如何将CAD文字标注变为ArcGIS属性
1、效果展示

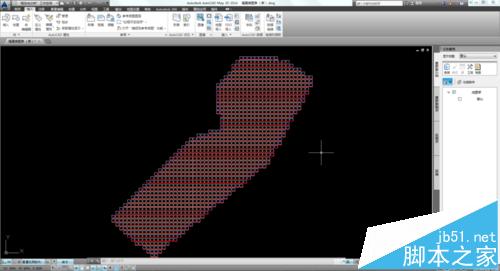

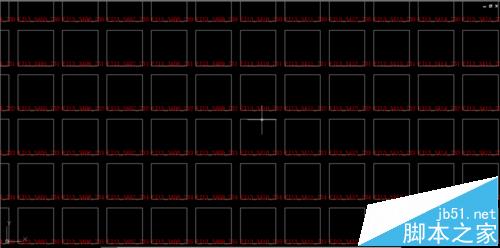

1、未转换的CAD展示：其中红色的文字就是我们想要转换成的属性
2、转化成果展示：

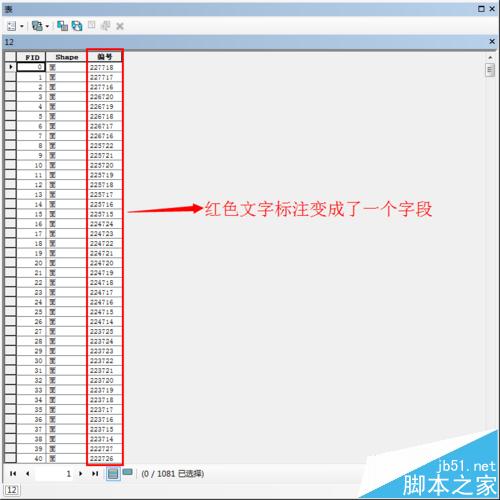

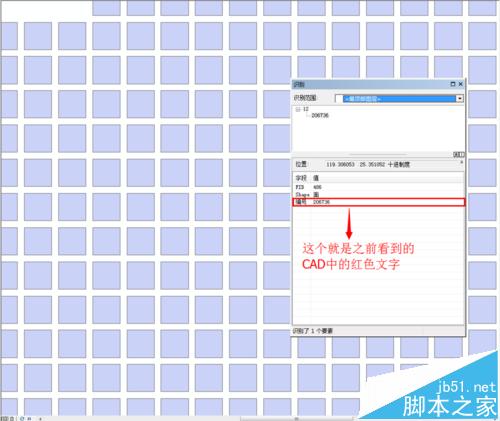

可以看到，之前的CAD线框被转换成了ArcGIS的面，而且用识别工具点一下任意一个面可以识别出他的属性，其中的“编号”一行就是CAD中的红色文字（说明一下：这里看到的和之前的红色文字不一样，是因为在转换的时候对文字进行了修改，后面会说到，如果不修改就是一样的）。同时，如果我们打开图层的属性表，可以看到属性表中有一行“编号”字段，存储的就是CAD中的红色文字。
总的来讲，就是将CAD中的标注变成了ArcGIS中的一个字段使之成为属性，接下来就是具体的操作步骤。
1、将CAD文件转换为mif文件（将多段线和文字单独导出），直接打开需要转换的CAD文件，效果如图

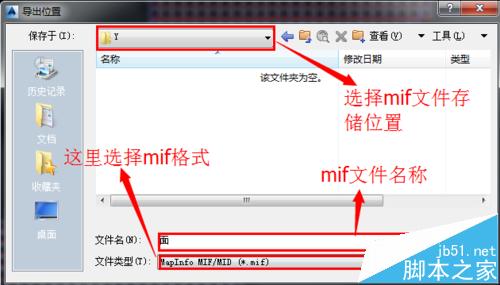

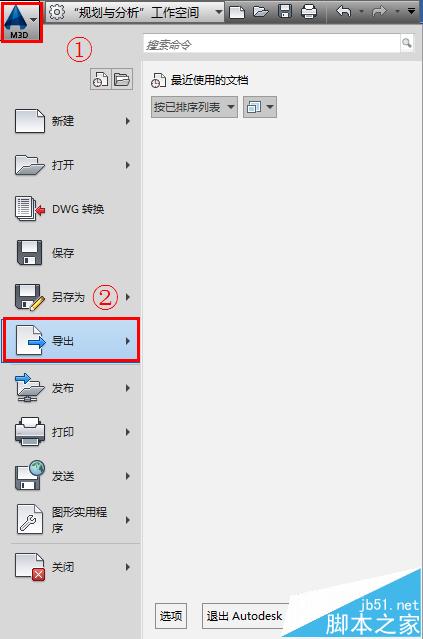

点击左上角的软件图标 ，弹出一个下拉菜单，在下拉菜单中选择“导出”→“其他GIS格式”，弹出“导出位置”对话框，选择好导出的mif文件存放的文件夹和mif文件名称，这里先导出多段线围成的面，所以名称命名为“面”。

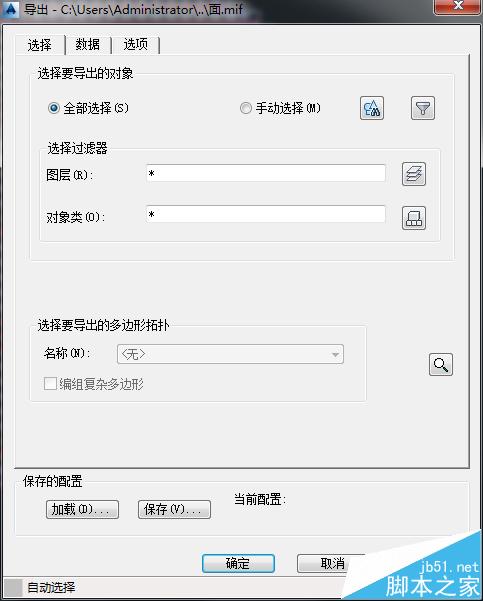

单击“确定”，进入设置界面

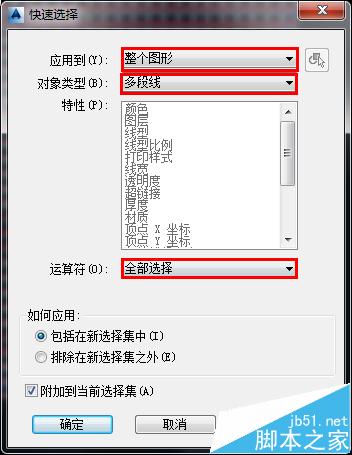

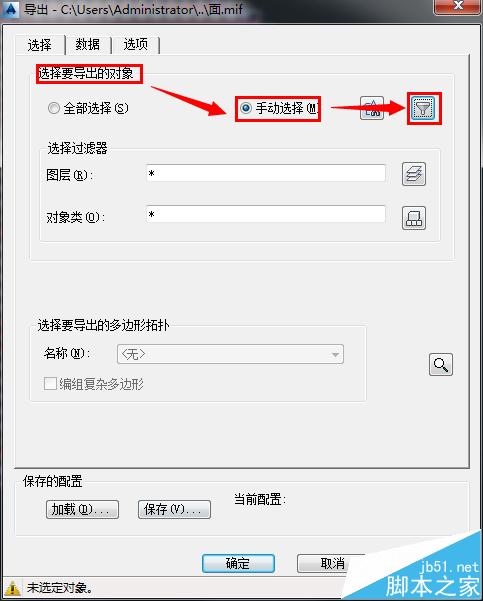

，这里是导出的关键步骤。点击“选择”，进入“选择”分页在“选择要导出的对象”一栏选择“手动选择”，点击过滤符号 进入“快速选择”界面，在“应用到”一栏选择“整个图形”，“对象类型”选择“多段线”，“特性”不动，“运算符”选择“全部选择”，其余默认。
点击“确定”回到设置页面，再点击“确定”，开始将CAD文件输出成mif格式。

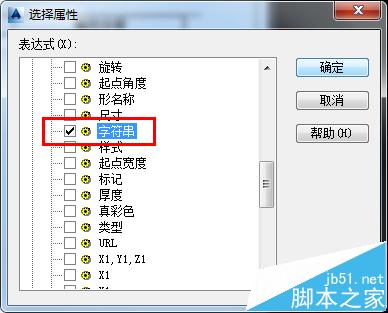

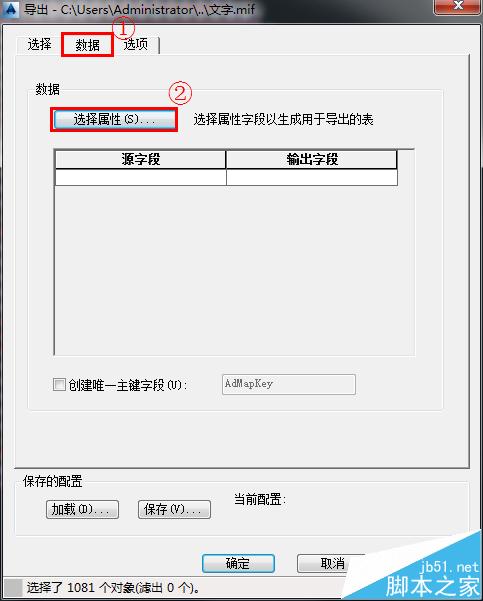

同样的步骤，我们再将文字导出成mif格式的文件，将文件命名为“文字”。这里和导出多段线有点区别，首先是在图9那里，“对象类型”要选择“文字”；设置界面处，我们需要点击“数据”分页，点击“选择属性”，在弹出的“选择属性”对话框中双击“特性”勾选上“字符串”，点击“确定”回到“数据”分页，再次点击“确定”开始输出文字的mif文件。
2、处理mif文件

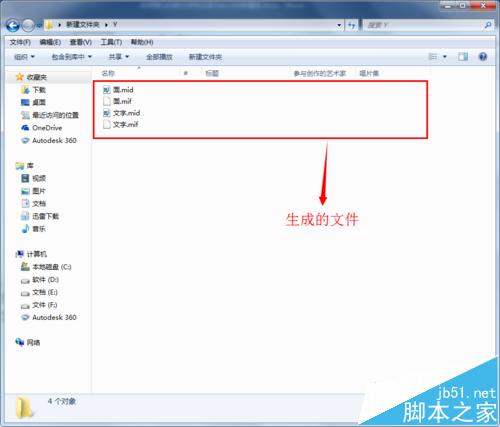

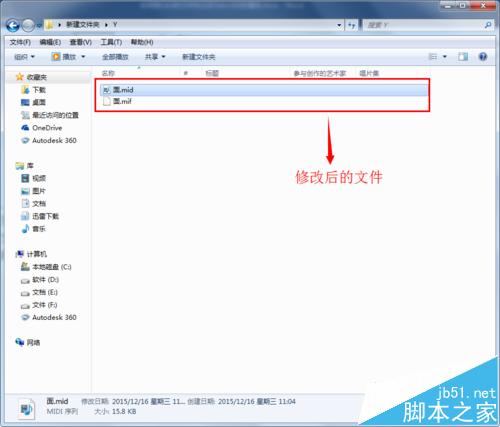

打开输出mif文件的文件夹，我们可以看到里面有四个文件，分别是“面.mif”、 “面.mid”、“文字.mif”和“文字.mid”，这里的*.mif是主体文件，*.mid是属性文件。现在我们将“面.mid”和“文字.mif”文件删除，将“文字.mid”文件重命名为“面.mid”。
3、对编号进行修改

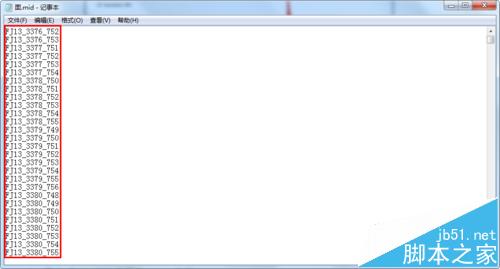

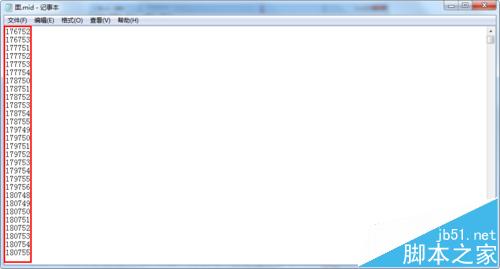

以记事本的方式打开刚刚修改后的“面.mid”文件，可以看到里面是编号，新建一个excel文件，将所有的编号剪切到新建的excel内，Ctrl+F，利用查找和替换功能对编号进行修改。修改规则：将“FJ13_33”替换为1；将FJ13_34替换为2；将“_”替换为空白（即去掉），将替换修改后的编号复制到“面.mid”文件内并保存，替换后的“面.mid”如图，这样就完成了对编号的修改。
4、导出成ArcGIS使用的*.shp文件

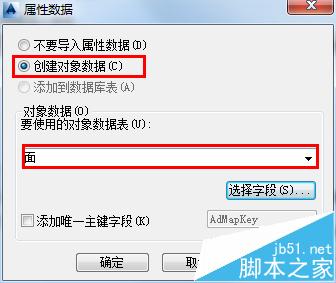

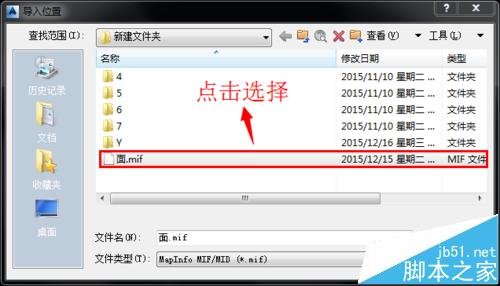

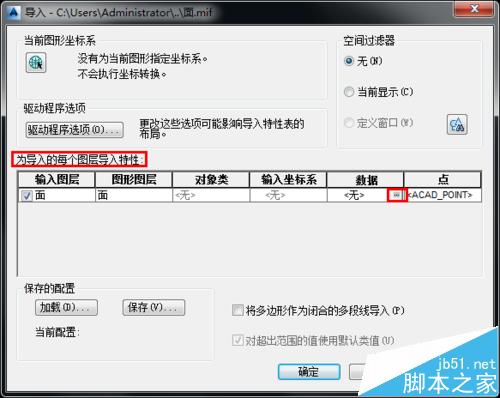

在AutoCAD Map 3D 2014中新增加一个空白图层，在菜单栏点击“插入”，再点击“地图导出”弹出“导入位置”对话框，点击选择要导入的mif文件，单击“确定”弹出导入设置对话框，在“为导入的每个图层导入特性”一栏找到“数据”一列，点击下面“<无>”旁边的 按钮，弹出“属性数据”对话框，选择“创建对象数据”，在“要使用的对象数据表”一栏选择“面”（如果没有此步骤，导出的shp文件将会没有属性），其余默认，点击“确定”回到导入设置界面，再次点击“确定”，开始导入生成的mif文件。

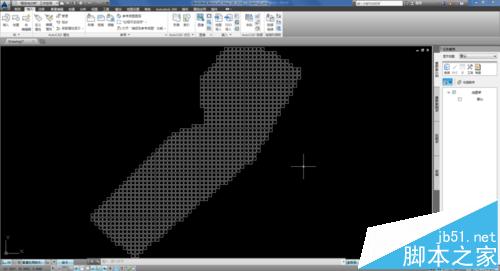

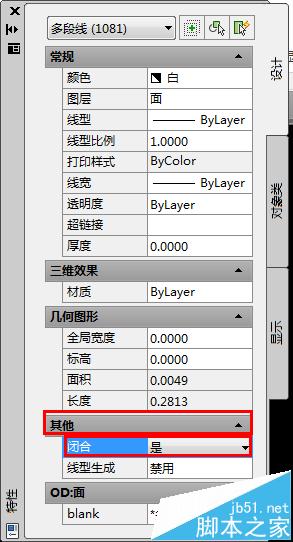

导入完成后可以看到如图所示的图形，现在正式开始导出shp文件。利用框选的方式将所有的图形框选上，单击右键，选择“特性”，在“特性”对话框内找到“其他”一项，再找到“闭合”一项，将其修改为“是”（若没有此步骤将不能将多段线围成的图形导出成面），回车确定。

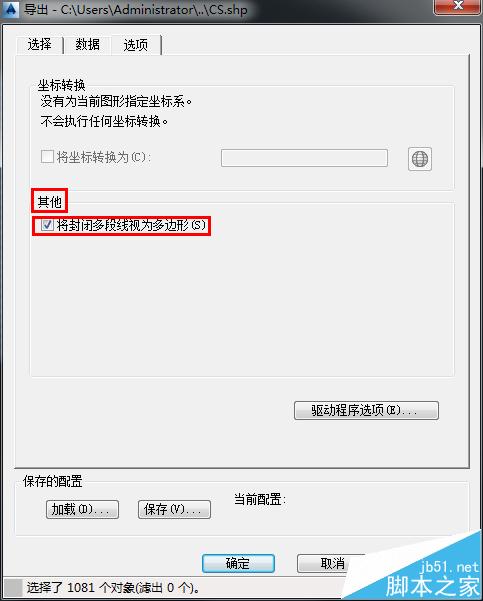

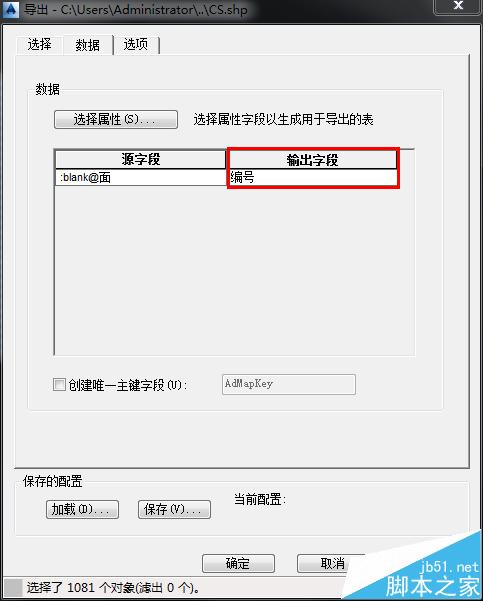

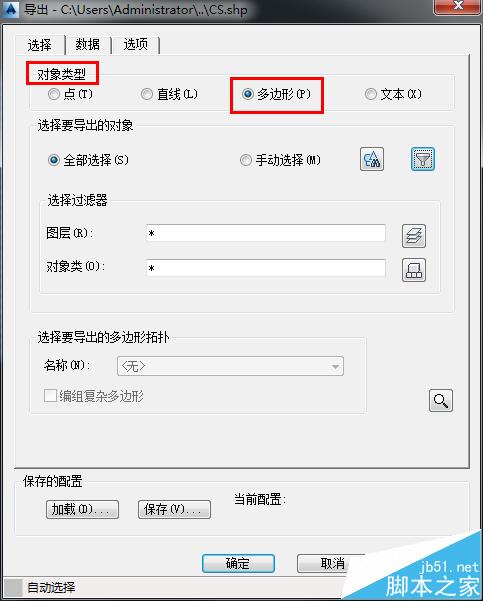

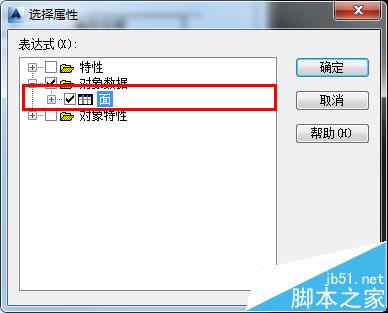

点击软件左上角的图标 ，同导出mif一样，在下拉菜单中选择“导出”→“其他GIS格式”，在“导出位置”对话框将文件类型修改为shp，这里将导出的文件命名为“CS”，点击“确定”，进入导出设置的对话框。点击“选择”分页，在“对象类型”一栏选择“多边形”；点击“数据”分页，点击“选择属性”按钮，在弹出的“选择属性”对话框中双击“对象属性”，将“面”勾选上（如果没有此步骤导出的shp文件也会没有属性），单击“确定”回到导出设置界面，在“输出字段”处将其字段名修改为“编号”，这个字段名即为我们之前在ArcGIS内看到的那个字段名；点击“选项”分页，在“其他”一栏勾选上“将封闭多段线视为多边形”（若没有此步骤将无法将封闭的多边形导出成面），点击“确定”开始导出成shp文件。

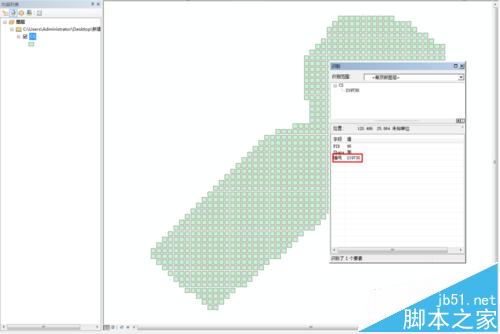

将生成的shp文件用ArcGIS打开，可以看到多段线已经导出成面了，使用识别工具可以看到属性也已经加上。同样打开属性表也能看到有“编号”这一字段。
总结：此方法主要步骤为“导出mif→修改编号→导出shp”，主要需要注意的是在导出文字的mif文件的时候需要在“数据”分页勾选上“字符串”；在导入生成的mif文件的时候要数据的属性导入（即在数据处点击 进入创建对象数据）；需要将多段线围成的框的特性选择为封闭；在导出成shp的设置界面；在“数据”一项勾选上“面”并修改字段名称；在“选项”一项将“将封闭多段线视为多边形”一项勾选上。
