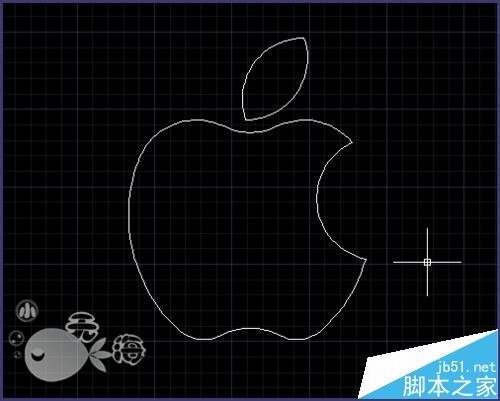

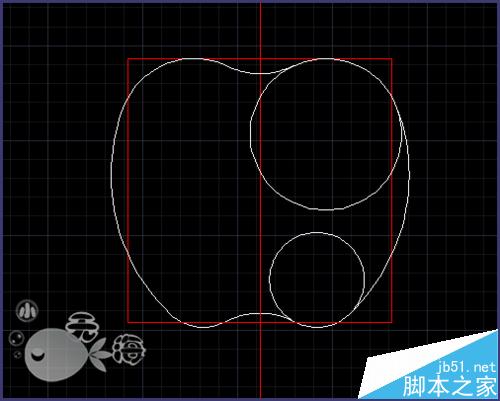

闲着无事，用cad画了一个苹果，数值什么的也不是很精确，画法也很简单，仅供娱乐，欢迎大家来讨论
1、先画三个圆，圆心在同一条直线上，如图所示直径分别是50，10，50。PS：红色的为辅助线

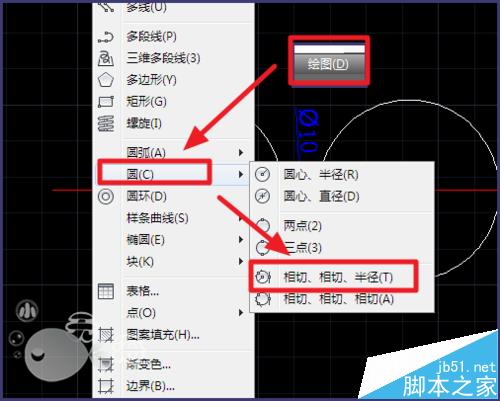

2、使用菜单栏上【绘图】-【圆】-【相切，相切，半径】命令画一个直径为80的圆

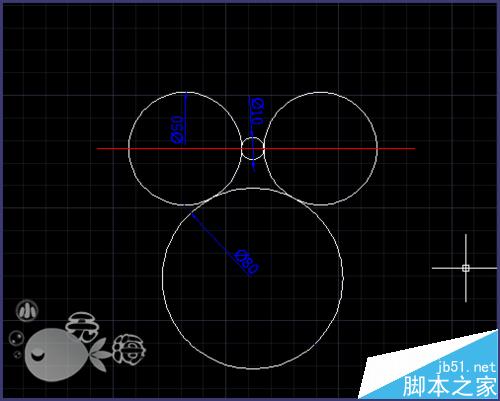

3、与两个直径为50的圆相切

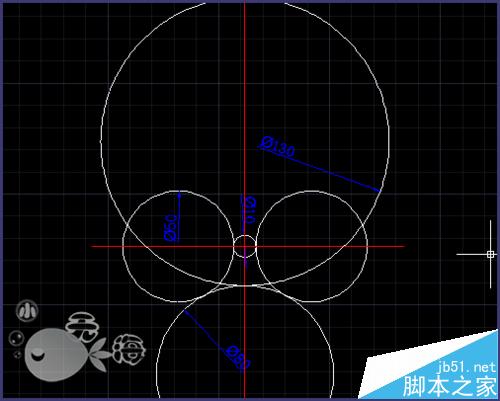

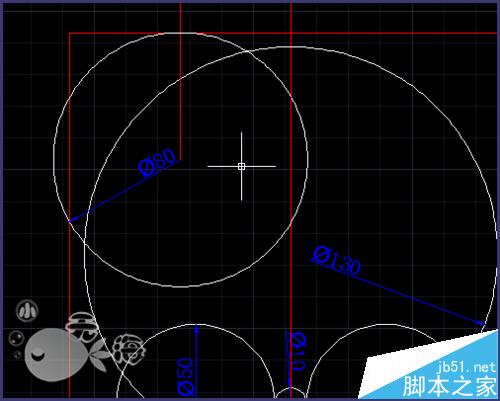

4、然后再用一个直径为130的圆与直径为80的圆相切，直径为80,10和130的圆圆心在一条直线上

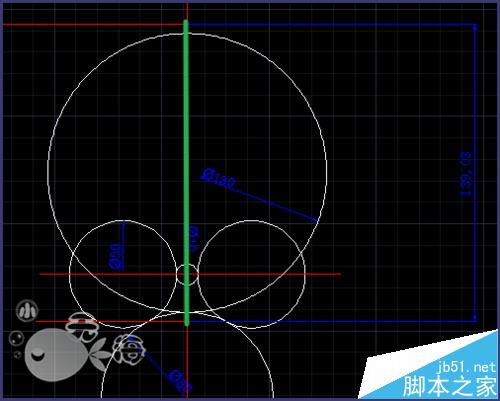

5、接着做两条辅助线，使图中两条绿色的线段相等

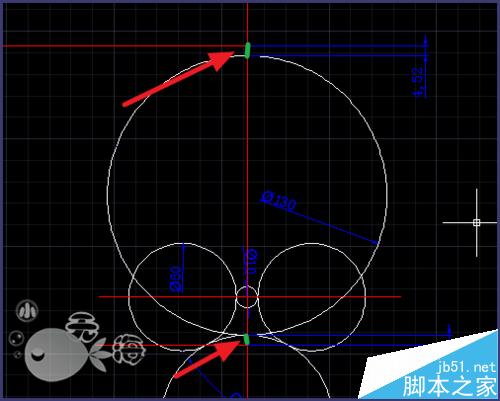

6、然后按图中绿色的线段

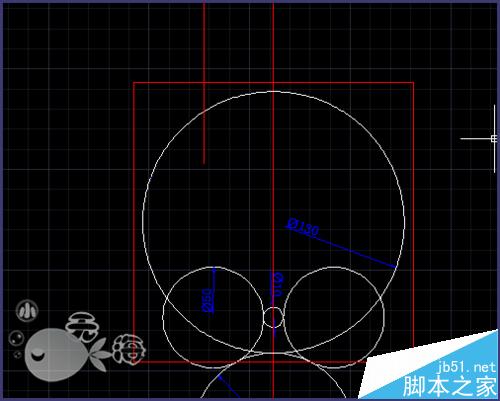

7、做一个正方形的辅助线

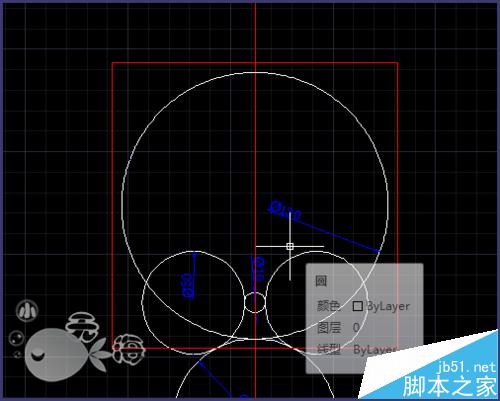

8、如图所示，在四分之一处再画一条辅助线
9、画一个直径为80的圆和上面的辅助线相切

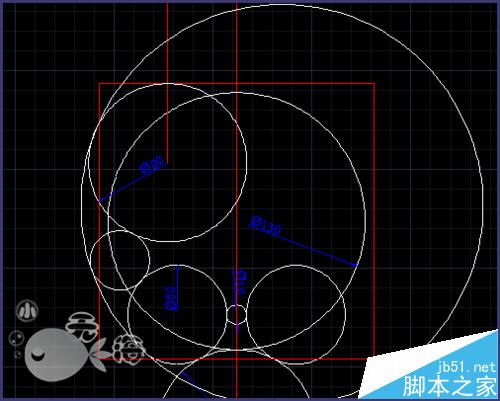

10、然后画一个与直径为80的圆和直径为50的圆相切的直径为30的圆，然后再画一个与直径为80,30,50圆都相切的圆

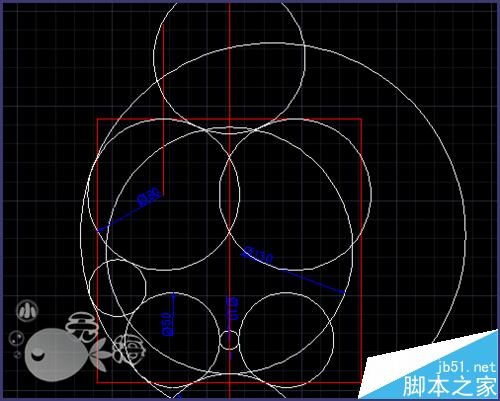

11、上方直径为80的圆做镜像，然后画一个与它两都相切的直径也为80的圆
12、用【修剪】命令去除多余的线段

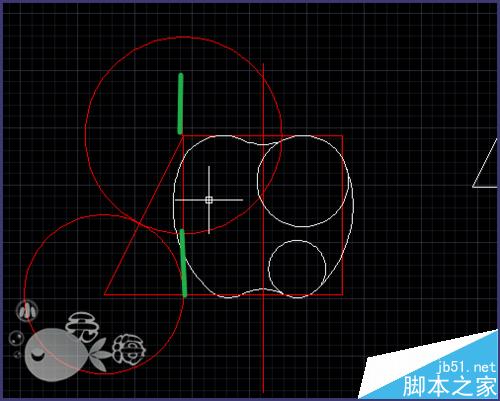

13、如图画一条绿色线段，直角三角形一条直角边为另一条的一半

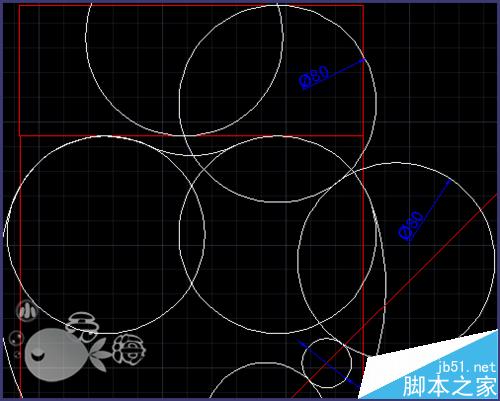

14、补全辅助线，画一个直径为80的圆与最上面的辅助线相切，通过下面直径为50圆的圆心做一条45度的辅助线，画一个直径20的圆，然后与圆80和圆20相切，画一个直径为80的圆
15、修剪掉多余的线条就完成了
