有时我们在打印图纸时，打印出来的图纸和电脑cad中的图形比例不吻合。

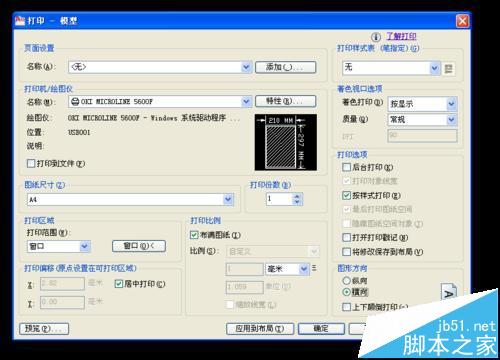

这时我们需要建立一个图框，图框的大小以需要打印多大的图为准，举例需要打印A4大小的图纸，那么在cad中我们先画297*210的图框，图形移动到图框中，打印时，打印范围选择窗口，布满图纸，居中打印即可。
设置CAD中的图纸打印比例的教程

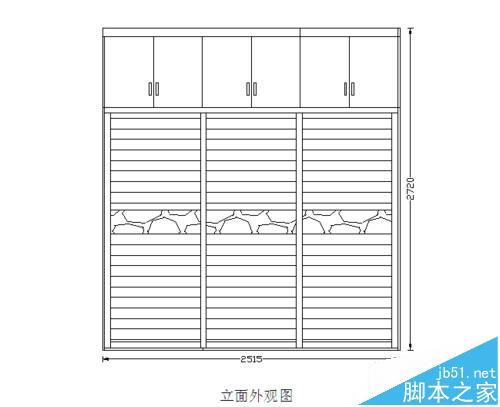

1、作图时必须要按照测量的实际（1:1）的尺寸作图，还要看清楚cad软件上是设置CM还是MM作为单位，如下图是以MM为单位做的衣柜图纸，作图时就要按照此框架尺寸作图。

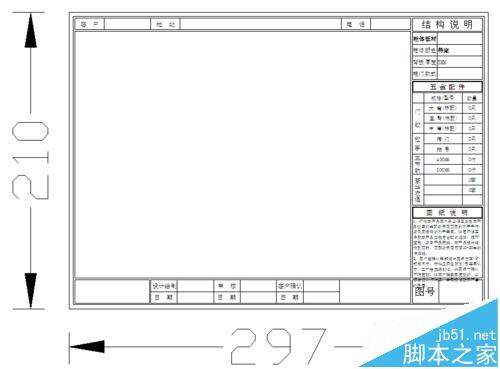

2、画一个要打印的纸张尺寸（A0、A3还是A4纸），如要打印A4纸（297mm*210mm)大小的图，填上所要填写的信息内容，如客户、地址、图称、图号等等），一般每个公司都有代表自己公司的图框。

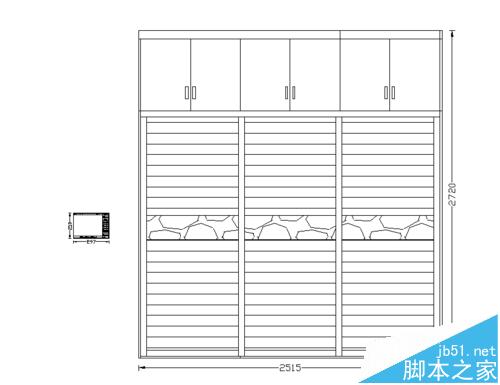

3、通过设置图框的比例值来控制所打印图纸的比例，根据图纸大小制定适当的比例，现在下图的衣柜就比图框大了数倍。
4、通过缩放所画的A4图框来缩放比例，用缩放命令（快捷键为：上sc)，然后框选要缩放的A4图框，输入缩放比例值（如20/1），就能够把衣柜外观图放到图框中了。

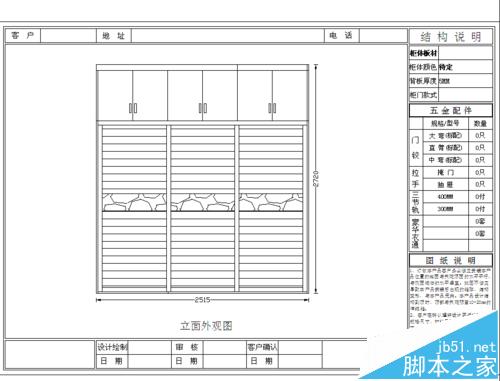

5、如下图，这样就完成了，打印前可以点击打印预览看下合不合适。
注意事项：在作图的时候必须要按照实际尺寸（1:1）作图，不然做出的图纸并不准确，容易出问题。
