CAD中块的操作很常用，用的多了，就需要修改编辑。但是编辑的时候，重新打散再重新定义块，非常繁琐不方便。如果直接对块双击进入块编辑器，截面不友好有的操作又不方便。现在介绍参照编辑，不打散块的情况下，可以对块进行操作。

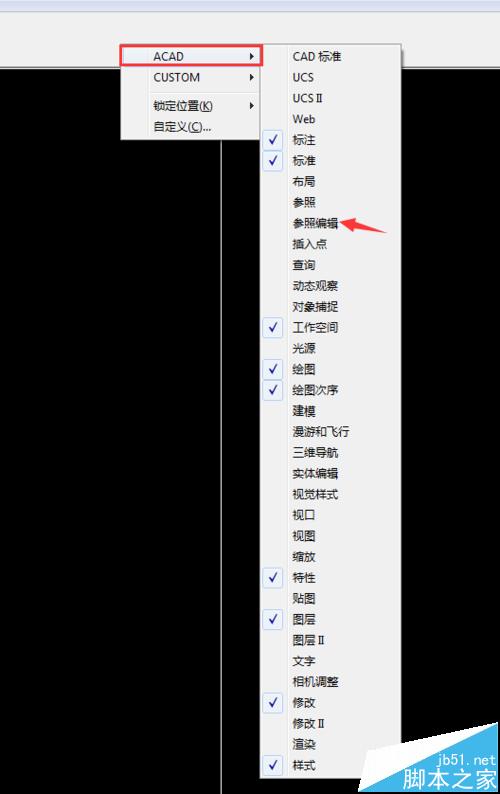

1、先打开参照编辑工具，在工具栏空白处右键，在ACAD种选择参照编辑。可以拖动到上面空白处。

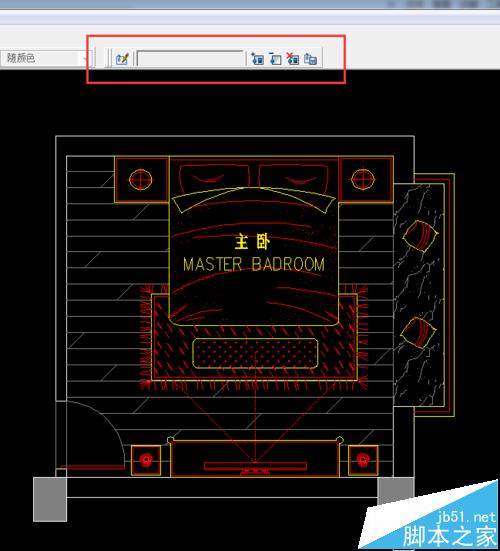

2、将鼠标放到参照编辑工具上面，可以看到工具介绍，分别是在位编辑参照，添加到工作集，从工作集删除，关闭参照，保存参照。

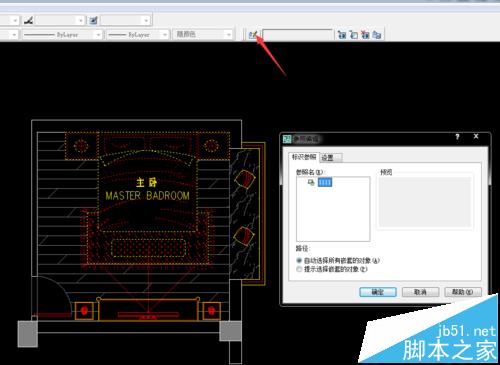

3、选中需要编辑的块，点击第一个在位编辑参照工具，确定。

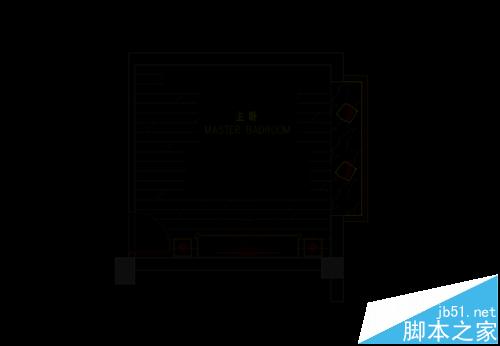

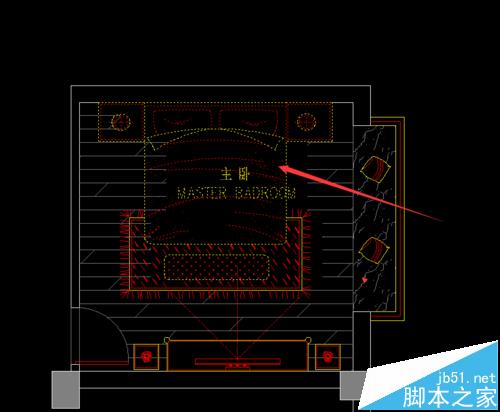

4、可以看到，打开的块高亮显示，其他非块的地方，变暗，一目了然。
5、在此模式下，只能对块里的对象进行操作，就算选择到其他的对面，操作不影响，不会造成误操作。

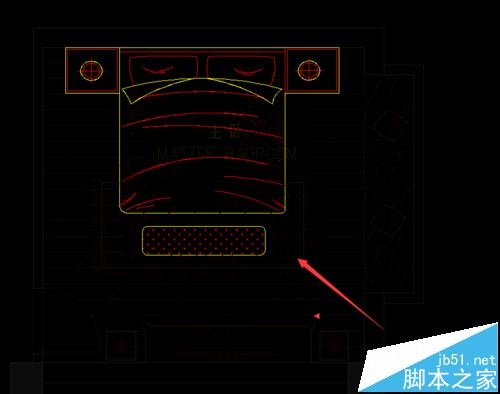

6、选择地毯部分，然后点击从工作集删除按钮，地痰就退出块了。

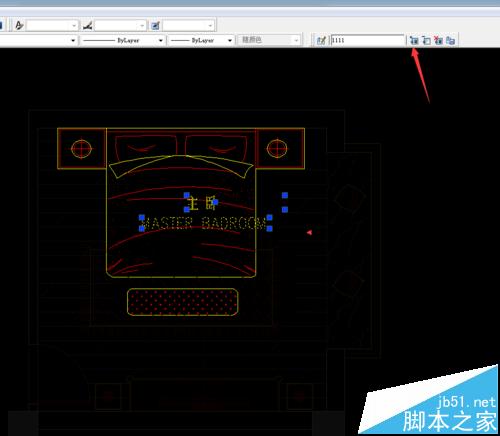

7、选择文字部分，然后点击添加到工作集工具，文字部分就加入块了。

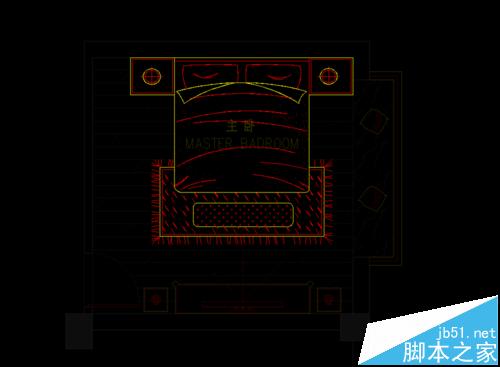

8、修改完成后，点击最后一个保存编辑，空格。这样块就修改好了，还是一个块。
注意事项：操作非常容易，容错率高。不过对同一复制的块，会一起更改。如果对复制了多个的块中的某一个进行编辑时，只需要对这块重新定义或改名就可以了。
