利用Auto CAD出工程图时，由于纸张的限制，通常会将要绘制的图形放大或缩小，有时一张图上不同位置的图形放大或缩小的比例还不一样，如果能够快速、正确的修改想要得到的标注比例，那会极大提高出图的工作效率和正确率。那么那么CAD如何快速正确地修改标注比例?下面小编就为大家详细介绍一下，一起来看看吧！
方法/步骤

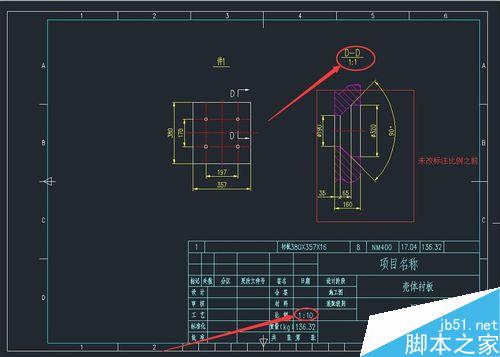

1、如下图，标题栏中的比例是整张图形的标注比例，可以看到是1:10。为了能把孔表达清楚，开孔断面图形在原比例基础上放大了10倍，即断面图的比例是1:1

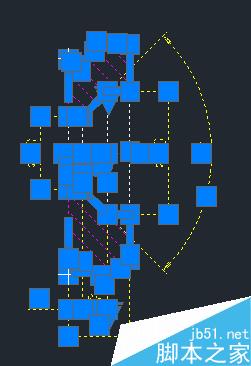

2、选中要修改的标注比例的图形

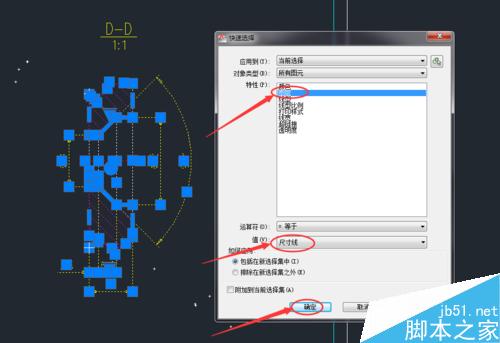

3、单击右键，点击快速选择，打开对话框，依次选择“图层”“尺寸线”，最后确认

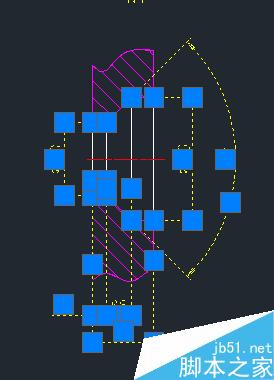

4、回到图形，可以看到只有尺寸线被选中了

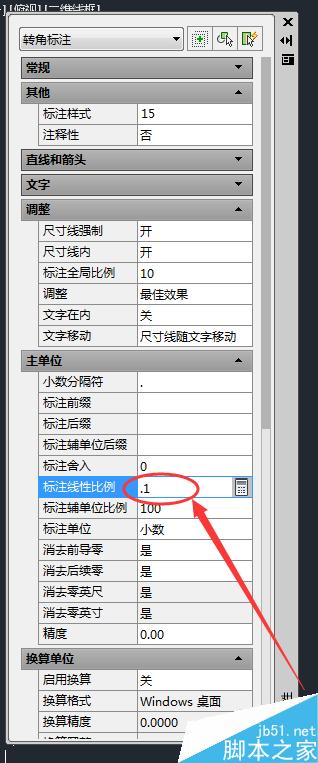

5、按住Ctrl+1,打开特性工具栏，找到标注线性比例，将值改为0.1

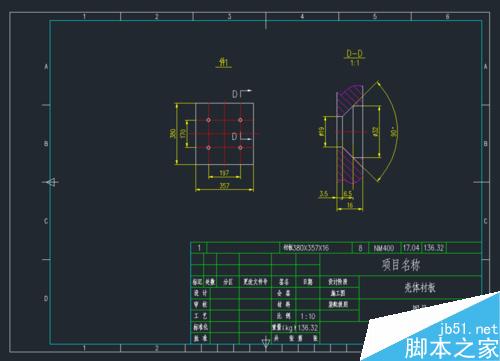

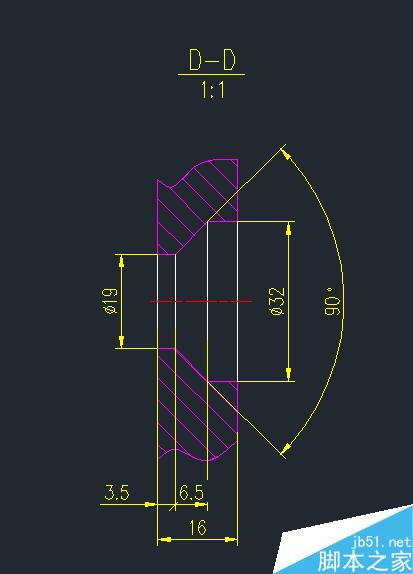

6、返回图形，可以看到该图形的标注尺寸已经改变，成为实际需要的尺寸
注意事项
作图时一定要分图层，方便后期更改，上述经验已经把所有的标注放到了尺寸线层
以上就是CAD如何快速正确地修改标注比例方法介绍，大家学会吗？操作很简单的，希望能对大家有所帮助！
