绘制图幅有利于我们作图的规范，图纸更加清晰明朗。

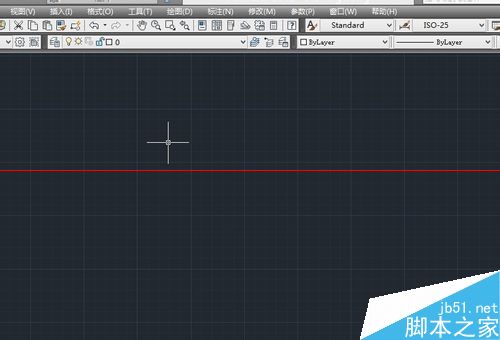

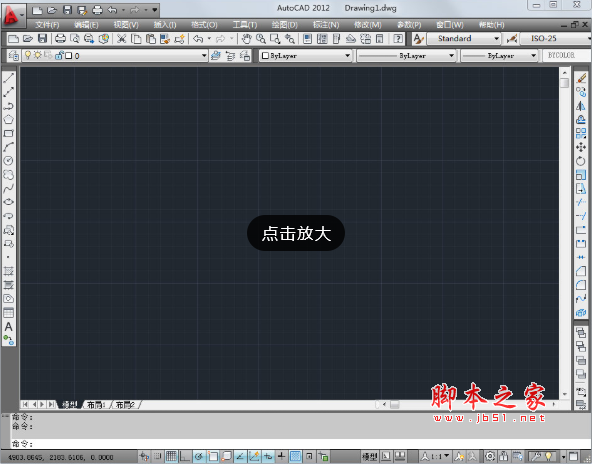

1、电脑安装完成AutoCAD2012后，双击桌面的应用程序快捷方式，进入AutoCAD工作界面。
2、这里以A3图纸为例，420x297（mm)进行绘制。

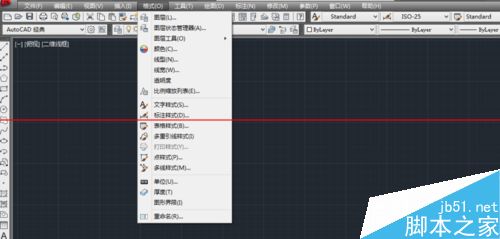

3、首先设置图层，细实线和粗实线的选择，细实线为绿色，线型为continuous，粗实线白色，仍为continuous。

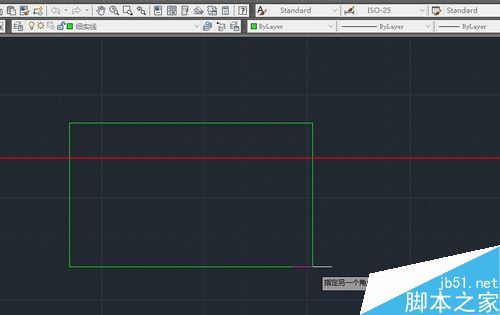

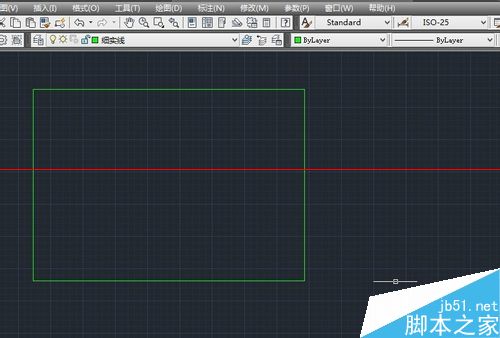

4、之后，进行图幅的绘制，选择图层为绿色的细实线图层，输入rec(矩形命令），空格键确定，鼠标选定第一点，第二点为对角点，输入坐标（420,297），空格键确定。

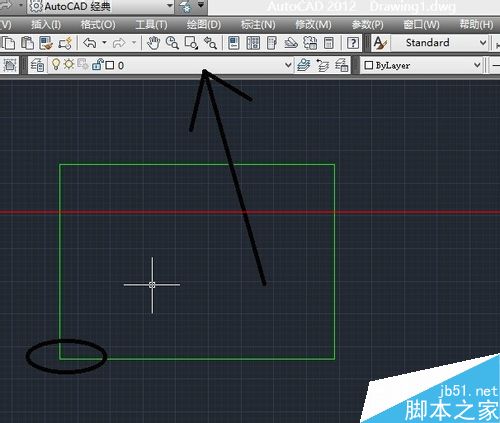

5、切换图层，选择白色粗实现的线型，输入l(直线命令），选定左下角点，按住shift+2，进入相对坐标，输入（25,5），确定另一点。

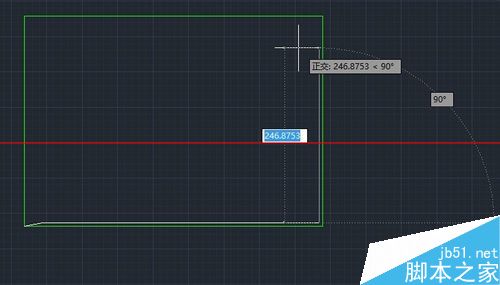

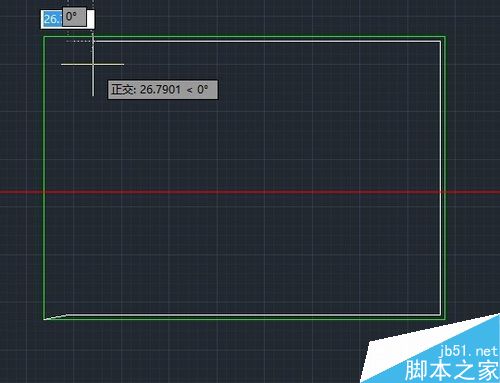

6、打开正交模式，鼠标向右移动，输入390，空格键确定第二点，继续鼠标上移，输入287，空格键确定，继续鼠标左移，输入390，空格键确定，再选择第一点（25,5），闭合图形。

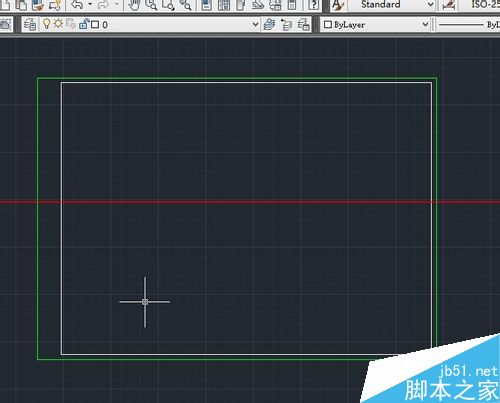

7、删除箭头所指的第一条线，再在右下角进行标题栏的绘制。

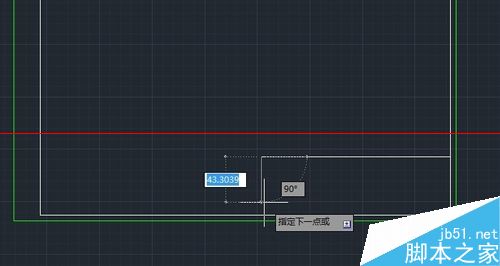

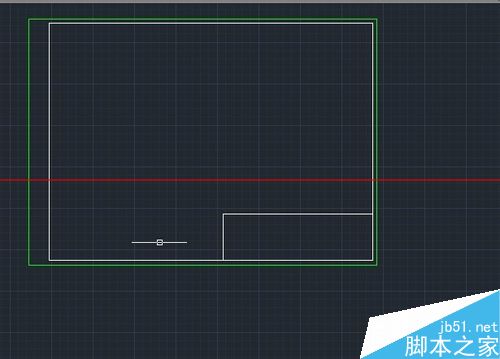

8、以内矩形右下角的点为起始点，输入直线命令，选定该点，鼠标上移，并输入56，空格键确定，左移输入180，空格键确定，下移输入56，空格键两次，完成图形的闭合。

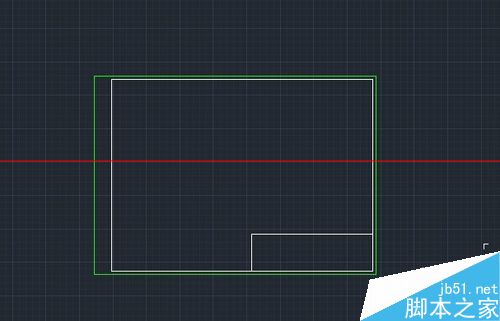

9、选择开始的上移56的线，此处有两条粗实线，故应删除一条，选择一条，按delete键删除，这样A3的图幅就绘制完成了。
