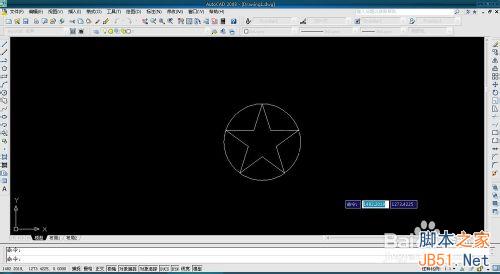

在很多地方CAD是经常使用的画图软件，它应用于很多地方，我们主要用它来制作相关的图纸，现在我举例说明来教大家怎么使用圆、线和正多边形工具来画如下图所示五角星。希望大家喜欢！
方法/步骤

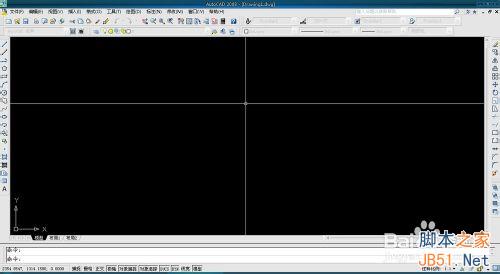

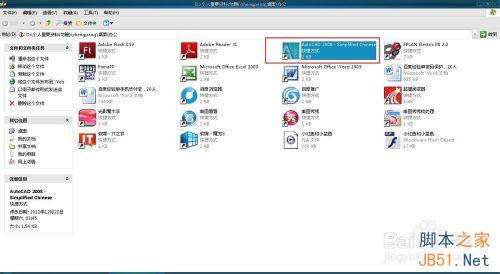

打开AutoCAD软件，我们看到如图所示界面，左边栏有很多的工具，大家可能会奇怪我的XY十字光标和大家的不一样，这个其实没有多少关系，主要是根据使用者个人习惯来调节的。

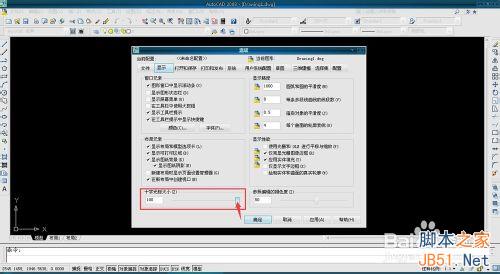

如果大家觉得我的十字轴比较方便的话，那么我教你在哪设置十字光标的长度，选择工具-选项，我们在出现的选项栏的显示里可以看到十字光标大小的设定，你可以根据自己的习惯来拉长与缩短十字光标的长度。

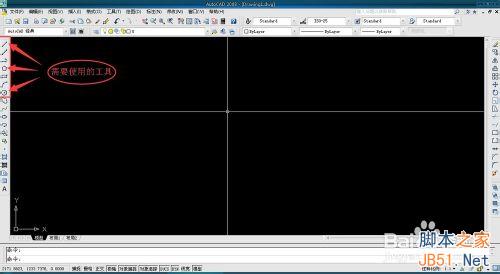

下面我来介绍需要使用的工具，我们主要使用的画图工具有直线、正多边形以及圆形，此外还有下方的填颜色用的填充工具，填充工具具体使用会在后面讲到。
首先我们假设，圆的大小为直径1000mm，那我们选择圆形工具在图上任意一点点一下放开，然后拉动鼠标，在图上会有可编辑数字出现，我们用键盘直接输入500，然后enter或者空格键确认，1000mm的圆就画好了。

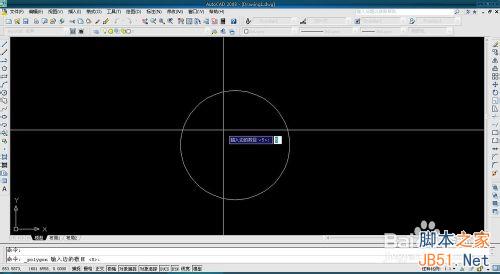

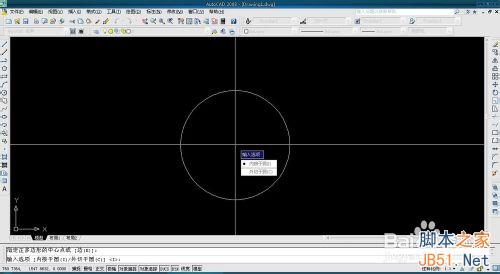

接下来我们选择正多边形工具，在出现的数值上输入5，空格确认，现在我们看到其要确认中心点，我们移动鼠标点击选中圆的中心，此时出现两个选项，我们选择内切于圆，之后就垂直向上移动连接到圆弧上。
现在我们看到，五边形已经做好了，最后我们用直线工具如图连接，内接于圆的五角星就差不多完成了。那么我们上一项找不到圆心呢，那样的话我们就要设定了，具体看下一项具体介绍。

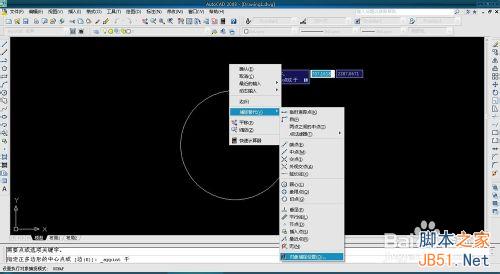

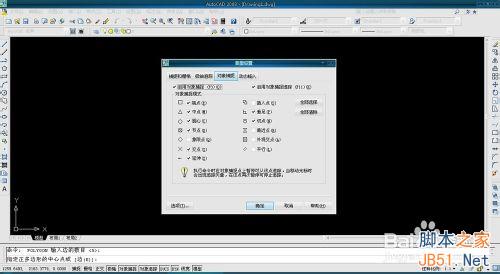

在选择圆心的时候找不到，我们就右键鼠标选择捕捉替代-对象捕捉设置，出现了草图设置-对象捕捉项，我们在里面可以看到有很多捕捉模式，选择我们需要的圆心捕捉和其他需要的捕捉，选择确定之后我们重新进行捕捉就可以找到圆心点了。

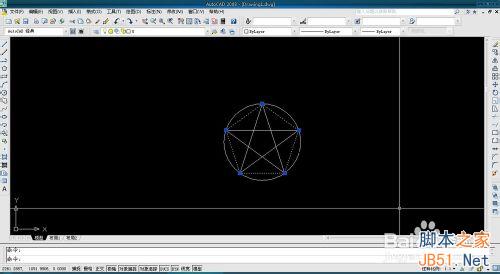

接第6项步骤，我们的五角星画好了，现在要对多余的线进行删除，选中正五边形，然后delete直接删除。形成初步的图片后，我们进行下一步。

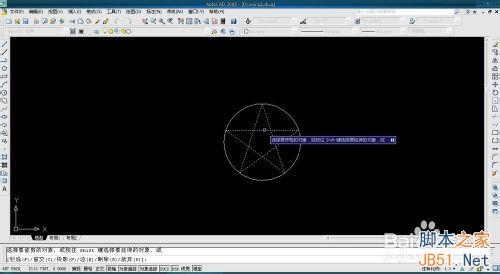

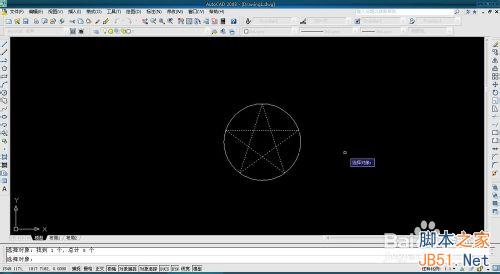

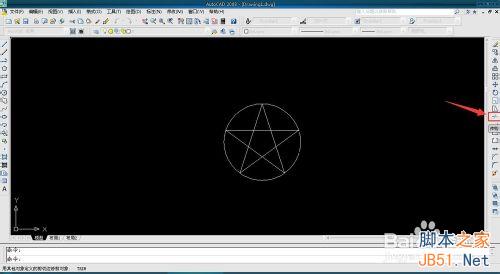

这一步是对五角星的内部多余线的删除，这个需要使用到修剪工具，如图，我们选择修剪工具，选中整个五角星不包括外圆，鼠标右键确认。
确认好之后选择内部多余的线删除，形成如图所示只剩下的五角星和外圆。

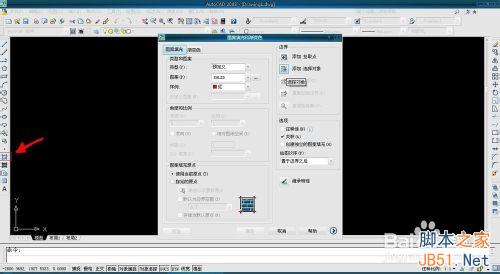

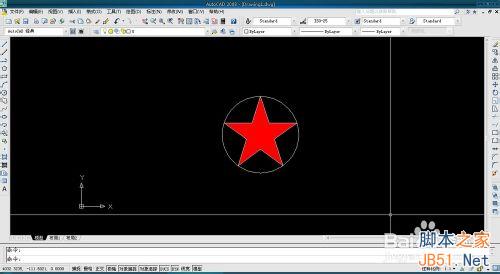

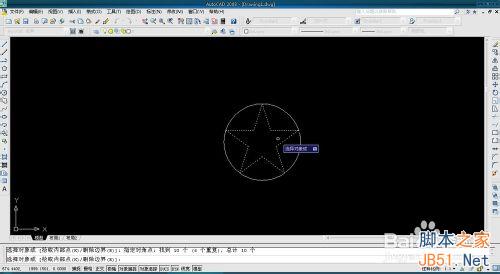

最后是对图片的颜色填充，选择图案填充，颜色为样例选择红色，之后选择对象，选中五角星的边后空格键确认，回到填充选项窗口后点击确认，颜色就填充完成了，效果如简介的图形一样。
以上就是AutoCAD用圆、线和正多边形工具画平面五角星方法介绍，希望能对大家有所帮助！
