这次CAD教程带来AutoCAD2013中文版尺寸标注概念和标注样式管理器使用详解教程。尺寸标注是工程制图中的一项重要内容。利用AutoCAD2013可以设置不同的尺寸标注式，也可以为图形标注出各种尺寸。教程非常实用，对于学习AutoCAD的朋友很有帮助，推荐给脚本之家的朋友，希望对大家有所帮助！
一、尺寸标注基本概念：
AutoCAD2013中，一个完整的尺寸一般由尺寸线(角度标注又称为尺寸弧线)、尺寸界线(即尺寸界限)、尺寸文字(即尺寸值)和尺寸箭头4部分组成，如图所示。需要说明的是：这里的“箭头”是一个广义的概念，可以用短划线、点或其他标记代替尺寸箭头。
二、标注样式

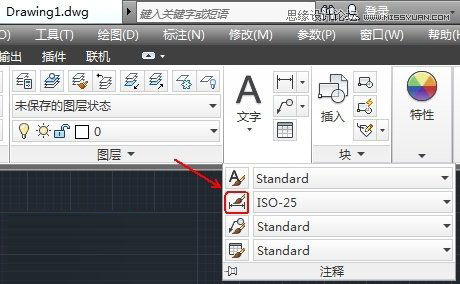

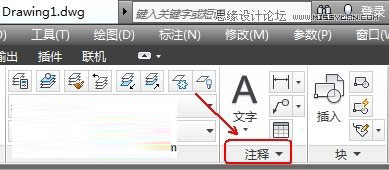

命令：【DIMSTYLE】。在AutoCAD2013工具栏中单击“注释”按钮，在弹出的列表中选择“标注样式”按钮。
图01
图02
2.即可打开“标注样式管理器”对话框，如图所示。
图03
(1)“样式”列表框：
图04
在“样式”列表框列出已有标注样式的名称。如图所示说明当前有“ISO-25”、“Annotative”和“Standard”等样式。很显然，“Annotative”为注释性尺寸样式(因为样式名前有图标 )。
(2)“列出”下拉列表框：
图05
确定要在“样式”列表框中列出哪些标注样式，可以通过下拉列表在“所有样式”和“正在使用的样式”之间选择。
(3)“预览”图像框：
图06
预览在“样式”列表框中所选中的标注样式的标注效果。
(4)“说明”标签框：
图07
显示在“样式”列表框中所选定标注样式的说明(如果有的话)。
(5)“置为当前”按钮：
图08
将指定的标注样式设为当前样式。设置方法为：在“样式”列表框中选择对应的标注样式，单击“置为当前”按钮即可。
提示：当需要用已有的某一标注样式标注尺寸时，应首先将此样式设为当前样式。利用“样式”工具栏中的“标注样式”控制下拉列表框，可以方便、快捷的将某一标注样式设为当前样式。
图09
(6)“新建”按钮：

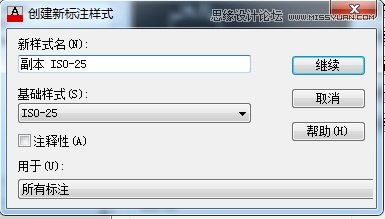

创建新标注样式。单击“新建”按钮，AutoCAD2013弹出如图所示的“创建新标注样式”对话框。
图10

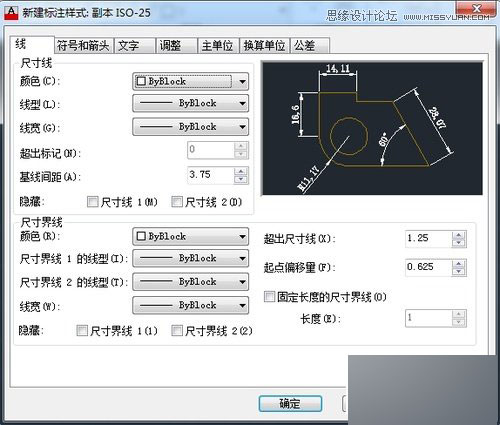

用户可以通过对话框中的“新样式名”文本框指定新样式的名称;通过“基础样式”下拉列表框确定于创建新样式的基础样式;通过“用于”下拉列表确定新建标注样式的适用范围。“用于”下拉列表中“所有标注”、“线性标注`”角度标注“、”半径标注“、”直径标注“、”坐标标注“和”引线和公差“等选项，分别使新定义的样式适用于对应的标注。如果新定义的样式是注释性样式，选中”注释“复选框即可。确定了新样式的名称和有关设置后，单击”继续“按钮，AutoCAD2013弹出”新建样式“对话框，如图所示。
图11
对话框中有”线“、”符号和箭头“、”文字“、”调整“、”主单位“、”换算单位“、”公差“7个选项卡，后面将专门介绍这些选项卡功能。
(7)”修改“按钮：
修改已有的标注样式。从”样式“列表框中选择要修改的标注样式，单击”修改“按钮，AutoCAD2013弹出”修改标注样式“对话框。
(8)”替代“按钮：
设置当前样式的替代样式。单击”替代“按钮，AutoCAD2013弹出与”修改标注样式“类似的”替代当前样式“对话框，通过该对话框设置即可。
(9)”比较“按钮：

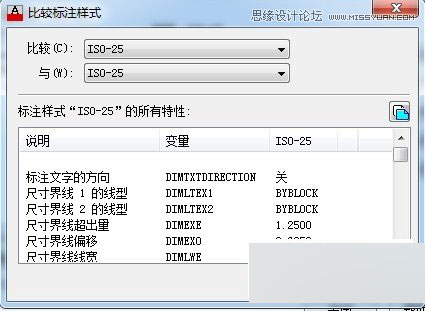

用于对两个标注样式进行比较，或了解某一样式的全部特性。利用该功能，用户可以比较不同标注样式在标注设置上的区别。单击”比较“按钮，AutoCAD2013弹出”比较标注样式“对话框，如图所示。
图12
在此对话框中，如果在”比较“和”与“两个下拉列表框中指定了不同的样式，AutoCAD2013会在大列表框中显示出它们之间的区别;如果选择的是相同的样式，则在大列表框中显示出该样式的全部特性。
教程结束，以上就是AutoCAD尺寸标注与样式管理技巧图文解析，希望能帮到大家！
