本教程是向大家介绍利用AUTOCAD制作有倒影的不锈钢效果，制作过程作者介绍的很详细，制作包括了用autocad制作不锈钢金属材质、玻璃材质、倒影几个部分。刚学完一遍，觉得教程真的很不错，推荐过来，希望脚本之家的朋友们喜欢这篇教程。先看看最终的效果图：
整个作品单用漫射颜色不用漫射贴图做的渲染效果。

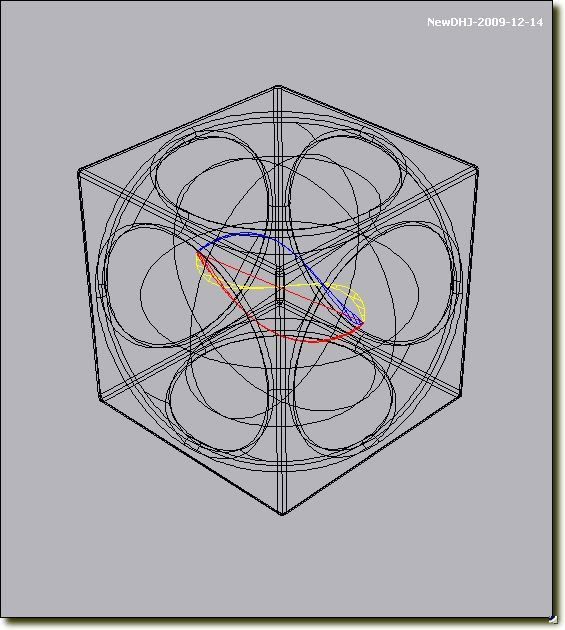

图形很简单，一个正四方体，中心画个球体差集后倒圆角。中心放一个球体（借用我以前画的小时候玩的玻璃球）。底部画个面域做底板。

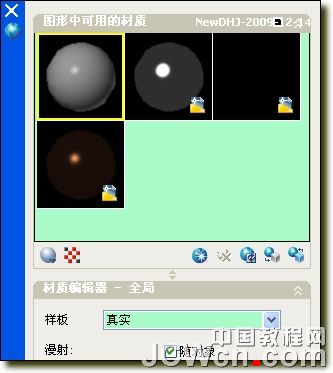

创建三个材质，不锈钢材质、玻璃材质和底板材质加原有的一个全局材质

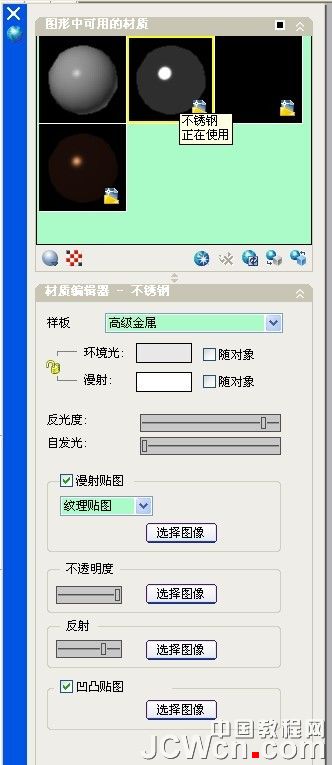

不锈钢材质的基本要素
样板：选高级金属具有更多选项的材质，包括可以用于创建特殊效果的特性（例如模拟反射）。
环境光：201,201,201以指定显示在那些仅由环境光照亮的面上的颜色，
漫射：255，255，255漫射颜色是对象的主色
反光度：86有光泽的实体面上的亮显区域较小但显示较亮。 较暗的面可将光线反射到较多方向，从而可创建区域较大且显示较柔和的亮显。
自发光：0当设置为大于 0 的值时，可以使对象自身显示为发光而不依赖于图形中的光源。但清晰度则减弱。
谩射贴图：无
不透明度：100不锈钢应该是不透明的
反射：70可模拟在有光泽的对象表面上反射的场景
凹凸贴图：无
把材质应用到正四方体

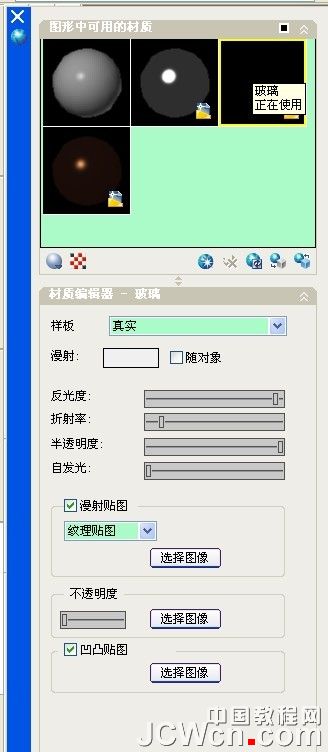

玻璃材质的基本要素 样板：选真实基于物理性质的材质
漫射：240，240，240以指定显示在那些仅由环境光照亮的面上的颜色，
反光度：96材质的反射质量定义了反光度或粗糙度。 若要模拟有光泽的曲面，材质应具有较小的高亮区域，并且其镜面颜色较浅，甚至可能是白色。 较粗糙的材质具有较大的高亮区域，并且高亮区域的颜色更接近材质的主色。
折射率：1.170 在半透明材质中，光线通过材质时将被弯曲，因此通过材质将看到对象被扭曲。 例如，折射率为 1.0 时，透明对象后面的对象不会失真。 折射率为 1.5 时，对象会严重失真，就像通过玻璃球看对象一样。
半透明度：100半透明对象传递光线，但在对象内也会散射部分光线。
自发光：0 对象本身发光的外观。
谩射贴图：无
不透明度：0当然越小越透明
凹凸贴图：无
把材质应用到球体

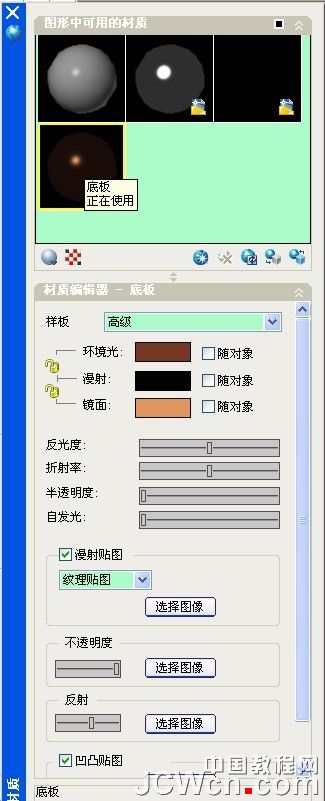

底板材质的基本要素
样板：选高级具有更多选项的材质
环境：118，56，35以指定显示在那些仅由环境光照亮的面上的颜色。
漫射：3，2，2以为材质指定一种颜色。
镜面：224，149，92以指定有光泽材质的亮显区域的颜色。
如果单击第一把锁将环境色设置为漫射颜色。 单击第二把锁将镜面颜色设置为漫射颜色。
将一种颜色锁定到另一种颜色后，更改一种颜色，另一种也将更改。
反光度：68
折射率：1.00
半透明度：0
自发光：0
谩射贴图：无
不透明度：100应该是不透明的
反射：57可模拟在有光泽的对象表面上反射的场景
凹凸贴图：无
把材质应用到面域

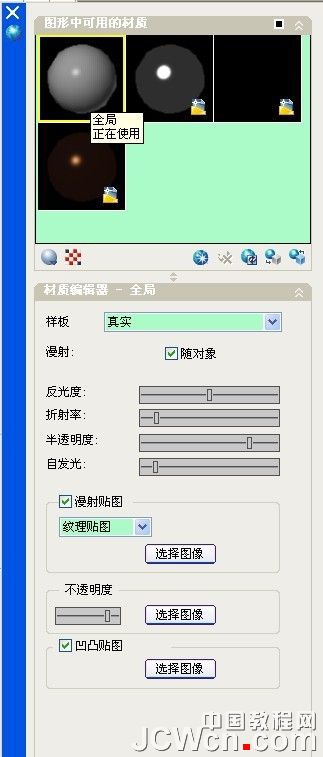

余下的玻璃球中的彩色瓜片。只要在全局里随对象简单设置一下即可

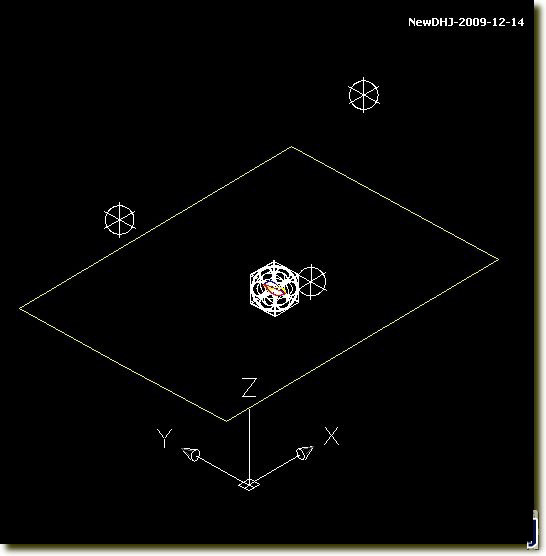

我曾经在论坛帖中说过，影响渲染作品的效果因素很多，除了材质和光源（包括阳光及天光）、还有模型的几何图形、场景、视角、背景、渲染精度、电脑配置等等。 这里先建立一个相机位置。再建立三个点光源，相机位置与光源位置的合理配合，制定了最佳视角。 新建一个主光源，强度为3、开阴影，柔和、贴图尺寸1024、柔和度3。
另外两个辅助光源，强度为1.2、关阴影. 光源的位置：
如果球体的位置大约为1840，1509，0 那么三个点光源的位置大约分别为：
1933，759，1944
569，1784，782
946，317，782
材质、光源设置好了，背景色也影响了渲染图的效果（我在以前也谈到多背景色的运用技巧） 先举例用背景色的效果 用背景0,0,0色(黑）的效果
用背景255,0,0色（红）的效果
其他色自己可试试。

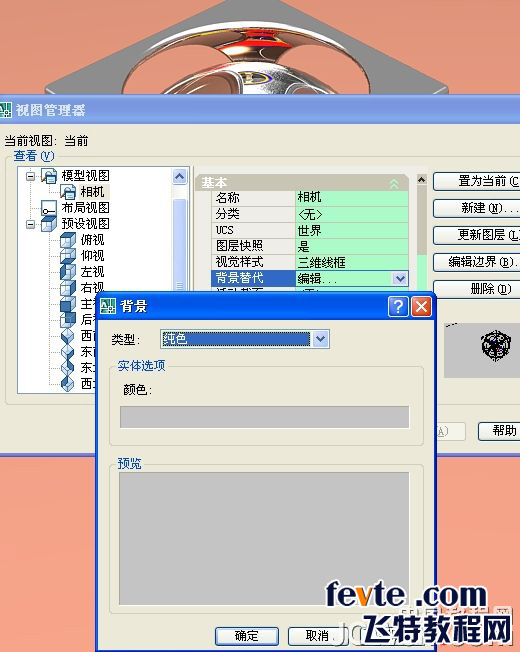

我们这里在视图管理器里的背景用纯色修改为196，196，196色

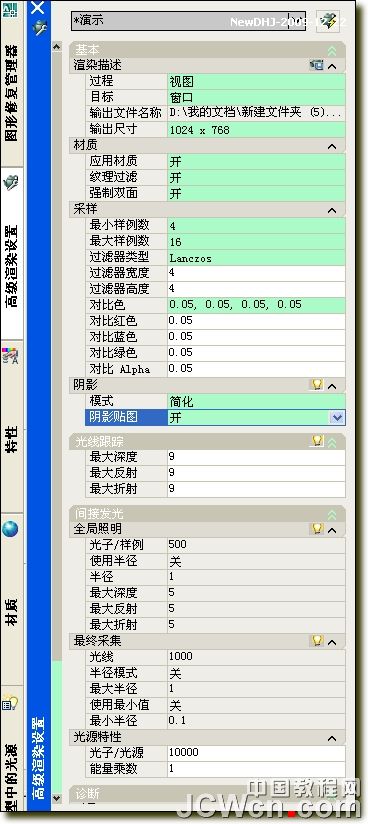

最后还要在高级渲染设置中设置一下：
打开高级渲染设置
选择渲染级别（根据电脑配制的高低选择）这里选择演示。在阴影栏目下:模式简化、阴影贴图开。
其它默认
渲染一下看看效果如何
再说明一下：此图的各项设置数据只是示范，在实际操作中仅做参考。掌握每个数据对图形的作用，结合生活中的事物习惯用色用光，并根据自己的个性，相信大家能作出更好更漂亮的acad作品。
使acad软件渲染作品能和其他专业软件作品媲美。
金牛辞岁寒风尽，瑞虎迎春喜气来。世上任何东西都不是一成不变的，但又都是万变不离其宗的。
变换渲染是一样的
教程结束，以上就是AUTOCAD制作有倒影的不锈钢效果过程，希望大家喜欢本教程！
