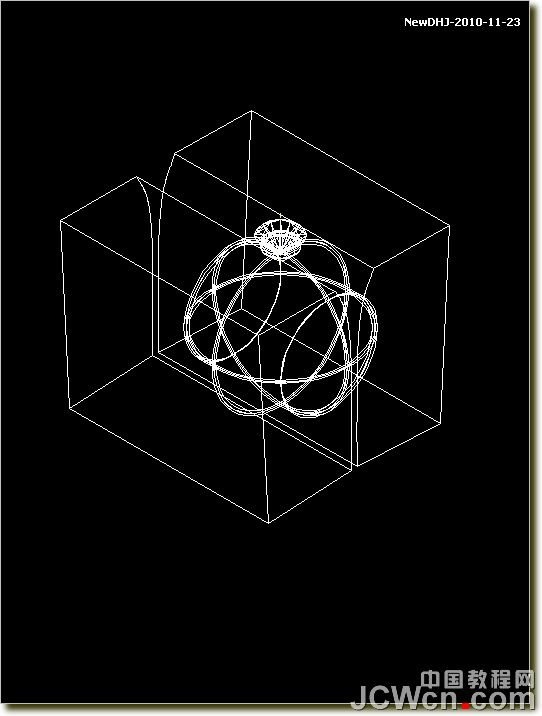

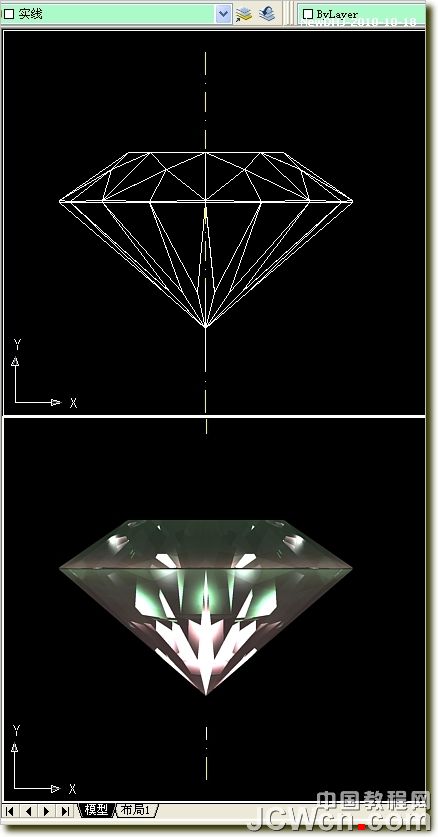

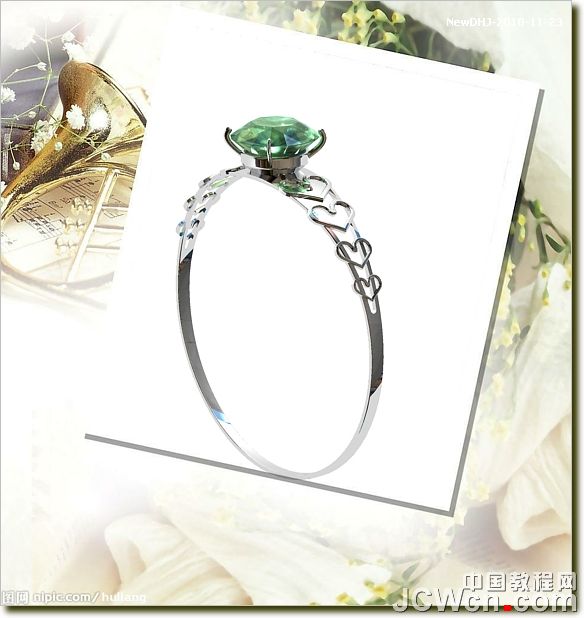

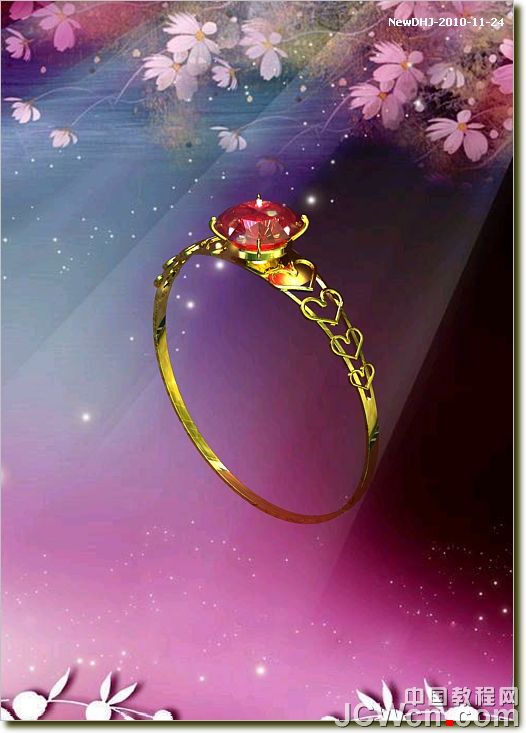

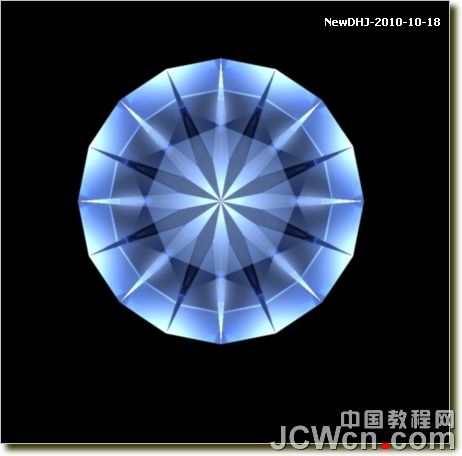

这篇教程教脚本之家的朋友们用AutoCAD绘制璀璨的钻石戒指，教程难度不大。转发过来和脚本之家的朋友们一起学习，我们先来看几个效果图：
下面是制作过程

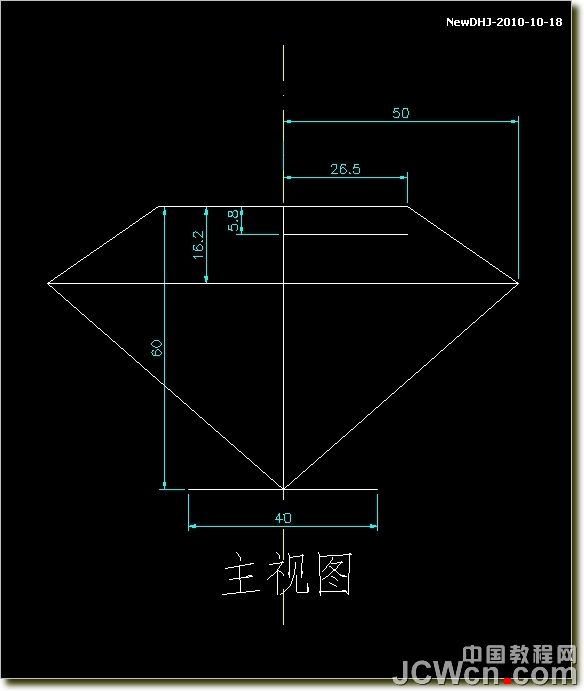

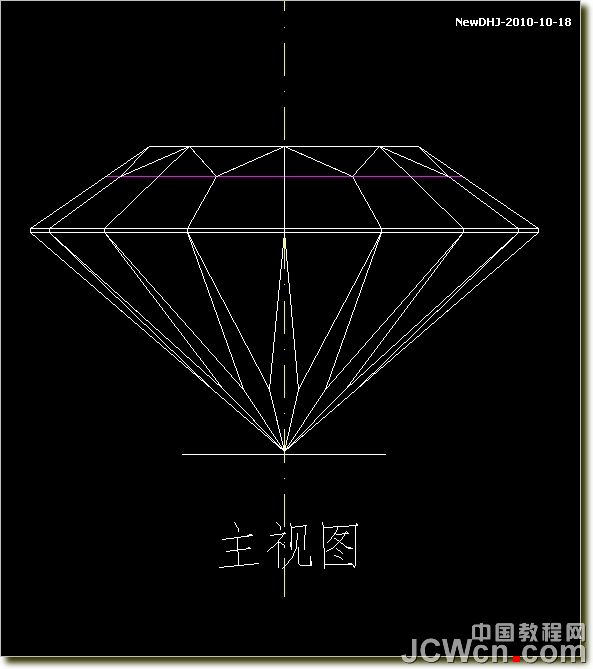

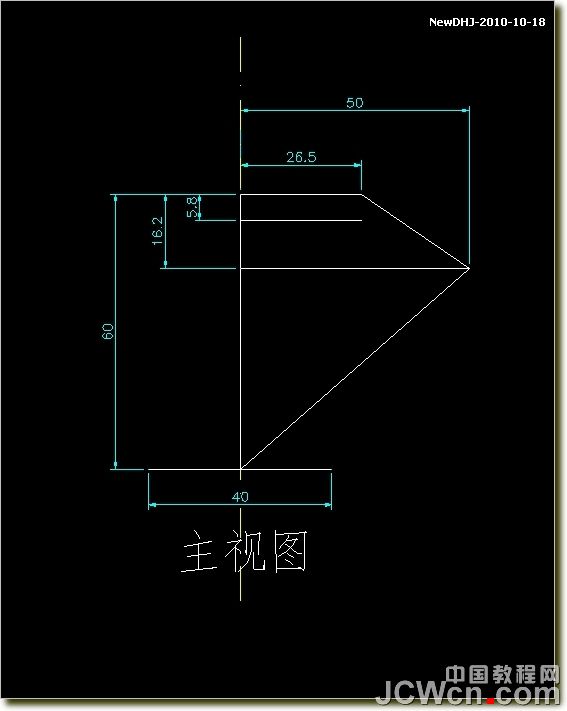

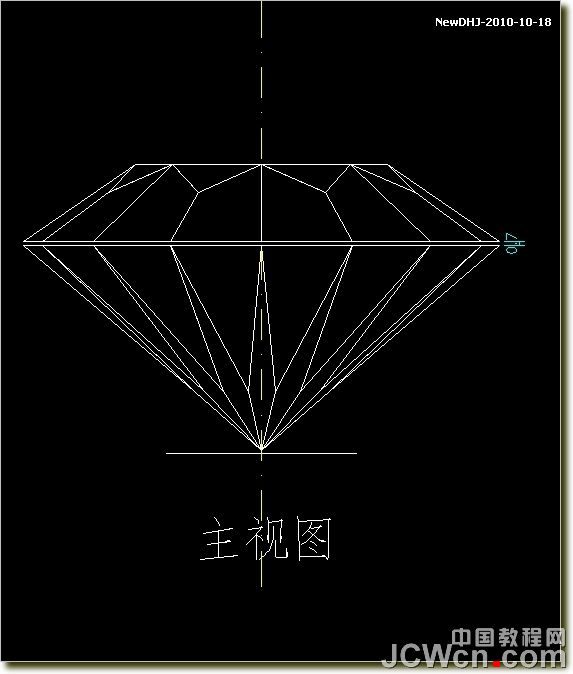

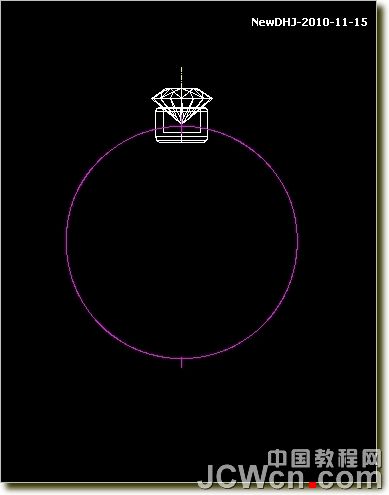

1、在主视图按尺寸画平面图

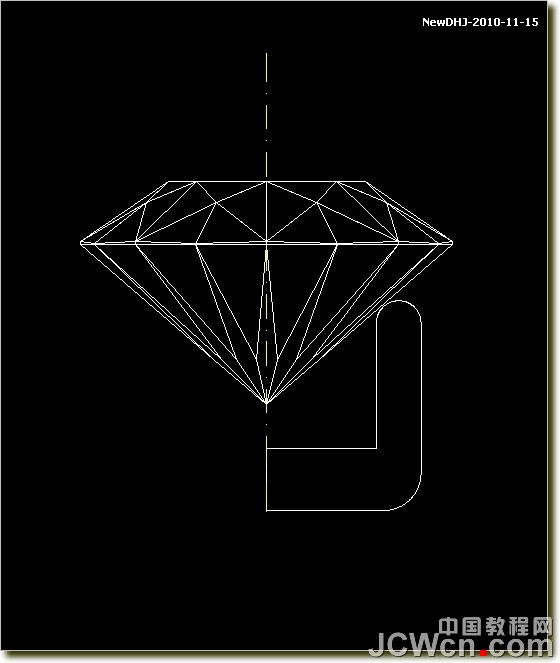

2、面域、旋转成钻石椎体。

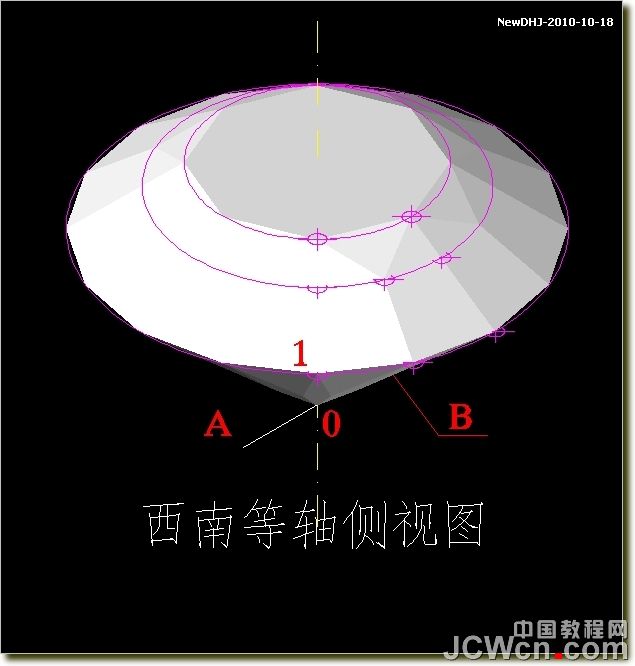

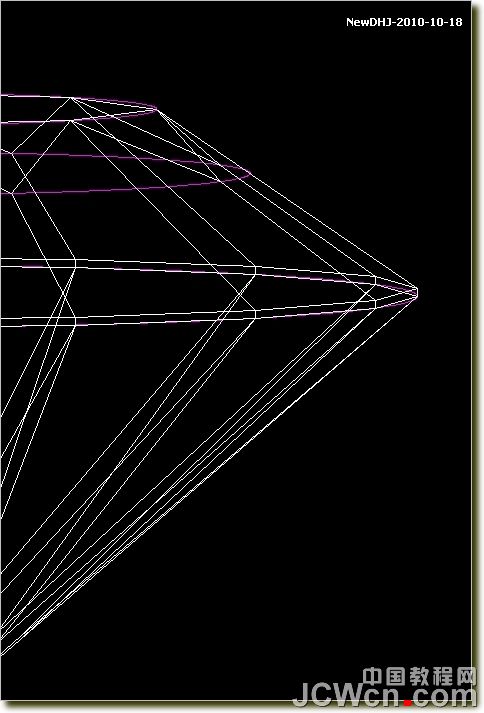

3、在钻石体的5.8处SEC切割并分解成线

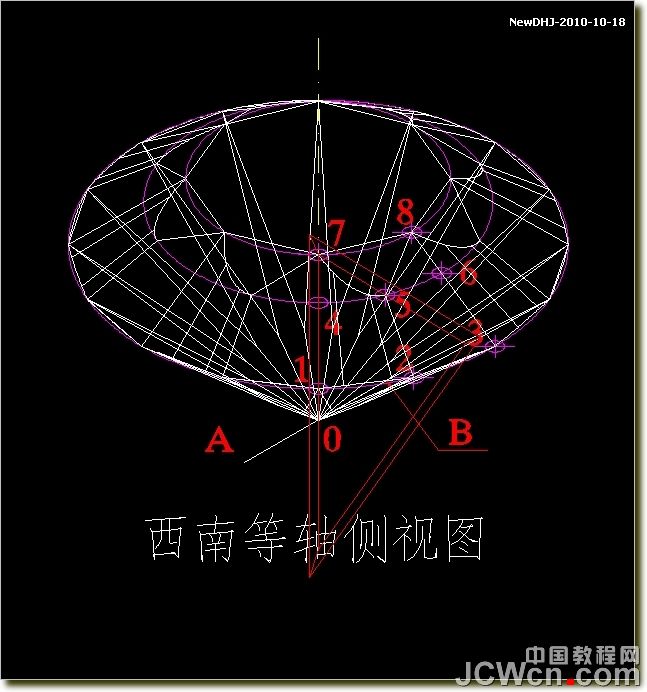

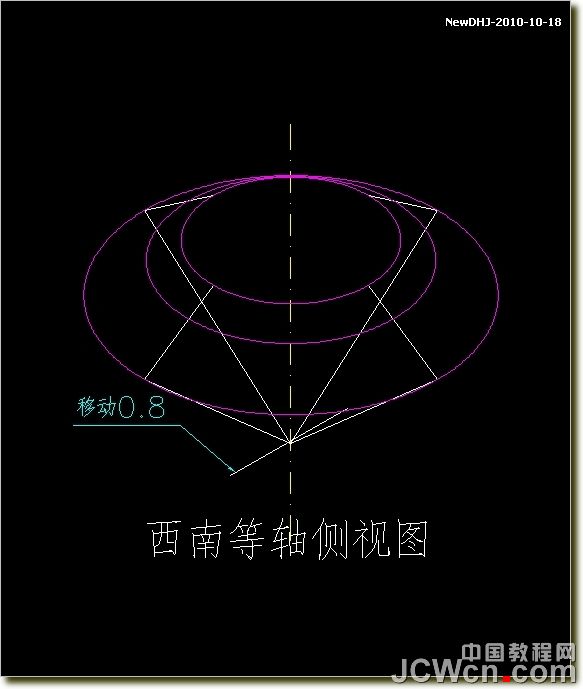

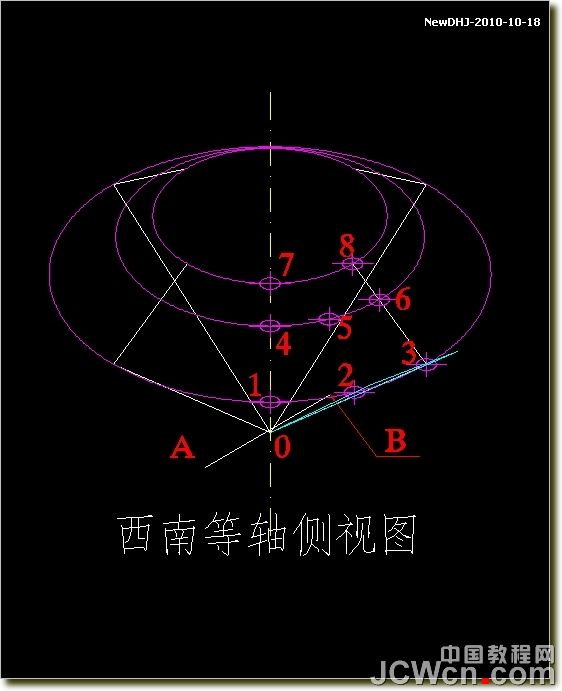

4、切换到西南等轴侧视图，把底下40长的线向后移动0.8
5、在钻石椎体两个圆角边缘原地复制两条圆线

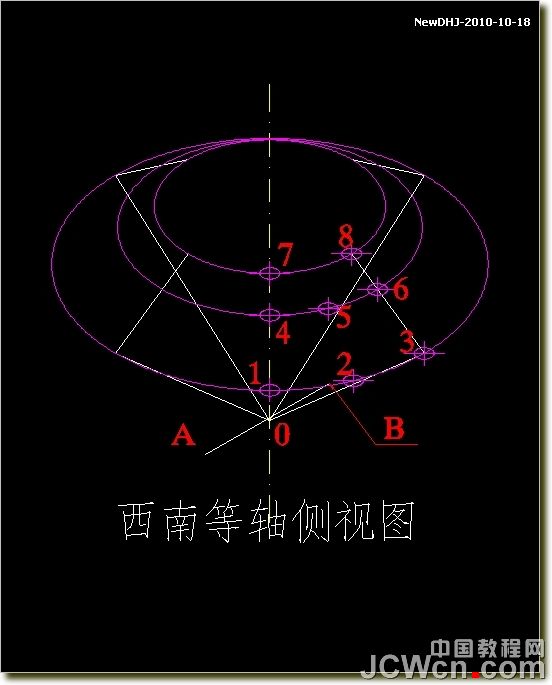

6、三个圆分别等分16、16、8份

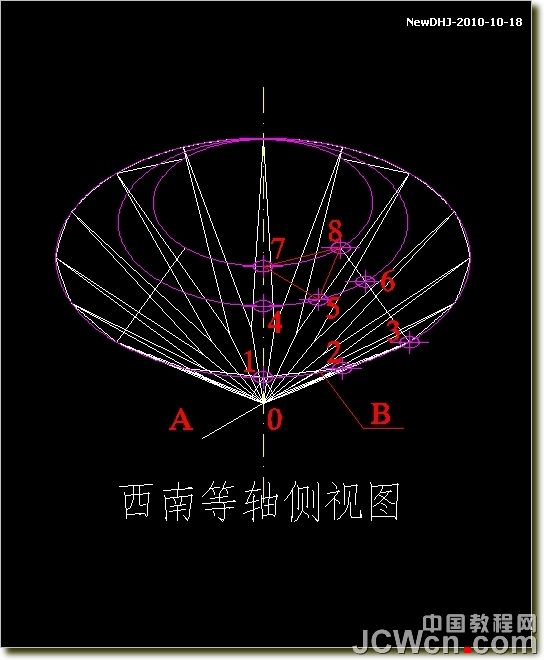

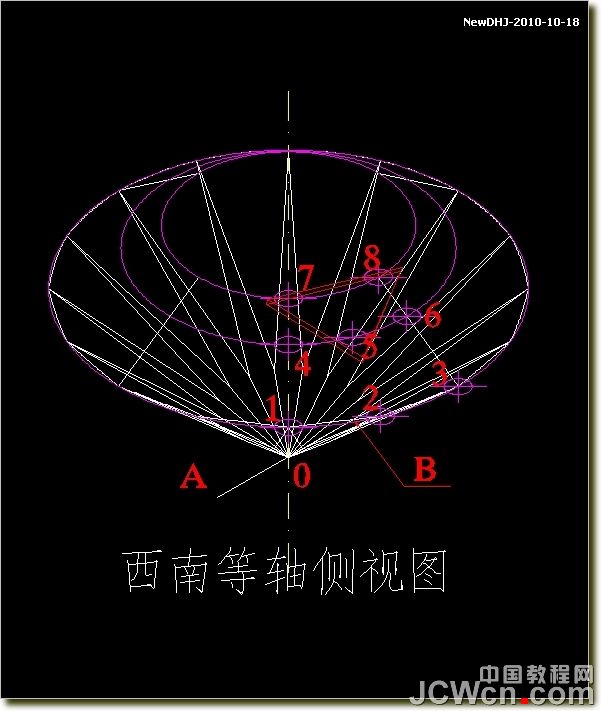

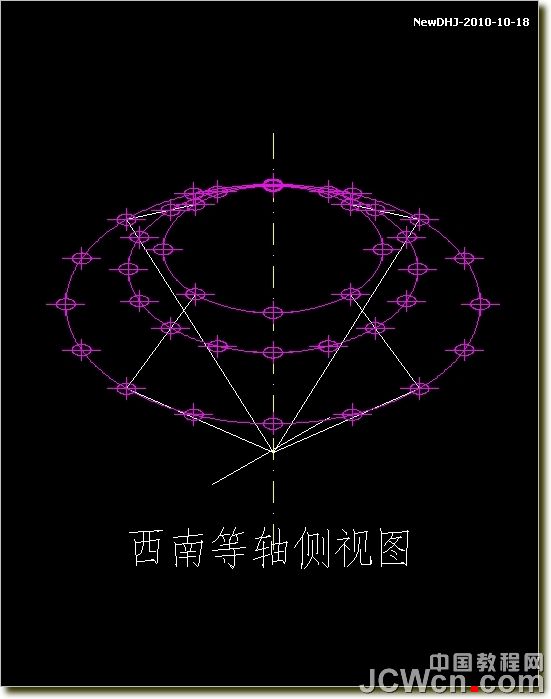

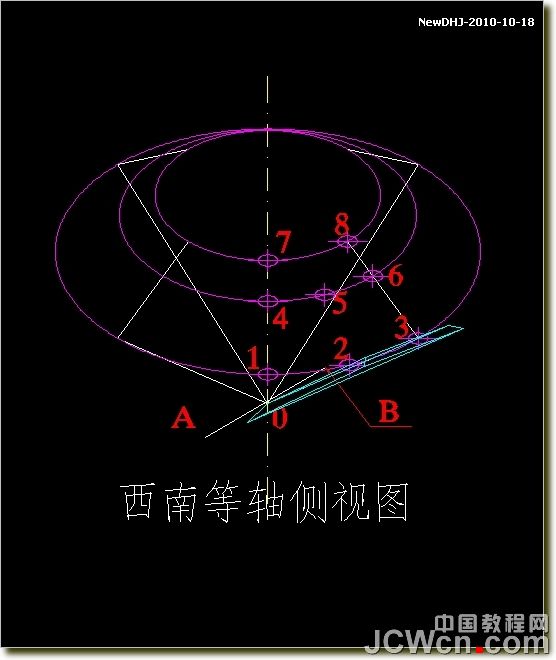

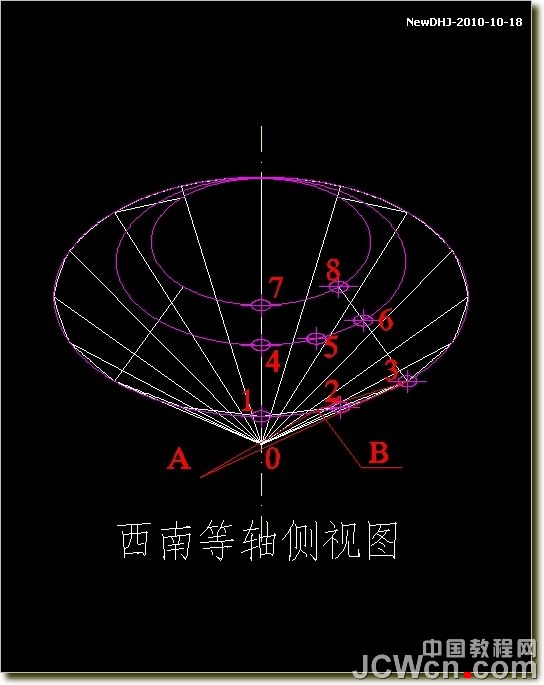

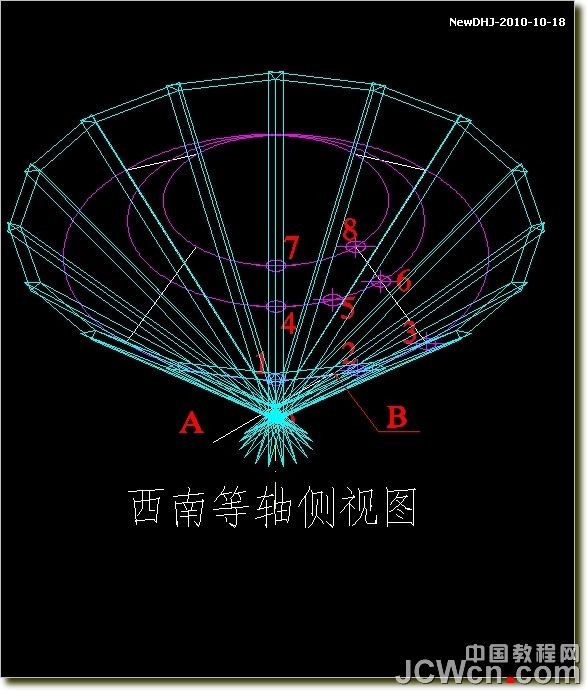

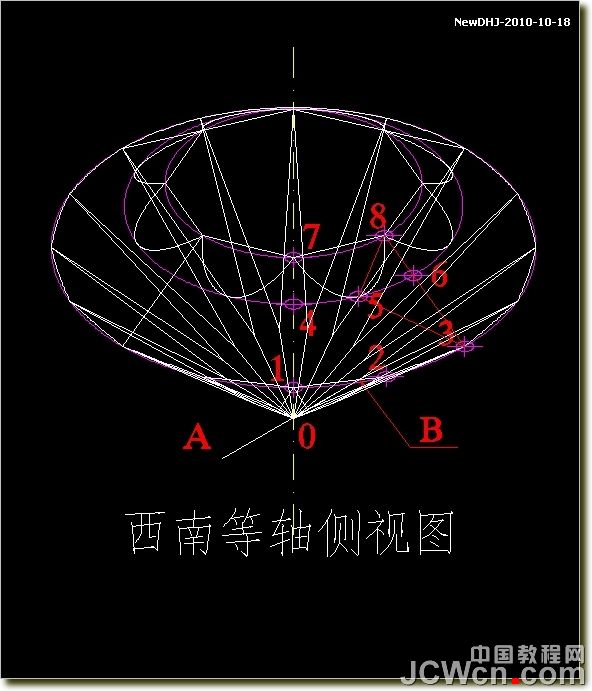

7、为了方便捕捉点位，把多余的点删除并编上号
8、以0、2、3做成三角面域并以0位基点缩放1.2倍
9、拉伸；倾斜角(T)：315；拉伸的高度：2

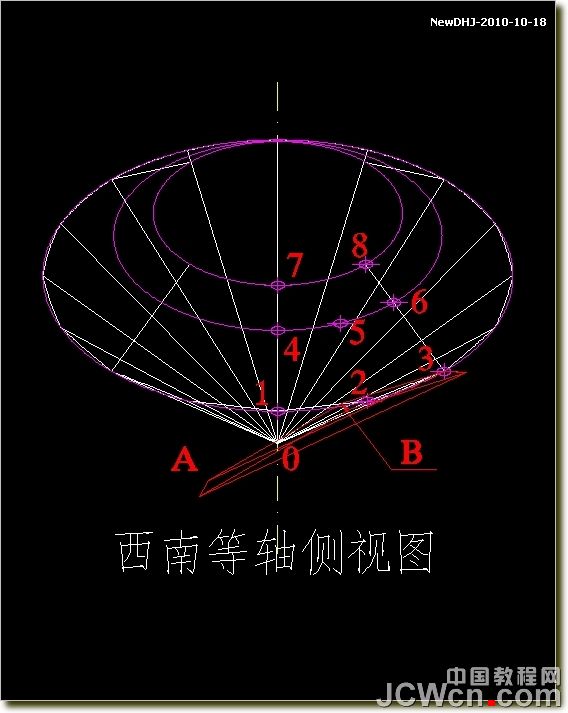

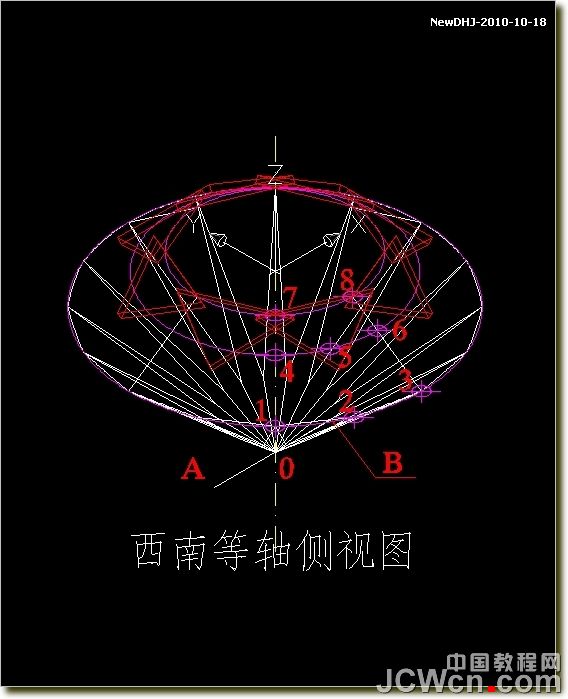

10、以中心线环形阵列16个

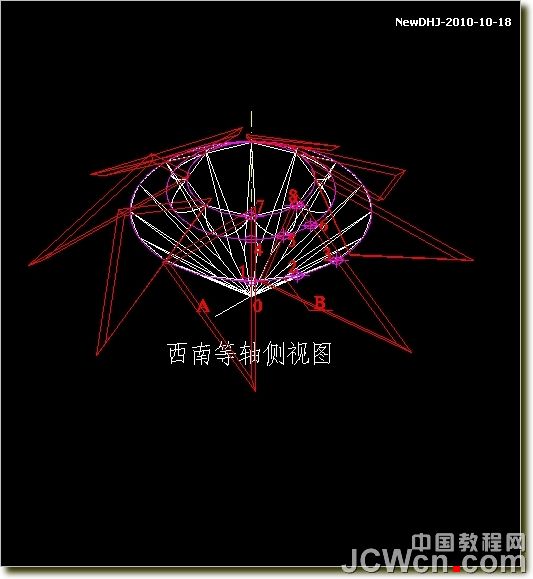

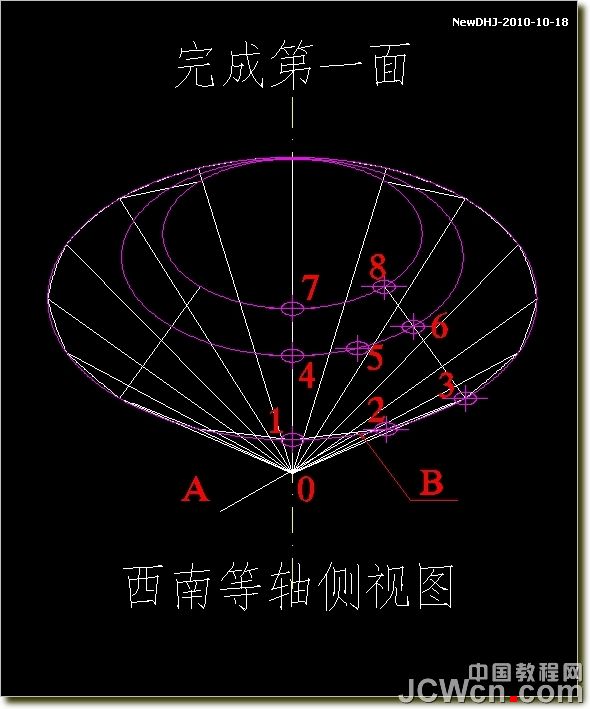

11、差集。完成第一面的切割

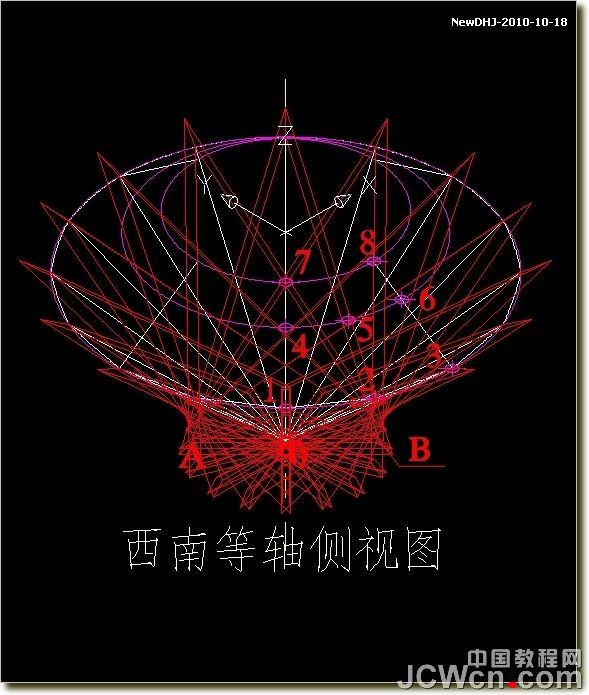

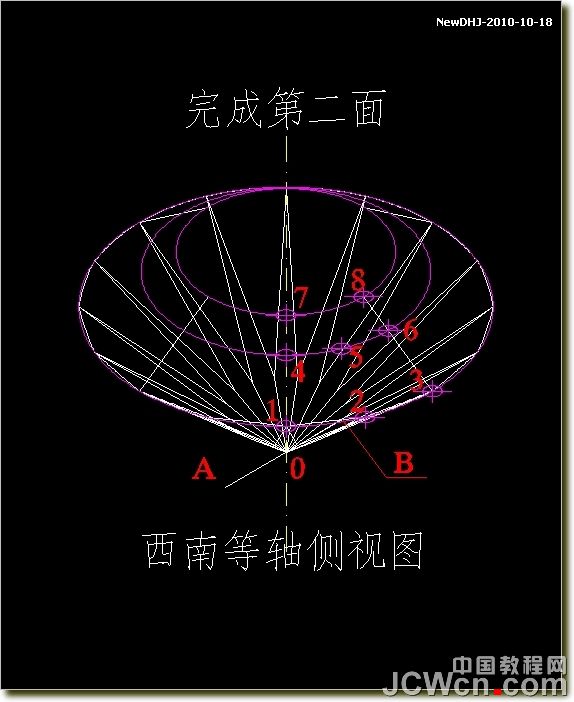

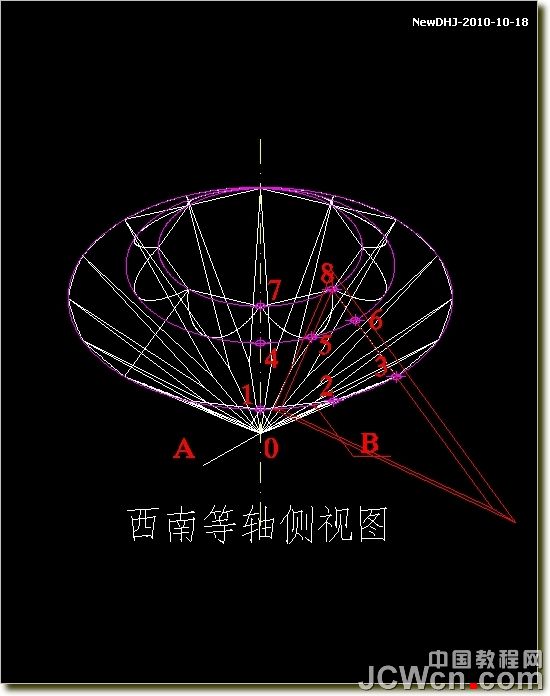

12、以A、B、3做成三角面
13、拉伸；倾斜角(T)：315；拉伸的高度：2
14、以中心线环形阵列16个
15、差集。完成第二面的切割
16、以5、7、8做成三角面
17、以三角面上边中点为基点缩放1.2；拉伸2
18、以中心线环形阵列8个

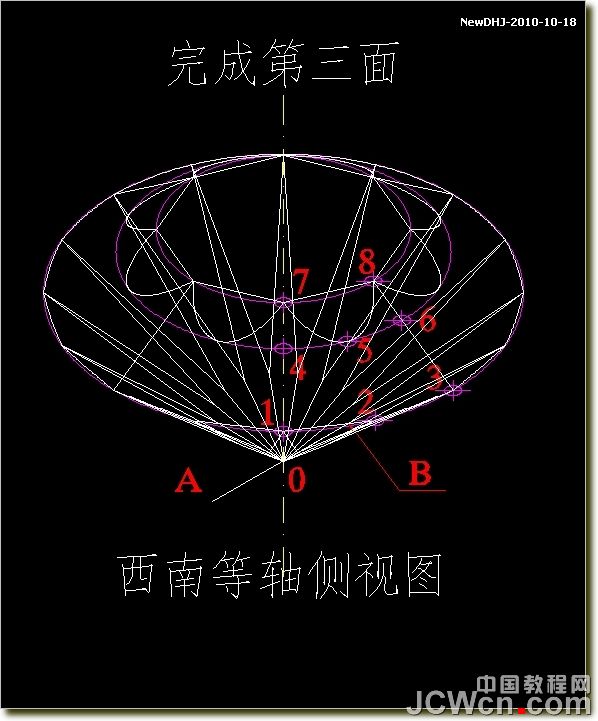

19、差集。完成第三面的切割

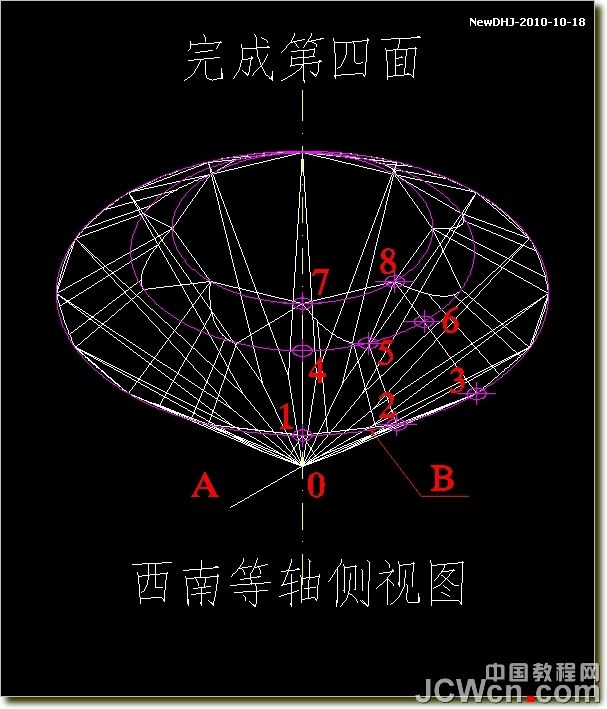

20、以8、5、3做成三角面
21、以“8”点位基点缩放2.2倍；拉伸；倾斜角(T)：315；拉伸的高度：2
22、以中心线环形阵列8个
23、差集。完成第四面的切割
24、与上次对称：以7、5、1做成三角面；以“7”点位基点缩放2.2倍；拉伸；倾斜角(T)：315；拉伸的高度：2

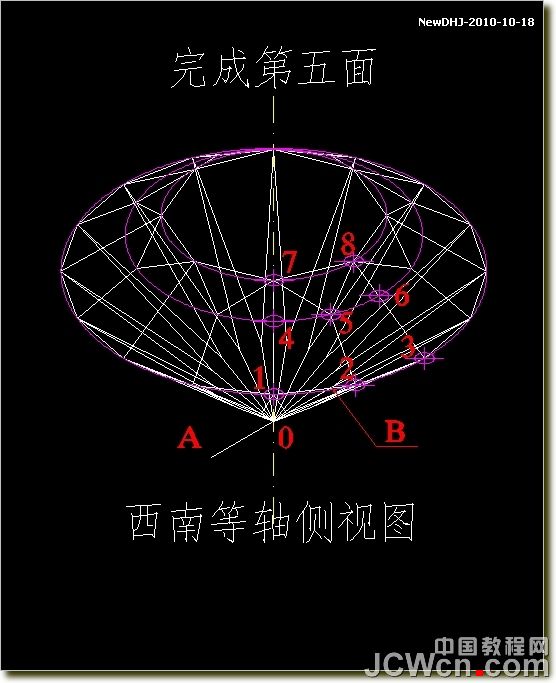

25、同样以中心线环形阵列8个，差集。完成第五面的切割

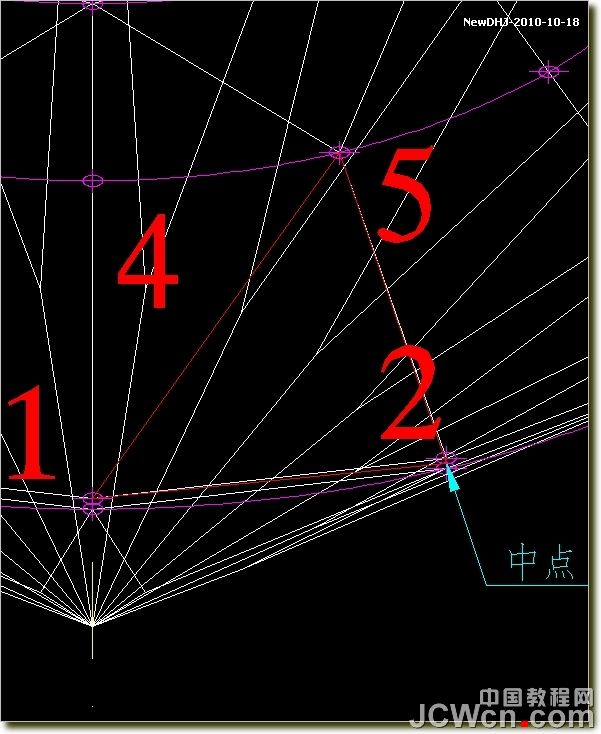

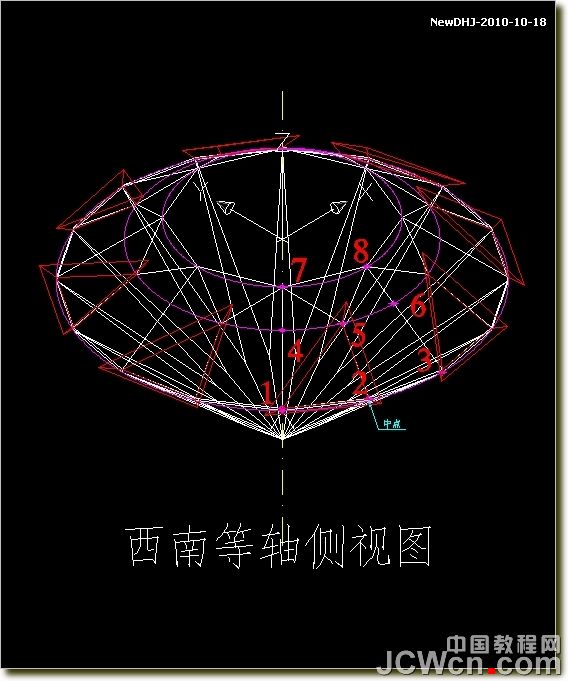

26、回到主视图。以钻石体的外圆剖切开，上半体向上移动0.7
27、截平面拉伸0.7。全部并集

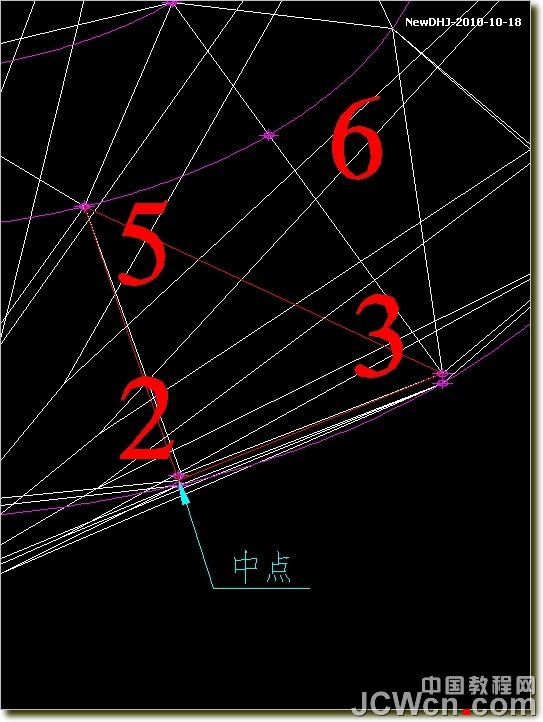

28、以5、1、及点位“2”移动位置后的中点做成三角
29、拉伸；倾斜角(T)：315；拉伸的高度：2
30、以中心线环形阵列8个

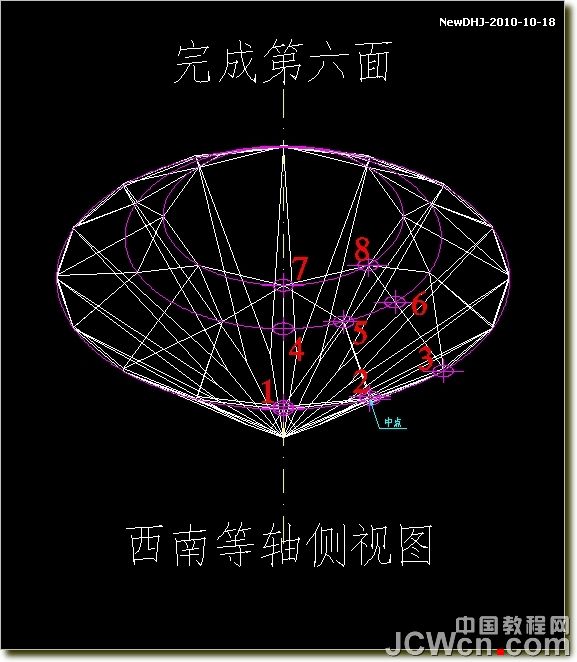

31、差集。完成第六面的切割
32、与上次对称：以5、3、及点位“2”移动位置后的中点做成三角面
33、拉伸；倾斜角(T)：315；拉伸的高度：2，以中心线环形阵列8个

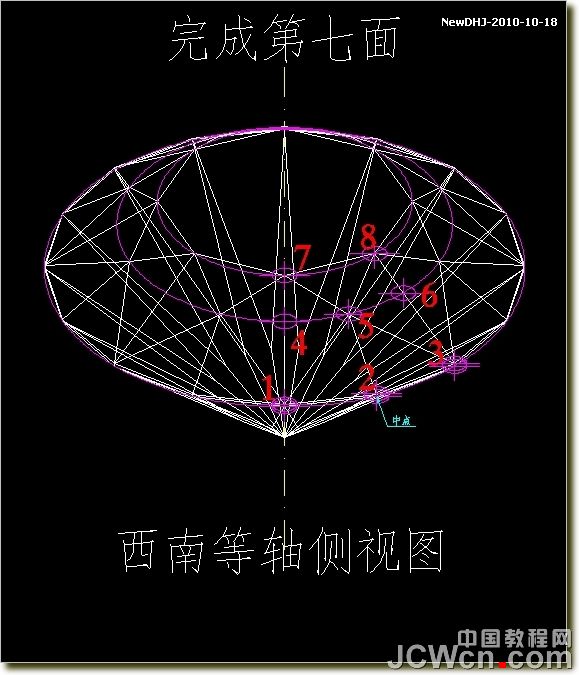

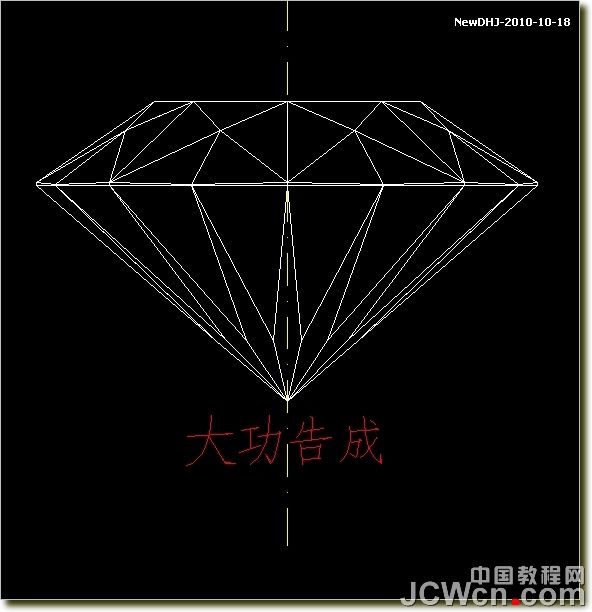

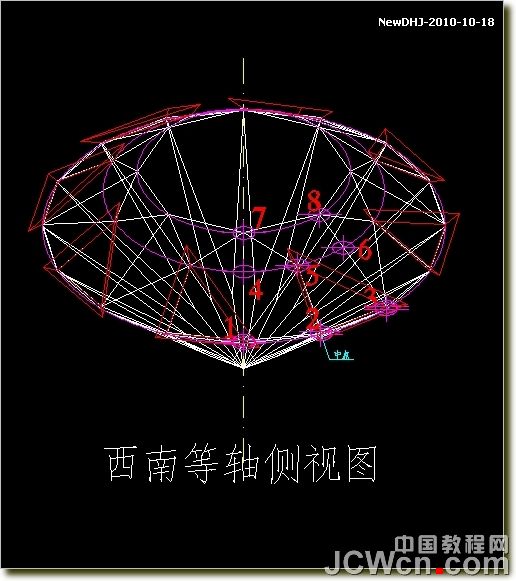

34、差集。完成第七面的切割。作图已经完成
35、清理一下，大功告成。

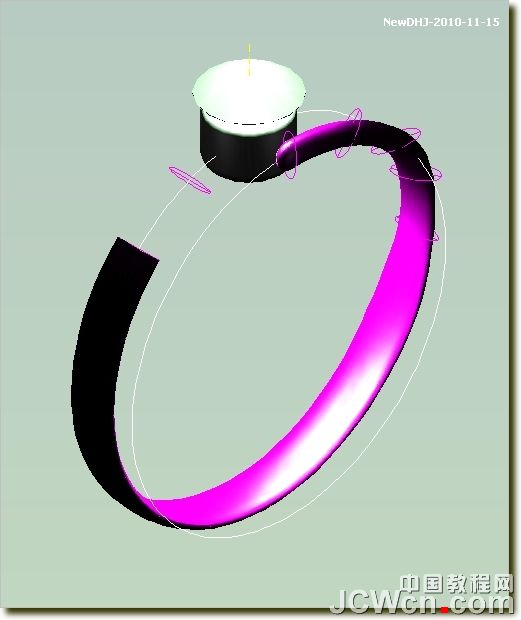

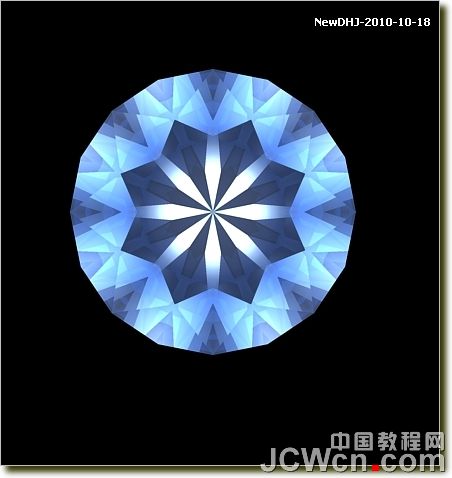

渲染一下看看它的八心八箭图

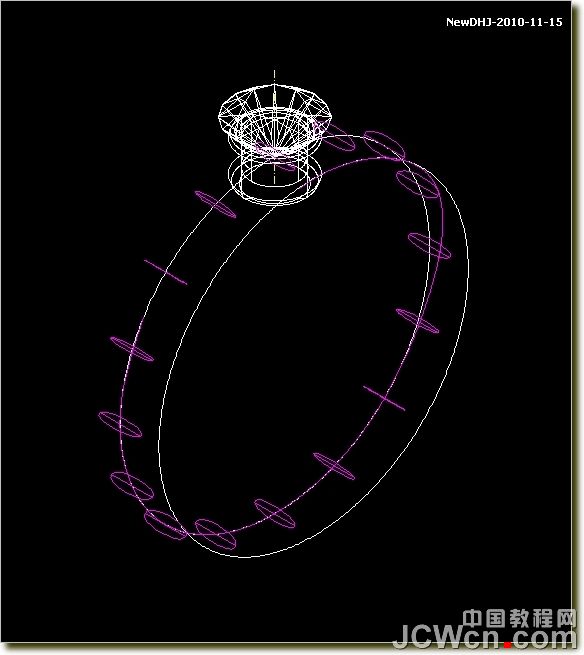

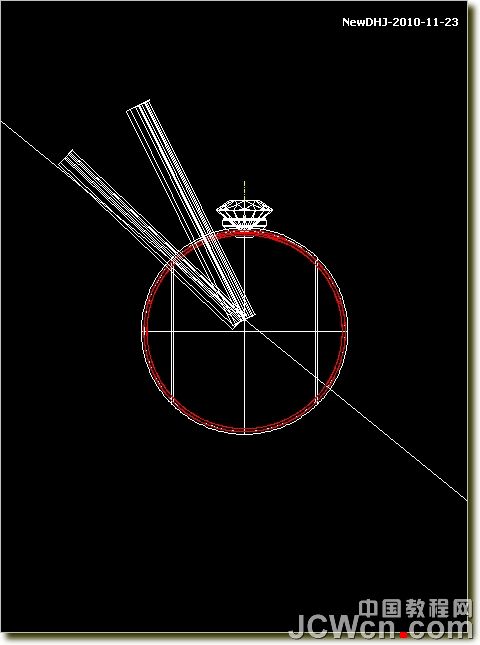

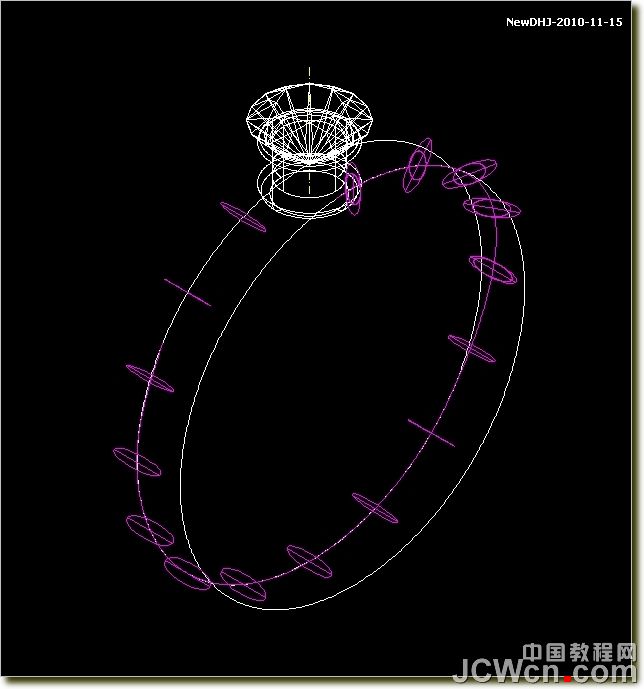

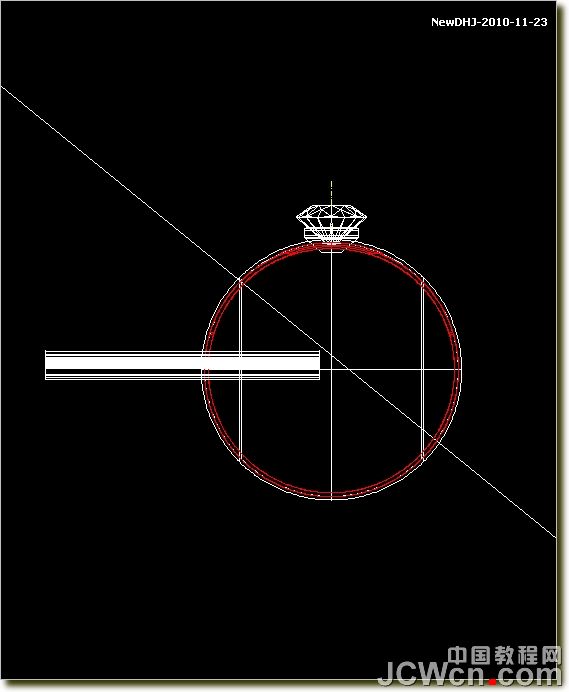

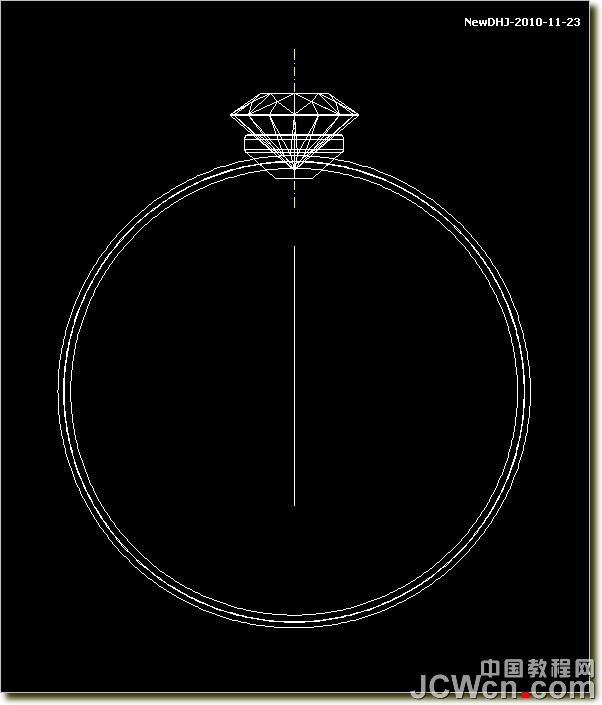

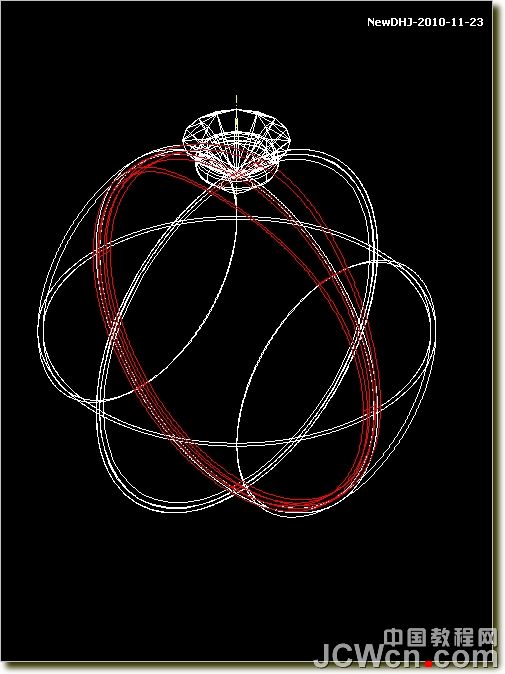

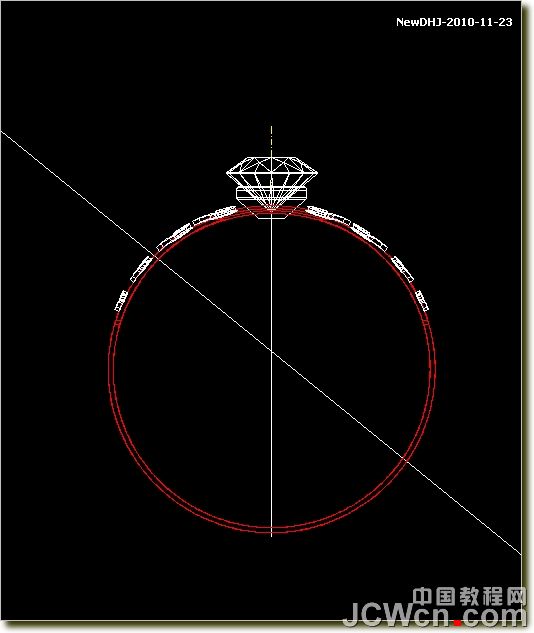

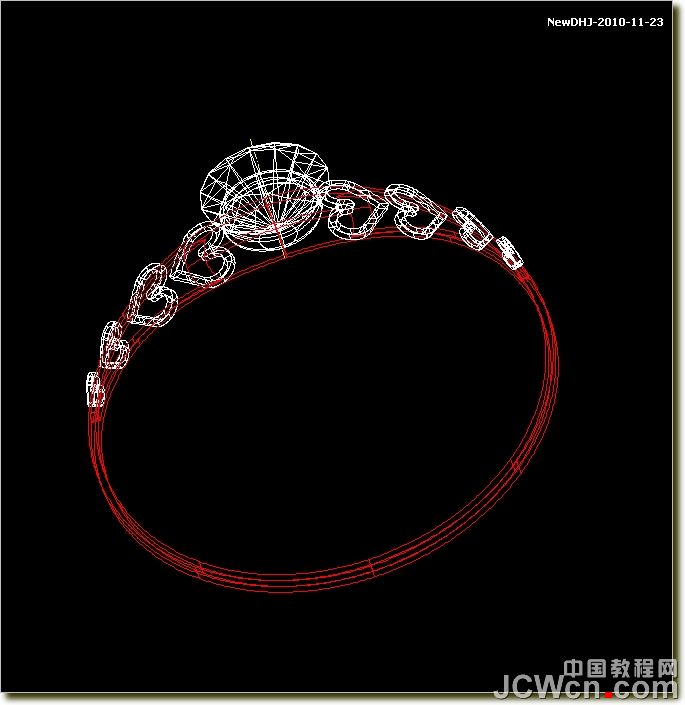

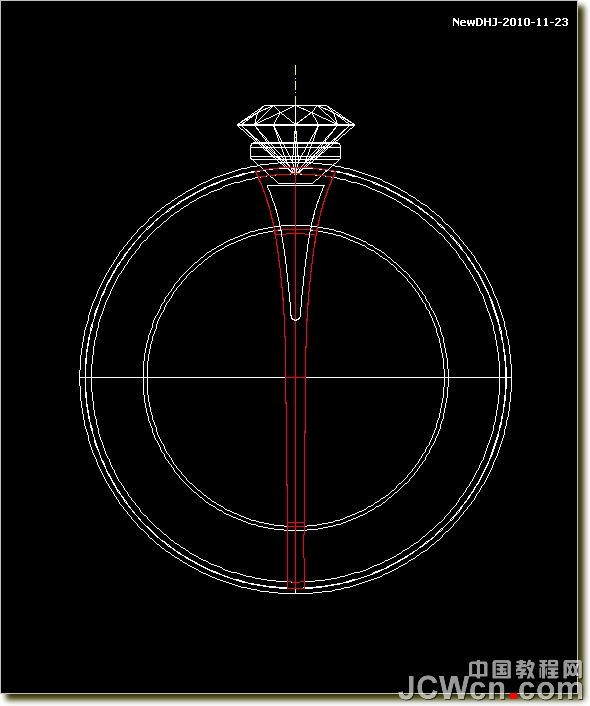

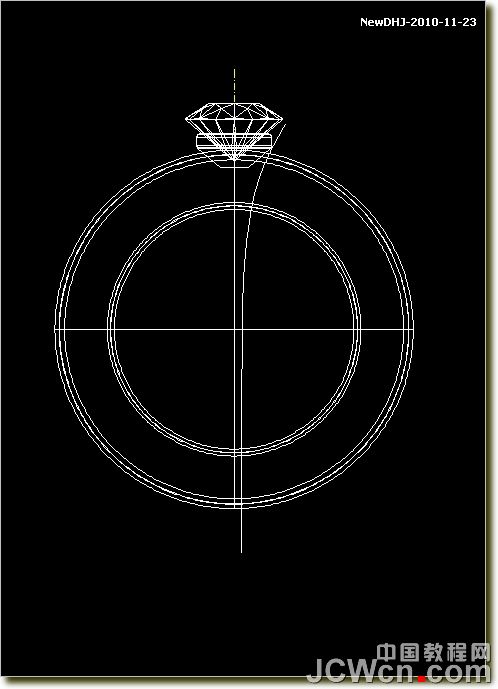

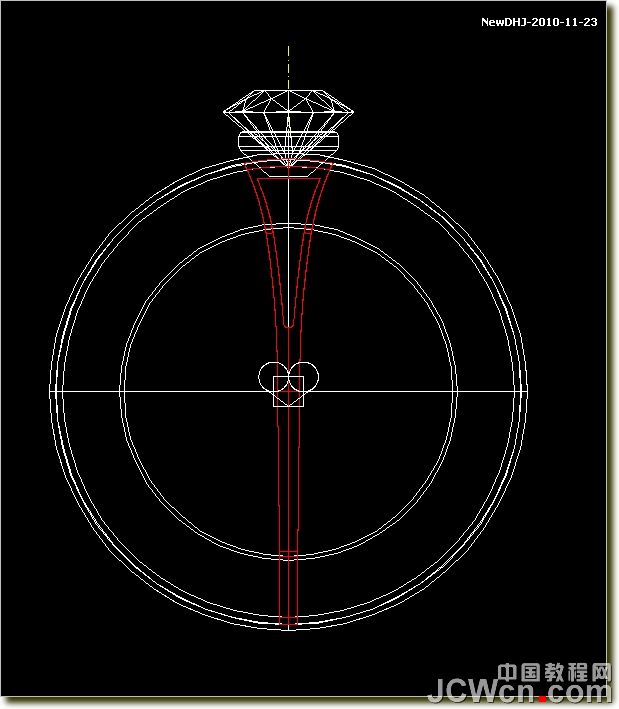

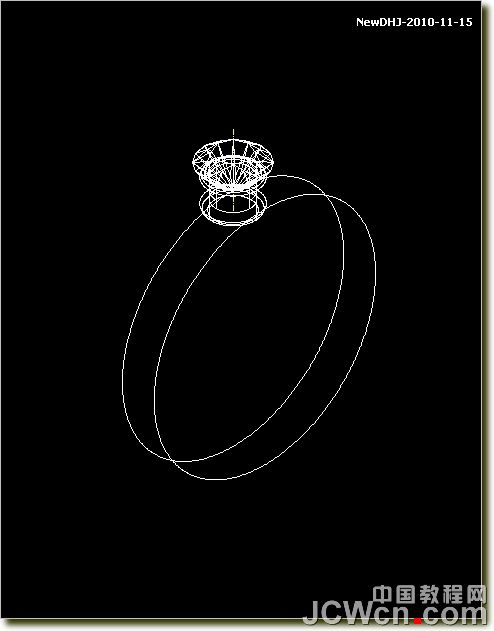

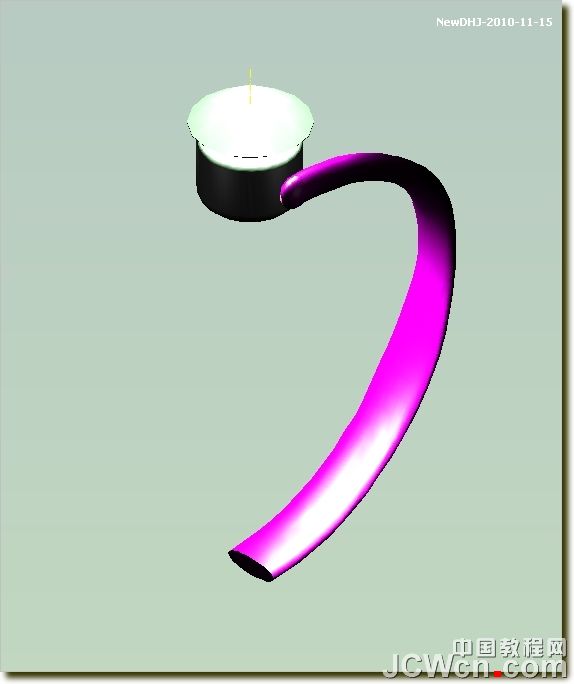

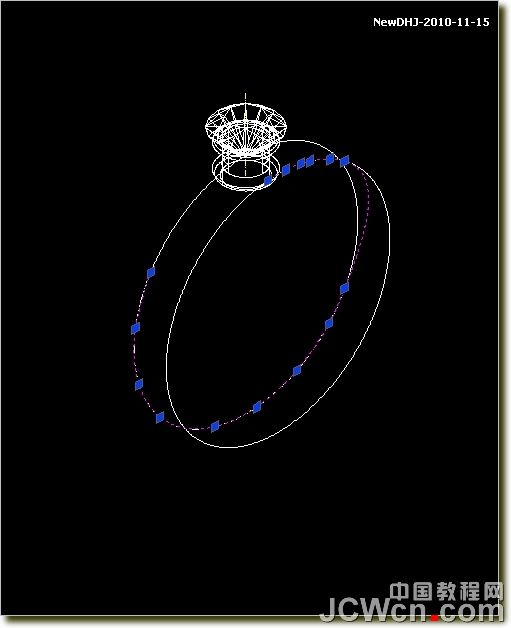

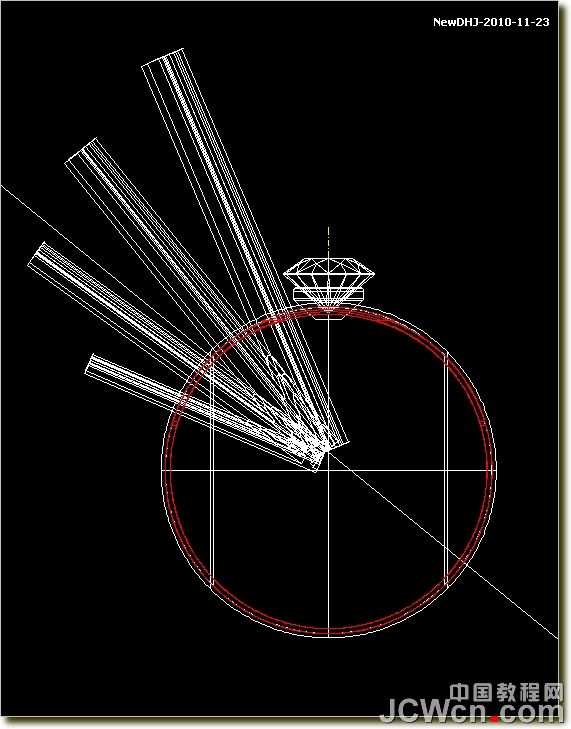

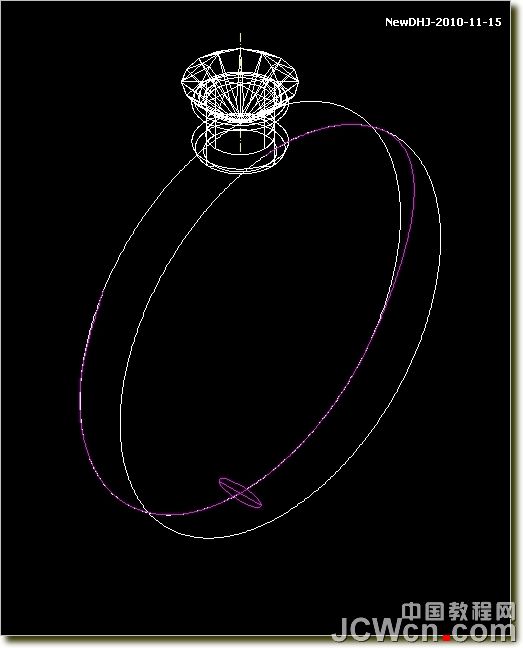

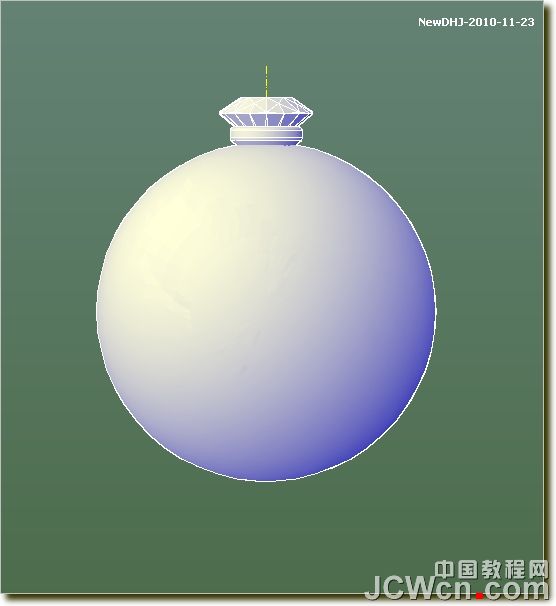

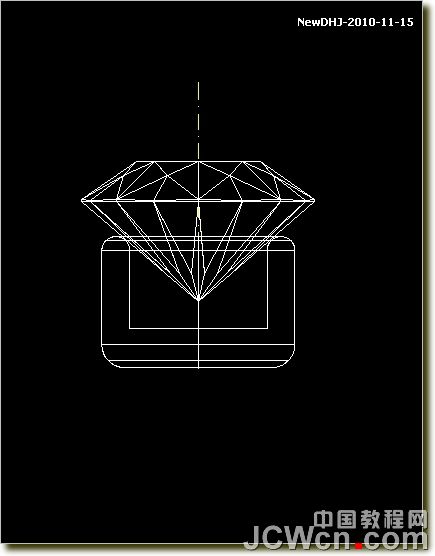

再配个戒指，图形比较简便，形状不一。各人所好，仅发个制作过程图供参考

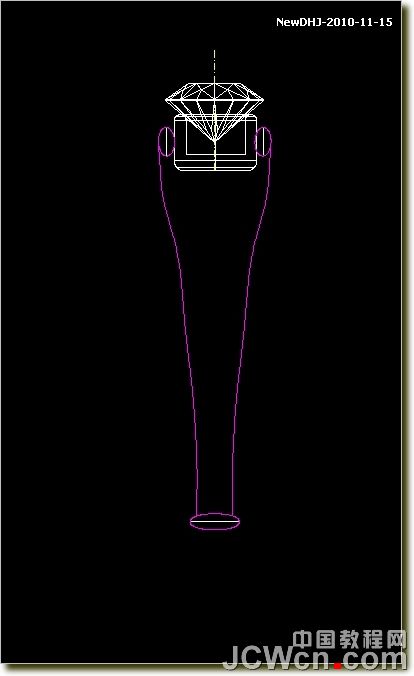

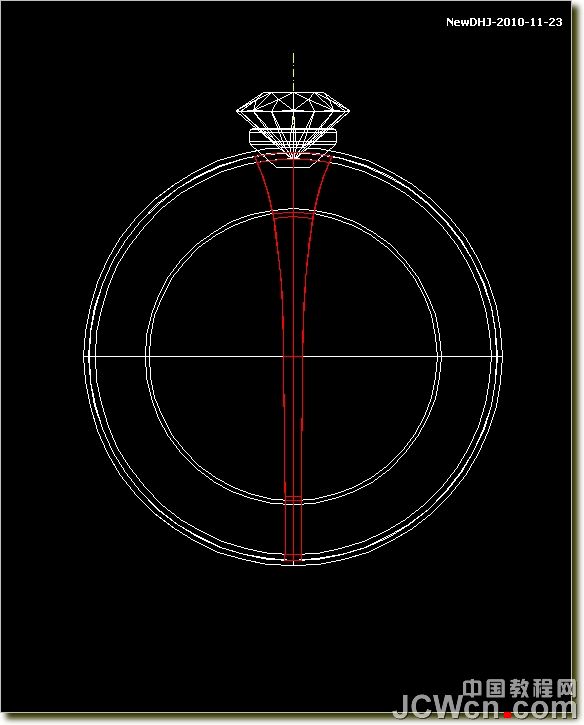

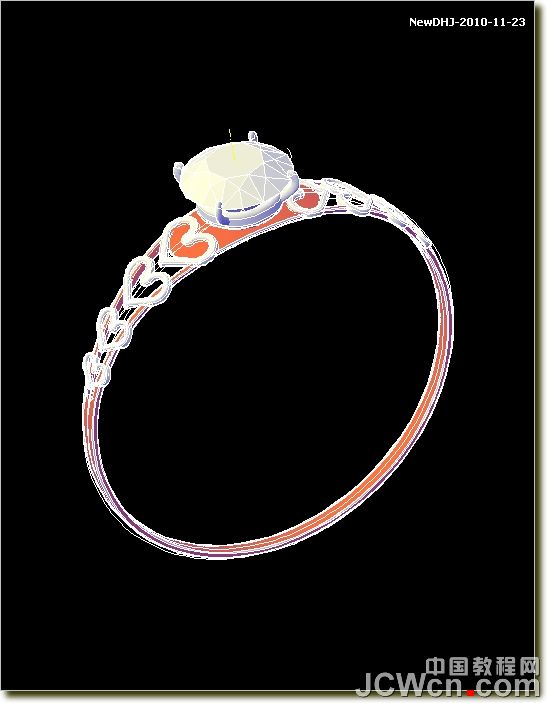

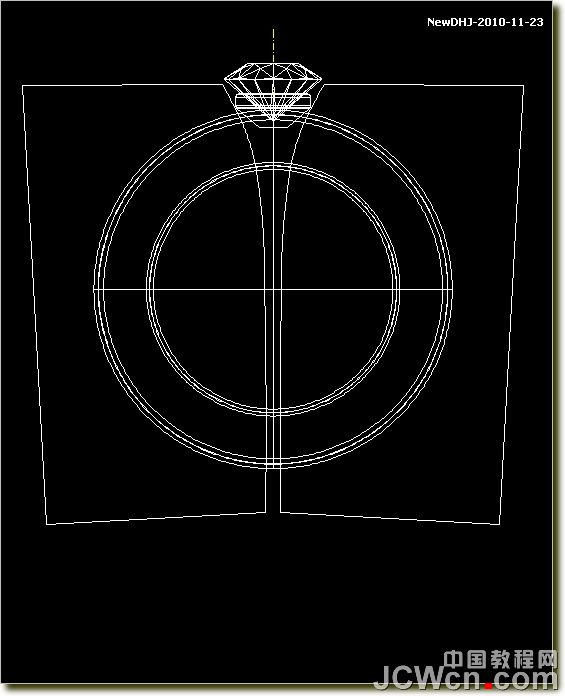

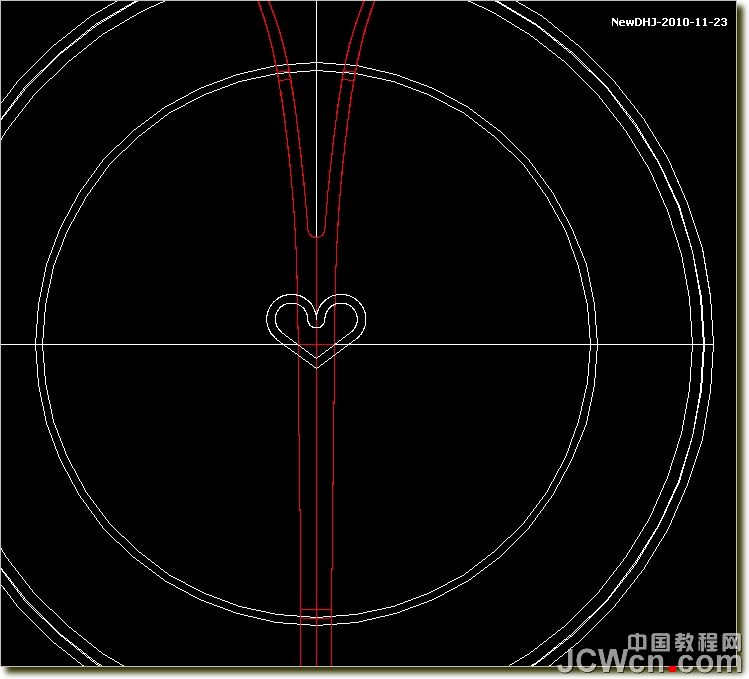

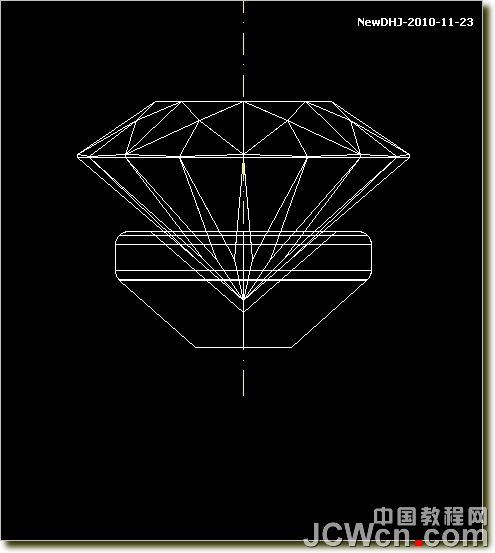

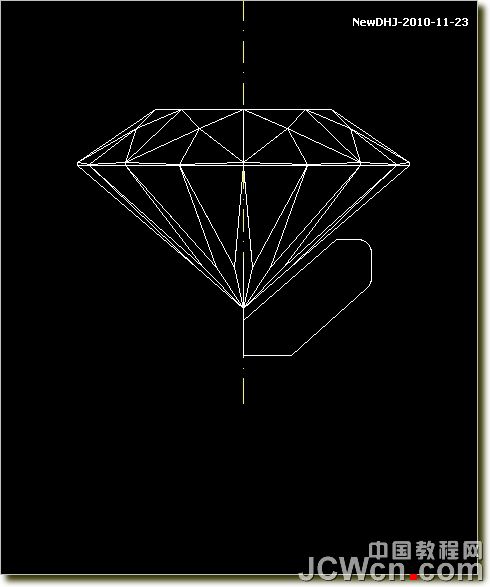

再来一款
教程结束，以上就是利用AutoCAD绘制璀璨的钻石戒指全过程，希望大家喜欢！
