cad中想要绘制餐桌平面图，该怎么绘制呢？下面我们就来看看cad绘制餐桌平面图的教程。

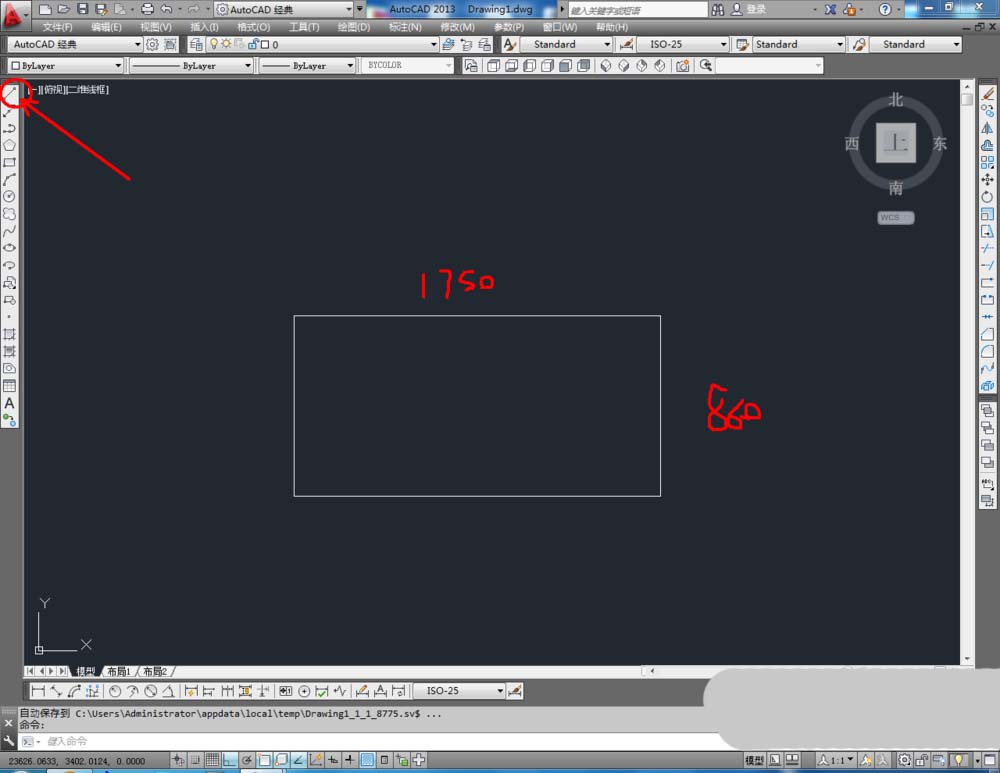

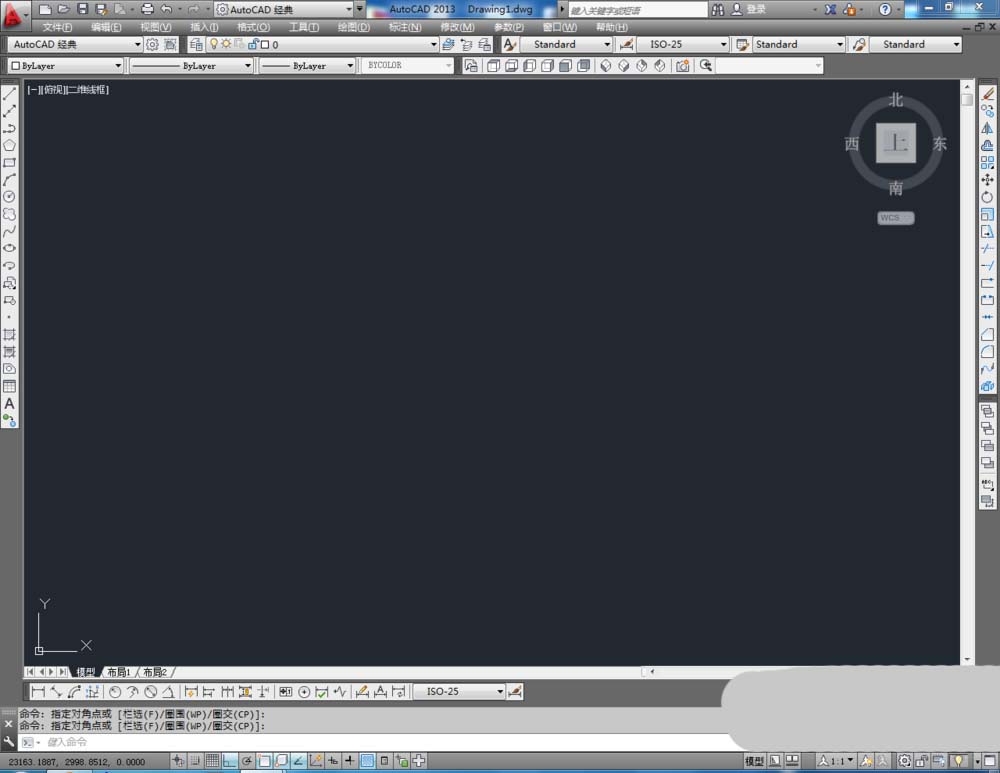

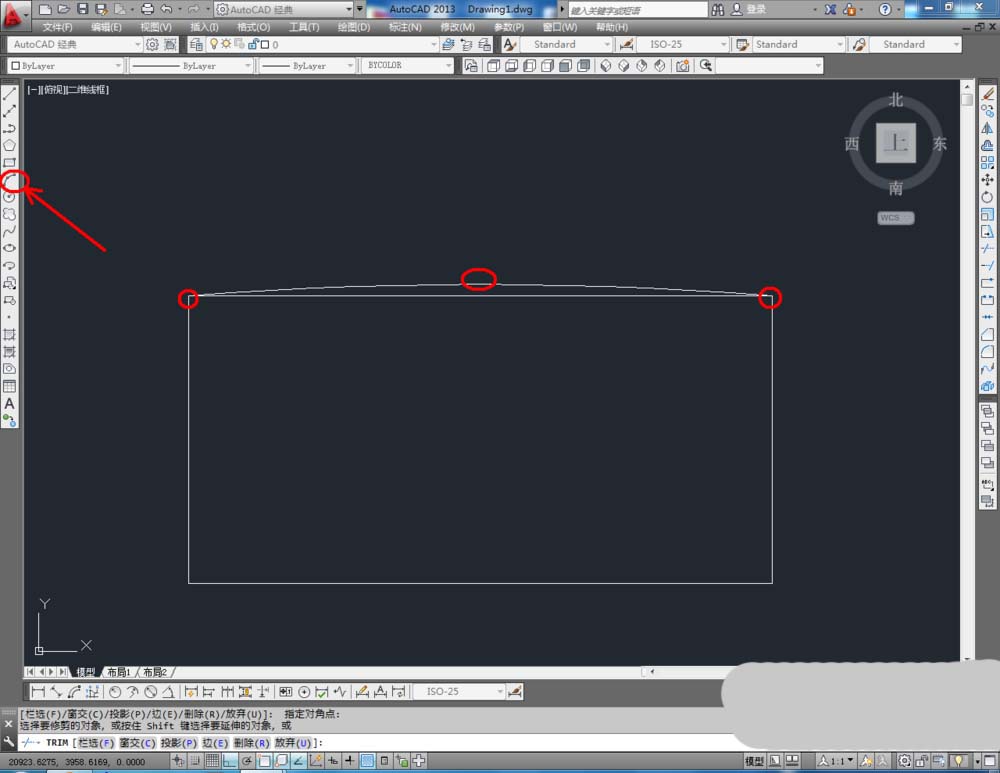

1、打开AutoCAD2013软件，点击【直线工具】，在作图区域绘制一个1750*860mm的矩形图案。点击【圆弧工具】，按图示绘制出一条弧线后，点击【镜像工具】，绘制出对称的另外一条弧线（如图所示）；

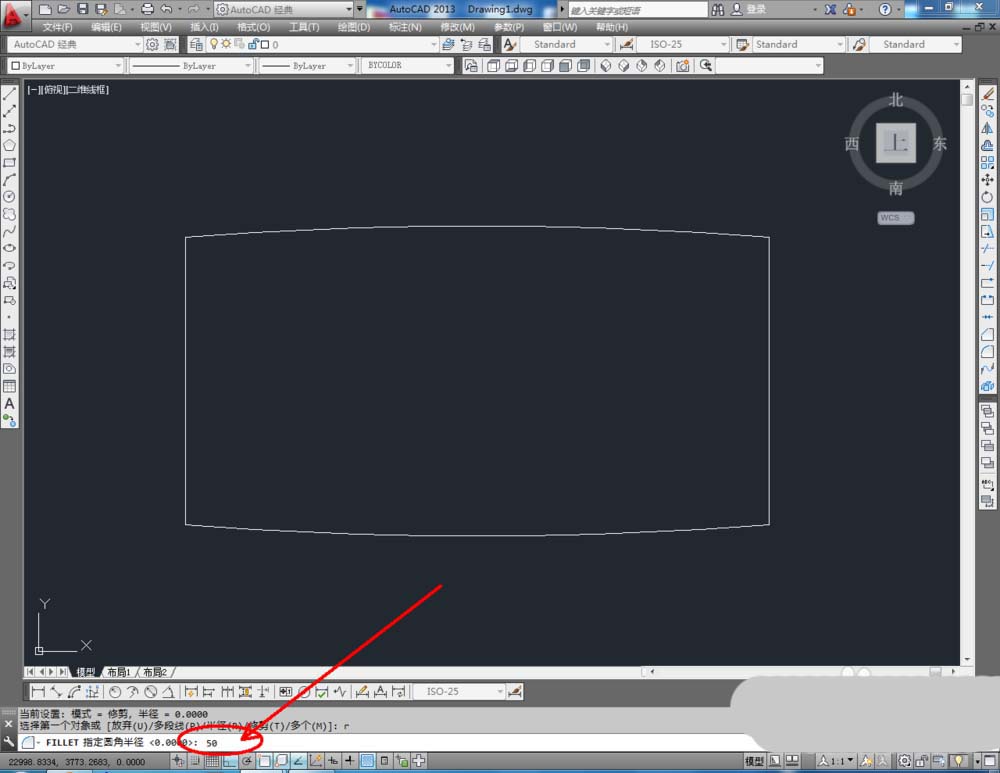

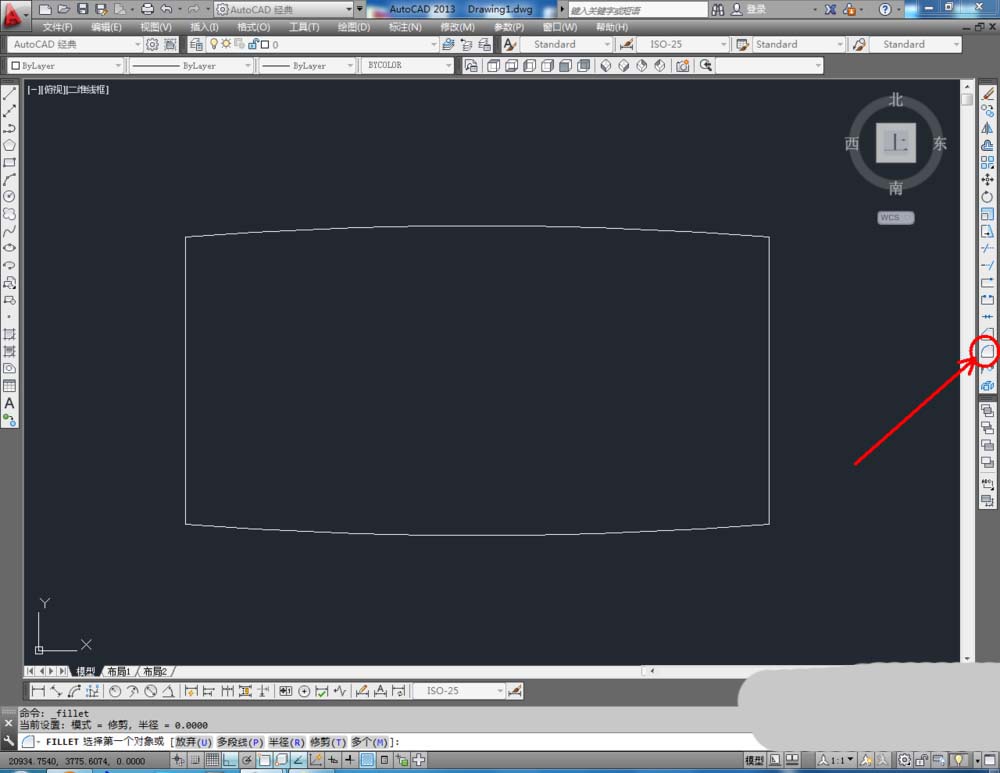

2、点击【圆角工具】，在下方命令栏中输入：r并按下空格键，继续输入命令：50再次按下空格键后，鼠标点取需要圆角处理的两条线。依次完成其他角的圆角处理（如图所示）；

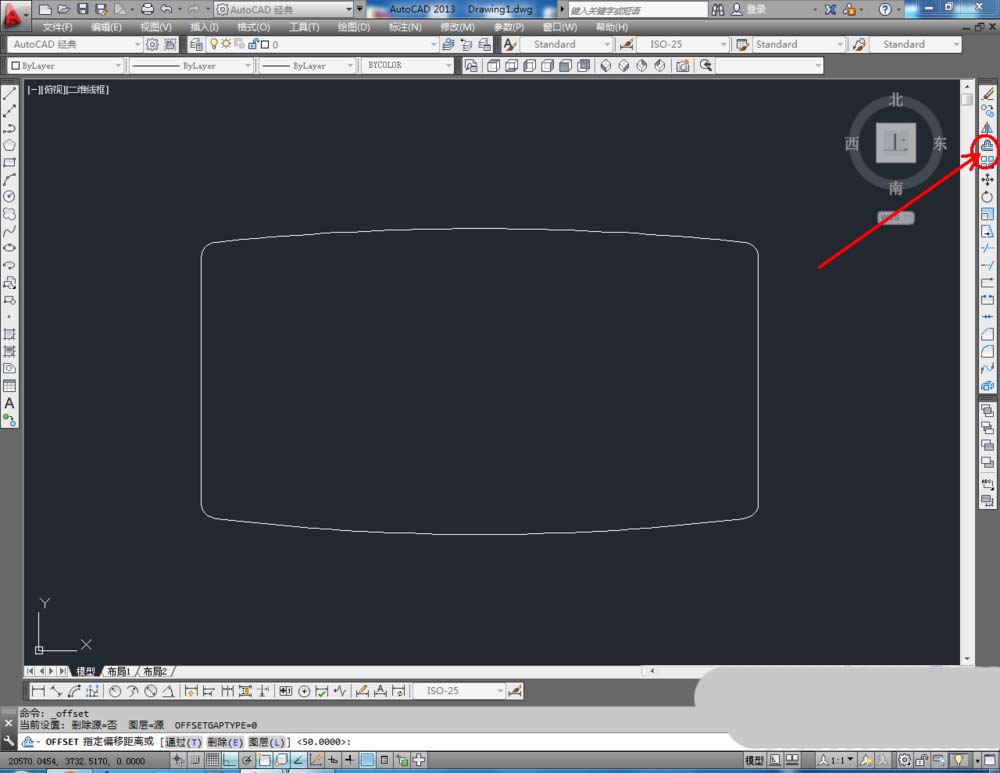

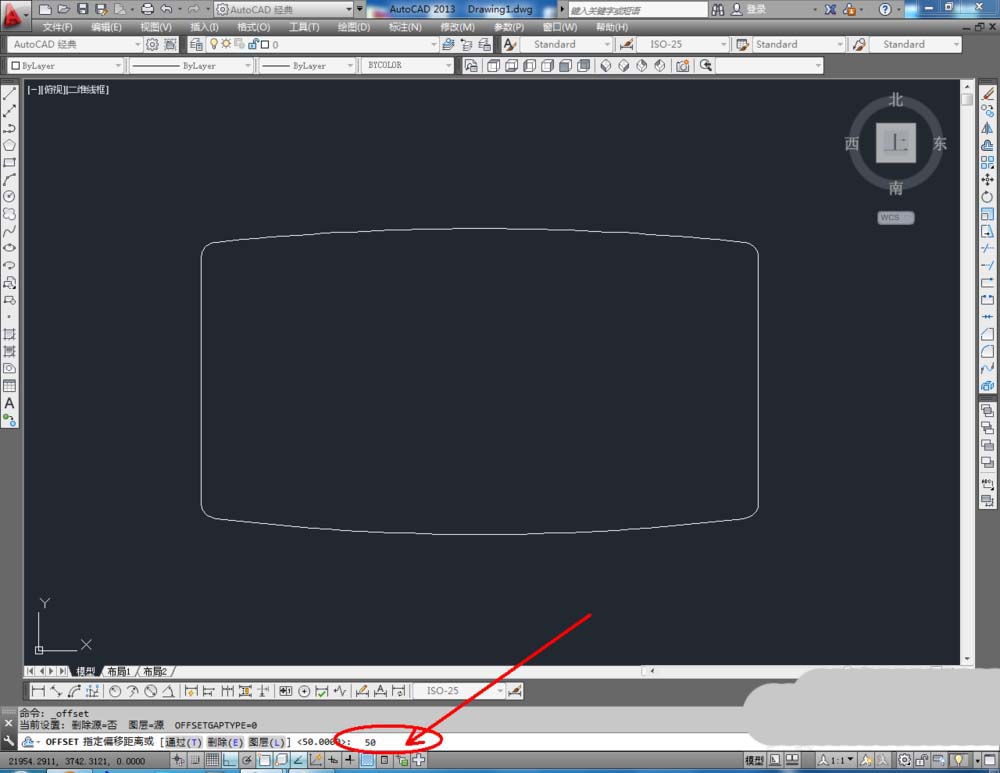

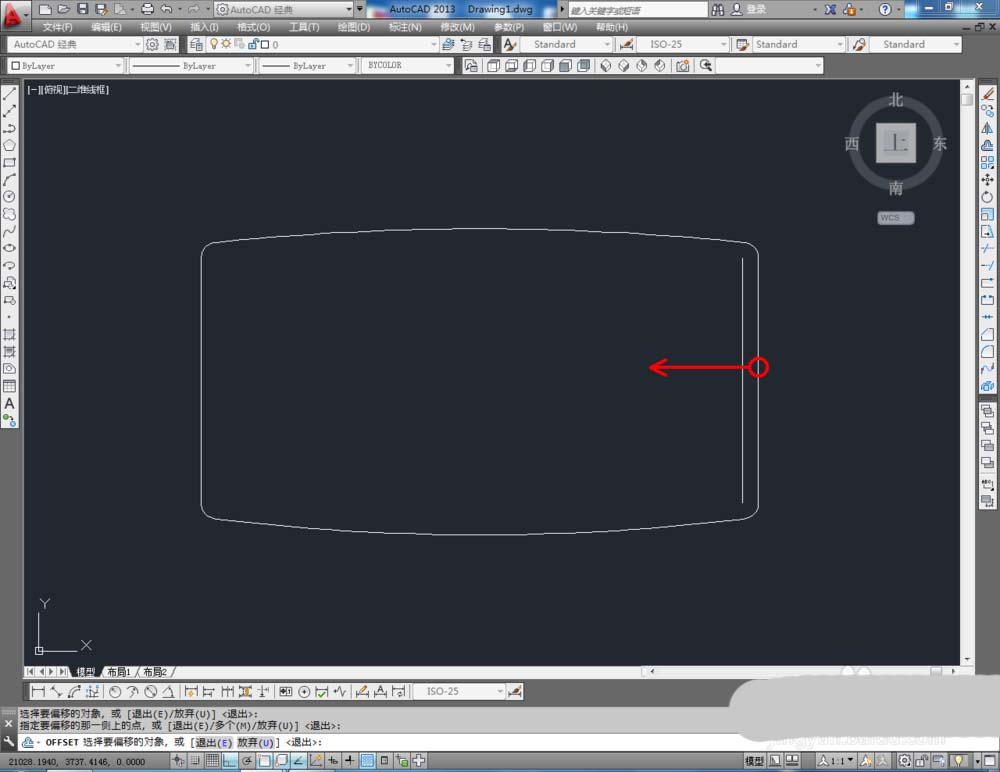

3、点击【偏移工具】，在下方命令栏中输入偏移量：50，鼠标点击餐桌边线进行偏移。完成所有线的偏移后，点击【直线工具】，将餐桌的其他线条补充完整（如图所示）；

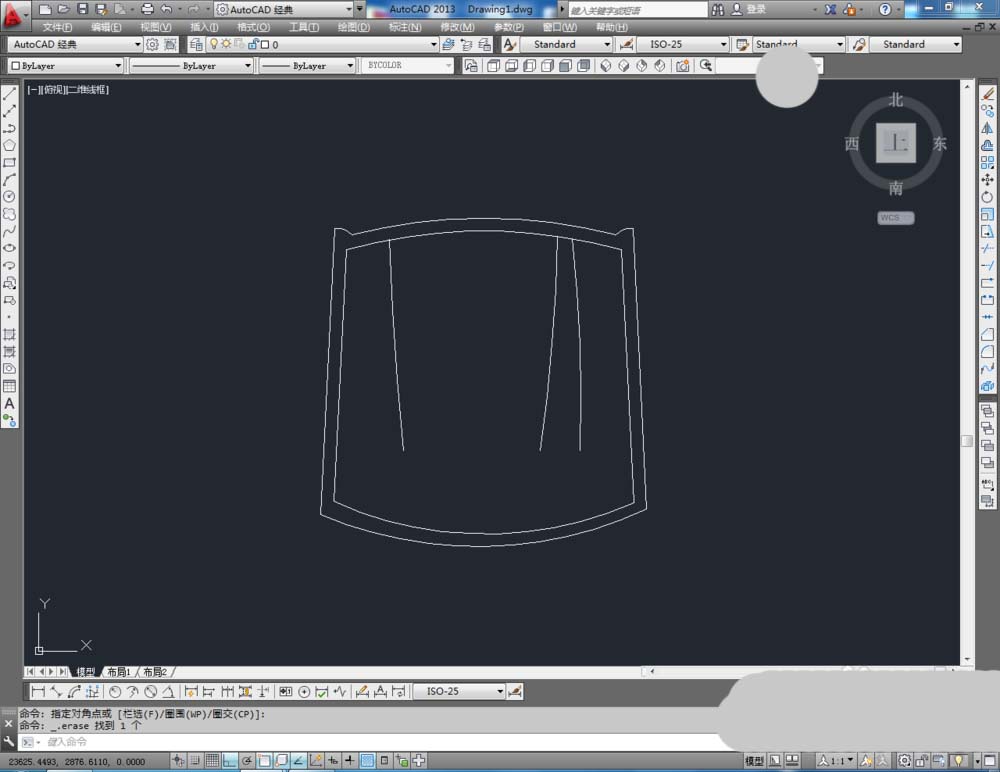

4、使用【直线工具】和【圆弧工具】绘制餐椅平面。完成后，按图示给图案设置不同的颜色图层，使图案更加层次分明（如图所示）；

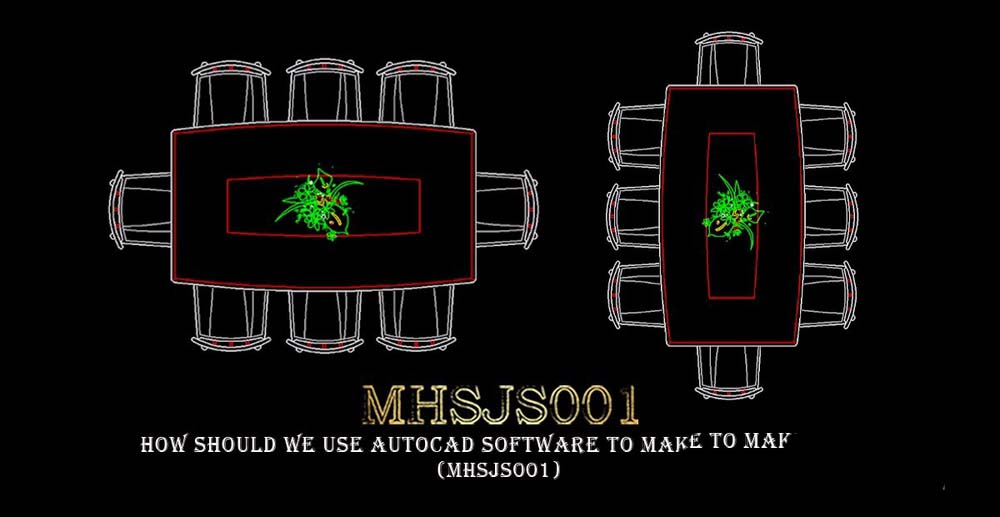

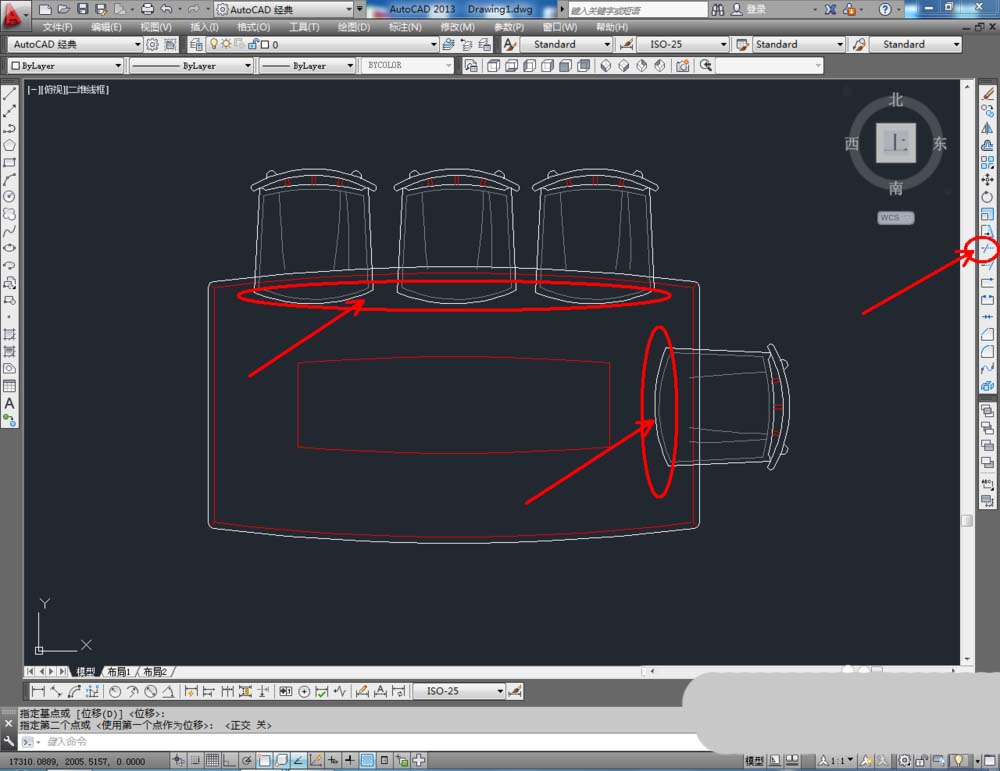

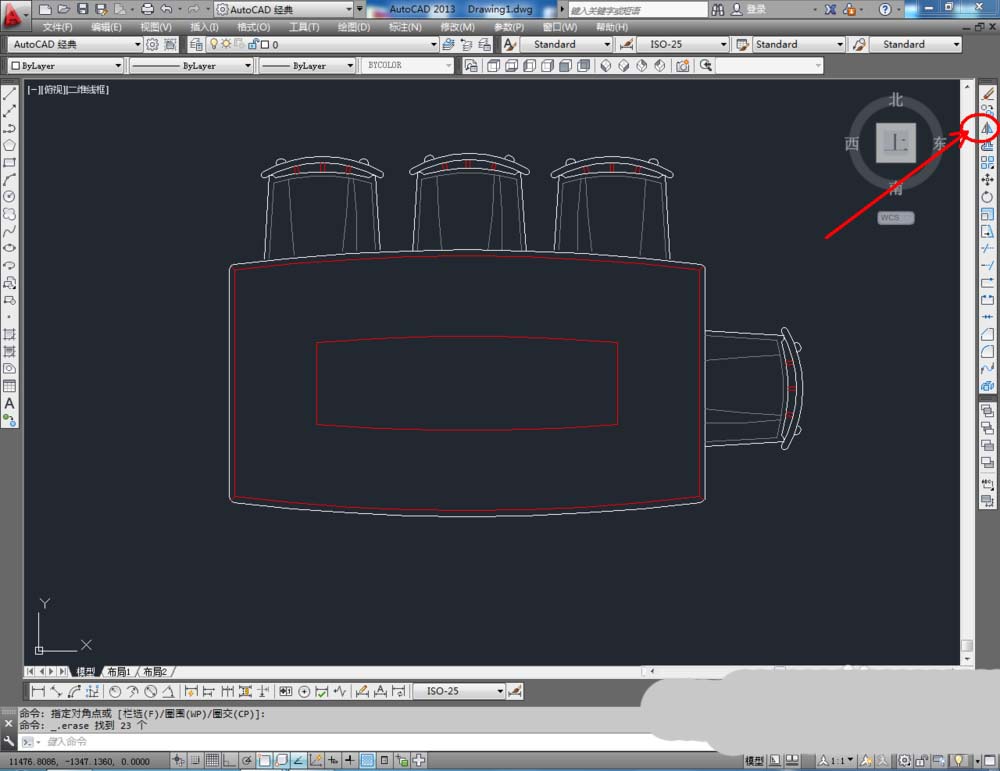

5、选中餐椅图案，复制出另外三个餐椅并调整好对应的位置。点击【修剪工具】进行修剪后，点击【镜像工具】进行对称复制，完成整个餐桌的制作（如图所示）。
以上就是cad绘制餐桌平面图的教程，希望大家喜欢，请继续关注脚本之家。
