cad中想要绘制一个三连心的图形，该怎么绘制呢？下面我们就来看看使用cad绘制三连心的教程。

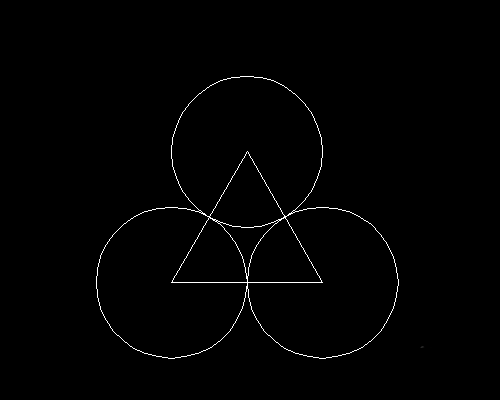

1、画三个等径圆，两两相切。圆半径25，连接圆心成等边三角。

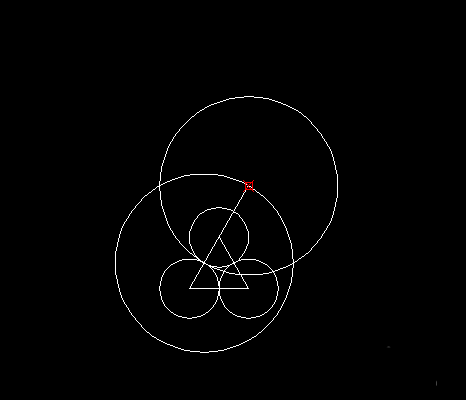

2、以三角左侧边中间点为圆心，75为半径画圆。

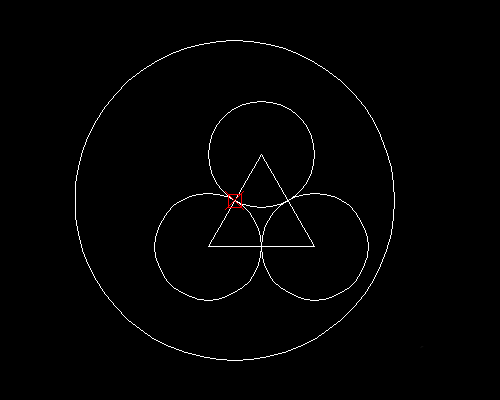

3、延长三角形的边至于大圆相交，以交点为圆心，画等径大圆，与两小圆相切。这里可以看出，大小圆半径为3倍关系。

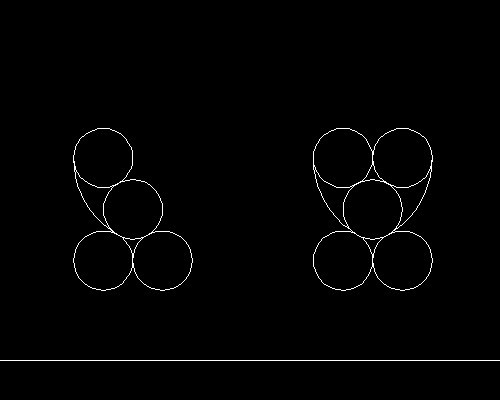

4、删除不需要的直线及圆，作三圆的中轴线。采用相切、相切、半径命令，作半径25的圆与中轴线及大圆同时相切。
5、裁剪圆弧，保留大圆切线弧部分。以三圆中轴为对称中心，镜像大圆弧及小圆。

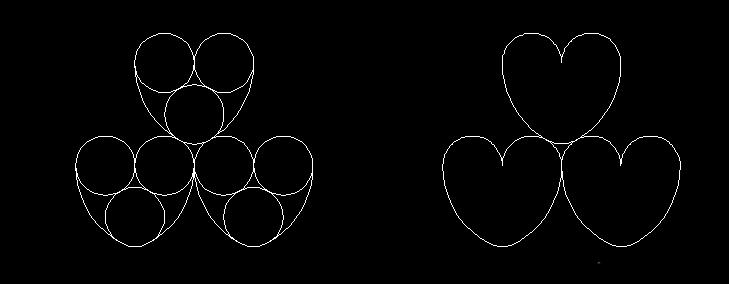

6、以小圆圆心为基准，复制上面的心形雏形图至下面左右两个小圆。裁剪多余的线条，即可得到三个心形线状图。

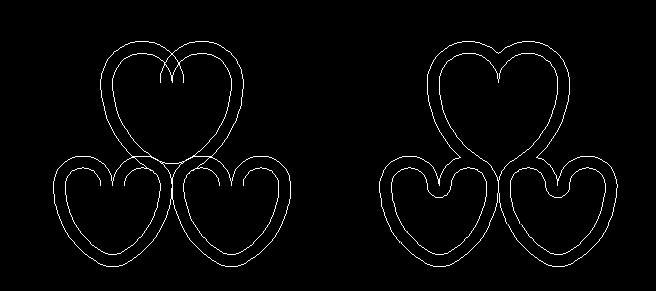

7、上面的心形，以10为距，向外偏移。下面的心形，以10为距，向内偏移。连接过渡处，修剪多余线条。最后得到三个相互连通的心形。

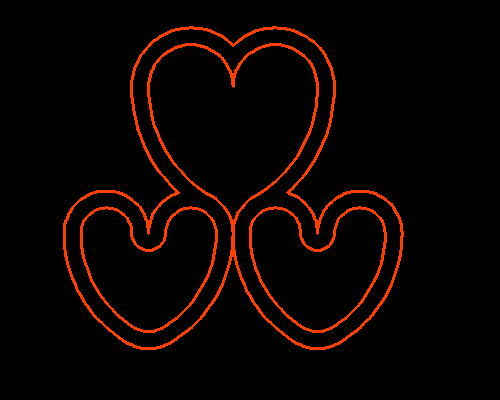

8、最后，自由发挥润色，完成连环三心的绘制。
