之前我们介绍了cad绘制普通卡座平面图的制作方法，那么该怎么绘制特殊的七字型卡座平面图额？下面我们就来看看详细的教程。

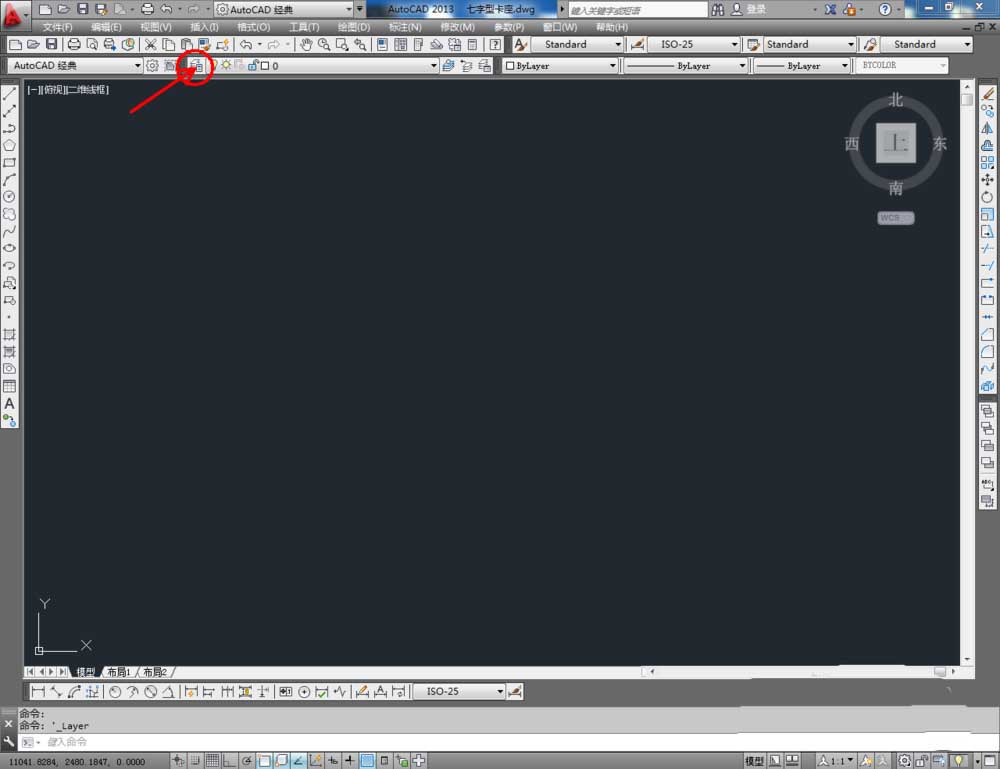

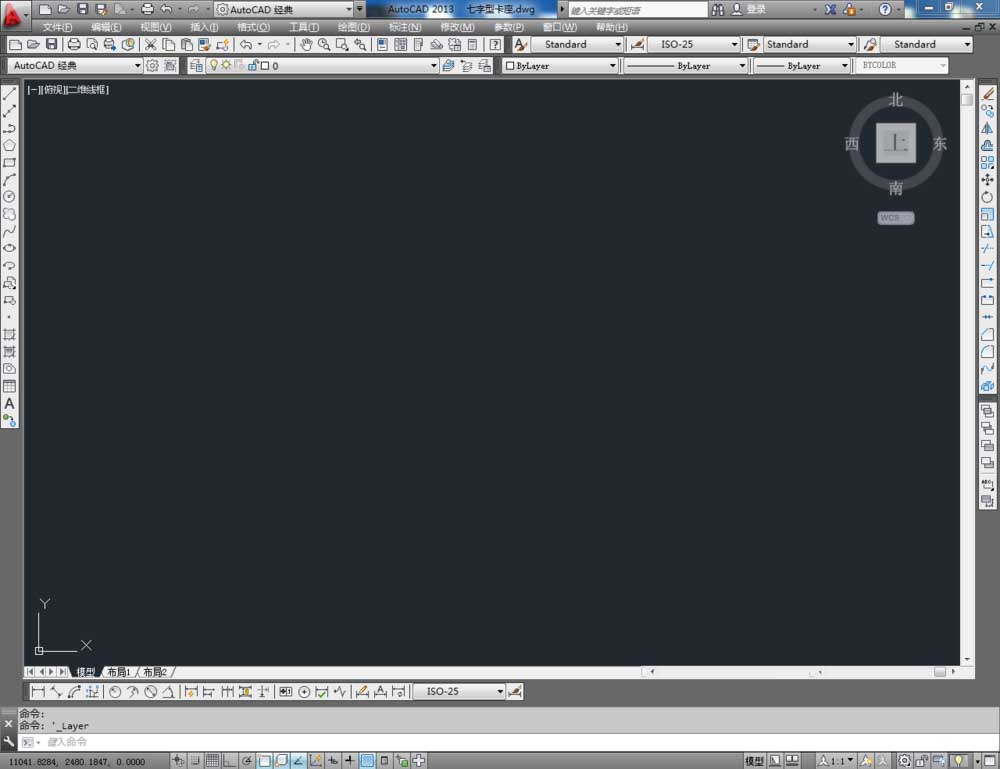

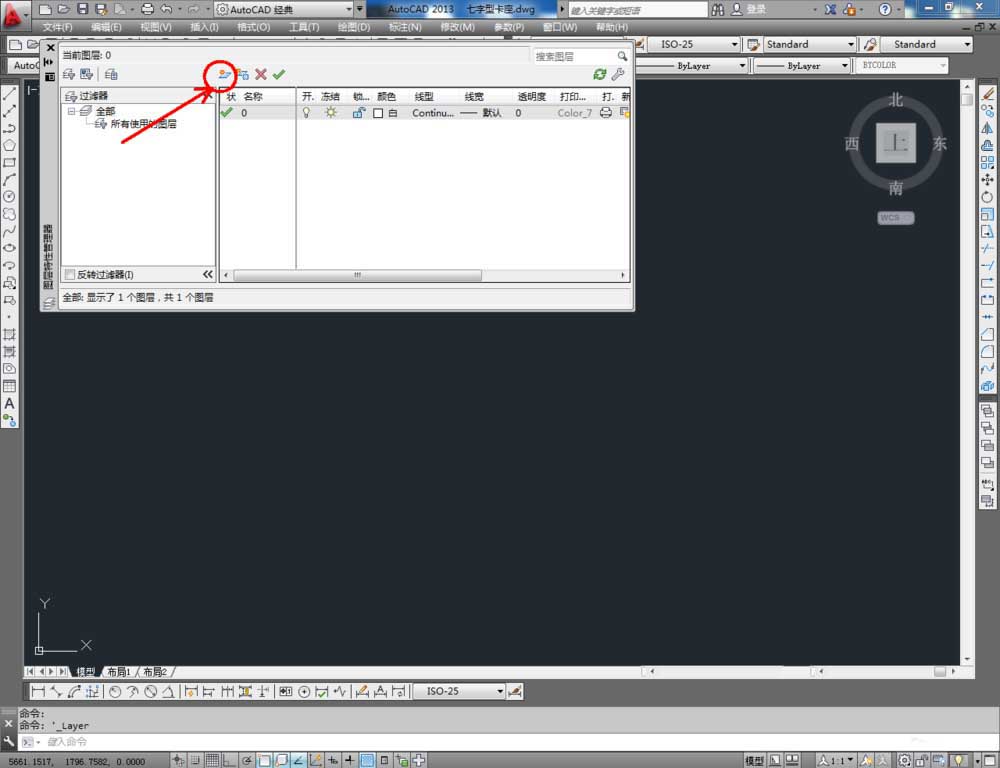

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：七字型卡座。点击色块，按图示设置一个图层颜色，完成七字型卡座图层的设置（如图所示）；

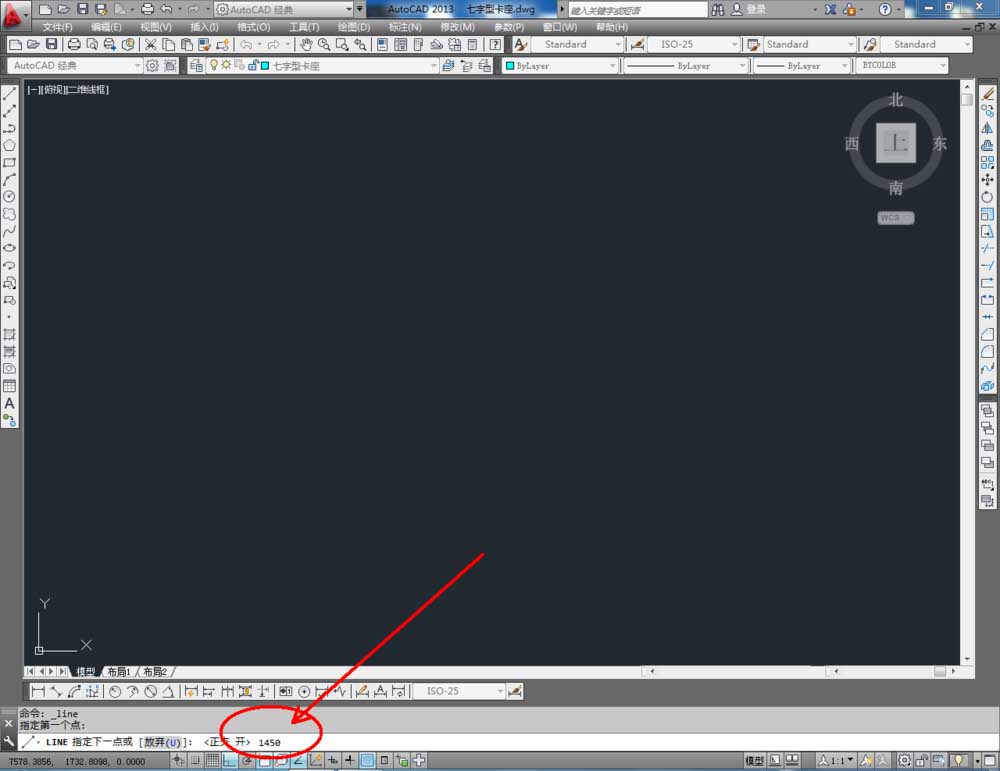

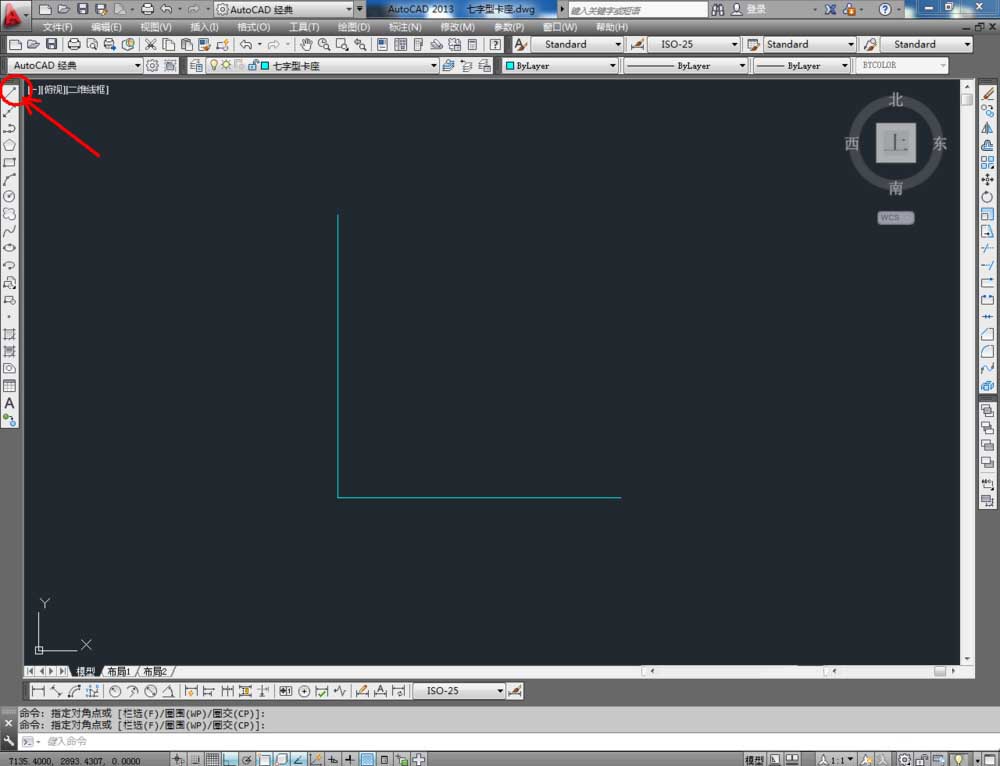

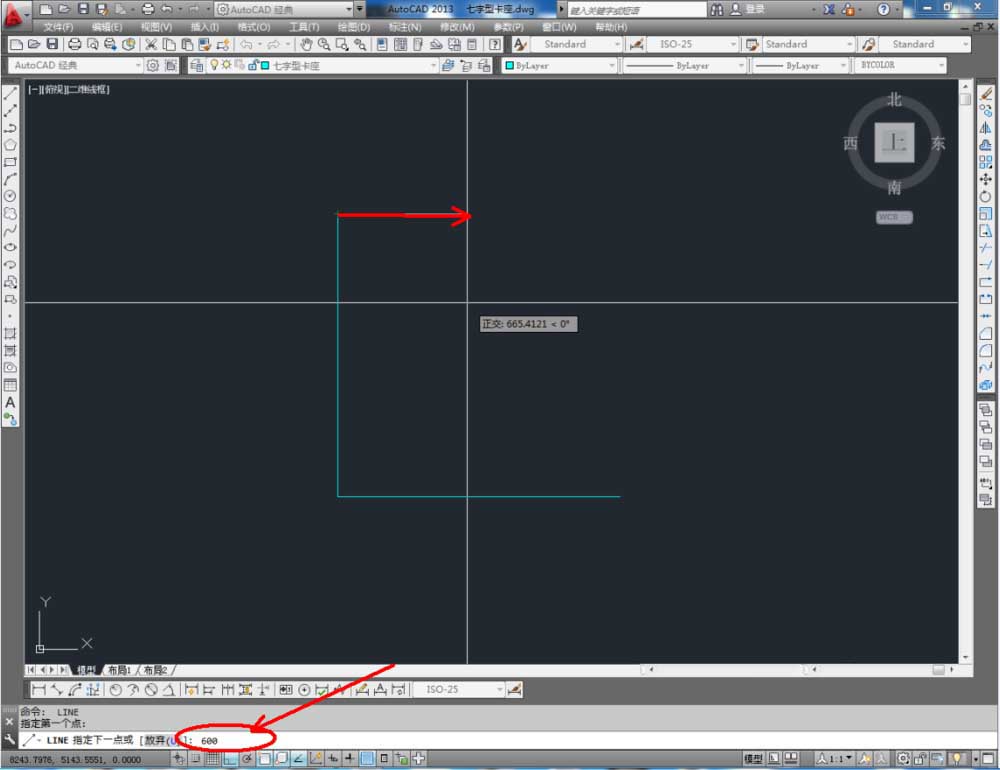

2、点击【直线工具】，在命令栏中输入：1450并点击空格键，完成线段1的绘制后，继续输入：1450加空格键，完成线段2的绘制（如图所示）；

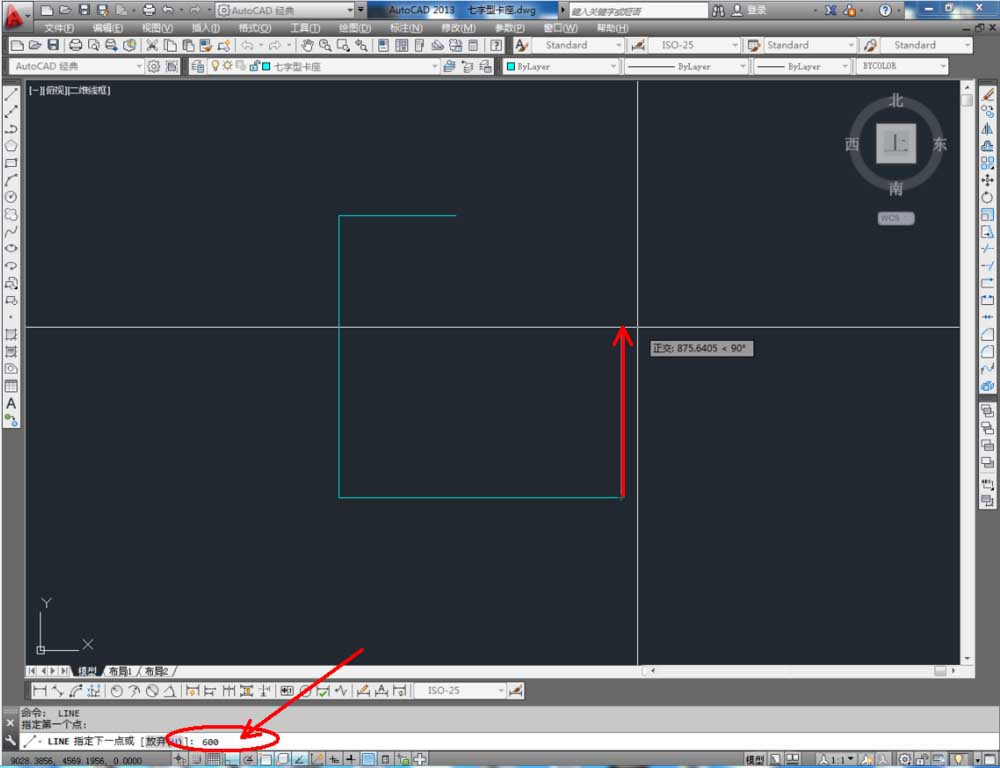

3、点击【直线工具】，按图示参数，依次在命令栏中输入相应的数值，绘制出另外几条线段，完成七字型卡座平面轮廓的制作（如图所示）
4、点击右边工具栏中的【圆角工具】，在命令栏中输入：r并按下空格键，输入数值：300后，鼠标点选图示图案上相邻两线，完成图案的圆角处理（如图所示）；

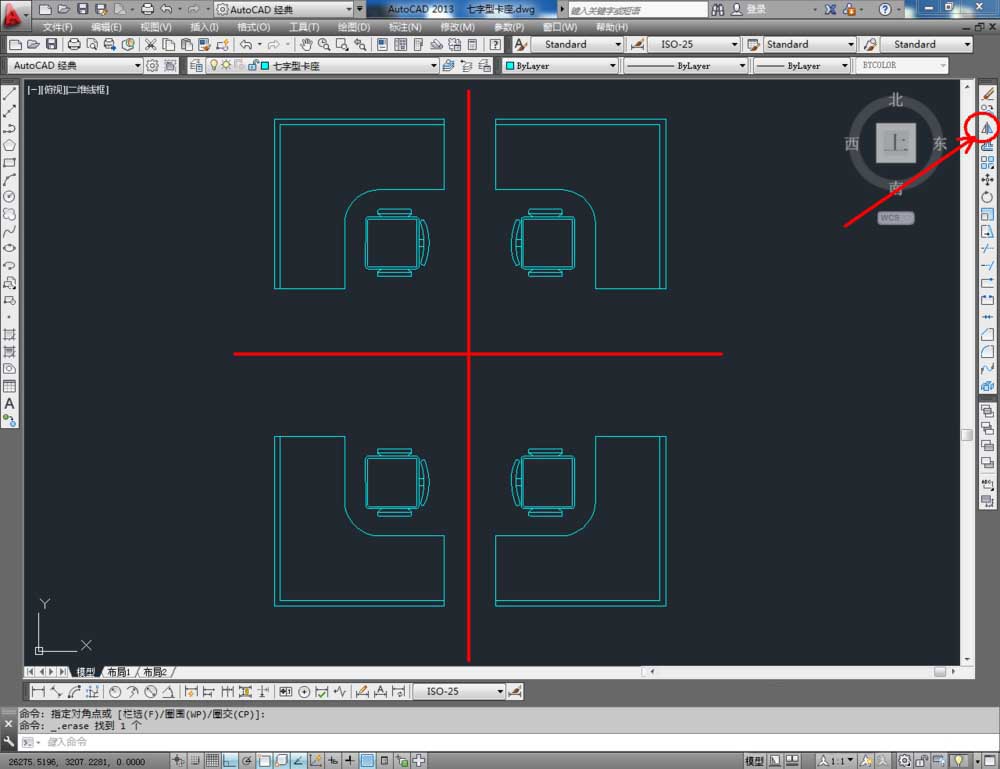

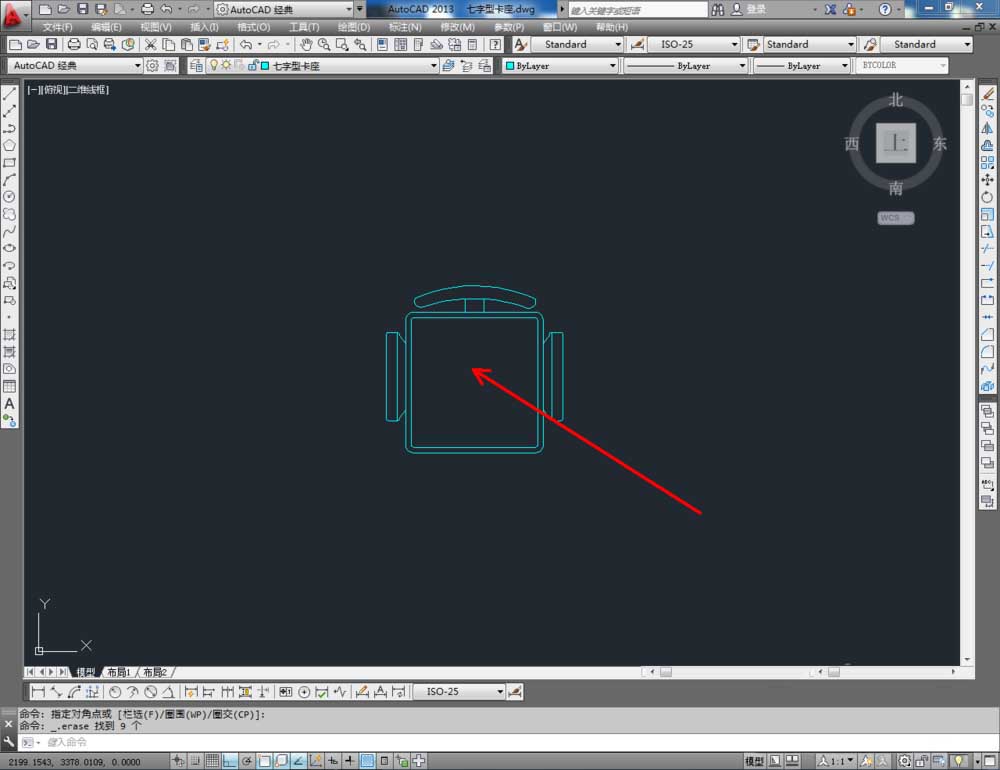

5、将我们制作好的转椅图块导入到文件中，按图示调整好转椅的位置和方向。选中整个卡座，点击【镜像工具】对卡座进行镜像复制，这样我们的七字型卡座平面图便全部制作完成。
以上就是cad绘制七字型卡座平面图的教程，希望大家喜欢，请继续关注脚本之家。
