先将"DISPLAY"层设为当前层，并将当前坐标系设为WCS。22.4.1 创建屏幕AutoCAD提供了三种布尔运算，其中差集运算（SUBTRACT）可用于删除两实体间的公共部分。先创建两个长方体实体，然后在这两个长方体之间做差集运算。选择"Solids（实体）"工具栏中的
图标，并进行如下操作：
Specify corner of boxor[CEnter] <0,0,0>: 50,20,145 Enter
//指定长方体的第一个角点
Specify corneror[Cube/Length]: 400,120,425 Enter
//指定长方体的第二个角点
重复上述操作以（85, 20, 178）、（365, 28, 388）为对角点再创建一个长方体。现在使用"subtract"命令将第二个长方体从第一个长方体中删除。选择"Solids Editing（实体编辑）"工具栏中的
图标，并进行如下操作：
Select solids and regions to subtract fromselectobjects:
//选择第一个长方体作为被减对象
Select objects: Enter
//结束选择
Select solids and regions to subtract ..Select objects:
//选择第二个长方体作为要减去的对象
Select objects: Enter
//结束选择
22.4.2 创建圆角"fillet"命令和"chamfer"命令均可用于三维实体编辑。本例中使用"fillet"命令给显示器的棱边抛圆。调用"fillet"命令，并进行如下操作：
Select first objector[Polyline/Radius/Trim]:
//选择选择长方体的一条边
Enter fillet radius <10.0000>: 5 Enter
//指定圆角半径
Select an edgeor[Chain/Radius]:
//依次选择长方体另外11条边
Select an edgeor[Chain/Radius]: Enter
//结束命令

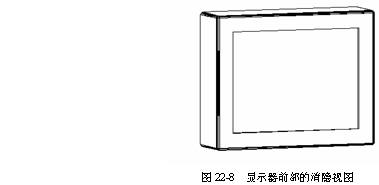

已创建了显示器模型的前半部分，现在使用消隐命令查看结果，如图22-8所示。
22.4.3 创建显示器后半部 在这一步骤中将使用另一种布尔运算——并集，并集运算（UNION）能够合并两个或多个实体（或面域），构成一个组合实体。调用"ddvpoint"命令，弹出"Viewport Preset（视点预设）"对话框，将视点的水平角度和垂直角度分别改为160和20。将该视图命名为"VIEW2"保存起来。
1. 创建第一个实体选择"Solids（实体）"工具栏中的
图标，并进行如下操作：
Specify corner of boxor[CEnter] <0,0,0>: 55,120,162.5 Enter
//指定长方体第一个角点
Specify corneror[Cube/Length]: 395,300,407.5 Enter
//指定长方体第二个角点

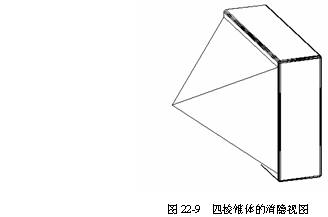

该长方体后侧面中心点与其前侧面的四条边可分别形成四个平面，使用"slice"命令，以这四个平面为剖分平面，将该长方体剖切为一个四棱锥体，其消隐视图如图22-9所示。
2. 创建第二个实体以（85, 120, 160）、（365, 370, 390）为对角点再创建一个长方体。连续使用"slice"命令，将该长方体剖分为一个四棱柱，所用剖分平面分别为：(1) 上部：（350, 370, 375）、（100, 370, 375）、（365, 120, 390）(2) 下部：（350, 370, 175）、（100, 370, 175）、（85, 120, 160）(3) 左部：（100, 370, 375）、（100, 370, 175）、（85, 120, 160）(4) 右部：（350, 370, 375）、（350, 370, 175）、（365, 120, 390）
3. 创建组合实体现在将棱锥与棱柱合并成一个组合实体。选择"Solids Editing（实体编辑）"工具栏中的

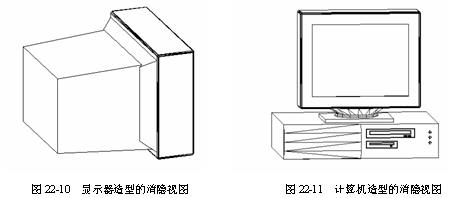

图标，并在提示下选择棱柱体和棱锥体，回车确认后，系统将创建一个组合的实体。现在整个显示器造型就全部创建完了，下面使用消隐命令查看绘制的成果，如图22-10所示。
通过以上各个步骤的绘制工作，已经完成了计算机模型的全部建模过程。如果想得到图22-1所示的效果图，还要进一步在建模的基础上进行渲染工作。用户可在学习第23章的内容后来尝试对计算机模型进行渲染。现在转换到视图"VIEW1"，并使用消隐命令来查看整个模型，此时应如图22-11所示。
