CAD怎么快速测量不规则曲线长度?

在实际工作中，有时需要测量CAD图纸中某些不规则曲线的长度，怎么测量呢，下面是图文详解。

AutoCAD2014 中文精简安装版(附注册机+序列号) 64位

• 类型：3D制作类
• 大小：503MB
• 语言：简体中文
• 时间：2017-03-27

查看详情

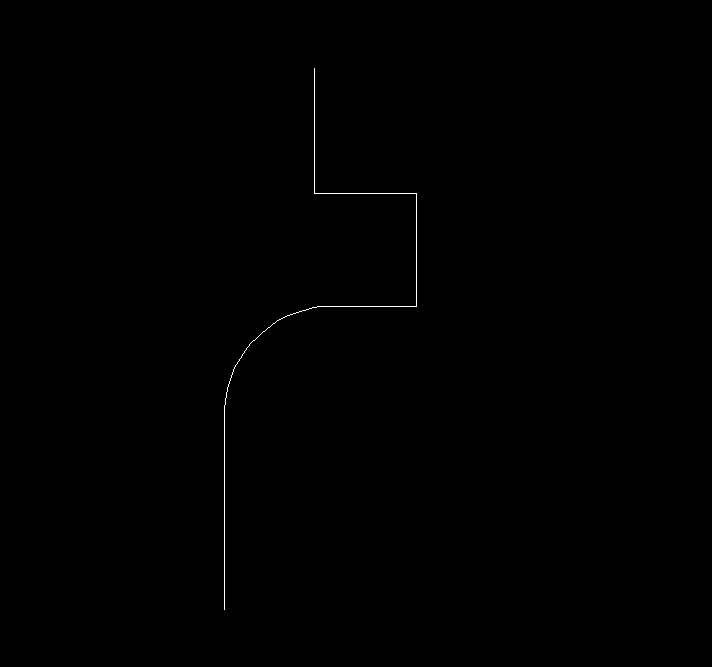

1、首先，画几段直线或曲线。

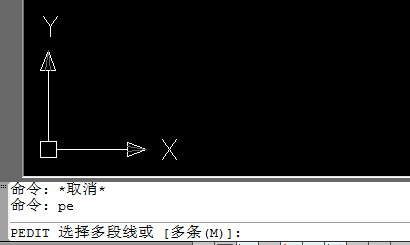

2、用PE命令合并直线曲线，使之成为一段完整的曲线。输入PE，回车。输入M，回车。用鼠标框线直线曲线。

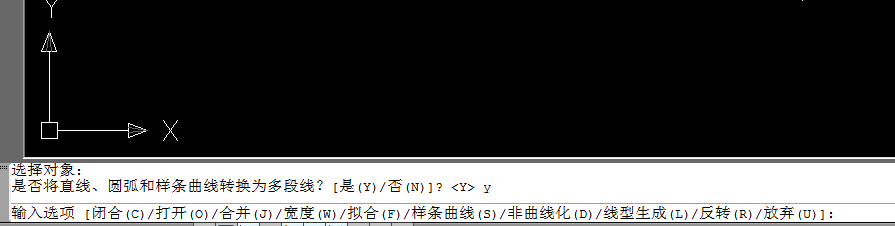

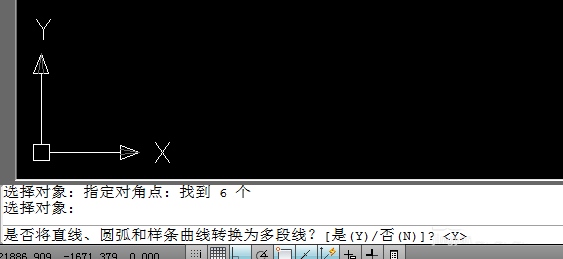

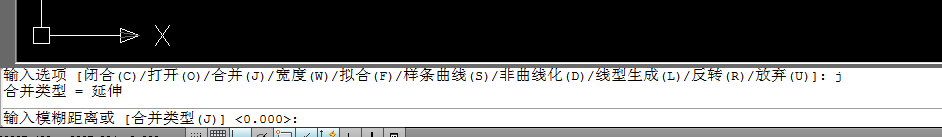

3、输入Y 回车，转换直线曲线为多段线。输入J 回车，合并曲线。现在是一条完整的曲线了。

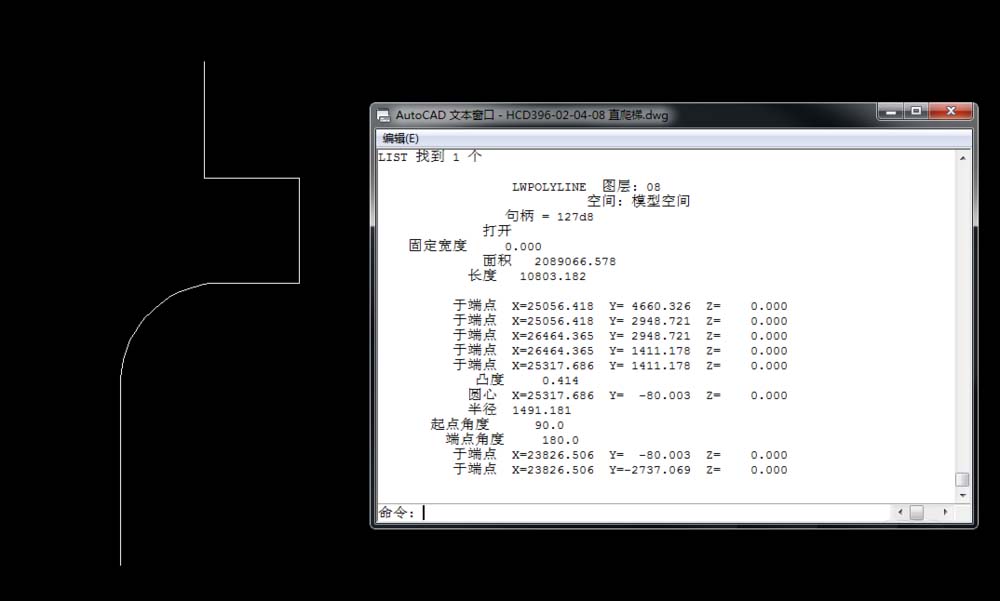

4、输入LI 回车，测量整段曲线长度。
