AUTOCAD绘制风扇扇叶教程

今天小编为大家带来了AUTOCAD绘制风扇扇叶教程，感兴趣的朋友和小编一起到下文了解一下吧。

下面我们来讲解一下绘制方法：

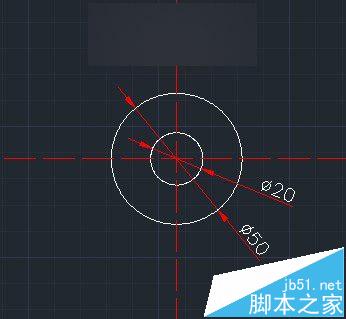

1.先绘制中间的两个圆：

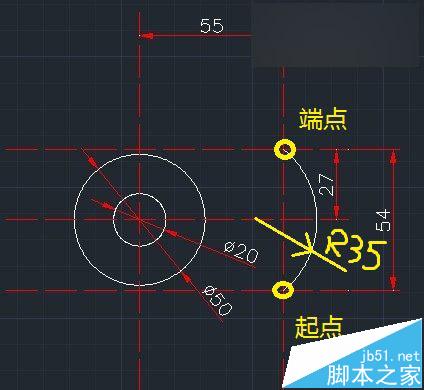

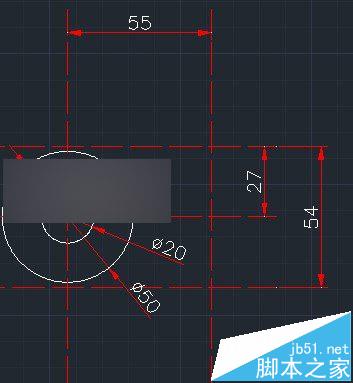

2.用偏移命令便宜55和54这连个尺寸的线段以便绘制R35。然后通过起点、端点、半径绘制圆弧R35。

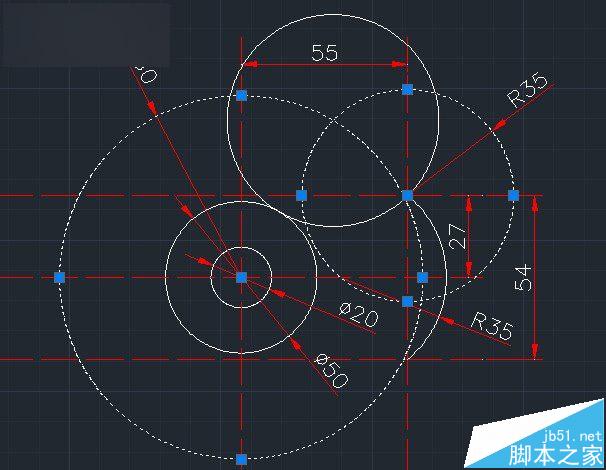

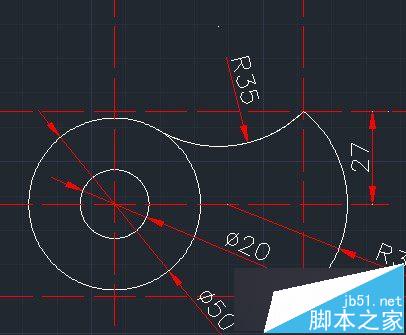

3.画扇叶边上的R35弧线。需要做两个辅助圆，半径分别为R35和R60。然后修剪即可。

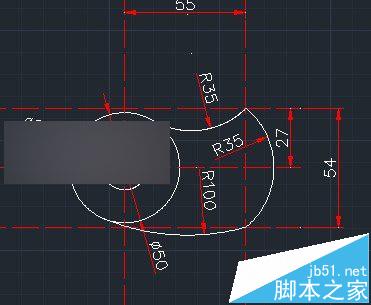

4.画扇叶边的另一条圆弧R100。这和第3步类似，也需要做R100和R65的辅助圆。然后修剪即可。

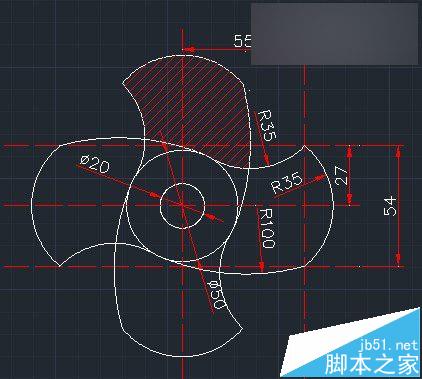

5.阵列画出的四分之一扇叶，然后可得到整个图形。最后填充一下即可完成。

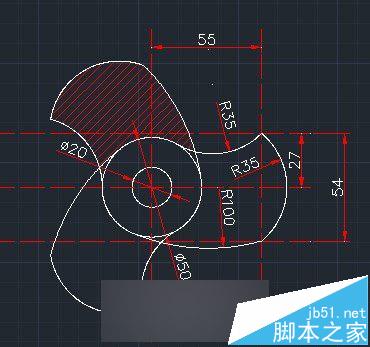

6.同理，三页的也是一样的。

以上就是AutoCAD绘制风扇扇叶方法，希望可以帮助到大家！
