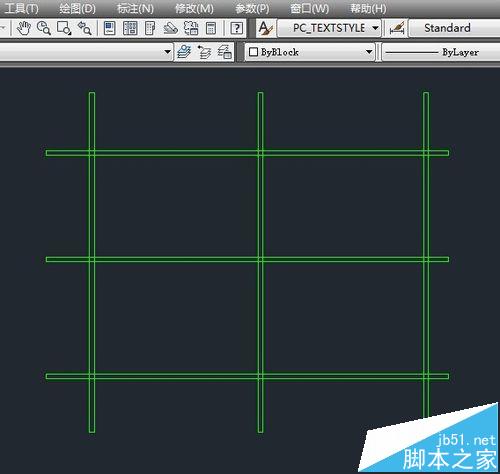

经常用AutoCAD进行设计的朋友可能会碰到如下的问题：在有些CAD文件中用“PL”命令画出的多线段变成了空心的线框，让人看了很不舒服。如下图所示。导致出现这样的问题是因为系统默认的多线段模式发生了改变。下面我教你一招，让“空心”的心的线段马上变成“实心”。

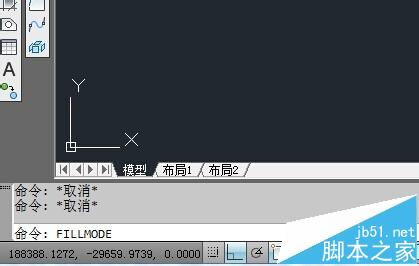

1、打开出现上述问题的CAD文件，在AutoCAD的命令窗口输入“FILLMODE”命令后回车。
2、执行“FILLMODE”命令后可以看到“请输入FILLMODE的新值<0>”提示，提示文字中括号里的数字为“0”，表明当前模式FILLMODE的值是“0”，该值等于“0”代表空心，该值等于“1”代表实心。因此输入“1”并执行（回车）。多线段就变成实心的模式了。但是此时的图形是空心的，依旧没有变成实心，这是因为我们的视图没有更新，需要更新一下视图。

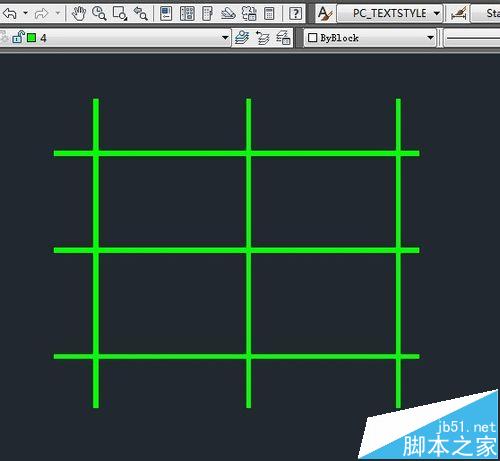

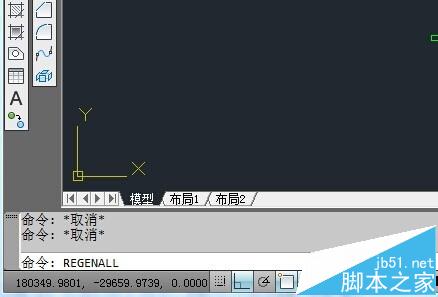

3、输入“REGNALL”命令并执行（或选择菜单命令“视图”——“全部重新生成(A)”）。此时再看原来的图已经变成了实心的多线段了。如下图。
