网上有不少人提类似的问题，在一张图中CTRL+C复制，到另外一张图中CTRL+V，结果发现粘贴的图形变了，跟复制的图形不同。有时候直接能看出来，如果复制的东西比较多，可能事后才发现有些图形变了。如果不了解问题的原因，一定会觉得很奇怪。下面就跟大家讲一下为什么会这样，怎样避免出现类似的问题。
CAD中保存了很多样式，比如文字样式、标注样式、多线样式等，图中还会有一些命名的图块，这些样式和图块定义都有名字，一个名字只能对应一个设置，当两张图中有同名的样式或图块但设置不同时，就会出现这样的问题。为了弄清楚这个问题，我们用图块为例来介绍一下这个问题。
重现图块复制粘贴变化的状态

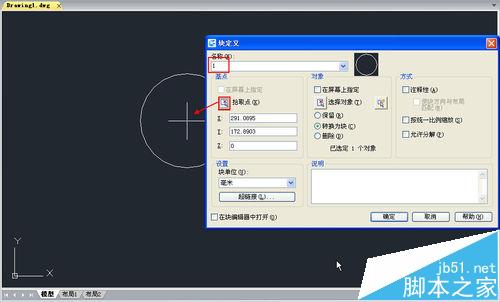

1、新建一张图纸，画一个圆，输入B，回车，将圆定义成图块，块名设置为1，插入点设置在圆的圆心，如下图所示。
2、单击新建按钮，新建一张空图，绘制一个矩形，输入B，回车，将矩形定义成图块，块名也设置为1，插入点设置在矩形的某个角点，如下图所示。

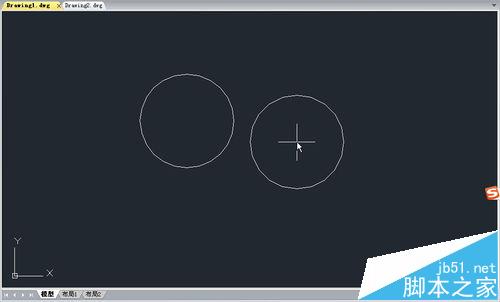

3、选择矩形图块，按CTRL+C，切换到前一张图纸（浩辰CAD或AUTOCAD 2014以上版本可以直接单击文件标签栏的文件名，低版本可以按CTRL+TAB或从窗口菜单中选择），按CTRL+V, 我们可以看到明明复制的是矩形，但粘贴过来的却是圆，如下图所示。

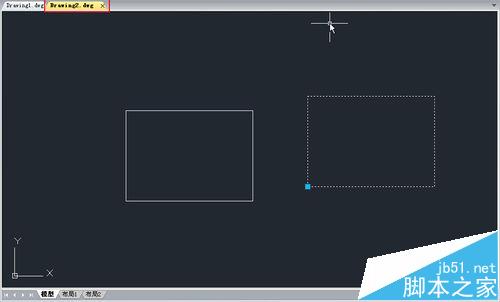

4、我们可以反过来在这张图中选中圆形的图块，复制粘贴到另一张图，会发现粘贴的是矩形，如下图所示。
5、通过上面的操作我们应该清楚了图块粘贴时发生变化的原因了，就是两张图中图块的名字相同，我们复制过来的时候，粘贴时图块自动变成了当前图中同名的图块。
二、图块重名的解决办法
解决办法很简单，就是让他们名字不同。

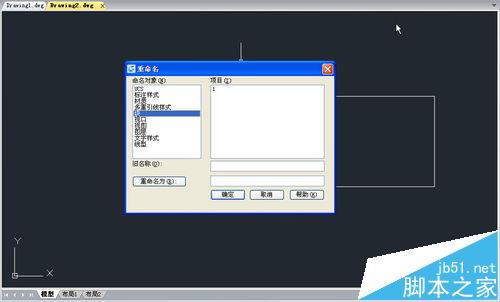

1、切换到任意一张图纸，输入REN，回车（或者在格式菜单中找到重命名命令），打开重命名对话框，如下图所示。

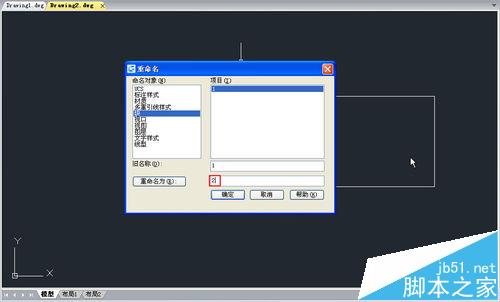

2、在左侧的列表中选择“块”，在右侧的列表中选择“1”，在“重命名”框内输入2，如下图所示，单击确定按钮，将图块名从1改成2 。
3、再选中图块，CTRL+C，切换到另一张图，CTRL+V，这次我们可以看到粘贴的图块是正确的了，如下图所示。
小结：
CAD中图块和样式名对应的设置只能是唯一的，因此我们在给图块和各种样式命名时需要注意，不要图省事，直接设置1、2等简单的名字，而要根据特征起一个容易分辨的名字，不同的图块用不同的名字，保证不同图纸中同名图块的图形是相同的，这样才不会出现这样的问题。
注意事项：
以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件。
