我们在使用SolidWorks完成了三维绘图之后，有可能会需要将其转化为Cad所能打开的文件，以便于在Cad中进行编辑。反之，也可能会遇到Cad转SolidWorks的时候。不过很多人不知道如何在这两者中进行转换。这里介绍一下。

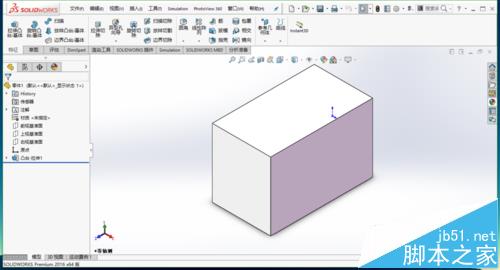

1、打开SolidWorks文件之后，在其中有如图所示的三维图，现在要做的就是将其转换到Cad中。

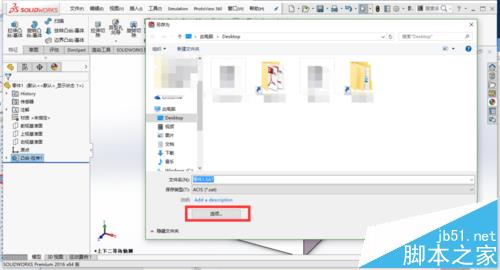

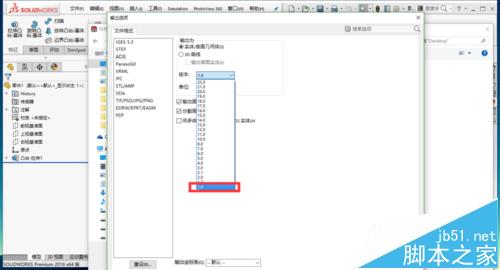

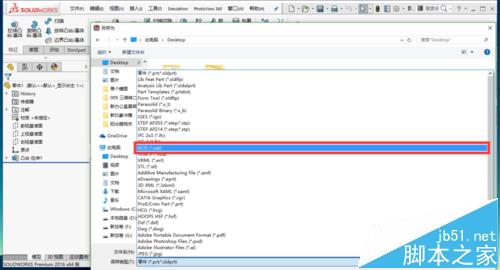

2、选择“文件”-“另存为”，在“保存类型”下拉列表中选择“ACIS（*.sat）”。这时，再选择“选项”，设置输出的版本为“1.6”。版本越低越好。

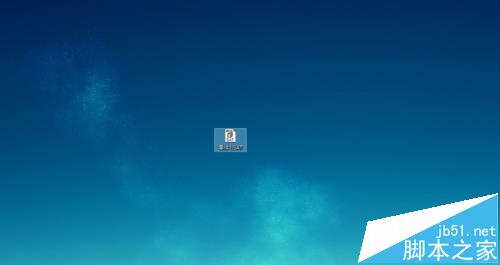

3、点击了保存之后，就会在我们设定的路径中出现后缀名为sat的文件。

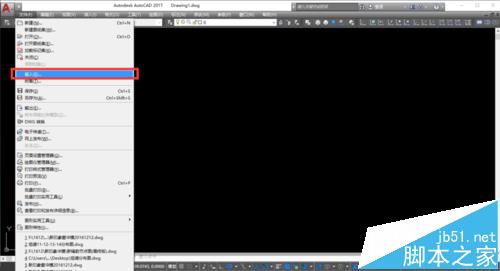

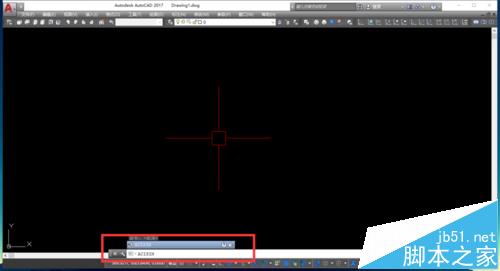

4、打开Cad，选择“文件”-“输入”，或者命令行输入“ACISIN”。

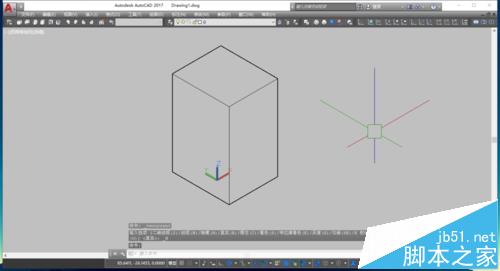

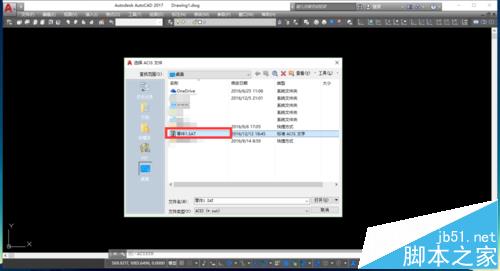

5、在“选择ACIS文件”中，将我们刚才保存的文件选中。这个时候，再调整视图，以及视觉样式，就可以在Cad中看到三维图了。

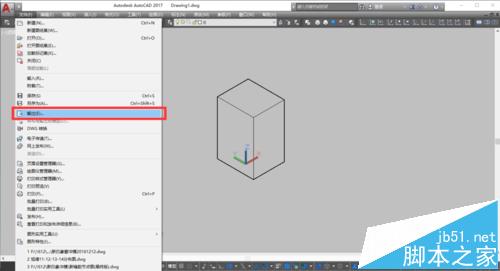

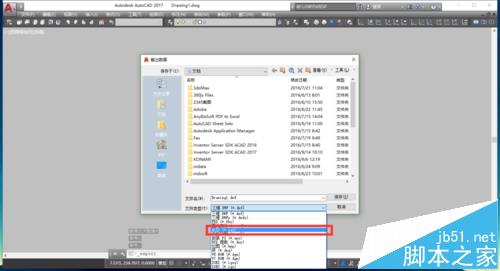

6、反过来，Cad转SolidWorks，当然就是“文件”-“输出”，在“文件类型”中选择“ACIS（*.sat）”。也可直接命令行“ACISOUT”。

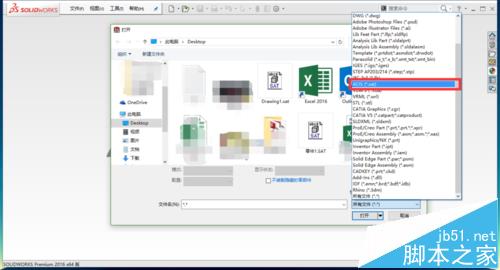

7、然后在SolidWorks中，“打开”，选择文件类型为“ACIS（*.sat）”。选择刚才保存的文件即可。
注意事项：
三维图形如果过于复杂，可能会失败。
