Android中layer-list基本使用详解

所属分类：软件编程 / Android 阅读数： 113

收藏 0赞 0分享

使用layer-list可以将多个drawable按照顺序层叠在一起显示，默认情况下，所有的item中的drawable都会自动根据它附上view的大小而进行缩放，

layer-list中的item是按照顺序从下往上叠加的，即先定义的item在下面，后面的依次往上面叠放

例子

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android" >

  <item >
    <shape android:shape="rectangle" >
      <solid android:color="#0000ff"/>
    </shape>
  </item>

  <item android:bottom="25dp" android:top="25dp" android:left="25dp" android:right="25dp">
    <shape android:shape="rectangle" >
      <solid android:color="#00ff00" />
    </shape>
  </item>

  <item android:bottom="50dp" android:top="50dp" android:left="50dp" android:right="50dp">
    <shape android:shape="rectangle" >
      <solid android:color="#ff0000" />
    </shape>
  </item>
</layer-list>

布局

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  android:layout_width="match_parent"
  android:layout_height="match_parent">
  <ImageView
    android:layout_width="150dp"
    android:layout_height="150dp"
    android:background="@drawable/layer_list"/>
</LinearLayout>

效果图

红色item最后定义在最上方，绿色item中间，最先定义蓝色最下边

这里设置了android:bottom="50dp" android:top="50dp" android:left="50dp" android:right="50dp"属性
android:top="50dp";表示该item上边以ImageView上边界往里面缩了50dp
android:bottom="50dp"表示该item下边以ImageView下边界往里面缩了50dp
android:left="50dp";表示该item左边以ImageView左边界往里面缩了50dp
android:right="50dp";表示该item右边以ImageView右边界往里面缩了50dp

android:bottom="25dp" android:top="25dp" android:left="25dp" android:right="25dp"类似

layer-list给指定view实现三面边框

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android" >


  <item >
    <shape android:shape="rectangle" >
      <solid android:color="#ff0000"/>
    </shape>
  </item>

  <item android:bottom="2dp" android:top="2dp" android:right="2dp">
    <shape android:shape="rectangle" >
      <solid android:color="#ffffff" />
    </shape>
  </item>


</layer-list>

布局

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  android:orientation="vertical" >


  <LinearLayout
    android:layout_width="150dp"
    android:layout_height="50dp"
    android:background="@drawable/border"
    android:layout_gravity="center"
    android:orientation="vertical"
    >
  </LinearLayout>
</LinearLayout>

效果图

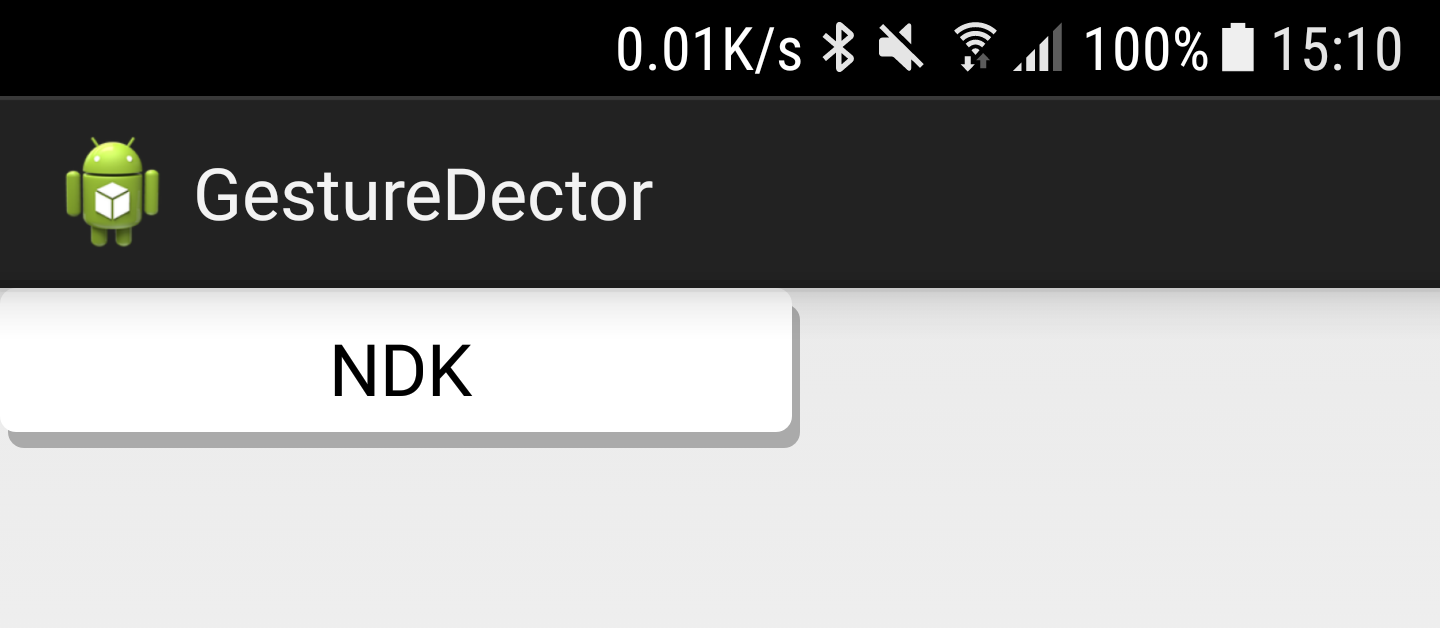

实现带阴影的按钮效果：

代码：

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
  <item android:state_pressed="true">
    <!-- 灰色阴影 -->
    <layer-list>
      <item
    android:left="2dp"
    android:top="4dp">
    <shape>
      <solid android:color="@android:color/darker_gray" />
      <corners android:radius="4dp" />
    </shape>
  </item>

     <!-- 红色前景 -->
    <item
    android:bottom="4dp"
    android:right="2dp">
    <shape>
      <solid android:color="#FF0000" />
      <corners android:radius="4dp" />
    </shape>
  </item>
    </layer-list>

  </item>


  <item>

    <!-- 灰色阴影 -->
    <layer-list>
      <item
    android:left="2dp"
    android:top="4dp">
    <shape>
      <solid android:color="@android:color/darker_gray" />
      <corners android:radius="4dp" />
    </shape>
  </item>

     <!-- 白色前景 -->
    <item
    android:bottom="4dp"
    android:right="2dp">
    <shape>
      <solid android:color="#FFFFFF" />
      <corners android:radius="4dp" />
    </shape>
  </item>
    </layer-list>

  </item>
</selector>

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持脚本之家。
