3dmax中想要使用棋盘格、砖墙等网格贴图的材质贴图，但是模型是不规则的形状而使贴图在模型上各个部分不对称，该怎么解决这个问题呢？下面我们就来看看详细的教程。
1、如图，启动3dmax并建立一个这样的不规则多边形模型。

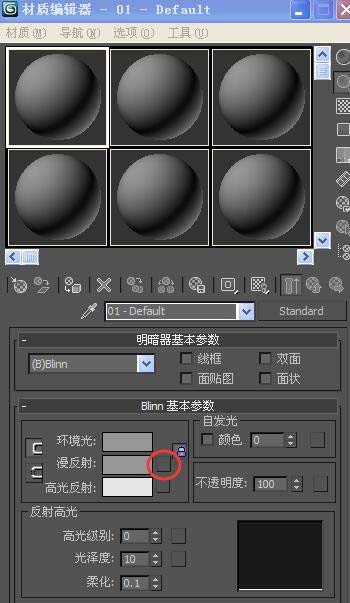

2、打开“材质编辑器”，选择一个材质球。并点击“漫反射”后的小方块，打开它的满发射贴图通道。

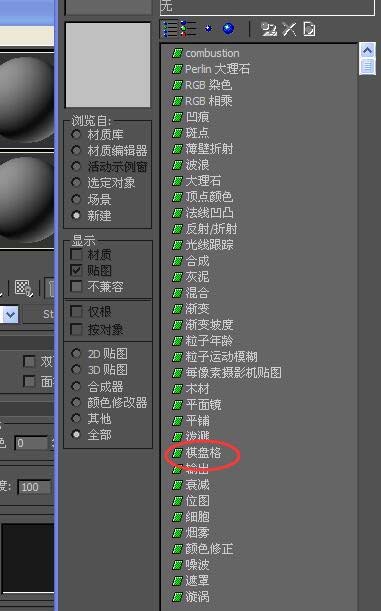

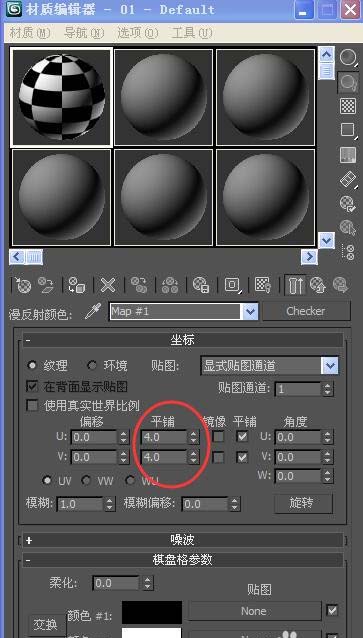

3、为漫反射指定一个“棋盘格”的程序贴图，并设置参数如图所示。

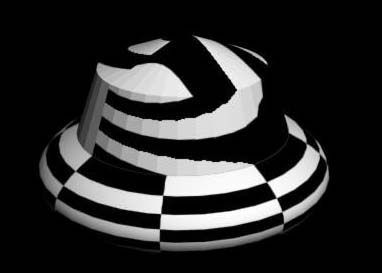

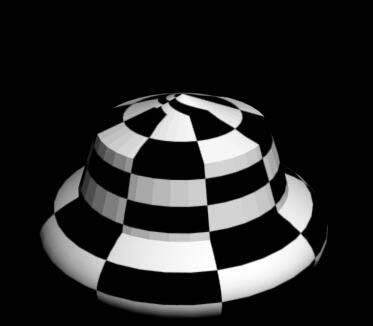

4、将材质赋予模型，然后渲染，可以看出，虽然系统自动给模型指定了“贴图坐标”，但是贴图在模型形状和大小差异很大，而且出现一定程度的变形，使模型看起来缺乏整体感和真实感。

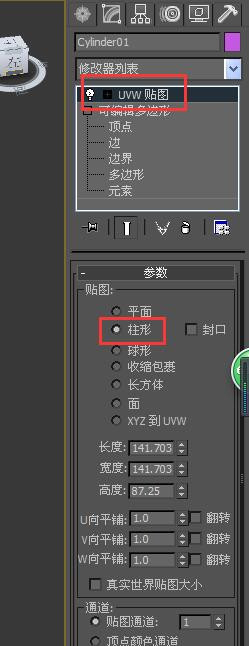

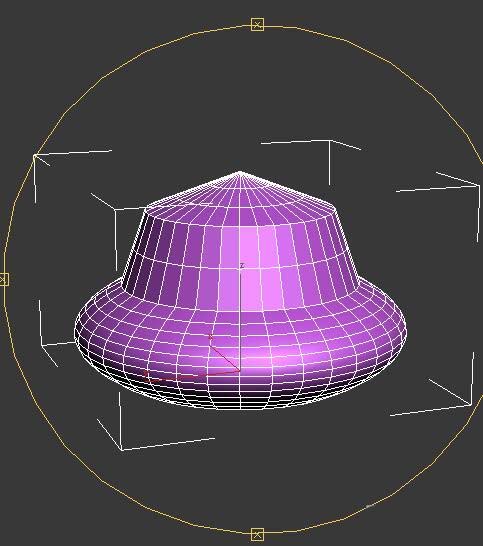

5、一般的方法是为模型整体或者选定的面再重新再添加一个“UVW修改器”进行调整。如图：

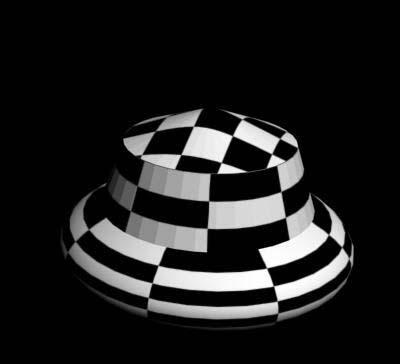

6、调整后渲染结果如图。虽然较前面有一定的改善，但还是存在无法解决的问题。所以我们需要更进一步的方法。

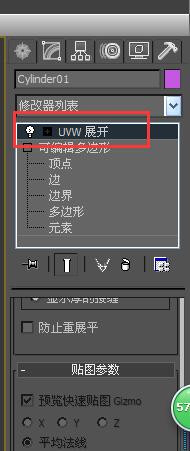

7、删除多边形上多余的修改器。然后打开修改器面板，为模型添加一个“UVW展开”修改器。

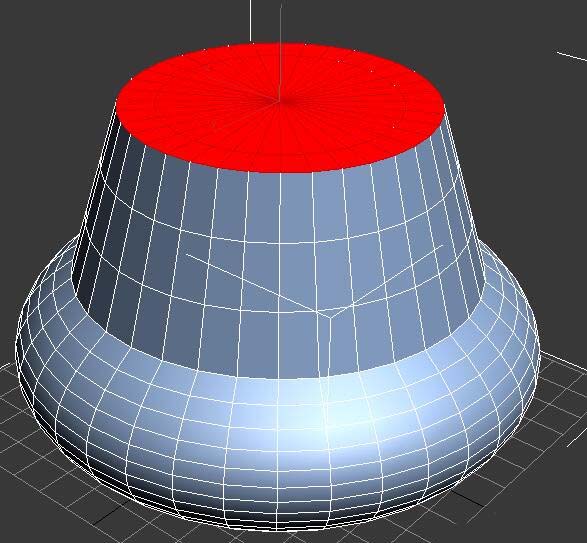

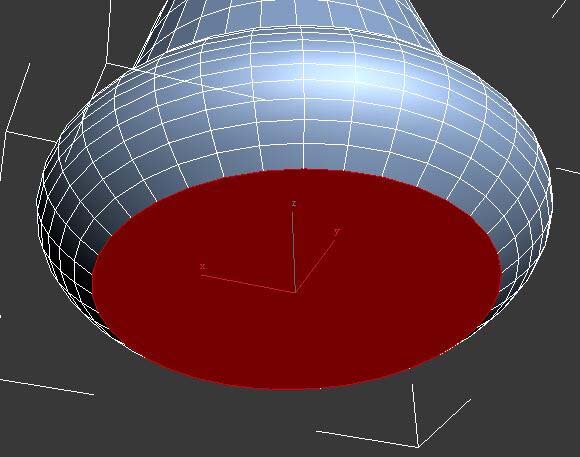

8、打开“uvw展开”修改器的子层级，点击“面”。也就在面层级下操作。然后选择在模型上选择如图所示的面。

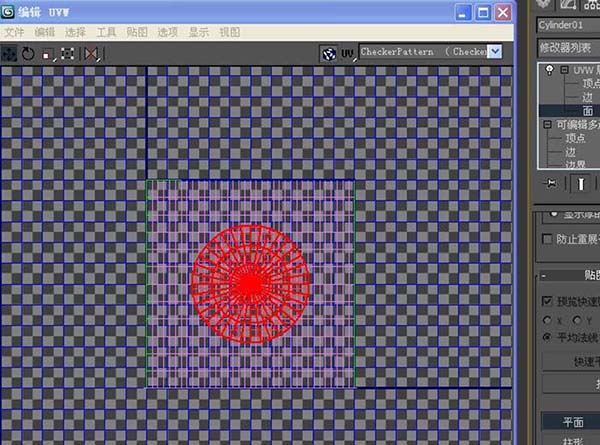

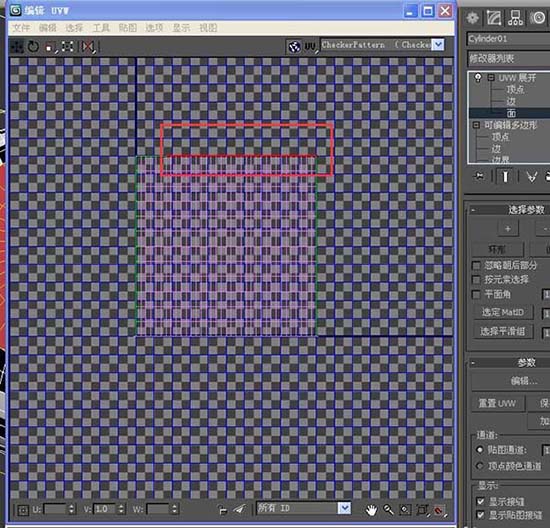

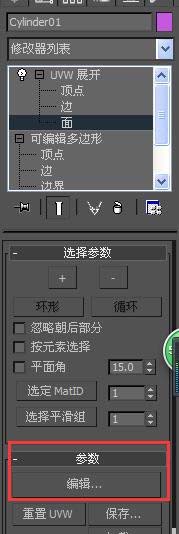

9、然后在“UVW展开”修改器操作面板中点击“编辑”，从而打开如图所示的“UVW展开”编辑面板，这里可以对模型指定面就行贴图“uv”坐标的精细修改和调整。编辑面板中红框标注，而且也是红亮显示的就是模型中相对应的面。而且你也可以看到棋盘格贴图就是图中的块状贴图。

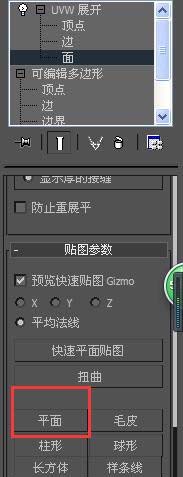

10、因为我们选定的是一个“平面”，所以在“uvw展开”修改器操作面板中找到图中所示“面”点击，也就是单独为这个面添加了一个“平面”贴图坐标。
11、点击后，它会在展开修改器编辑面板中高亮显示，然后再点击一次关闭“平面”。记得，第一次点击“平面”是指定贴图坐标，点击后一定要再次点击，才能对这个坐标进行调整操作，或者对下一个模型中的“面”进行编辑操作。完成上述操作后，你可以在编辑器中将已指定好贴图坐标的面进行移动，将其移动到边上，以便对模型的其他部分进行同样的操作。

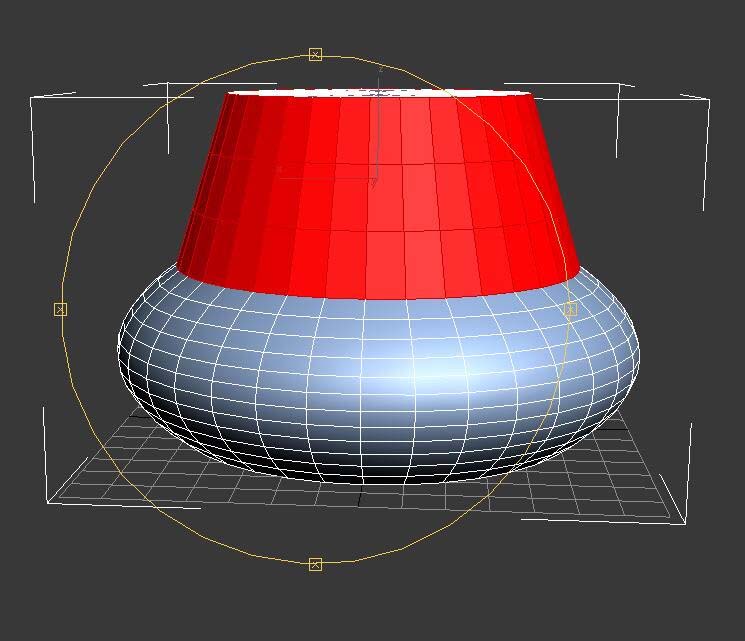

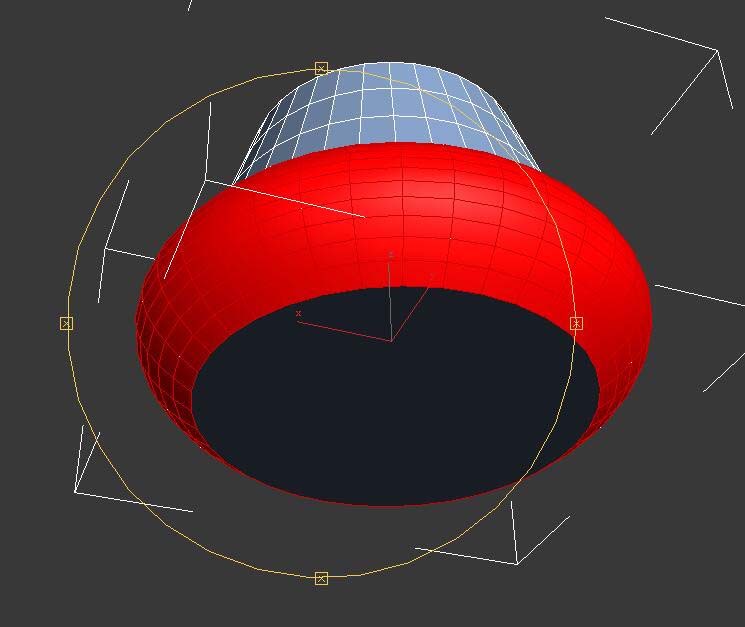

12、在模型中选折你要调整的另外一个部分，如图，并重复上述步骤。

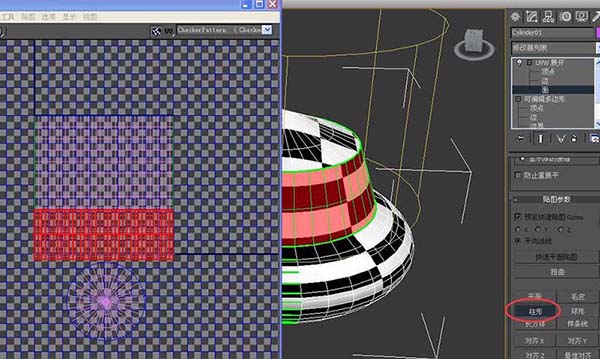

13、继续对模型的其他部分的选择并进行“uvw展开”操作。是平面就为其指定“平面”展开，是“柱形”就进行柱形展开，依次类推。

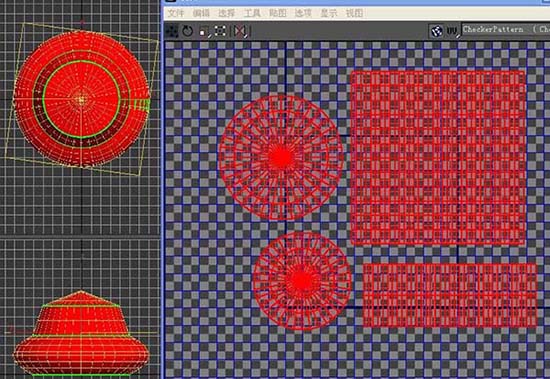

14、全部部分操作完后，“编辑”面板显示如图。
15、这个时候，可以渲染看下，效果已经比之前好很多，但是还是整体上存在太大不一致情况，进一步调整。

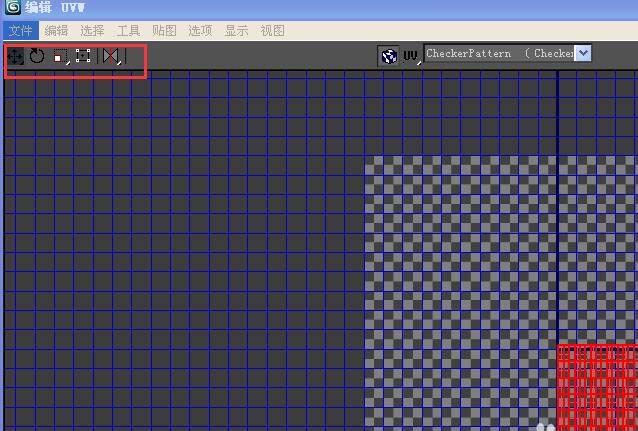

16、通过编辑面板中红框标注处的各种缩放和点选移动工具，对面板中各个部分的贴图UV进行进一步的精细调整。

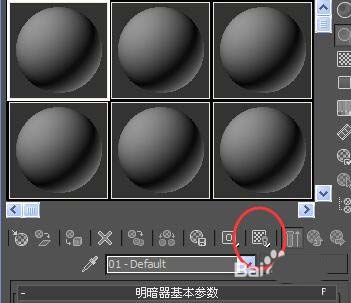

17、在调整过程中，可以开启材质编辑器中的“在视图中显示标准贴图”功能，从而一边看效果一边调整。而且注意看你调整的位置大小和背景的贴图的对应关系。

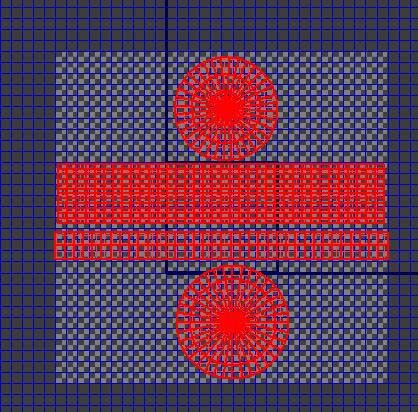

18、调整完成后UV效果如图.

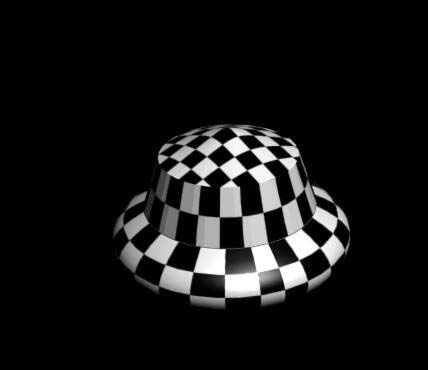

19、渲染后，效果比之前有很大改善，模型的整体协调感完整感都有很大提高。
以上就是3dmax不规则模型贴图的技巧，需要的朋友可以收藏一起，请继续关注脚本之家。
