很多大学生或者专业人士经常使用CAD进行平面图形的绘制，在图形绘制的时候一般需要设置不同的线型、不同的颜色等，并且便于后期更改需要将同一情况的线设置为一个图层，那么CAD中如何设置图层呢？

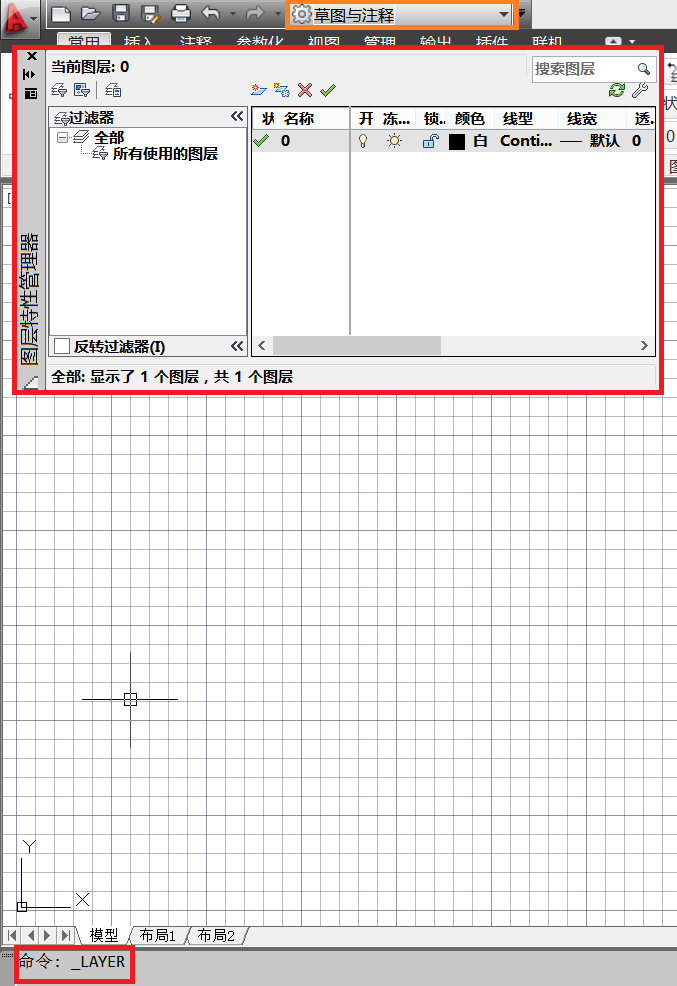

1、首先，打开CAD软件。CAD中有不同的操作界面，界面不同，操作方法不太相同。首先介绍“草图与注释”界面，打开该界面后，可以在命令行输入“_layer”,可以弹出图层特性管理器。
2、在“草图与注释”界面也可以通过菜单栏进行操作，在“图层”选项框中，点击“图层特性”按钮，即可弹出图层特性管理器。

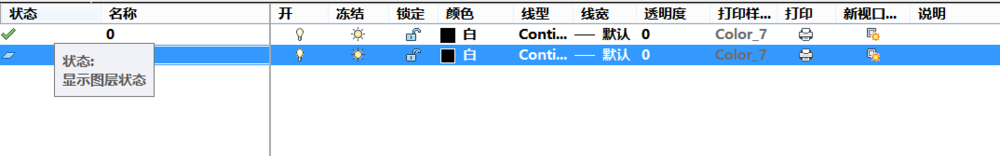

3、在图层特性管理器中，点击新建图层按钮或者ALT+N快捷键，即可新建图层。在新建图层中，即可进行命名、线型、线宽、颜色等操作。

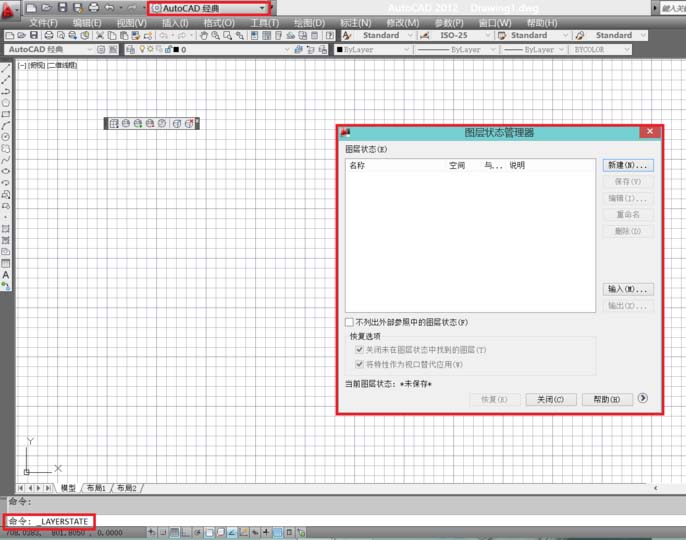

4、在“AutoCAD经典”界面中，在命令行输入“_layerstate”命令，可以弹出图层状态管理器。
5、在“AutoCAD经典”界面中，菜单栏中直接点击“图层状态管理器”按钮，也可弹出该管理器。弹出管理器窗口后，即可进行相应操作。

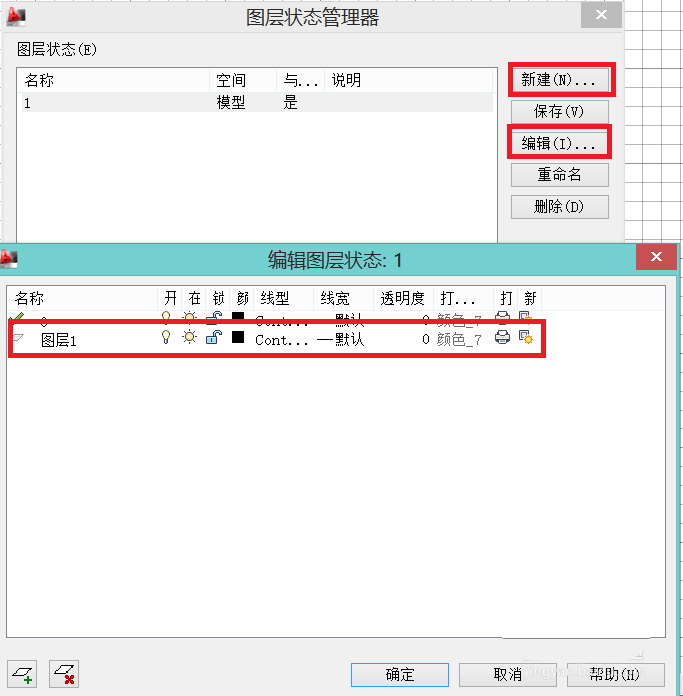

6、在弹出管理器后，可以新建一个图层。点击“新建”按钮后，对该图层进行命名，命名完成后，点击“编辑”按钮。即可进行相关操作。可以根据需要进行设置，每个图层颜色最好不一样，已进行区分。
