本教程是向大家介绍3DSMAX演示一个硬表面模型UV展开的方法，内容有点多，但介绍地很详细，教程实用性很强，转发过来，希望对大家有所帮助。
具体操作步骤如下：

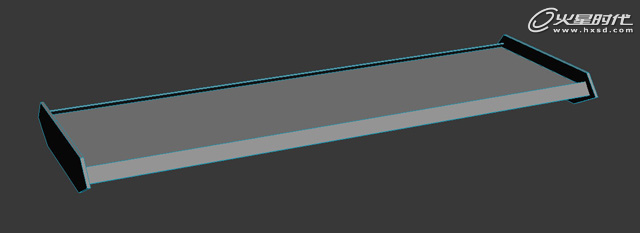

首先创建一个简单的模型，这个并不是很复杂，但是它有足够的面，不同的形状，让我以不同的技术为大家讲解如何进行应用。 （图01）
图01
第一步
我们将首先成立一个检查模式，我们可以直观地看到材质贴图是否产生拉伸，以及快速的解决这个问题。

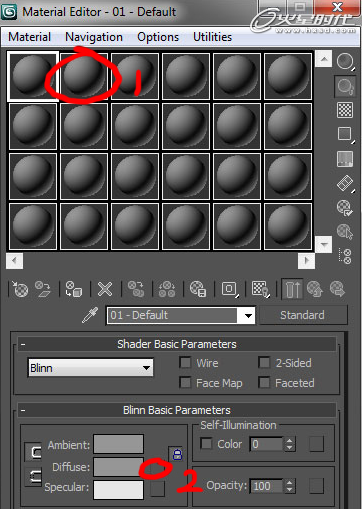

打开材料编辑器（M键），选择材质球，在其中建立你的检查模式。下一步，根据Blinn材质球的基本参数 ，你会看到Ambient、Diffuse和Specular三个属性。点击Diffuse后面的小方框。（图02）
图02
第二步

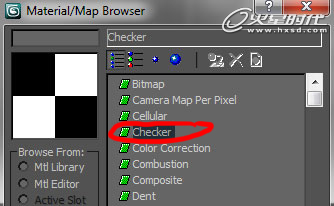

在弹出的Material/Map Browser 中选择Checker。（图03）
图03
第三步

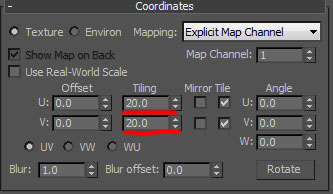

现在，该贴图已经加载到材质球上，我们要设置平铺，以便我们能更清楚地看到模型上一个细小的拉伸。将Tiling的U和V的值改为20或更高的值。（图04）
图04
第四步

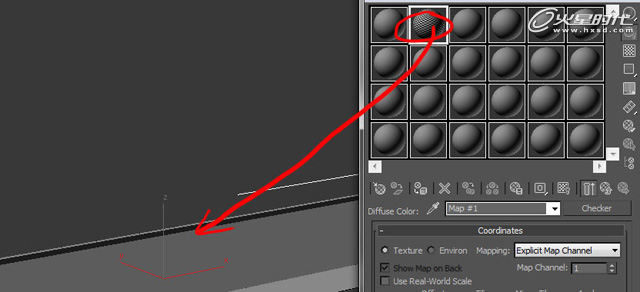

将这个材质球赋予给模型。（图05）
图05
第五步

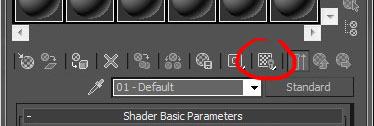

尽管我们将材质赋予给了模型，但模型显示的还是灰色。为了使我们的观察材质，我们需要点击下图的按钮，这样网格才会在模型上呈现。（图06）
图06
第六步

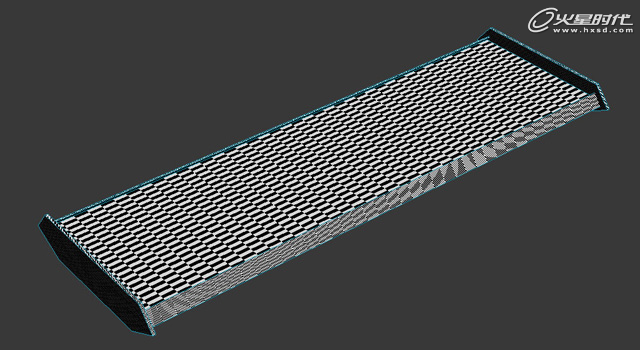

现在看下模型，有一些非常大的拉伸，现在我们要解决这个问题。（图07）
图07
第七步

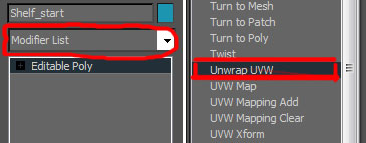

首先，我们将模型的UV进行拆分，在Modifier下拉菜单中选择Unwrap UVW。（图08）
图08
第八步
点击Parameters下的Edit按钮，弹出Edit UVWs窗口。（图09）
图09
第九步

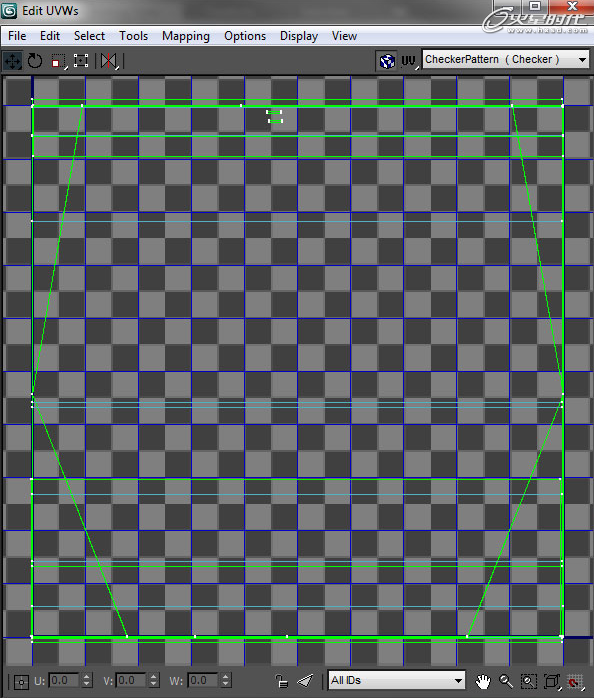

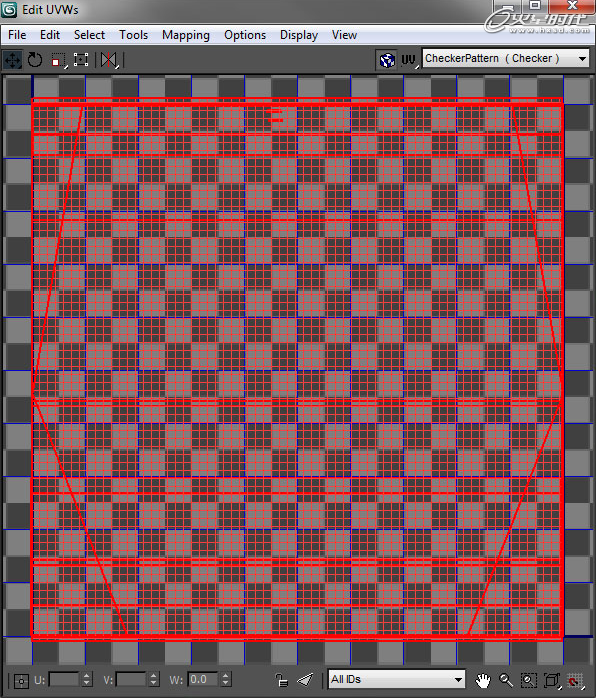

这个窗口包含所有模型的UV信息，现在的UV布局非常乱，不知道哪里是什么。
下面我就告诉你如何将这个进行整理，并且过程非常简单。（图10）
图10
第十步
3ds Max软件有一个很好的小方法，将模型的每一个面自动拉平。 打开Unwrap UVW的下拉菜单，选择Face。（图11）
图11
第十一步
移动到Edit UVWs窗口，Ctrl + A选择所有。（图12）
图12
第十二步
下一步选择Mapping > Flatten Mapping…（图13）
图13
第十三步

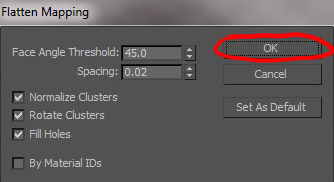

弹出Flatten Mapping窗口，在这个窗口中你可以看到几个属性，而我一般使用默认设置，点击确定 。（图14）
图14
第十四步

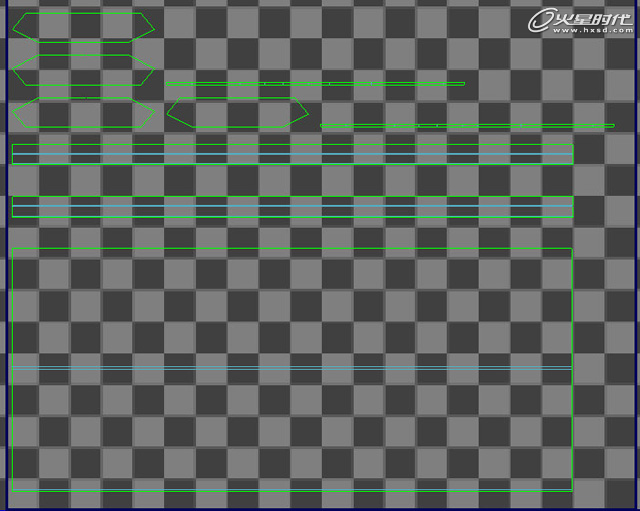

现在你可以看到UV布局，已经非常平整，并且你可以辨认模型的具体区域。这仍然不是十全十美，我们需要安排UV可以节省使用空间。（图15）
图15
第十五步

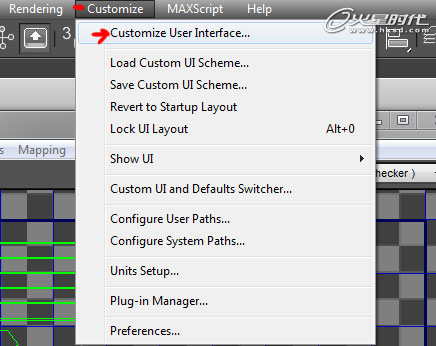

现在我们创建一个快捷命令，更加有效率的对这个过程进行操作。选择Customize > Customize User Interface…（图16）
图16
第十六步

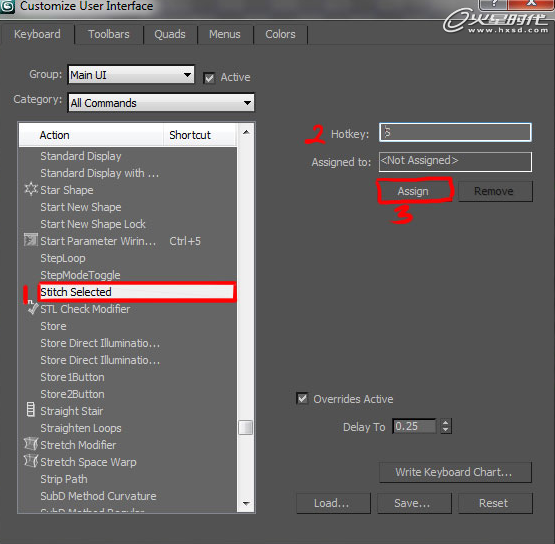

在自定义用户界面从下面选择列表中选择Stitch Selected。我们将指定一个热键，我个人使用的是字母S，然后点击Assign。（图17）
图17
第十七步
为了确保你的快捷键已被分配，找到列表视图中的这个菜单。我们增加的组合键应该在它旁边出现。（图18）
图18
第十八步

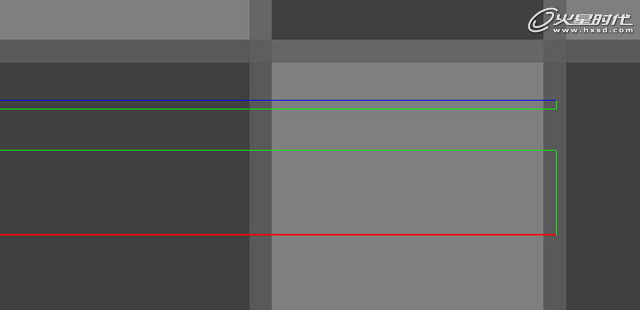

缝合时怎么做的呢？非常简单，首先进入Unwrap修改器的边级别，在UV中选择边，就会使用蓝色显示在模型中和它重合的边，就像下图，红色的边和蓝色的边就是在模型中相连的边。缝合命令就是让相接的两个边重新整理到一起。（图19）
图19
第十九步

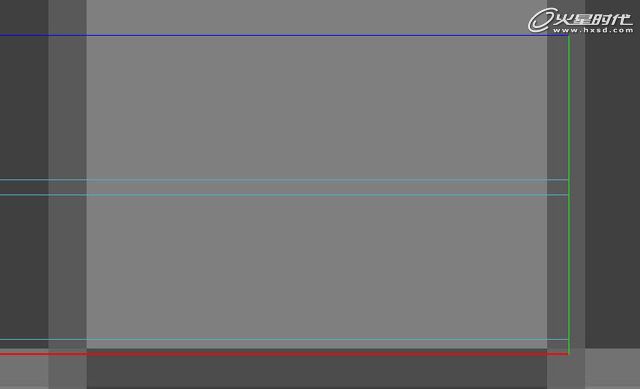

开始选择边，记住要寻找蓝色突出显示的部分，当你发现一个，就将这些部分进行缝合，这样多做几次，你会看到类似下面的图片。已经缝合好的显示边缘的部分不需要缝合。（图20）
图20
第二十步

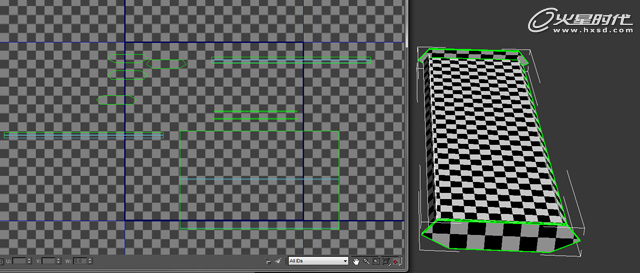

根据上面的方法继续进行缝合。（图21）
图21
第二十一步

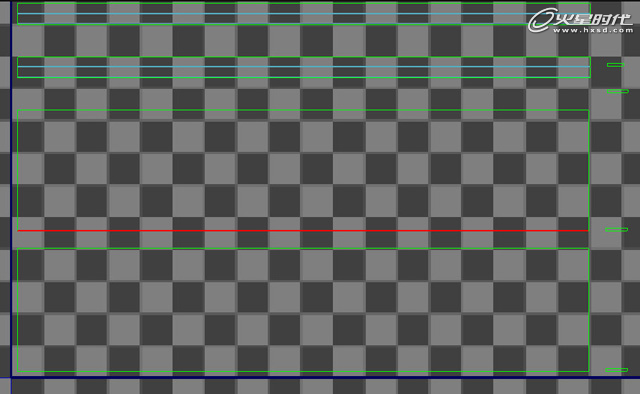

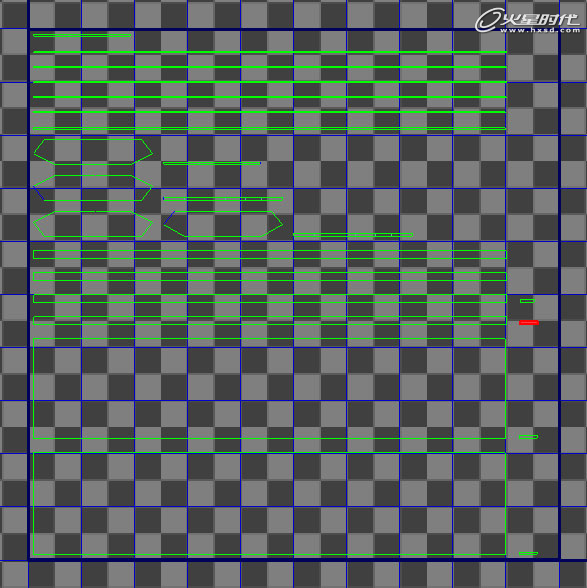

将所有缝合好之后，你应该得到类似下图的效果。（图22）
图22
第二十二步

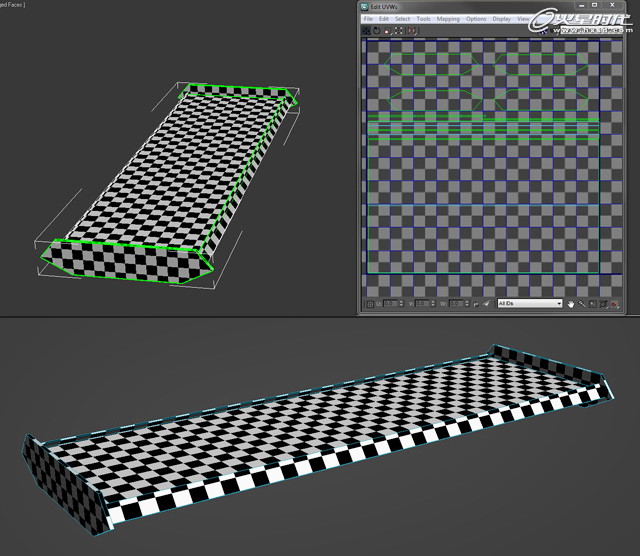

现在看看我们的模型，看上去比以前好了很多，但是仍然有一些不满意的地方，这个问题非常简单。（图23）
图23
第二十三步
在Edit UVW窗口工具栏上，我们会发现几个工具。（图24）
图24
第二十四步

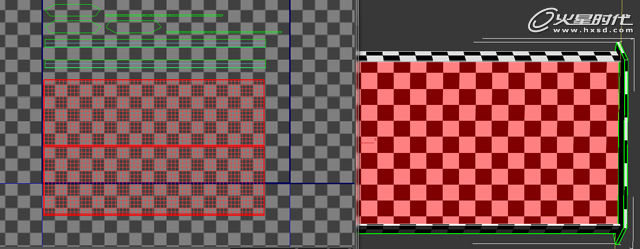

通过模型，找到相应的UV部分，注意：一定要选择整个部分。（图25）
图25
第二十五步

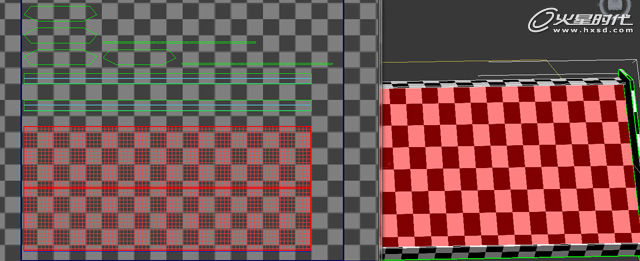

调整UV大小，直到模型的格子称为正方，彻底没有拉伸。（图26）
图26
第二十六步
我们几乎完成了，现在要做的就是调整UV的位置，将每个格子调整成一样的大小。（图27）
图27
第二十七步

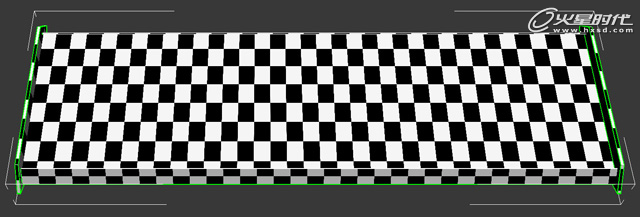

将所有的UV尽可能的填满整个空间。好了，希望这套教程能够对你有所帮助，谢谢大家！（图28）
图28
教程结束，以上就是3DSMAX演示一个硬表面模型UV展开的方法，希望大家看完之后会有一定的帮助，谢谢大家观看本教程！
