本教程是向大家介绍如何利用3ds MaX创建大型体育场馆建模方法。由于体育场不同于一般的建筑物，其建筑面积较大，另外由于体育场功能的特殊性，通常整个建筑的外形呈椭圆形。教程介绍的内容很不错，学习起来难度适中，转发过来，希望对大家有所帮助！

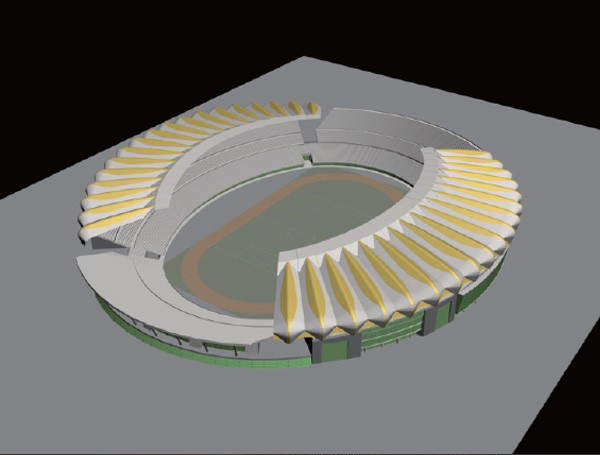

本案例讲解的体育场馆是一个大型奥林匹克，我先先来看看制作出的效果：
教程思路:
图中远处的椭圆形建筑场为本章将要创建的体育场模型。通常，一个体育场馆的主体模型包括
阶梯观众席、中心体育场和遮雨棚几个大结构。在建模之前，首先观察CAD图纸资料，分析该体育场的详细结构。
步骤:
01. 对CAD图纸进行清理了。在清理的时候，需要删除图纸中的尺寸标注和注释等无用信息，将图纸中对建模有参考作用的图形保留下来。

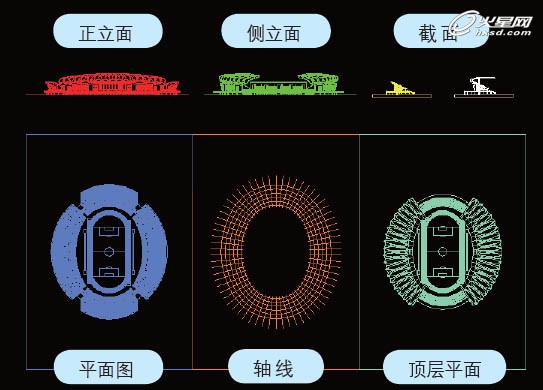

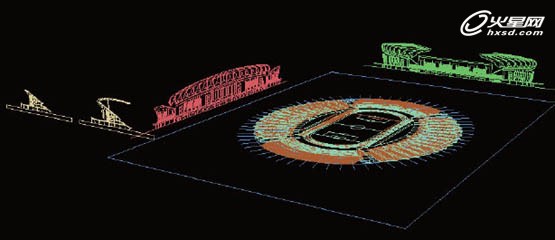

02.将图纸按照实际立面的方位进行整理对齐，最终效果如下图所示。

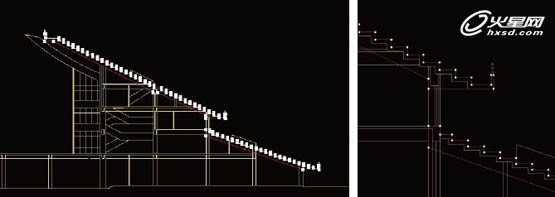

03.绘制观众席放样的路径和勾画出观众席阶梯的截面图形，如下图。

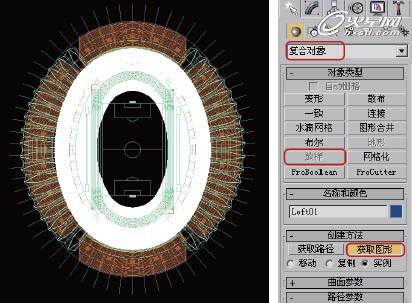

04.接下来进行［放样］操作。选择椭圆路径图形，然后在视图中单击拾取前面创建的观众席截面图形，如下图所示。

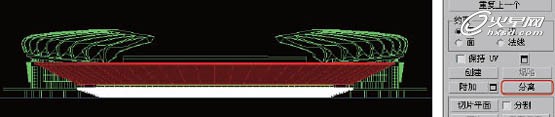

05.选择放样模型，单击鼠标右键，在弹出的四元菜单中选择［转换为］|［转换为可编辑多边形］选项，在［元素］层级下，选择上层观众席模型，单击［分离］按钮将其分离，如下
图所示。

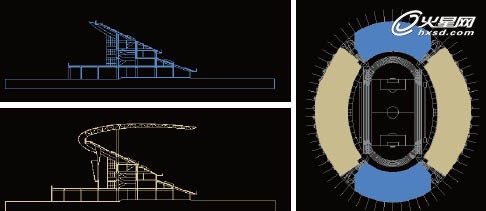

06.为模型添加［FFD 2×2×2］晶格修改器，在修改器的［控制点］层级下，选择模型下面的控制点，并对控制点的位置进行调节，使模型的高度与CAD图纸相对齐。注意观察导入的两个截面图纸，蓝色截面图对应的是图纸蓝色区域的看台，而黄色截面图对应的是黄色区域的看台。

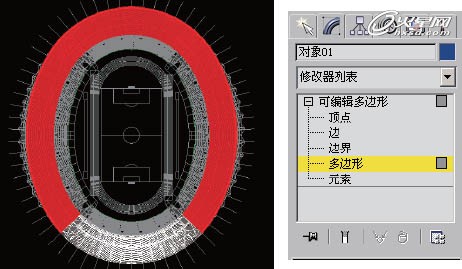

07.在［修改］面板的［修改器列表］栏中单击鼠标右键，从弹出的菜单中选择［塌陷全部］，塌陷FFD晶格修改器，然后进入［多边形］层级，选择看台以外的多边形并将其删除，如下图所示。

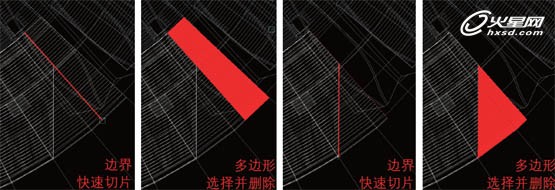

08.选择［可编辑多边形］的［边界］层级，单击鼠标右键，在弹出的四元菜单中选择［快速切片］选项，切出多余部分的边界；然后进入［多边形］层级，选择切出的多边形，按Delete键删除，再次使用切片工具切出边界，并将切出的多边形删除，如下图所示。

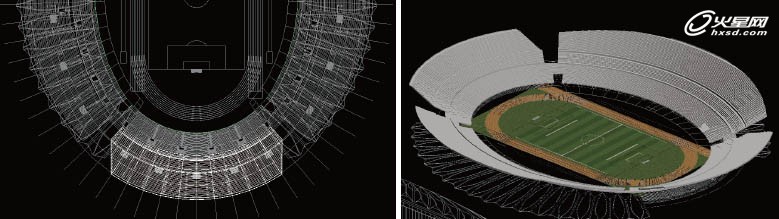

09.在［可编辑多边形］的［边界］层级下，选择切口处的边界线，然后单击［封口］按钮，将切口处的面封闭。至此，一个观众席制作完成，接下来镜像复制出对称的观众席模型即可。另外一种3层看台的观众席模型留给读者自己完成，使用的方法和制作思路与本节介绍的基本相同，将看台模型制作完成后，为其赋予材质，效果如下图（右）所示。

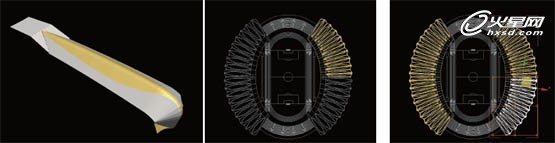

10.在3ds Max软件中执行菜单［文件］|［导入］命令，选择遮雨棚模型的dwg文件，即可将该模型导入到场景中，为该模型赋予基本材质，然后将模型成组，对照CAD图纸进行复制，并调节模型角度，使其与图纸对齐，如下图（左）所示。先复制出1/4的遮雨棚模型，然后利用镜像工具，复制出其他的模型，并使用［FFD晶格］修改器调节模型，使模型与图纸完全对齐，如下图（右）所示。
11.除了利用CAD模型外，遮雨棚结构同样可以使用3ds Max软件创建。到此，场馆模型就创建完成了。
以上就是利用3ds MaX创建大型体育场馆建模全部过程，现在大家是不是都已经学会了，希望对大家有所帮助！
