在看报时，看到一个有关汽车的广告，可它图面的主题却用了一个螺栓和螺母，标题写着“安全至微，关心至人”。这下我明白了，小小的螺丝帽都可能形成严重的安全隐患，可见厂家对哪怕是细小的部位，也要确保精益求精。原来螺栓和螺母这么重要，敢快把它作出来，与大家共享。
制作螺栓和螺母的操作步骤如下：
1.重新设置系统。
2.在顶视图中创建一个圆柱体Cylinder01造型。参数如图1所示。
图1
3.再在顶视图中创建一个圆柱体Cylinder02造型。参数如图2所示。
图2

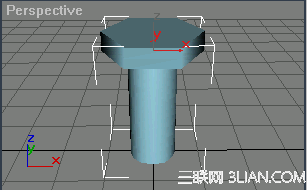

4.用布尔运算的Union运算，使两圆柱体合为一体,修改名称为bolt。如图3所示。
图3
5.给螺栓bolt施加Edit Mesh修改器，调整其节点如图4所示。
图4
6.在Edit Mesh修改器下，激活Face,选择如图5所示的面。
图5

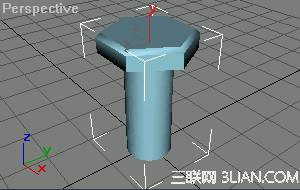

7.在Surface Properties栏下，单击Auto Smooth按钮，得到如图6所示造型。
图6
8.下面我们来制作螺纹，在顶视图中创建一螺旋线Helix01,其参数如图7所示。
图7
9.在前视图中创建一多边形NGon01,其参数如图8所示。
图8
[NextPage]
10.移动NGon01到图9所示的位置。
图9
11.现在放样螺旋线Helix01,确认Helix01处于被选择状态，单击创建命令面板上的Geometry 按钮，选择Compound Objects选项，单击Loft按钮，激活放样命令面板下的Get Path按钮，在视图中单击NGon01完成放样，生成Loft01。
12.设置Skin Parameters下的参数，Shape Steps=0,Path Steps=5,不选Banking,如图10所示。
图10
13.单击修改命令面板Deformations下的Bevel按钮，在弹出的对话框中，在(95,0)处插入一节点，并调整最右端节点到(100,7.5),如图11所示。
图11
14.确认bolt处于被选择状态，激活Boolean按钮，对Loft01进行SuBTraction运算，生成如图12所示螺栓造型。
图12
