螺丝钉在人们的日常生活中随处可见，为我们提供着支持与服务。一个生锈的螺丝钉则传递着它的年轮和曾经的辉煌，今天就跟随笔者来通过3dmax9.0设计一个生锈的螺丝钉吧……
先看一下最终效果：
一、螺丝的制作

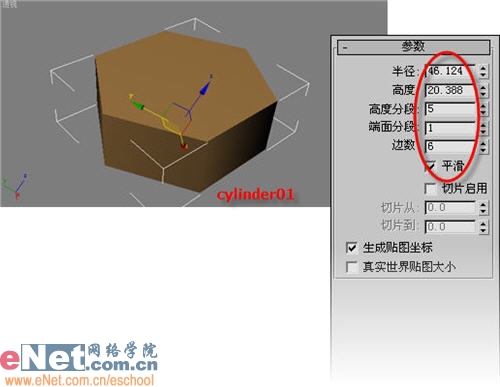

1、启动3dmax9.0，点击“创建”命令面板，单击“几何体”按钮，在其下拉列表中选择“标准基本体”项。点击“圆柱体”工具按钮，在顶部视图中拖拽出一个圆柱体cylinder01，点击“修改”命令面板，修改半径、高度、分段、边数等值，如图1所示。

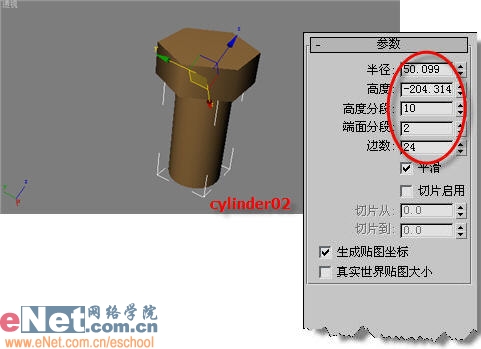

2、点击“圆柱体”工具按钮，在视图中绘制一个圆柱体cylinder02，点击“修改”面板，调整半径、高度、分段等参数，如图2所示。

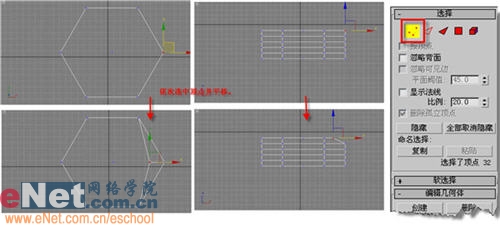

、选中cylinder01，单击“修改”命令面板，在修改器下拉列表中选择“编辑网格”项，进入选择面板，单击“顶点”按钮，在视图中依次选择其顶点，拖到合适的位置。如图3所示。
小提示：在选择顶点时应四个视图配合进行，否则，可能选择的点并不是想要的那个。当需要选择位于同一个平面或一列上的点时，需要拖动鼠标进行框选。

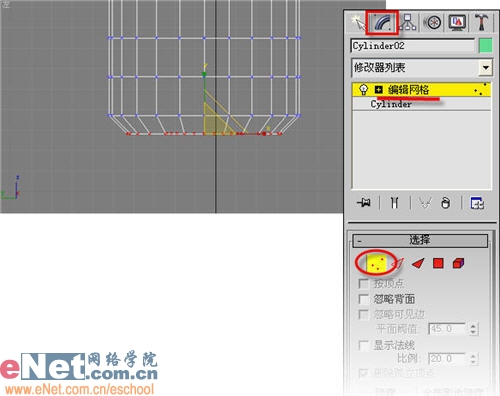

4、选择cylinder02，单击“修改”命令面板，在下拉列表中选择“编辑网格”项，单击“顶点”按钮，在左视图中框选底面上的所有顶点，并移动合适位置。点击工具栏上“选择并均匀缩放”按钮，配合着顶部视图，拖动鼠标将底部缩放到合适大小，如图4所示。

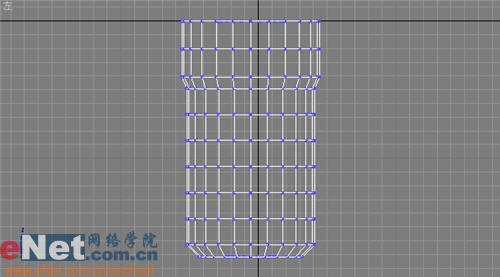

5、如法炮制，依次调整其他顶点，最终形成如图5所示效果。
小提示：为了能更好的处理某一部件，对暂时不用的部件可以右键点击“隐藏当前选择”命令，在这里，处理cylinder02时，对cylinder01进行隐藏。
二、螺旋纹的制作

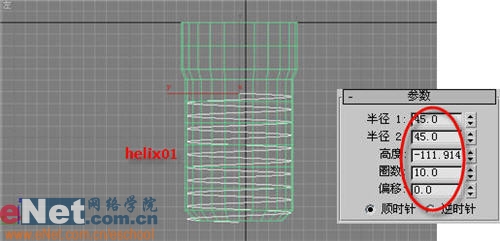

1、点击“创建”命令面板，单击“图形”选项夹并进入其面板，点击“螺旋线”工具按钮，在顶部视图中创建一螺旋线helix01，打开“修改”面板，对其半径、高度、圈数进行修改，如图6所示。
小提示：绘制螺旋纹时，顺序是先拖动鼠标确定第一圆半径，然后确定高度，最后确定第二个圆半径，最终还是要通过面板进行修改。“圈数”是指螺旋的转数；“偏移”是指在螺旋上升时圈数的偏移强度。

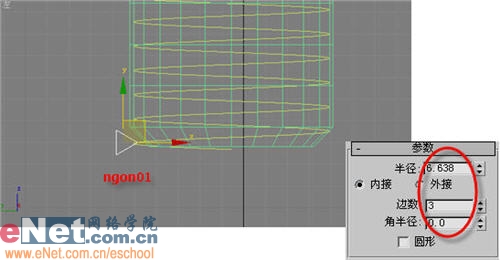

2、点击“图形”面板中的“多边形”工具按钮，创建一多边形ngon01，并通过“修改”面板修改其参数，如图7所示。

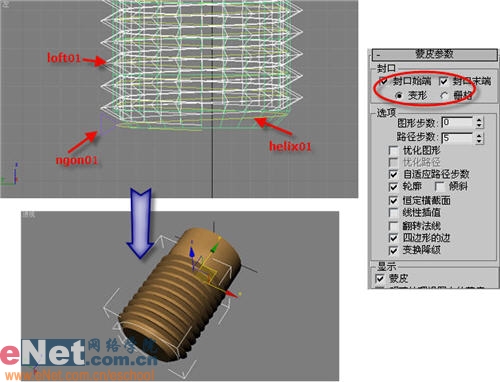

3、选中helinx01，单击“创建”命令面板中的“几何体”按钮，在下拉列表中选择“复合对象”项，点击“放样”按钮进入其面板，在“创建方法”卷展栏中，点击“获取图形”按钮，在左视图中选中ngon01，得到放样物体loft01，并进入其“蒙皮参数”卷展栏中，修改相关参数，最终形成效果，如图8所示。
小提示：参数中“封口”栏用于设置模型的顶面和地面封盖；“选项”栏中的“图形步数”用于设置截面图形顶点之间的步幅数；“路径步数”用于设置路径图形顶点之间的步幅数，增大会使得轮廓光滑；为了达到均匀放样的目的需要将“倾斜”项去掉。
三、渲染设置

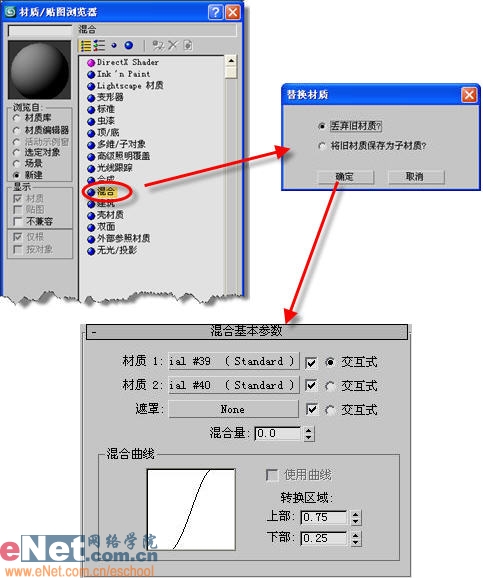

1、点击工具栏上的“材质编辑器”按钮，打开编辑面板，选第一个样球，点击“standard”按钮，打开“材质/贴图浏览器”窗口，选择“新建”单选框，双击右边列表中的“混合”贴图，在弹出的窗口中选择“丢弃旧材质”单选框，单击确定进入其属性面板，如图9所示。

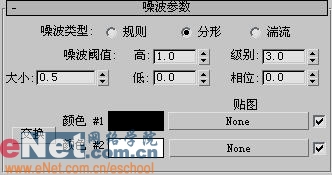

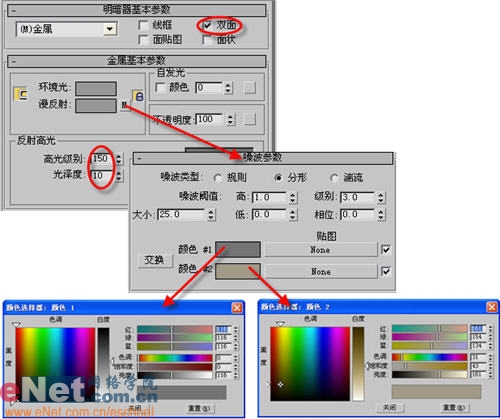

2、点击“材质1”后的“standard”按，进入子材质属性面板，修改其参数，点击“漫反射”后面的小方框，在弹出的浏览器中选择“新建”单选框，双击右侧列表中的“噪波”贴图，进入其面板中修改其参数，如图10所示。
3、点击“转到父对象”按钮，回到上级面板，单击“光泽度”旁边的小方框，打开“材质/贴图”，选择“新建”单选框，双击右侧列表中的“噪波”贴图，进入其属性面板，修改其参数，如图11所示。

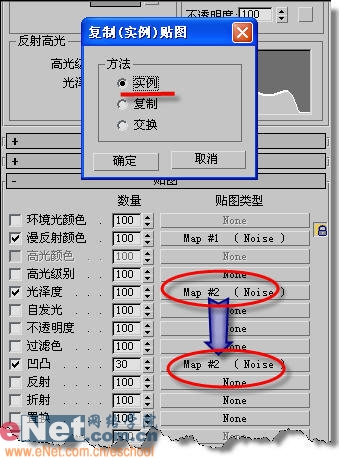

4、点击“转到父对象”按钮，回到上级面板，展开“贴图”卷展栏，将“光泽度”后面的“噪波”拖拽到“凹凸”后面的“none”按钮上，在弹出的窗口中选择“实例”单选框，确定即可。如图12所示。

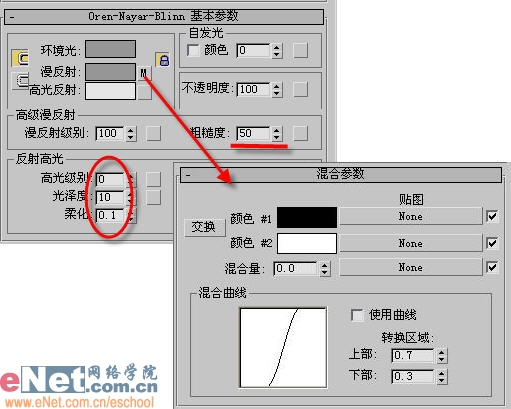

5、单击“转到父对象”按钮，回到上级面板，点击“材质2”后的“standard”按钮进入其子材质属性面板，修改其参数。点击“漫反射”后的小方框，在弹出的“材质/贴图浏览器”中选择“新建”单选框，然后在右边的列表中选择“混合”贴图，如图13所示。

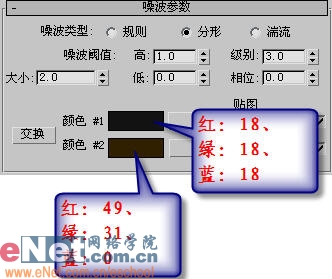

6、点击“颜色＃1”后的“none”按钮打开“材质/贴图浏览器”，选择“新建”单选框，然后双击右边列表中的“噪波”贴图，修改其参数，如图14所示。

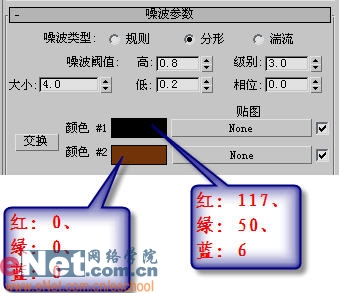

7、回到上级面板，点击“颜色＃2”后的“none”按钮打开“材质/贴图浏览器”，选择“新建”单选框，然后双击右边列表中的“噪波”贴图，修改其参数，如图15所示。

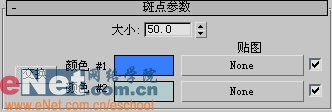

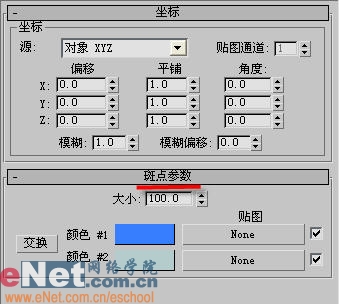

8、回到上级面板，点击“混合量”后的“none”按钮打开“材质/贴图浏览器”，选择“新建”单选框，然后双击右边列表中的“斑点”贴图，进入其属性面板，修改相关值，如图16所示。
9、单击“转到父对象”按钮，回到“材质2”贴图卷展栏处，点击“凹凸”后的“none”按钮，打开“材质/贴图浏览器”，选择“新建”单选框，双击右侧列表中的“斑点”贴图，进入其面板修改参数，如图17所示。

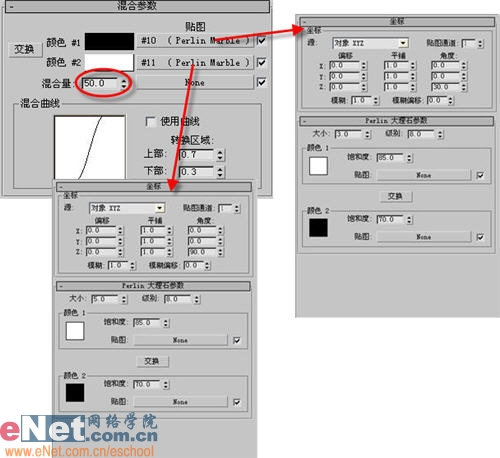

10、回到最初的“混合基本参数”面板处，点击“遮罩”后面的“none”按钮打开“材质/贴图浏览器”，选择“新建”，双击右侧列表中的“混合”贴图，修改混合量值为50，确定“颜色＃1”、“颜色＃2”后的按钮为“大理石”贴图，修改其参数，如图18所示。
小提示：通过坐标卷展栏红的“角度”值，让两种材质拥有不同的角度值，通过“混合”贴图合成表面紊乱的效果。
11、回退到最初的“混合基本参数”部分，选中螺丝钉，点击“将材质指定给选定对象”按钮，最终渲染而成，效果如图19所示。
