今天我们就来看看使用3dsMax设计一款漂亮的廊架模型的教程，请看下文详细介绍。

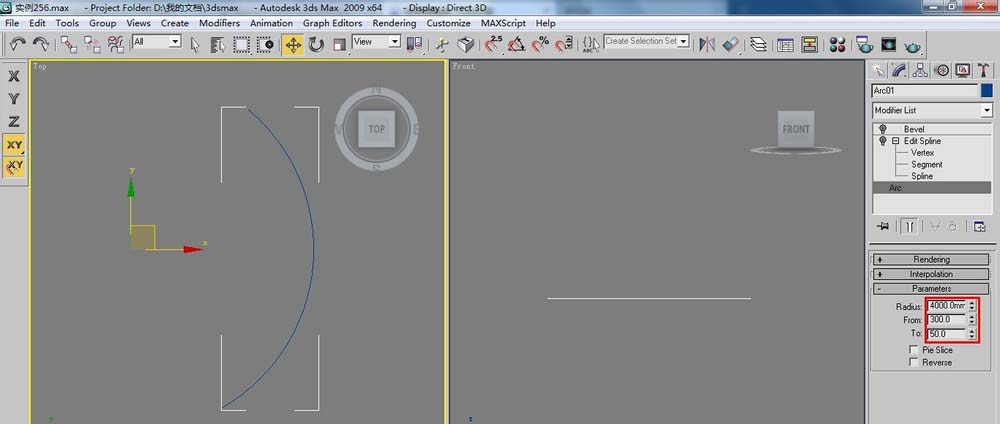

1、单击（创建）/(图形）/【Arc】（弧）按钮，在顶视图中绘制一个圆弧（作为底座），参数如下图所示。

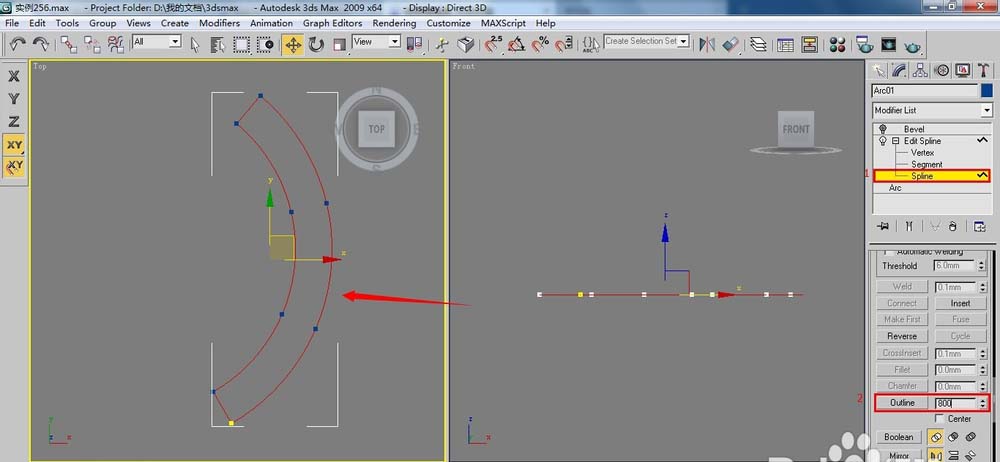

2、为圆弧添加【Edit Spline】（编辑样条线）修改命令，进入（样条线）层级，在【Outline】（轮廓）右侧的数值框中输入800，勾选【Center】（中心）复选框，单击【Outline】（轮廓）按钮，如下图所示。

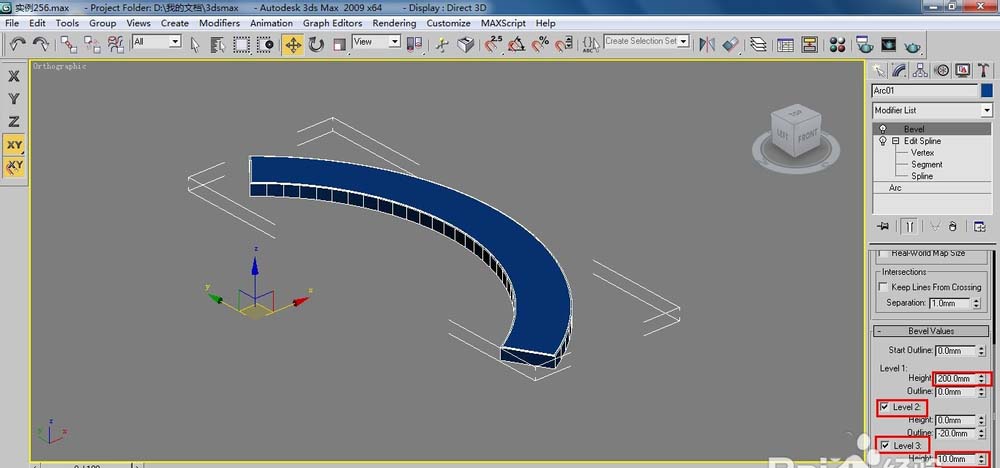

3、为添加轮廓后的圆弧加一个【Bevel】（倒角）命令，调整倒角的参数，如下图所示。

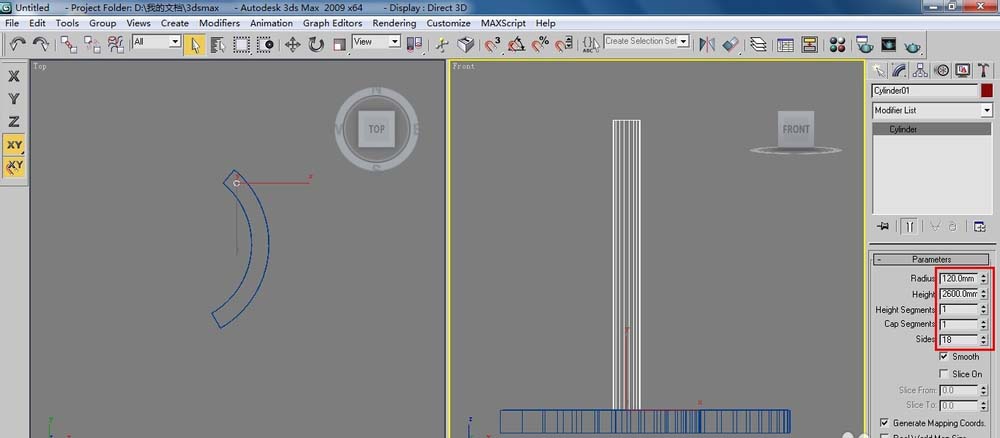

4、单击（创建）/(几何体）/【Cylinder】（圆柱体）按钮，在顶视图中单击并拖动鼠标，创建一个圆柱体，参数及位置如下图所示。

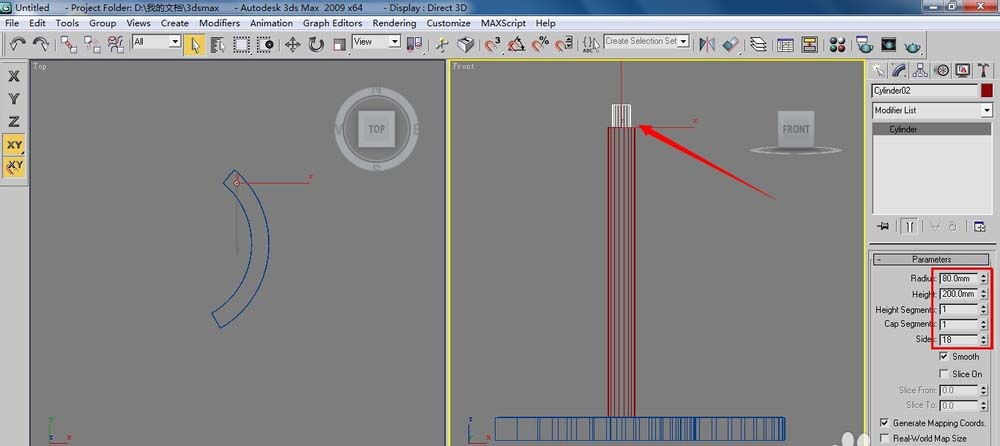

5、在前视图中沿Y轴复制一个圆柱体，修改一下参数，将其放置在大圆柱体上方，参数及位置如下图所示。

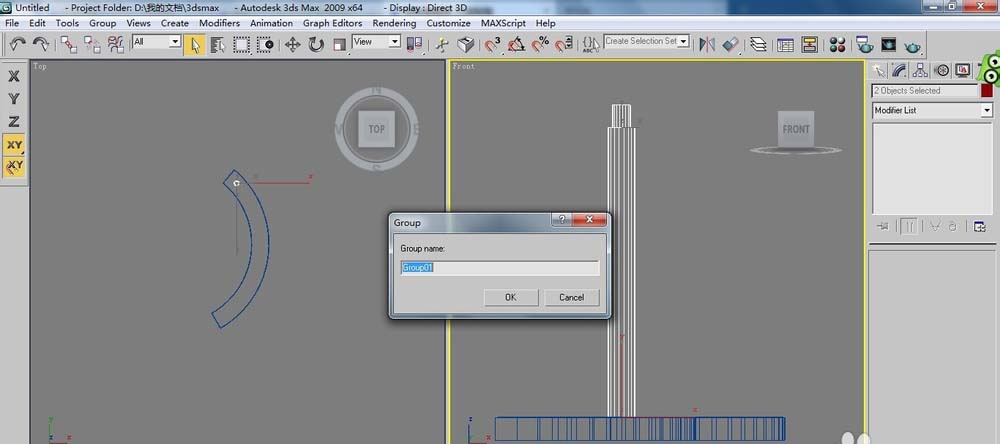

6、同时选择两个圆柱体，将他们成为一组，这样操作的目的是方便后面执行【Array】（阵列）操作，如下图所示。

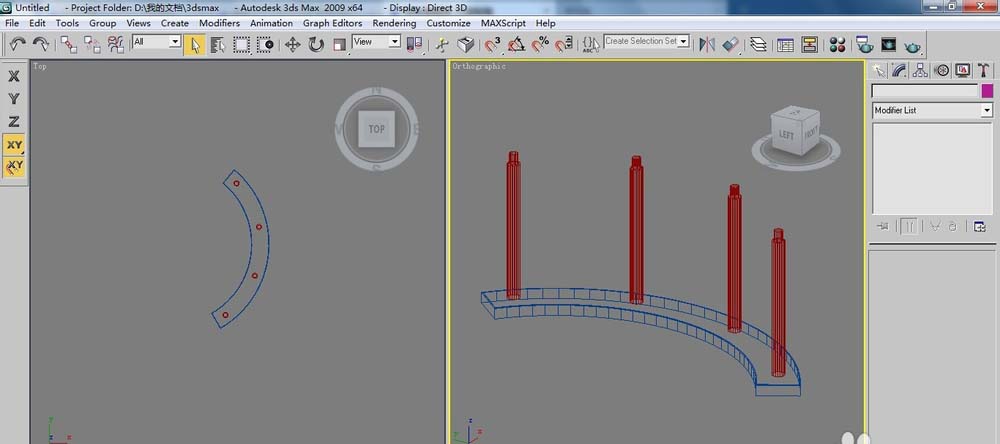

7、以底座的中心轴为柱子的坐标轴，用【Array】（命令）生成4个，设置Z轴的旋转阵列角度为-128度，效果如下图所示。

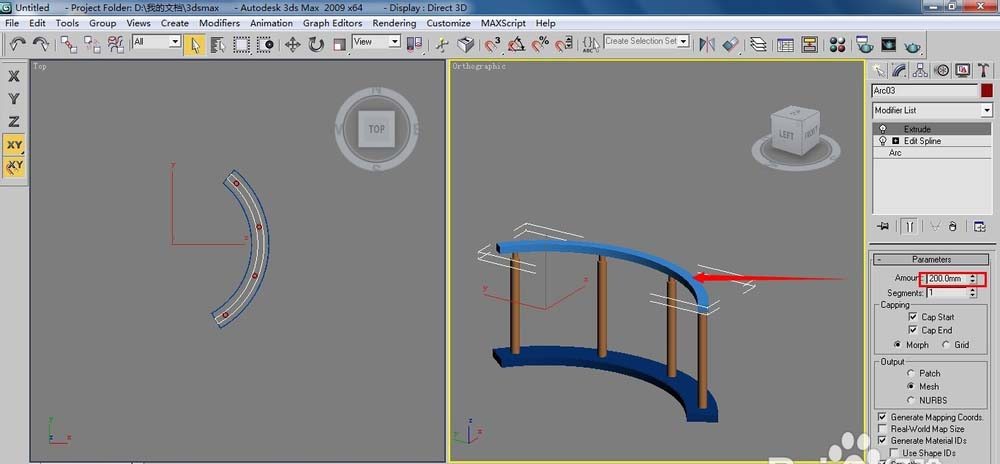

8、在圆柱体上面制作一个梁，首先绘制一个与底座参数相同的圆弧，添加【Edit Spline】（编辑样条线）修改命令，设置轮廓量为280，最后添加【Extrude】（挤出）命令，数值为200mm，效果如下图所示。

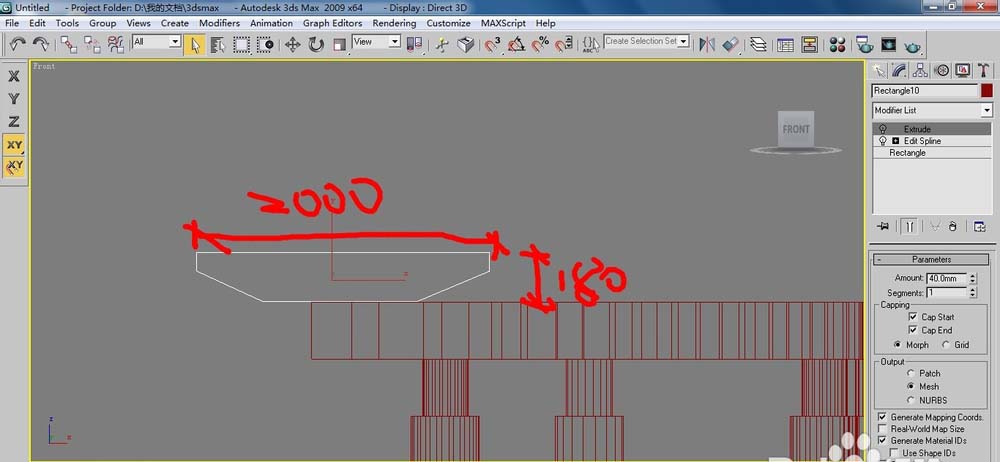

9、在前视图中绘制一个180*2000的矩形，添加【Edit Spline】（编辑样条线）修改命令，进入（顶点）层级，调整下一个形态，效果如下图所示。

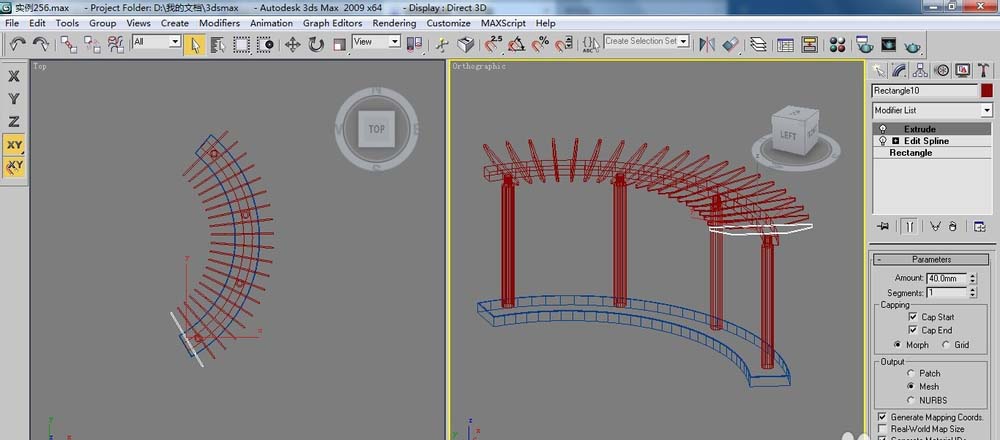

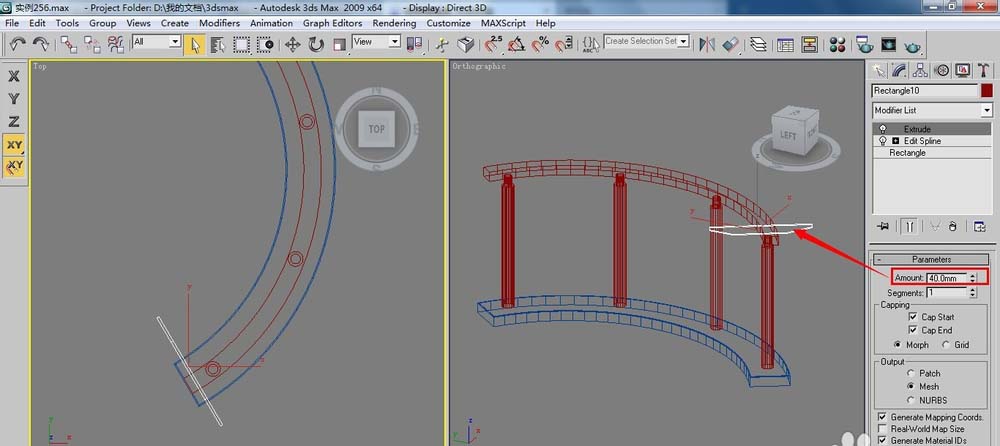

10、在顶视图中移动调整后的矩形到合适的位置，执行【Extrude】（挤出）命令，设置挤出的高度为40，然后旋转一下角度，效果如下图所示。
11、利用阵列命令生成20个挤出后的造型，旋转角度设置为110度，最终的效果如下图所示。
以上就是3dsMax设计廊架的教程，希望大家喜欢，请继续关注脚本之家。
