RT9241电源IC在线测试数据

所属分类: 硬件教程 / 主板 阅读数: 1031
收藏 0 赞 0 分享

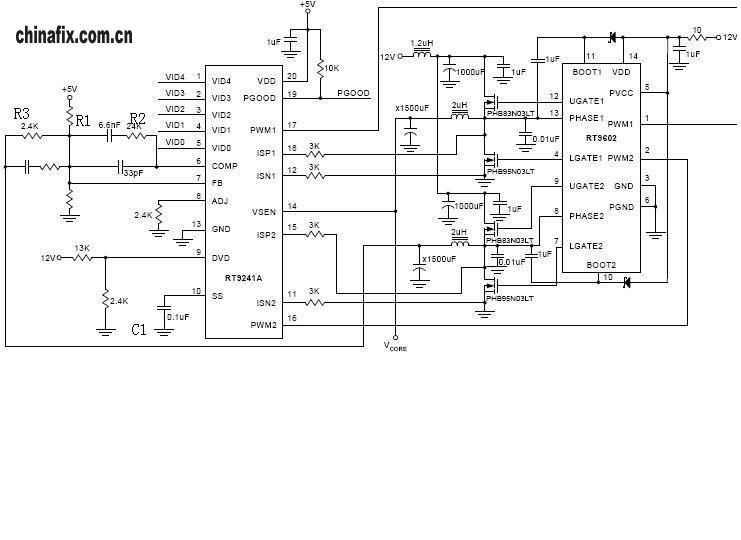

  9241关键引脚实验:
  1:  10脚SS端
  A、 断开SS端所接外接电容,无VORCE.   如果关机后立即开机,就有VORCE.几秒种后当但主板上残留电压放电完毕后再开机,就没有VORCE.    结论:SS端不能开路
  B、 在SS端接一电阻到地,开机,没有VORCE      结论:SS端不能漏电、短路
  C、在SS段接一比较大的电容,开机,能有VORCE。观察10脚电压,在开机时是缓慢上升的。因为电容增大了,充放电时间常数增大,所以能够看但10脚电压的缓慢上升。   结论:SS端外接电容容量无严格要求(尚待考证)

  取掉SS脚电容后,各关键引脚电压变化:
  10脚SS:电压为0V。正常时为5.5V             7脚FB为0V,正常时为1.9V        6脚COMP 为5.5V  正常为时1.9V



       2: 6脚COMP 7脚FB


              A:  取掉7脚到正5V之间的电阻,仍然有正常值的VORCE输出。
              B:  取掉R2,仍然有正常值的VORCE输出。
              C:  取掉6、7脚之间的33PF电容,还是有正常的VORCE输出
              D:  取掉R3,没有VORCE输出
