白给便宜谁不要 主板“破解门”逐个点评

　　近几天，关于AMD三核处理器“破解”变身四核的新闻在网络上吵的沸沸扬扬。情况大致是这样的，最新的45nm制程羿龙Ⅱ X3处理器可以通过主板打开被屏蔽掉的一个核心，成为真正的四核心处理器。对于一些注重性价比，或是想要“贪便宜”的用户来说，以四核处理器一半的价格购买三核处理器，通过破解来达成真正意义上“四核”处理器的目的，的确是一件令人非常兴奋的事情。
　　其实不光是CPU能够被破解，DIY市场最为流行的还是显卡以及主板被破解。其中普通民用显卡通过特殊驱动，变身为价值不菲的专业卡，曾帮助许多3D设计用户以廉价的投入，享受到了专业卡的性能。同时在DX9时代，GF6200等一些入门级显卡经过软件的特殊改动，也能够打开被屏蔽的渲染管线，性能也可以提高一个档次。
　　而在主板方面，同样也流行过各种“破解”事件。其中比较常见的通常是PCI-E通道的破解，在得到更多PCI-E通道之后，主板厂商可以设计多个PCI-E插槽，达到支持多卡的目的。另外还有“破解”支持多CPU等一些有趣的产品，下面我们就一同回顾一下。
　　破解 SLI
　　SLI是NVIDIA独家的技术，也一直仅应用在NVIDIA的芯片组主板上.最早被破解实现SLI的主板是nForce4 Ultra主板。NF4时代，NF4 SLI主板是规格最高端的产品，支持双x8模式SLI，而规格较为次之的nForce4 Ultra则不支持SLI。但是一些厂商通过独特的走线设计，破解了这一禁忌，使得售价较为低廉的nForce4 Ultra也变身为SLI主板。而随后在NF5时代，不支持SLI的廉价芯片NF550和NF570 Ultra也曾被破解打开SLI，从而为更多的用户提供了一定的升级空间。

网上通常有破解版驱动下载

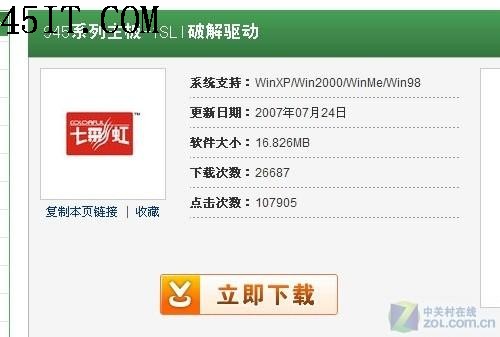

　　除了在nForce芯片上破解实现SLI之外，在部分Intel芯片组的主板上，也能够破解支持SLI。这主要得益于玩家自发推出的“SLI破解驱动”。在945时代，通常主板厂商会更改南桥的PCI-E通道，提供一个独立的PCI-E插槽，通过破解版的SLI驱动，就可以组成SLI系统。而975X芯片组时代，芯片组仅有ATI CrossFire的授权，不过网络上同样也有过一版破解SLI的驱动，使得975X成为一个全能的平台。
　　破解交火
　　交火（CrossFire）是ATI当时推出与SLI相对抗和比肩的多卡技术。当时ATI虽然也有自家的芯片组产品，但是讨巧的选择了与Intel合作，授权给Intel的芯片组使用这项技术。因此，对于交火来说，受限制的芯片组并不多。不过，去年发布的部分AMD芯片组如770/780G却没有提供对独立双卡交火的支持。
　　虽然是这些产品定位较为低端，但是厂商还是针对这款芯片组投入了一定精力进行了交火方面的破解。主板厂商通过南桥SB600的PCI-E总线提供一个PCI-E x4带宽的插槽，可以与北桥提供的PCI-E x16的插槽组建双卡交火系统。

　　680i LT SLI破解为680i SLI
　　在Intel平台，NVIDIA一直对SLI授权仅仅控制在自己的芯片组主板上，直到X58时代才第一次破例授权给Intel芯片组。而在这之前的发布的nForce 600i系列芯片组上，又出现了一款可以破解的产品，这就是680i LT SLI。
　　nForce 600i系列主要有三款产品，NF680I SLI，NF680I LT SLI和NF650i Ultra。其中nForce680i LT SLI与680i SLI的差别在于一些高端规格以及在超频限制方面的差别。而nForce680i LT SLI（公版产品）可以通过刷BIOS的方式，刷新成nForce680i SLI，并打开一些超频选项的限制，从而改善平台的整体超频能力
　　主板BIOS助力VISTA中国遍地开花

主板BIOS导入正版的OEM证书

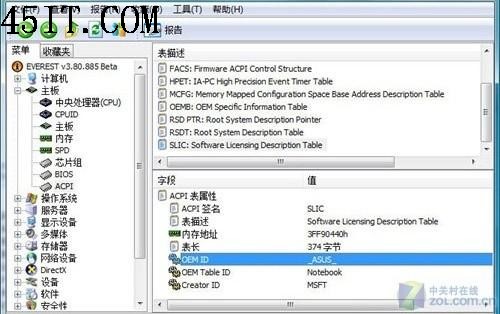

　　在Vista系统发布之初，大多数用户都能够从网上下载到Vista系统的安装程序，并可以免费试用30天。而过了30天体验时间，系统便会频繁提示用户对操作系统进行激活。而网络上流传出的BIOS修改大法，可以帮助用户将主板BIOS导入正版的OEM证书，并骗过系统获得永久性激活和正版认证。也正是这一广泛应用的Vista系统激活方式，帮助了很大一部分盗版用户成功激活系统，使得Vista系统在中国可以“遍地开花”。
　　“破解”（支持）AMD/intel处理器
　　如果现在有人告诉你，一个主板即可以安装Intel处理器，同时也可以安装AMD处理器，你一定觉得他是“菜鸟”，在胡说八道。其实早在奔腾2之前的年代，AMD、INTEL的CPU在一个平台上几乎都是可以通用的。而在此之后，Intel和AMD正式分道扬镳，两家的处理器不再互相兼容，直到05年发布的精英PF88 Extreme HYBRID极致双子星主板的出现。
　　精英PF88 Extreme HYBRID是精英研发工程师技术实力的体现，在这块主板上，Intel和AMD共用“SiS965南桥”，主板原生LGA 775接口，由北桥SiS656支持并提供4个DDR2内存插槽；而A9S转接卡采用Socket 939接口，扩展2个DDR 400内存插槽，可以兼容AMD处理器。而随后精英还为该款主板推出过支持Intel奔腾M处理器的转接卡。
　　破解sata
　　前面我们曾提到过破解SLI的部分芯片组，其中包括一款名为nForce 550的芯片组可以破解支持SLI。nForce 550是nForce 500系列中规格最低端的产品，但厂商通过破解支持SLI之后，还发现一个特别有趣的“附加产品”，那就是SATA接口从原生的4个变为6个。
　　我们最早了解这一消息来自于这款热卖到断货的悍马HA01-GT主板。这款主板芯片组为nForce 550，但是已经破解为支持SLI，并且SATA接口也多出两个，成为最多6个接口，这样一来与nFOrce 570 SLI芯片组的规格就完全相同，但是价格却十分低廉。
　　ALC板载声卡“ 螃蟹”变X-Fi
　　如果你近期关心技嘉主板就可以了解到，技嘉已经宣布旗下多款X58、P45主板以及其它板载了ALC889A或ALC888 HD codec音频芯片的主板，可以获得对Sound Blaster X-Fi技术的支持。　　用户可以通过下载相应的驱动，获得30天的免费创新音频技术的试用，在这之后用户如果希望继续使用的话，可以通过付费以获得更长期的享受。用户可以到这里试听音效DEMO：http://www.x-fi.com/whatis/

　　这个计划让技嘉主板的附加值获得进一步提升，让购买了技嘉主板的用户可以获得更高品质的享受。虽然这并不是完全的“破解”，不过通过升级相应的驱动可以改善主板的音效和品质，也是一件非常不错的事情。

　　全文总结：

　　通过以上的介绍，可以看到主板方面被破解的事情还是比较多的。通过这些在技术上的破解和升级，完全可以将目前的平台在性能和体验实现进一步提升的愿望。在近期各种热炒的“破解门”事件背后，每一位消费者都会被吊足了胃口。但通过破解并不是万能的事情，通常也存在一定失败的几率。在此笔者提醒各位读者，“破解”也许是一件令人兴奋的事情，但“免费的午餐”并不常有，同样还有可能有风险。
