七彩虹iGame Z170烈焰战神X主板性能评测

所属分类: 硬件教程 / 主板 阅读数: 273
收藏 0 赞 0 分享

而在主板方面,虽然没有显卡的骄人成绩,但是凭借以本土为重的市场投放策略,其在国内的主板销量也仅次于华硕、技嘉,位居第三。今天脚本之家小编为大家带来的是七彩虹iGame Z170烈焰战神X的评测。尽管Z170已经是上一代芯片组,但是Z270的提升也仅仅是M.2数量、内存频率的增加以及可望而不可即的Optane(闪腾)技术,在资金有限的前提下对整体性能的提升并不明显,因此从性价比角度而言100系列主板反而更有优势。一起来了解一下吧。

七彩虹iGame Z170烈焰战神X评测

  评测大纲:本篇评测主要分为规格、外观、拆解、BIOS和评测总结五部分,点击下方图片即可跳转到相关评测环节。

七彩虹iGame Z170烈焰战神X评测

七彩虹iGame Z170烈焰战神X评测

七彩虹iGame Z170烈焰战神X评测

七彩虹iGame Z170烈焰战神X评测

七彩虹iGame Z170烈焰战神X评测

  一、规格解析:介于烈焰战神U/G之间

一、规格解析:介于烈焰战神UG之间

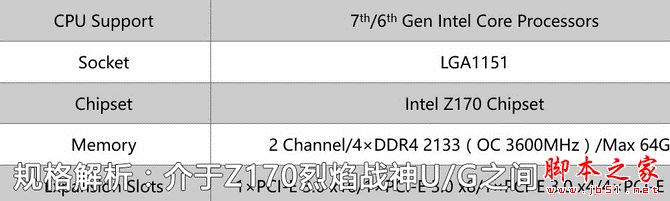

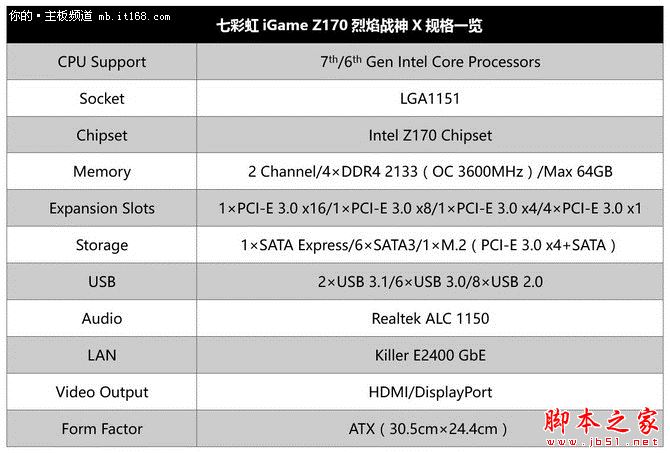

  规格方面,七彩虹iGame Z170烈焰战神X为ATX板型,支持第六代Skylake和第七代Kaby Lake处理器(需要更新BIOS支持)。内存方面支持4条DDR4-2133MHz,最大OC频率为3600MHz。存储接口除了1个SATA-E和6个SATA3以外还有1个支持PCI-E 3.0 x4速率的M.2接口,能够满足玩家对极速SSD的性能需求。

  与同属Z170烈焰战神系列的U/G主板相比,Z170烈焰战神X的定位介于两者之间,从规格上看也确实如此。SATA-E比烈焰战神G少1个,SATA3比烈焰战神U多2个。网卡方面由烈焰战神G的2个减少为1个,仅保留了Killer E2400,其他规格大致相当。

  二、外观解析:七彩虹家的颜值担当

二、外观解析:七彩虹家的颜值担当

  无论是显卡还是主板,凡是冠以烈焰战神名字的都以战神形象作为封面已经成为七彩虹的鲜明标志,这款Z170烈焰战神X自然不例外。包装顶部的抽拉式提手设计也体现出了七彩虹的独到用心。

二、外观解析:七彩虹家的颜值担当

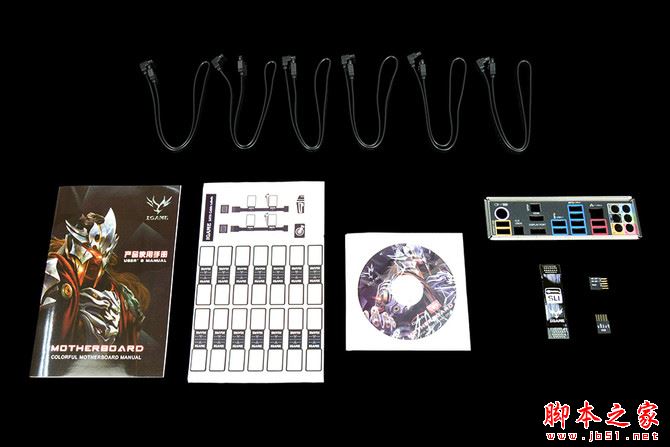

  包装内含1本使用手册、1张驱动光盘、1个I/O挡板铁片(背面带有缓冲垫)、6条SATA线、1个SLI连接器、2个机箱面板集线头(开关指示灯\USB2.0)以及1张线缆标签贴纸。

二、外观解析:七彩虹家的颜值担当

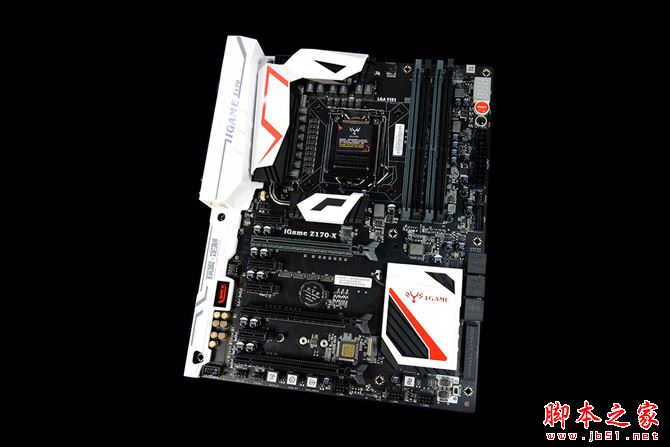

  Z170烈焰战神X为ATX板型,尺寸为30.5cm×24.4cm,正面应用了不同以往的视觉语言,尤其是白色装甲搭配红色线条的设计,让主板看起来更加鲜活、灵动,堪称七彩虹家的颜值担当。

二、外观解析:七彩虹家的颜值担当

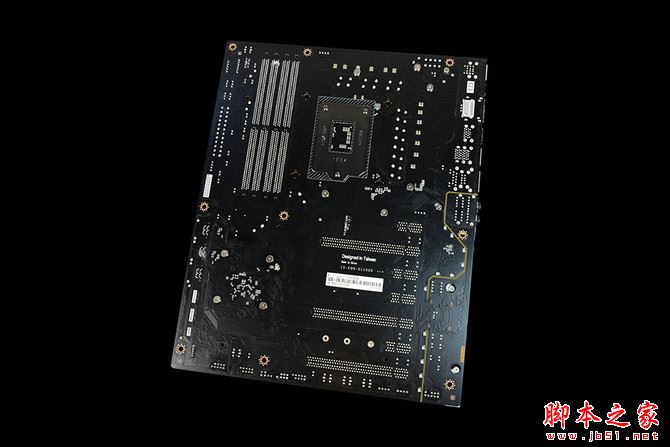

  主板背面,右下方带有音频区域隔离线。

二、外观解析:七彩虹家的颜值担当

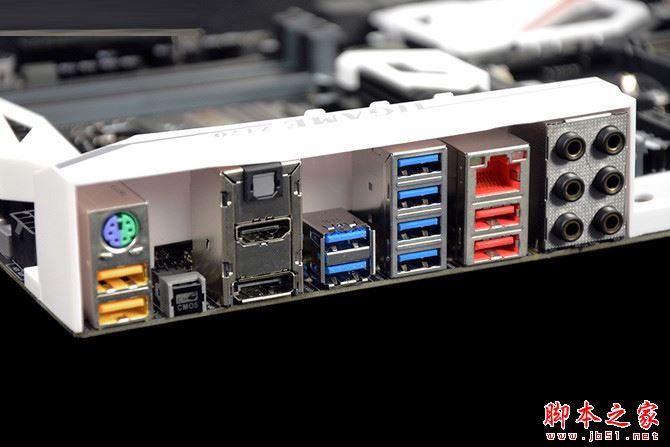

  背部I/O接口包括1个PS/2键盘/鼠标接口、4个USB2.0(黄色和红色各两个)、2个USB3.1和4个USB3.0、1个S/PDIF光纤接口、1个HDMI、1个DisplayPort、1个网络连接端口、6个音频接口以及一个清CMOS按钮。

二、外观解析:七彩虹家的颜值担当

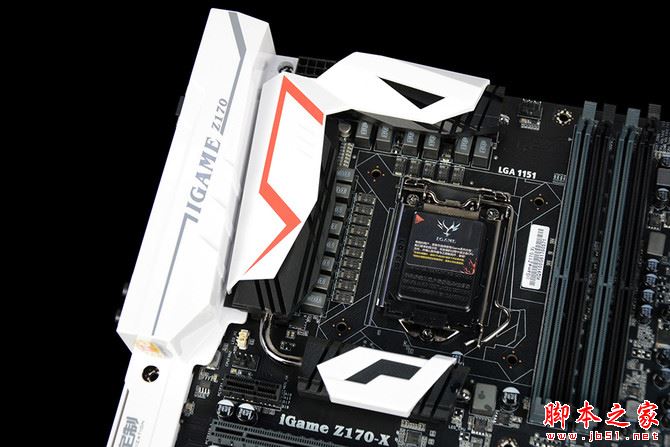

  背部I/O接口上方和CPU供电散热片上都覆盖有白色塑料装甲,散热片为三段式设计,之间通过热管进行连接,这对提高散热效率有很大帮助。

二、外观解析:七彩虹家的颜值担当

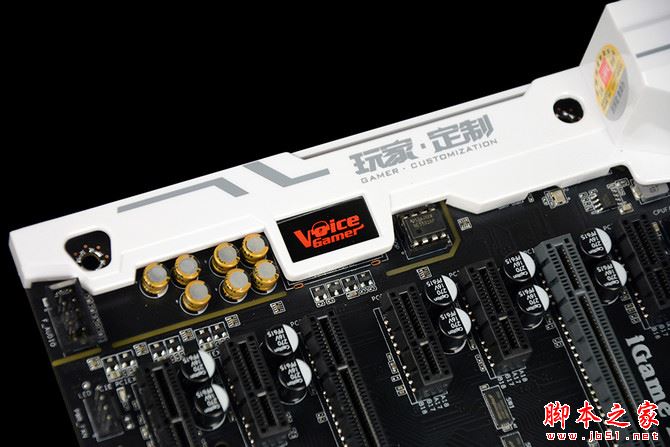

  延伸到音频区域的白色装甲,下方的隔离线带有LED灯效,并且支持7种颜色可调,不过令人遗憾的是,音频区域隔离线是整块主板上唯一一个可调灯效的地方,在这个大玩灯效的时代显然没有十足的竞争力。

二、外观解析:七彩虹家的颜值担当

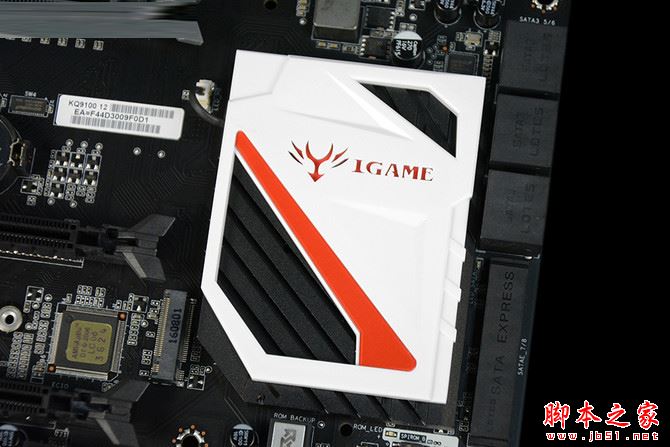

  上方印有“iGame”logo的芯片组散热片,同样为白色装甲辅以红色线条点缀,散热片上还有左下、右上两处镂空区域,可以看到里面的黑色散热片细节。

  三、拆解解析:14相数字供电、3枚超频按钮

三、拆解解析:14相供电、3枚超频按钮

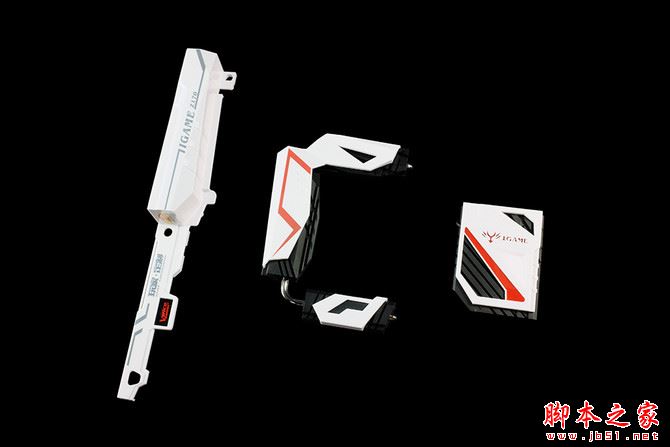

  拧下主板背面的螺丝之后就可以将装甲和散热片取下,拆装顺序为先散热片后I/O装甲。

三、拆解解析:14相供电、3枚超频按钮

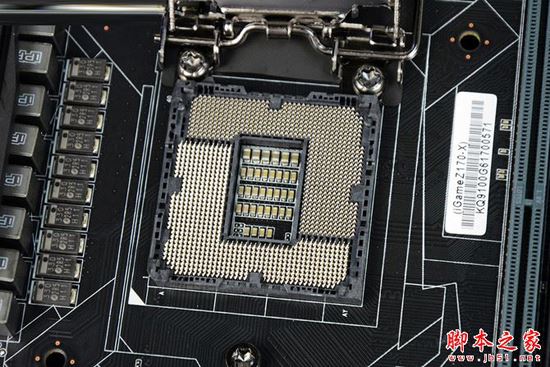

  LGA1151 CPU插座,支持英特尔第六代Skylake处理器和第七代Kaby Lake处理器,不过Kaby Lake处理器需要更新到最新版本的BIOS(目前为1007N)才能支持。

三、拆解解析:14相供电、3枚超频按钮

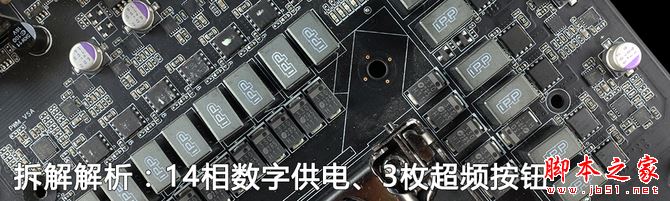

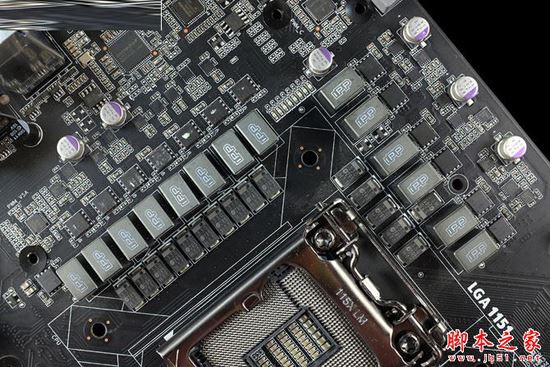

  CPU供电方面为14相数字供电设计,用料方面采用台湾大中SM7321 MOSFET、七彩虹自家I.P.P电感以及寿命更长、稳定性更好的贴片电容。

三、拆解解析:14相供电、3枚超频按钮

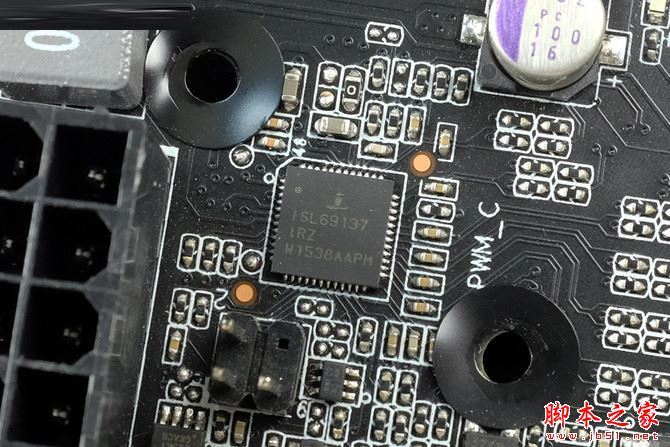

  供电主控芯片为Intersil ISL69137。

三、拆解解析:14相供电、3枚超频按钮

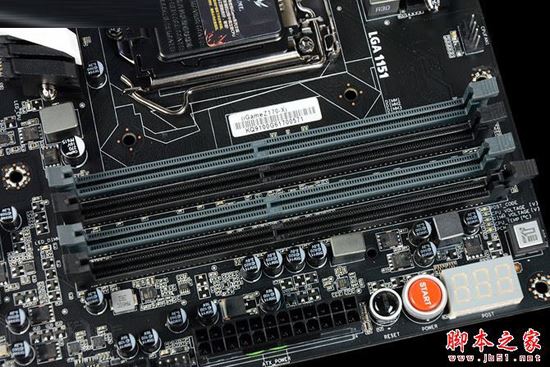

  4条DDR4 DIMM插槽,最高支持64GB DDR4-2133,支持双通道、XMP,标称的最高超频频率为3600MHz。

三、拆解解析:14相供电、3枚超频按钮

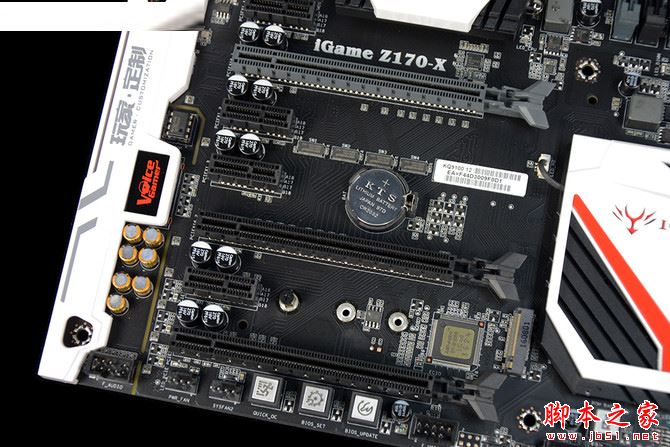

  扩展插槽方面支持3条PCIe 3.0 x16(从上到下依次为x16、x8、x4,支持3路或2路AMD CrossFire和2路NVIDIA SLI)、4条PCIe 3.0 x1。

三、拆解解析:14相供电、3枚超频按钮

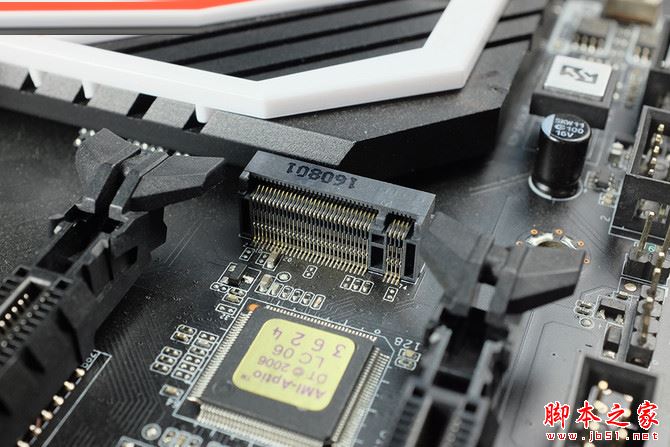

  PCIe 3.0 x8和PCIe 3.0 x4插槽之间还有一个M.2接口,最大支持M.2 2280规格,支持PCIe 3.0 x4和SATA通道SSD。

三、拆解解析:14相供电、3枚超频按钮

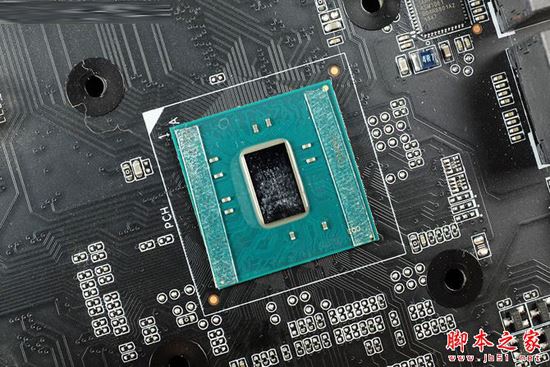

  Z170芯片组。

三、拆解解析:14相供电、3枚超频按钮

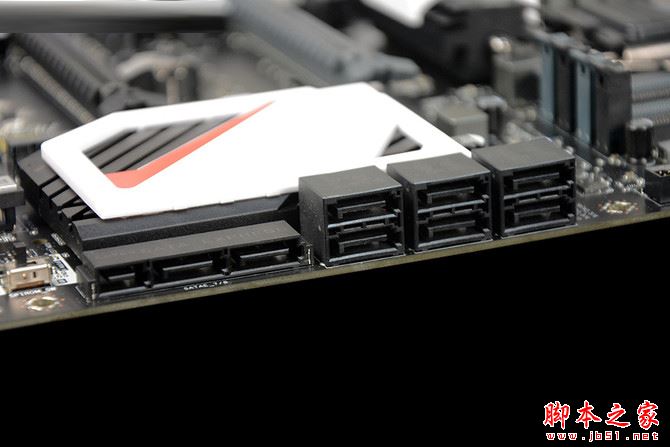

  存储接口方面包括1个SATA Express和6个SATA 3.0(6Gb/s)。其中,SATA Express接口中的2个SATA 3接口和最左边的2个SATA 3由芯片组原生提供,右边的4个SATA 3接口由2颗板载ASMedia ASM1061芯片提供。

三、拆解解析:14相供电、3枚超频按钮

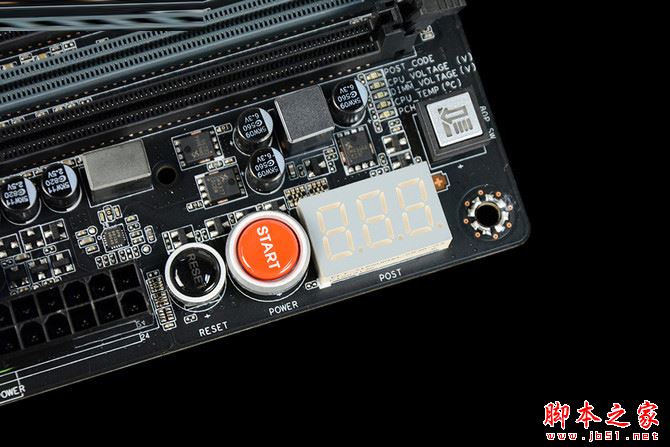

  内存插槽附近的板载开关和重启键,右侧是3位数字的板载数码卡,通过上方的80P SW按钮可以切换侦测DEBUG/CPU电压/内存电压/CPU温度/芯片组温度。

三、拆解解析:14相供电、3枚超频按钮

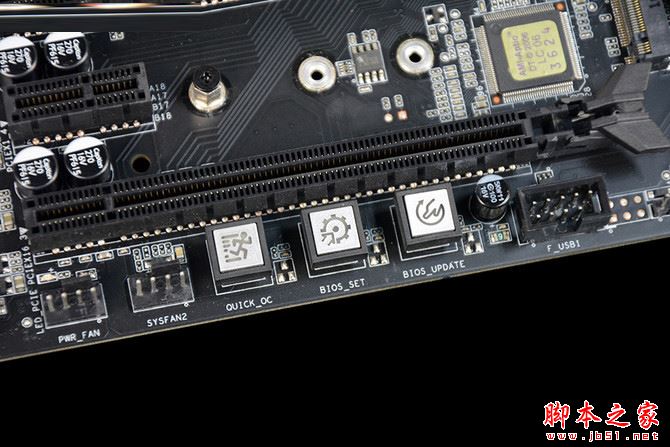

  Z170烈焰战神X针对超频玩家还加入了3枚方便超频的按钮,分别是QUIICK OC(自动超频)、BIOS SET(自动进入BIOS)和BIOS UPDATE(一键更新BIOS)按钮。

三、拆解解析:14相供电、3枚超频按钮

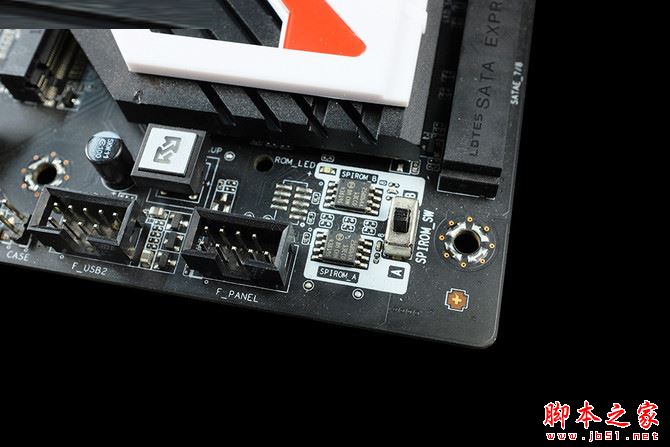

  双BIOS切换器,左边的是BIOS备份按钮。

三、拆解解析:14相供电、3枚超频按钮

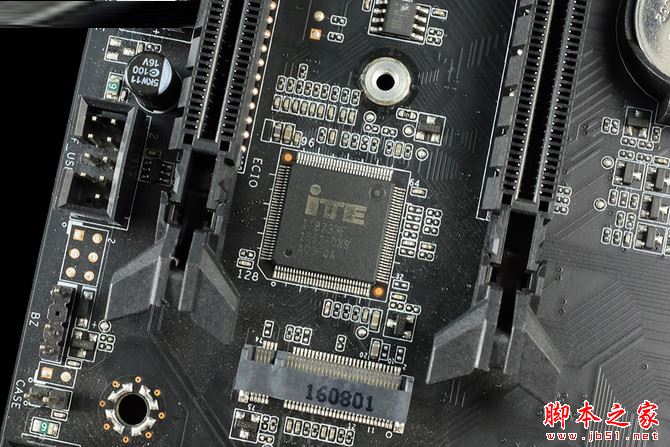

  提供监控功能的iTE IT8733E Super I/O芯片。

三、拆解解析:14相供电、3枚超频按钮

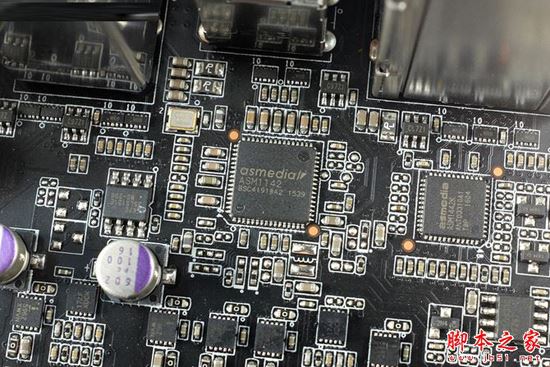

  USB3.1主控芯片为ASMedia ASM1142,右侧的是提供核显HDMI输出的ASM1442K芯片。

三、拆解解析:14相供电、3枚超频按钮

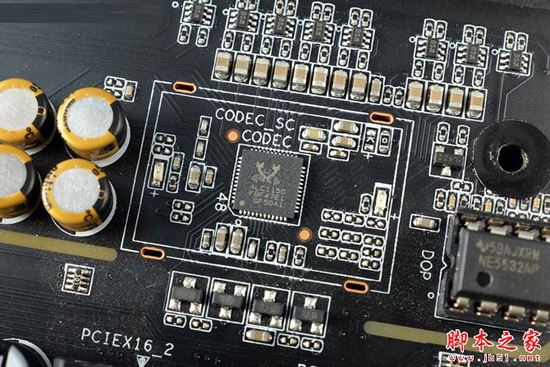

  音频芯片为Realtek的ALC 1150,左边的是nichikon音频电容。

三、拆解解析:14相供电、3枚超频按钮

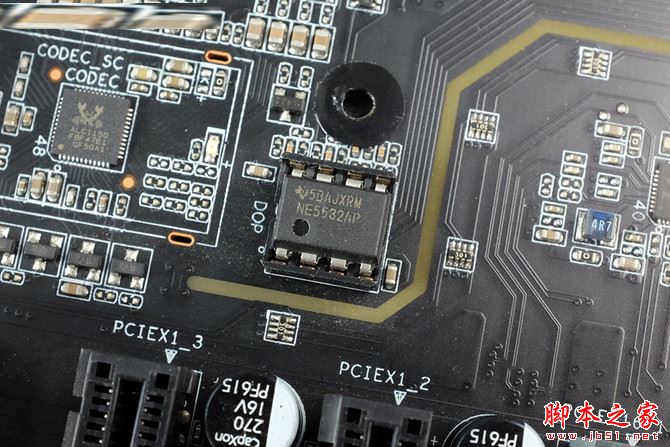

  搭配TI NE5532AP功放芯片,并且支持更换。

三、拆解解析:14相供电、3枚超频按钮

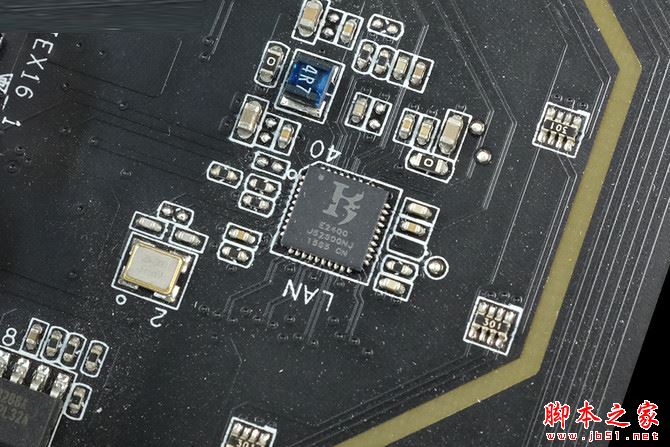

  网卡芯片为Killer E2400。

  四、BIOS解析:超频全面但细节仍需完善

四、BIOS解析:超频全面但细节仍需完善

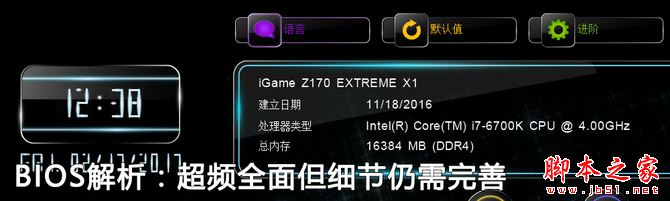

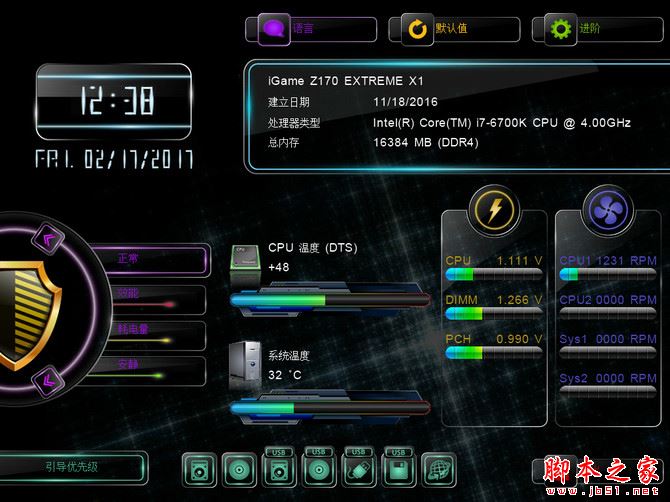

  默认界面为EZ简易模式,提供CPU温度、系统温度、电压、风扇转速等基本信息的显示,下方是支持鼠标拖拽的启动顺序设置。F8为截图功能,F9为载入最佳默认值。

四、BIOS解析:超频全面但细节仍需完善

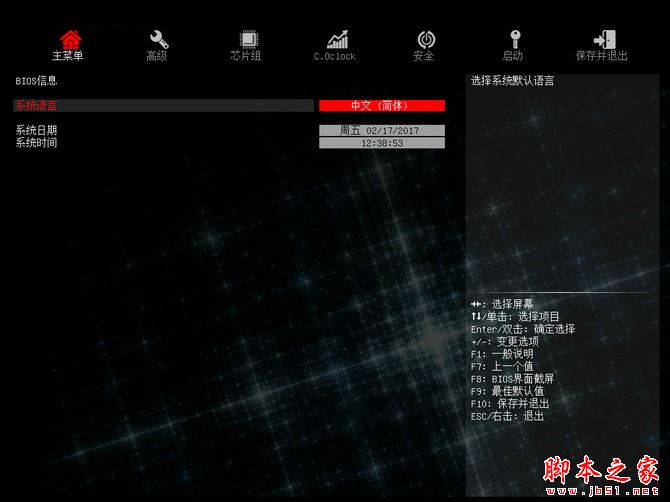

  点击右上角的进阶按钮即可进入进阶设置页面,主菜单为基本的语言、系统日期及时间设置,不过稍显遗憾的是BIOS信息中并没有BIOS版本的显示项。从右下方的信息中还可以看到F8为截图功能,但是截图之后并没有完成提示,这点也有待改进。

四、BIOS解析:超频全面但细节仍需完善

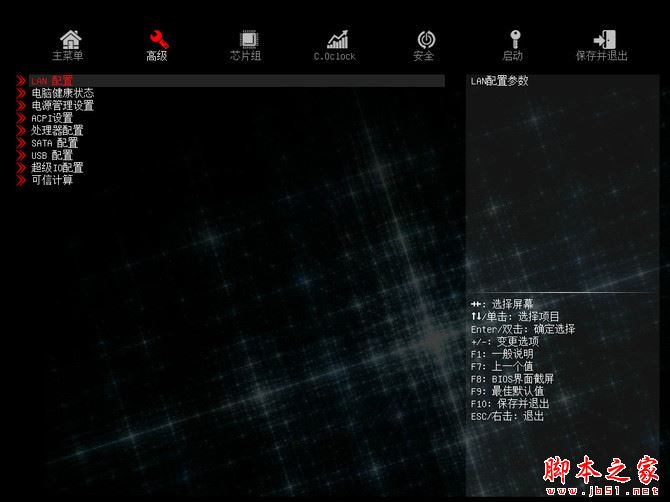

  高级设置菜单,包括LAN配置、电脑健康状态、电源管理设置等子选项。

四、BIOS解析:超频全面但细节仍需完善

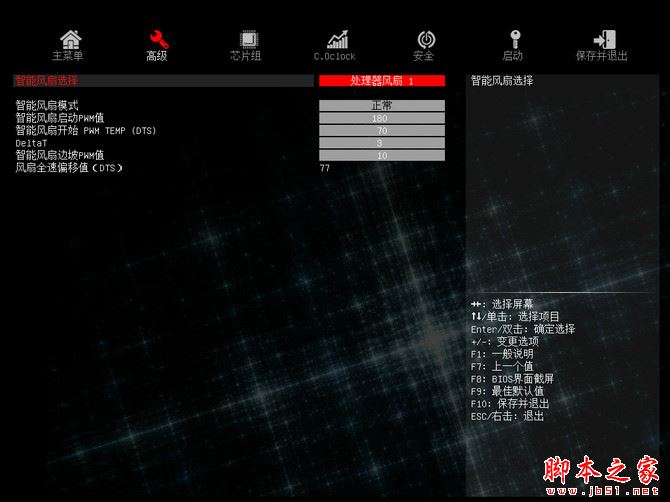

  电脑健康状态菜单中的智能风扇功能可以对风扇转速进行设置,包括风扇模式(正常、静音、无声、手动、禁用)、启动PWM值、开始PWM温度等。

四、BIOS解析:超频全面但细节仍需完善

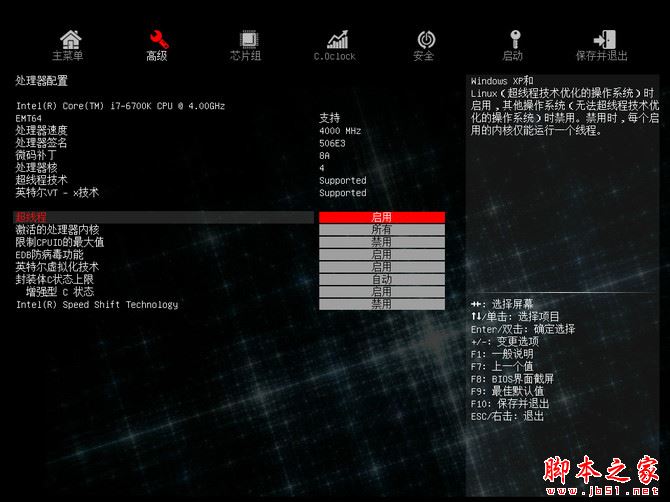

  处理器配置菜单中包括处理器的基本信息以及超线程、激活处理器内核等功能的开关选项。

四、BIOS解析:超频全面但细节仍需完善

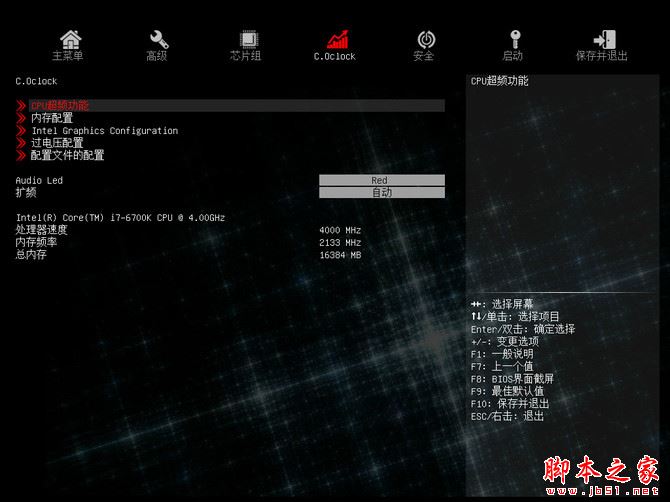

  C.Oclock超频菜单,主要的CPU、内存超频设置都在这个页面里了。另外,可以对音频隔离线进行灯光设置的Audio Led也在这个菜单中。

四、BIOS解析:超频全面但细节仍需完善

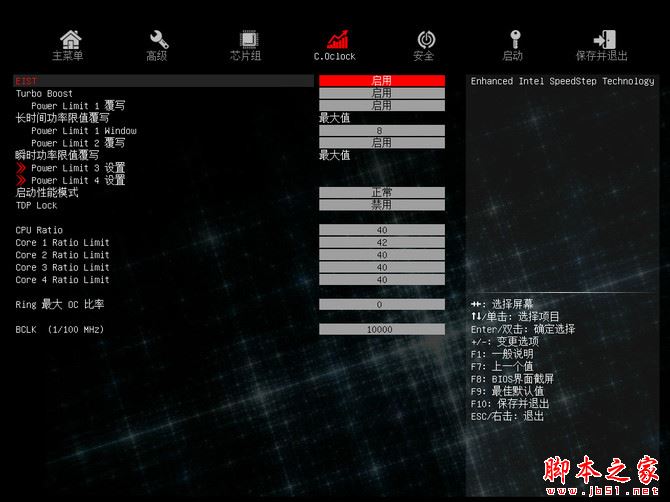

  CPU超频设置页面,关键的CPU倍频以及BCLK设置都在页面下方。

四、BIOS解析:超频全面但细节仍需完善

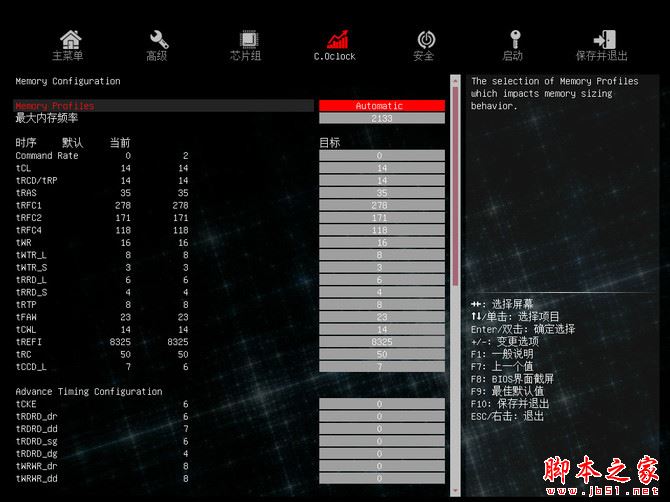

  内存超频设置页面,十分详细。

四、BIOS解析:超频全面但细节仍需完善

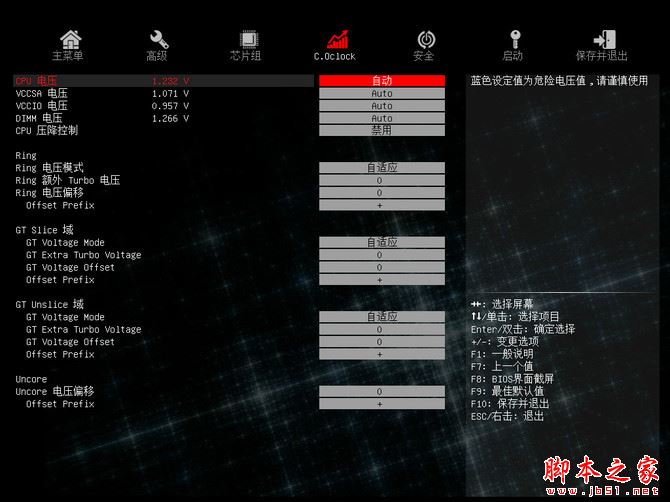

  电压设置页面。

  五、评测总结:比Z270更划算的超频之选

  当装甲与灯效相继成为主板厂商竞相追逐的对象的时候,七彩虹顺势推出了Z170烈焰战神X,凭借独特的白色装甲+红色线条的设计语言,让其一举成为自家的颜值担当。不过稍显遗憾的是,仅靠音频区域隔离线的那点灯效显然无法打动执着于“神说要有光”的那些人。

  在用料上Z170烈焰战神X并没有吝啬,无论是带热管的三段式散热片、14相数字供电还是贴片电容都让我们看到了那个用心做产品的七彩虹。不过,作为主板软实力的BIOS仍有提升的空间,虽然超频设置足够全面,但是像BIOS版本、截图完成提醒等细节也许是玩家更为看重的地方。

  总之,对于近期想要装机的用户来说,在200系列芯片组的上市初期选择Z170并不失为一种明智之选,当然前提是有超频需求。更多相关内容请关注脚本之家哦。
