今天要拆解的是一款型号为山水X15的真无线蓝牙耳机，它的充电盒形似车钥匙，侧开设计，内置400mAh电池；耳机采用切面设计，支持蓝牙5.0，耳塞为双耳帽设计，提升被动降噪效果，耳机和充电盒的总续航可达60小时。下面一起来看看这款产品的内部结构是如何设计的吧~
一、山水X15真无线蓝牙耳机 开箱
包装盒正面是山水品牌形象代言人华少的图片，没有产品图。左上角是山水的品牌Logo，产品名称“X15真无线蓝牙耳机” ，下面还有一些装饰图案，品牌宣传语“好声音X好音质”。
充电盒背面，上半部分介绍了山水X15的特色设计：蓝牙芯片、聚合物锂电池、定制钕磁动圈喇叭、人体工程学设计、磁铁吸附、通话降噪功能。旁边有充电盒的展示，有黑色和棕色两款。下面表格里列举了山水X15的部分产品参数，制造商是山水（深圳）国际电子科技有限公司。

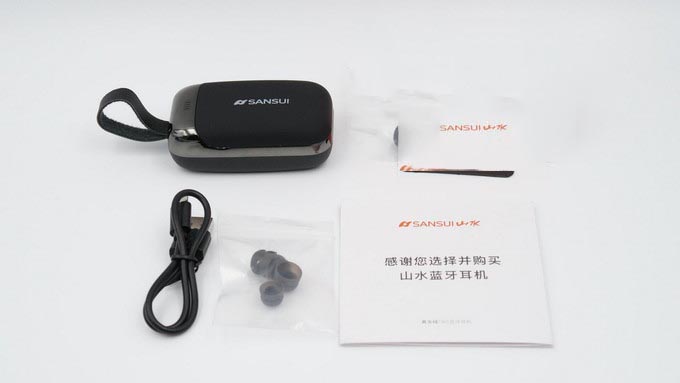

包装盒内物品，耳机和充电盒，充电线、硅胶耳塞以及说明书等。

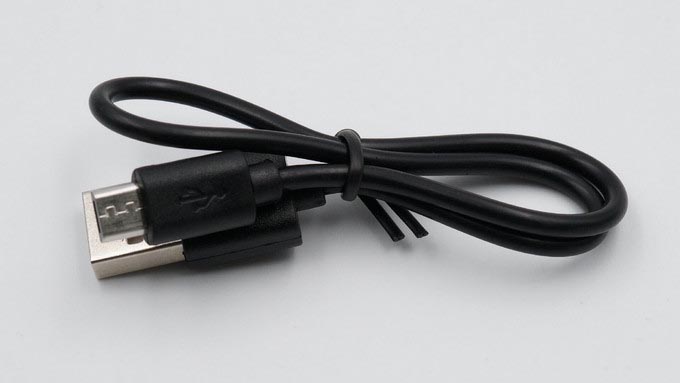

充电线为USB-A to Micro-USB接口。

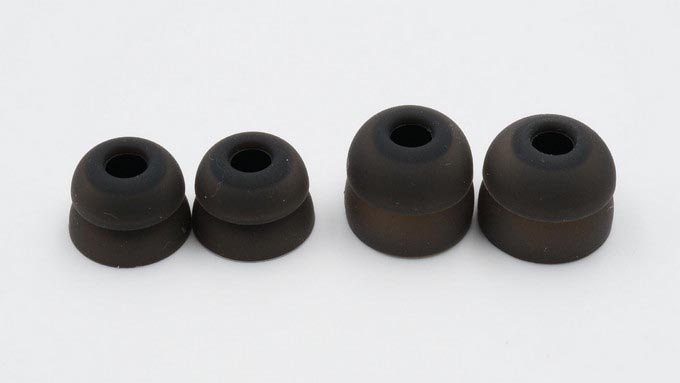

硅胶耳塞采用了双节设计，提升物理降噪效果和佩戴的稳定性。耳机上是中号，还有一对小尺寸和一对大尺寸耳塞可替换。

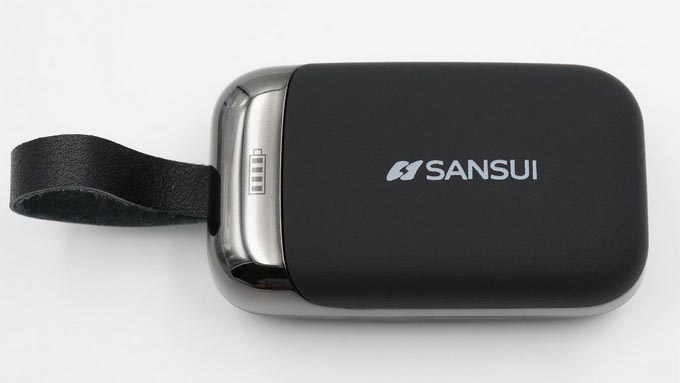

充电盒外观一览，形似车钥匙。

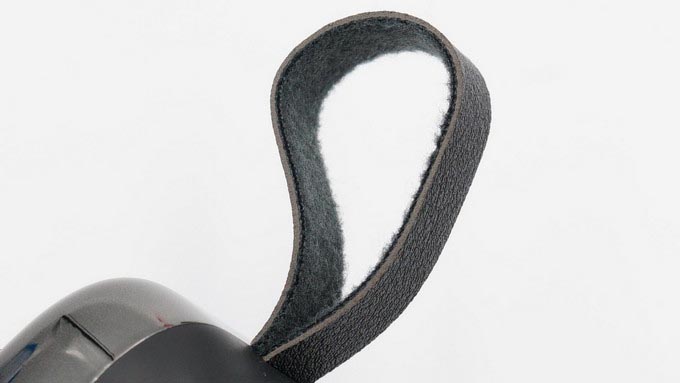

提手处外层是皮革，内侧有毛绒，手感舒适。

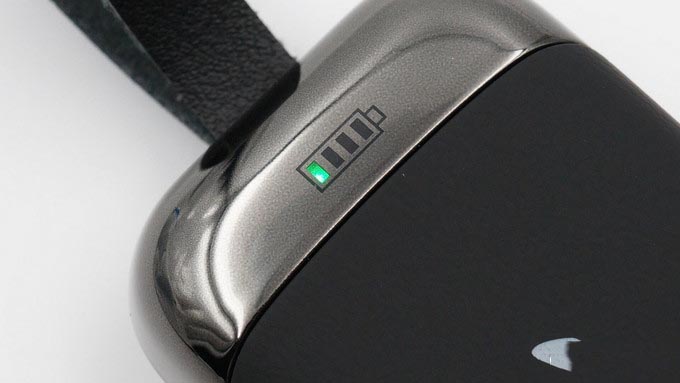

充电盒顶部的电量指示灯，共有四颗；壳体上印有电池图案，比较形象。

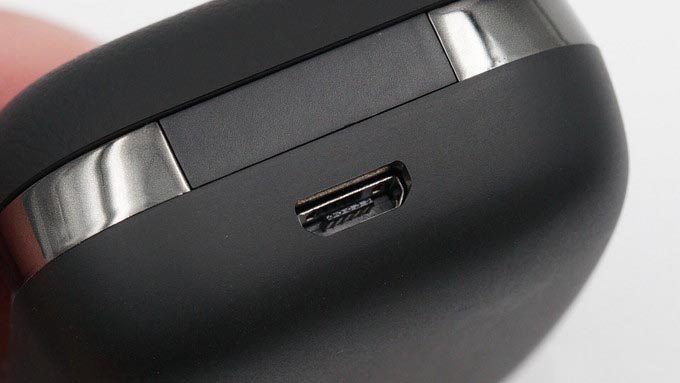

底部的充电接口。
充电盒侧边还有两个耳机充电的指示灯。

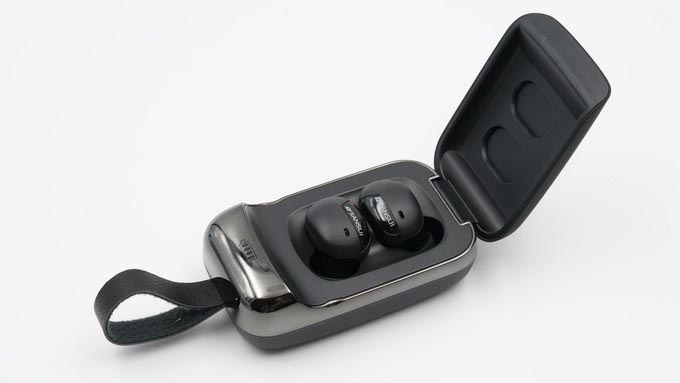

充电盒为侧开式，耳机紧密地放在中间位置。

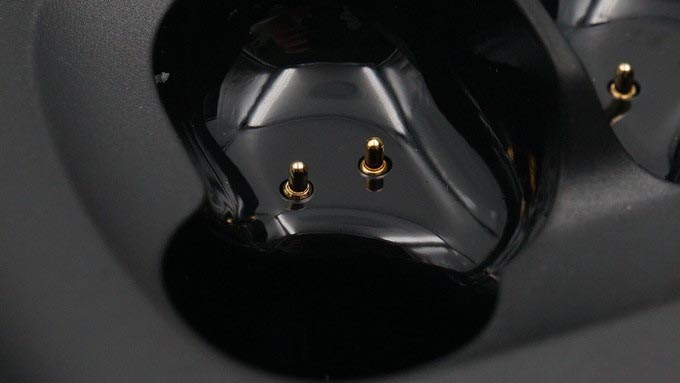

充电座舱内的充电触点。

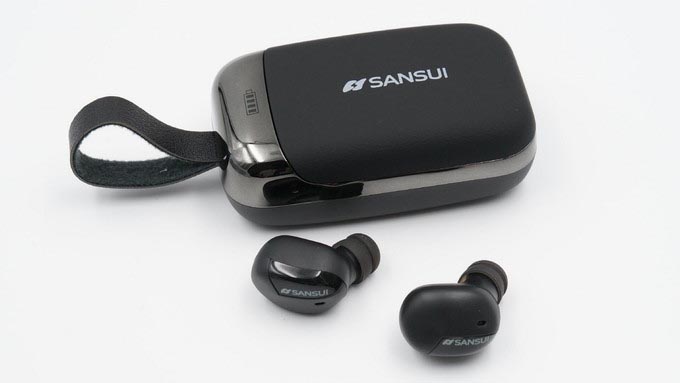

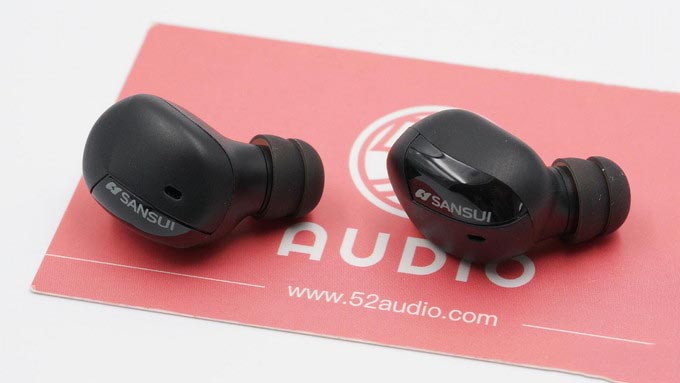

山水X15真无线蓝牙耳机和充电盒。
耳机和充电盒共重：50.4克。

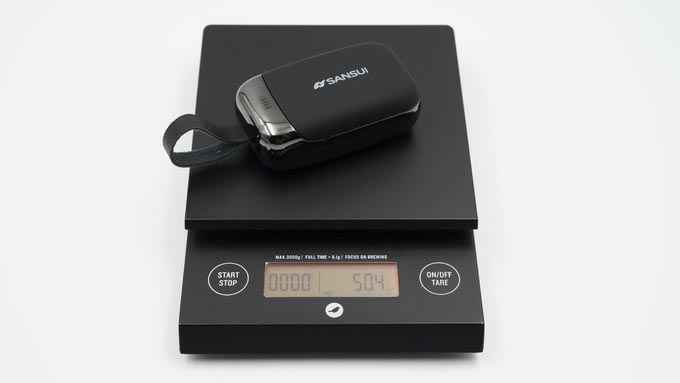

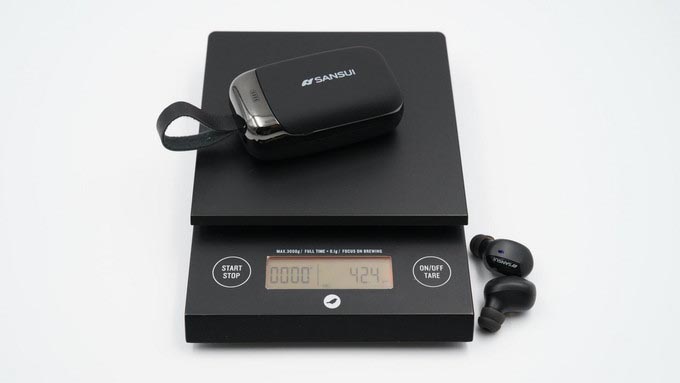

充电盒单重：42.4克。

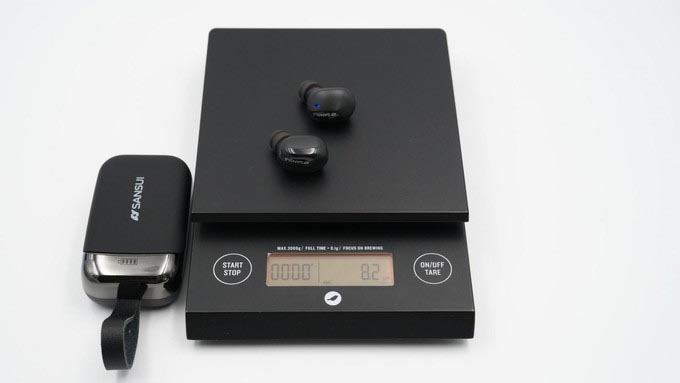

左右耳机共重8.2克，非常轻，与AirPods 2的耳机重量接近。

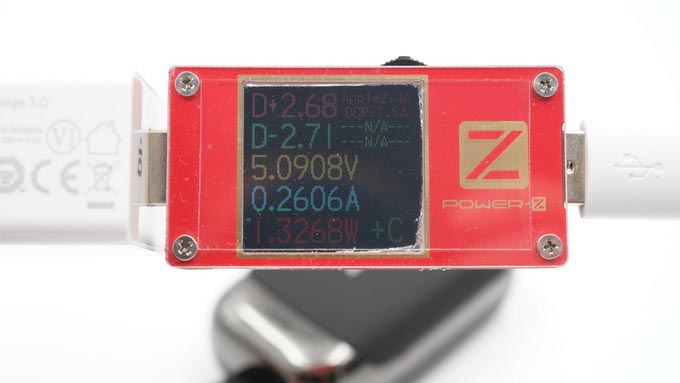

采用ChargerLAB POWER-Z KT001便携式电源测试仪对山水X15真无线蓝牙耳机进行有线充电测试，充电功率约为1.3W。
二、山水X15真无线蓝牙耳机 充电盒拆解
我们首先来拆解比较有特色的充电盒，从底部拆开，壳体通过卡扣和固定柱两种方式固定。

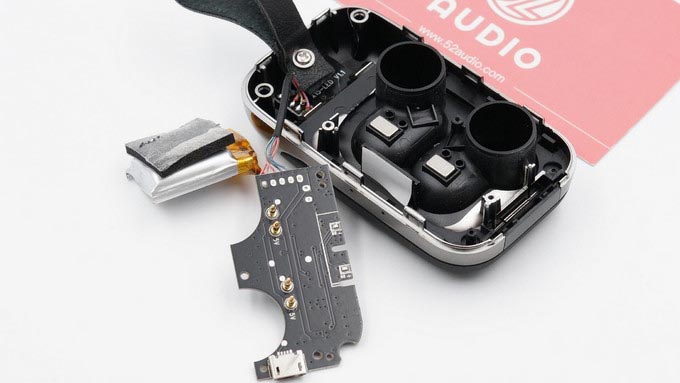

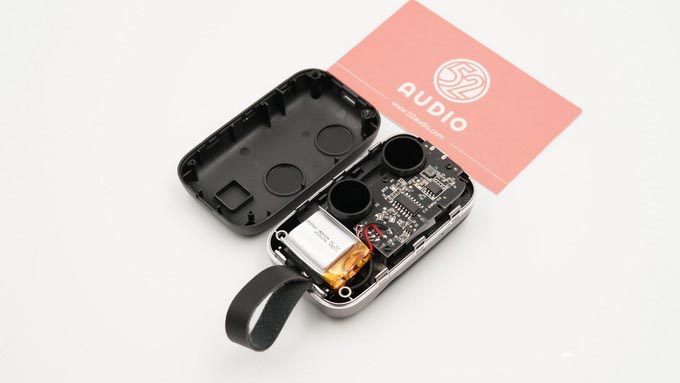

充电盒内部结构展示，底部是电池和主板，上面是充电座舱的壳体。
取出主板和电池，充电盒顶部还有一块用于电量显示的小板。

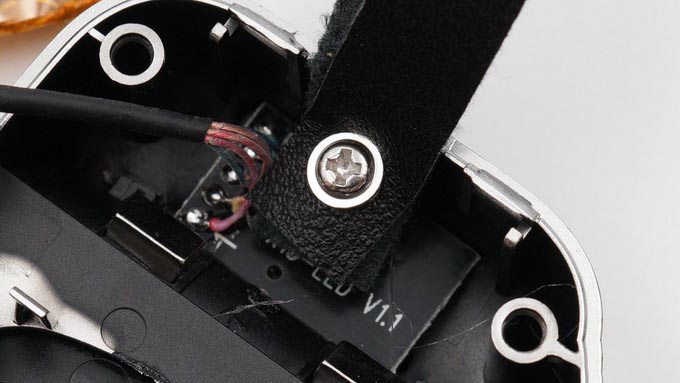

一颗螺丝同时固定充电盒的提手和下面的PCB板。
卸下螺丝，取出指示灯PCB。
电流从正极输入给指示灯供电，四颗指示灯一一对应。

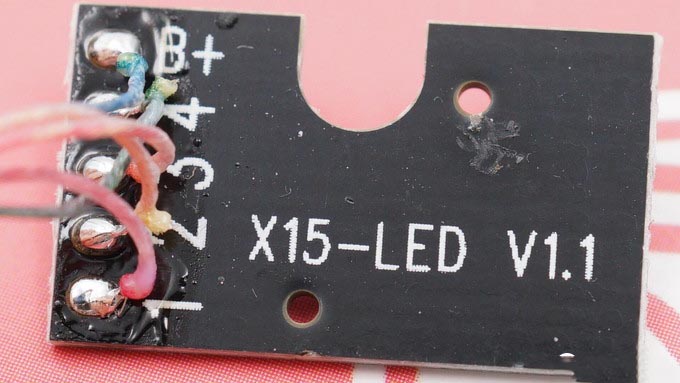

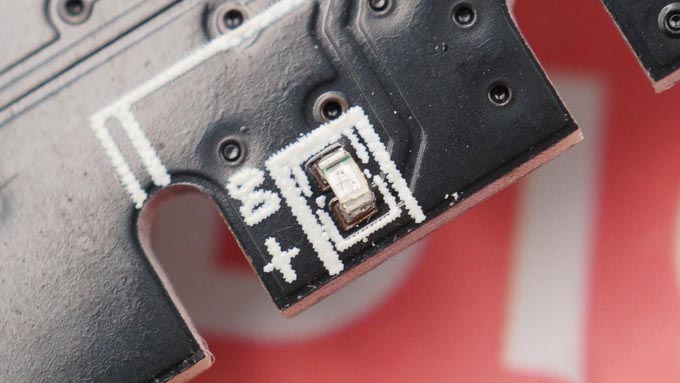

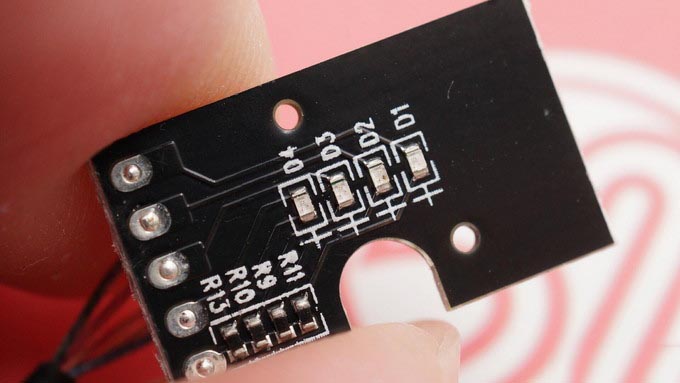

PCB板正面的四颗LED指示灯和限流电阻。

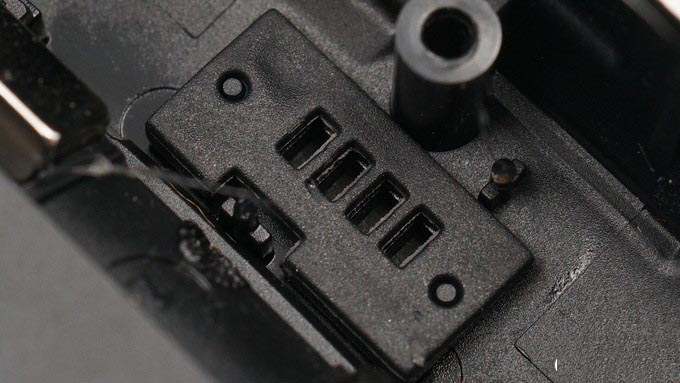

指示灯开孔处，一块软胶把四颗指示灯间隔开，防止漏光。

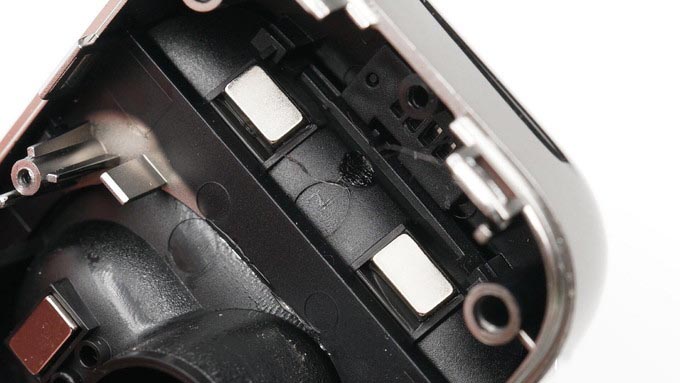

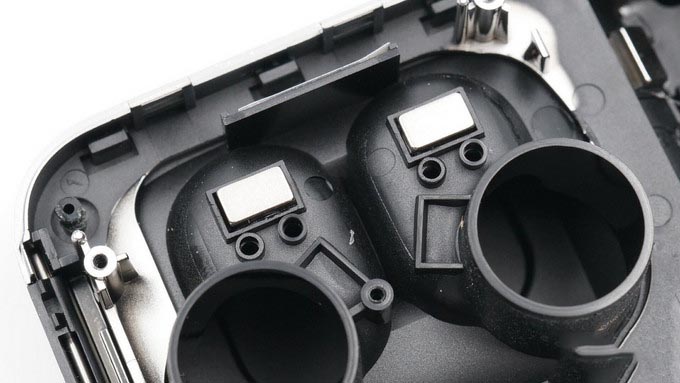

充电座舱内侧的两个磁铁，用于吸附固定耳机。
盒盖开启/闭合处的吸附磁铁。

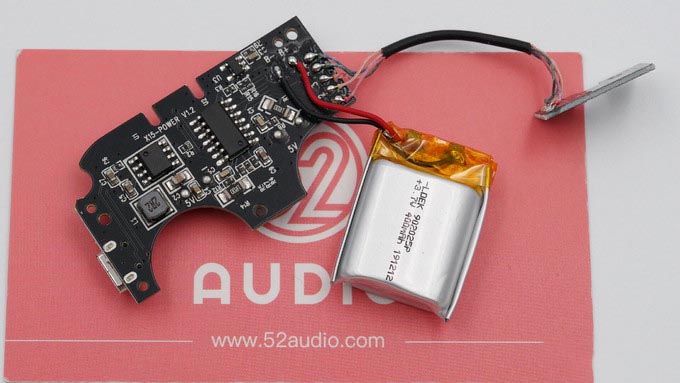

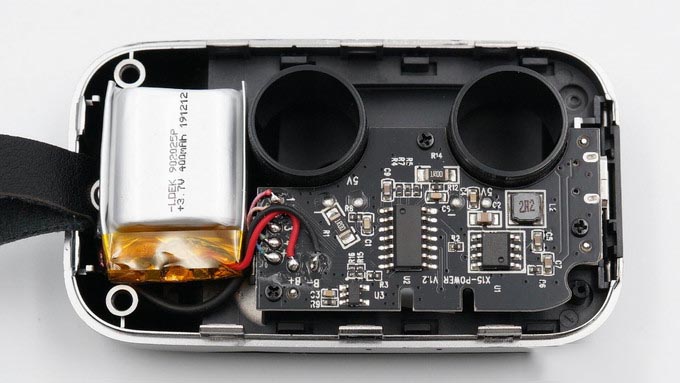

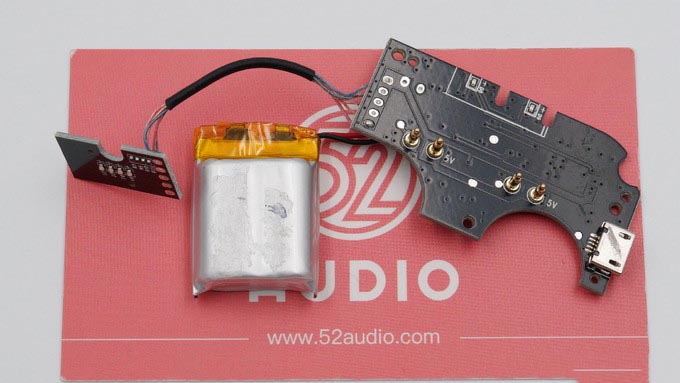

充电盒内部电路一览。
主PCB板背面只有充电顶针和电源输入接口。输入的电流需要先经过充电芯片才能给内置电池充电。

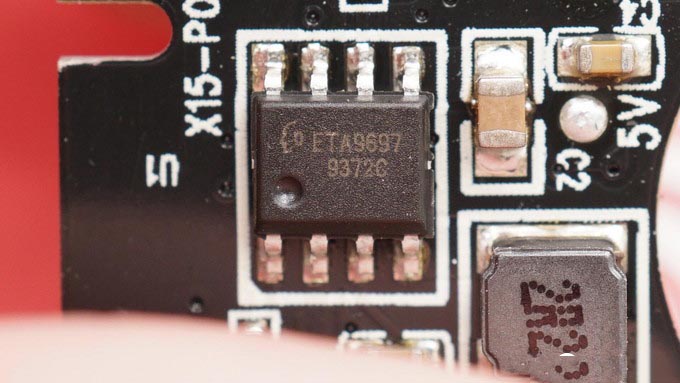

山水X15真无线蓝牙耳机的充电盒采用了钰泰ETA9697电源管理方案，既可以将输入电压降压给内置电池充电，也可以把电池输出的电流升压给耳机充电。
钰泰ETA9697采用ESOP8封装，是一个超低功耗的双通道PMU：集成了独立的16V耐压的线性充电器和5V同步升压变换器。其低功耗的5V升压变换器可支持高达5V-0.4A的输出能力，且可以通过对ENBST引脚置低电平，可实现彻底关闭输出。
钰泰ETA9697内置1.4MHz的开关频率，可以使用小体积的2.2uH电感器，是理想的蓝牙充电仓二合一解决方案。
据拆解了解到，漫步者，JBL、出门问问、U&I由我等品牌均有大量采用钰泰的TWS耳机充电盒方案。

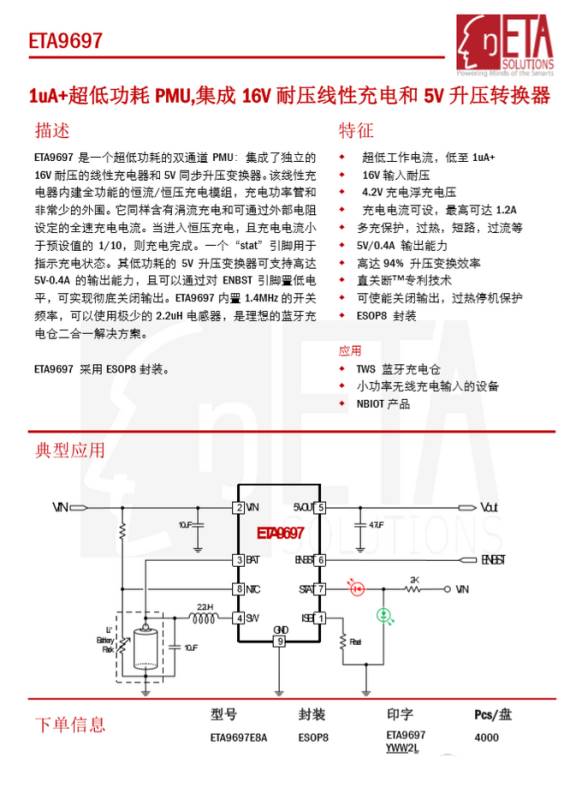

钰泰ETA9697详细资料。

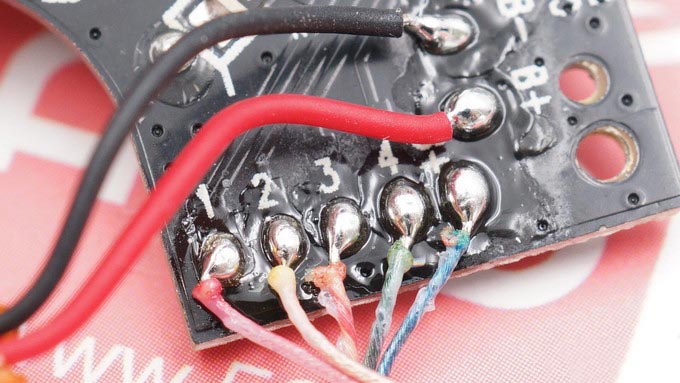

黑红两股导线是连接电池的，下面五根导线是连接充电盒电量指示灯的，焊点饱满。
导线直接连接电池正负极。

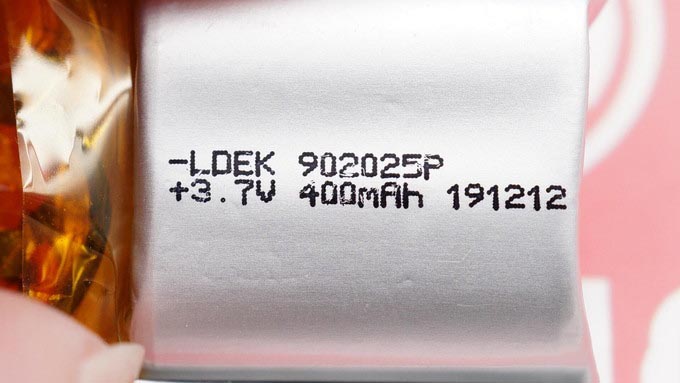

电池信息，型号LDEK 902025P，额定电压3.7V，额定容量400mAh。

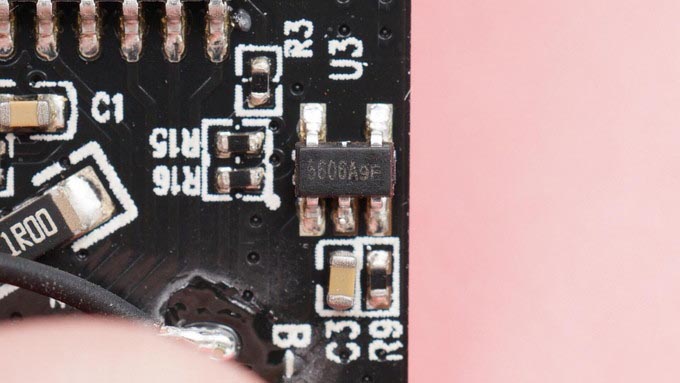

赛芯微 XB5606A 一体化电池保护IC，用于保护充电盒内部电池不会过充过放。

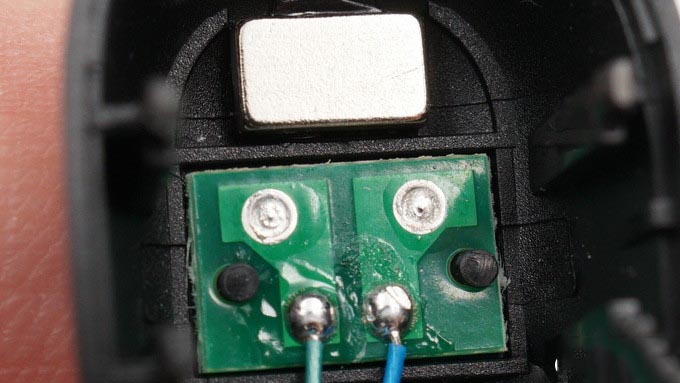

给耳机充电的顶针。
指示耳机充电状态的LED指示灯。

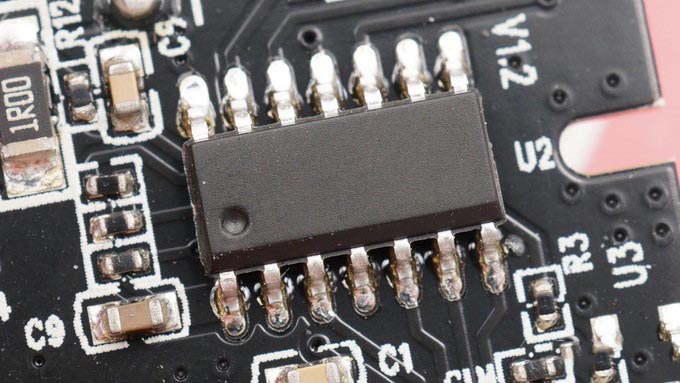

一颗无标单片机，用于电量显示和显示耳机充电状态等充电盒功能。
三、山水X15真无线蓝牙耳机 耳机拆解
下面我们再来拆解耳机部分，山水X15壳体采用切面设计，形成三个不同的平面且材料不一样；耳机为入耳式设计，硅胶耳塞为双节设计，达到更好的物理降噪效果。耳机支持触摸控制。

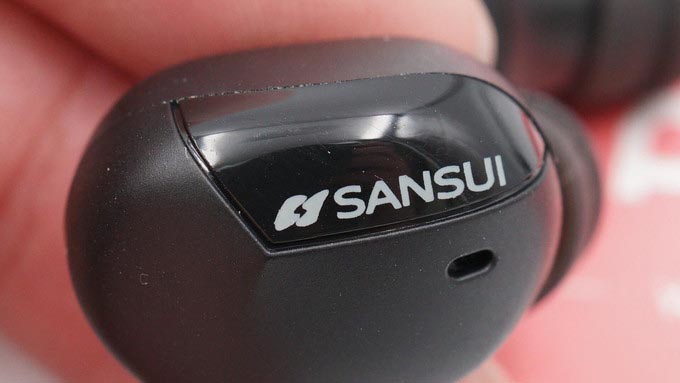

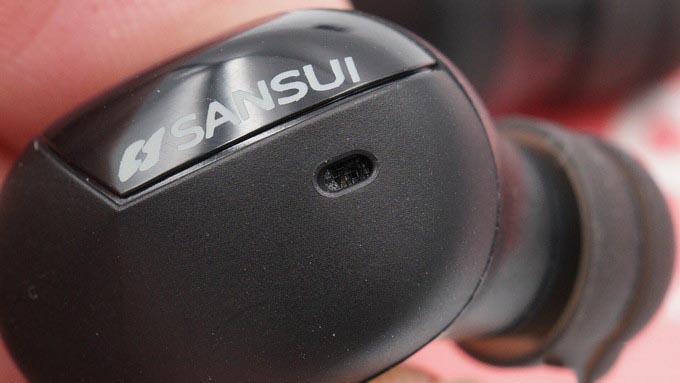

壳体上一个平面是光滑的，上面印有山水的Logo。
LED指示灯开孔和麦克风拾音孔，内侧有防尘网。

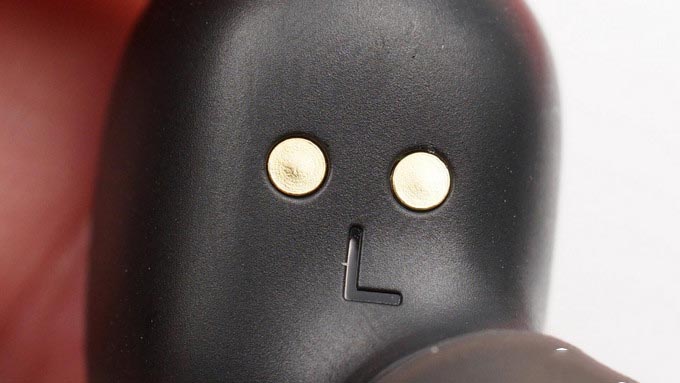

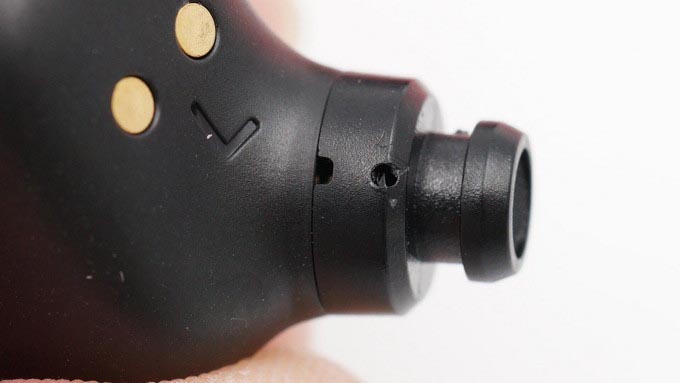

耳机内侧的金属充电触点，旁边有L/R左右标识。
出音孔附近的调音孔。

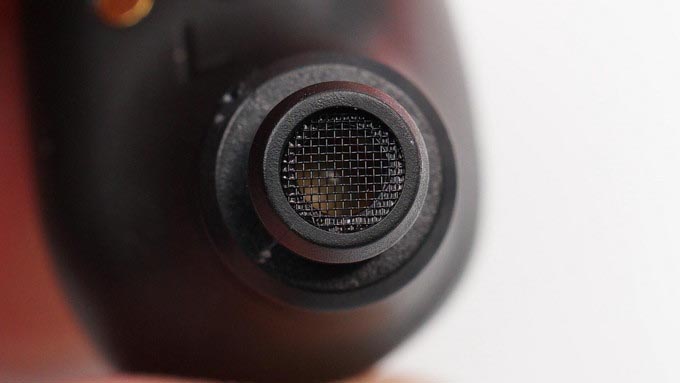

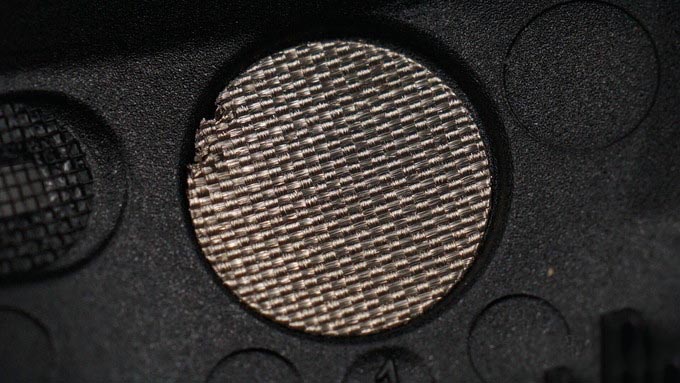

出音孔处有金属防尘网。
沿合模线拆开耳机外侧壳体。

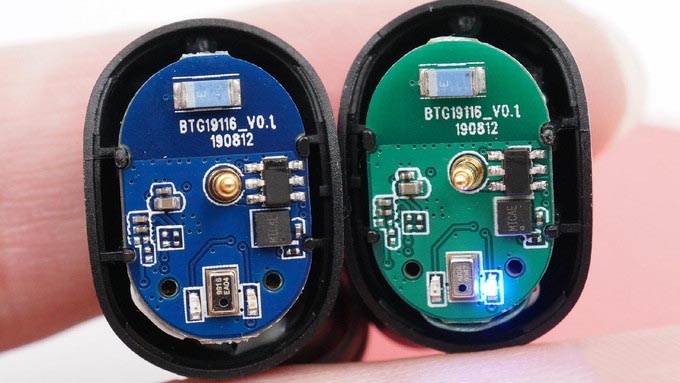

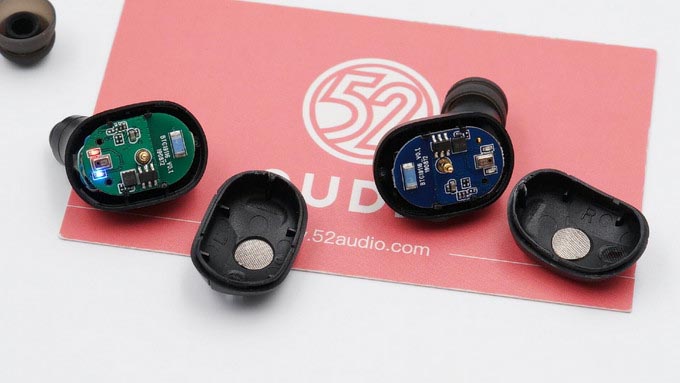

左右耳机内部布局一致，主板颜色不同进行区分。

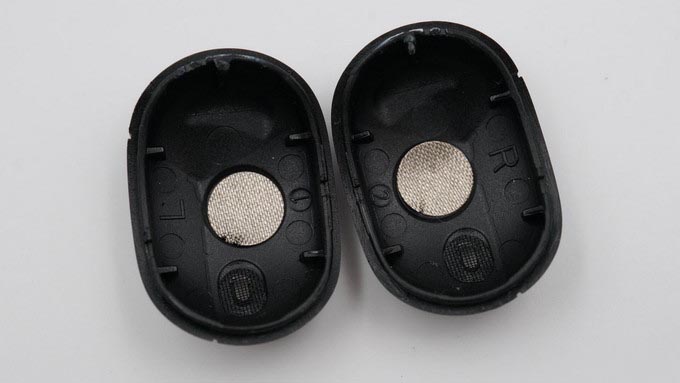

壳体内侧有导电布，与主板触点连接，响应触摸操作。
导电布特写。
主板上连接导电布的顶针，把触摸信号传递给触摸芯片。
继续拆解，取出主板，可以看到耳机的内部空间，主要是用来放置电池的，右侧音腔独立密封。

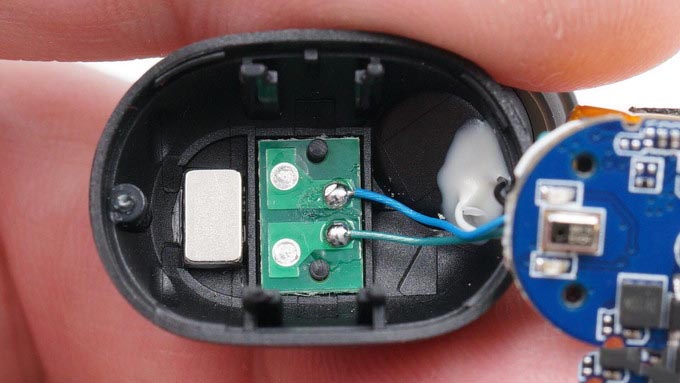

充电触点所在的小PCB板，上面是吸附充电盒的磁铁。

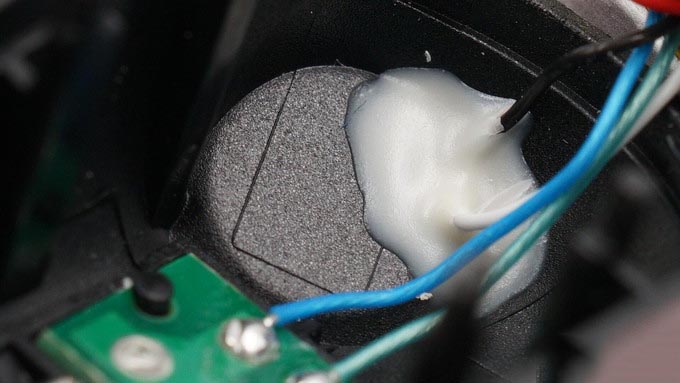

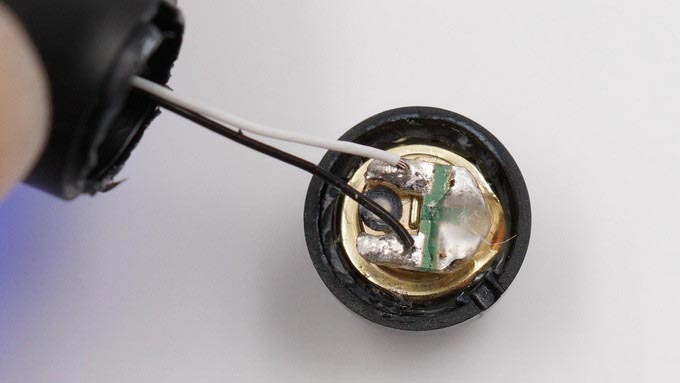

扬声器单元通过导线与主板相连，音腔单独密封，内侧有白色的封胶。
从入耳结构处拆开，可以看到扬声器单元。

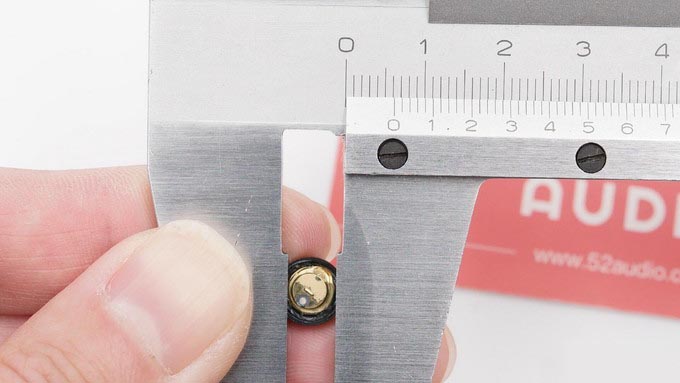

扬声器单元尺寸6mm，与官方宣传一致。

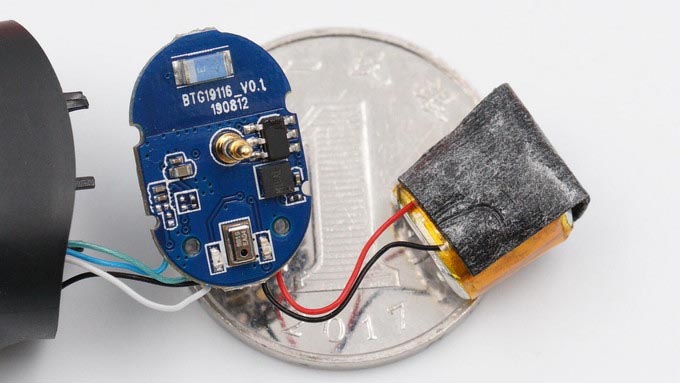

耳机主板和电池与一元硬币的尺寸对比。
先来看看主板外侧的布局。
耳机采用陶瓷贴片蓝牙天线，传输蓝牙信号，与手机进行通讯。

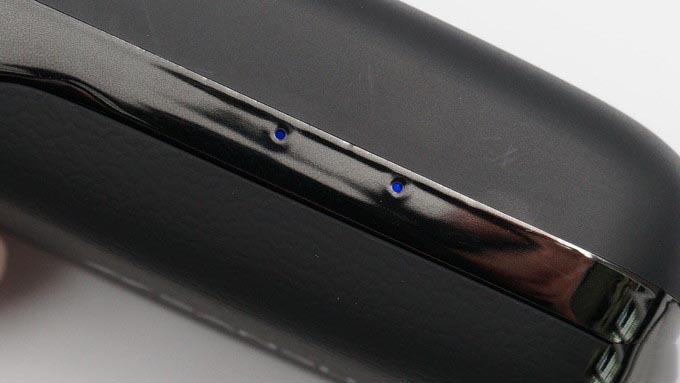

两颗LED指示灯，展示耳机的使用状态。

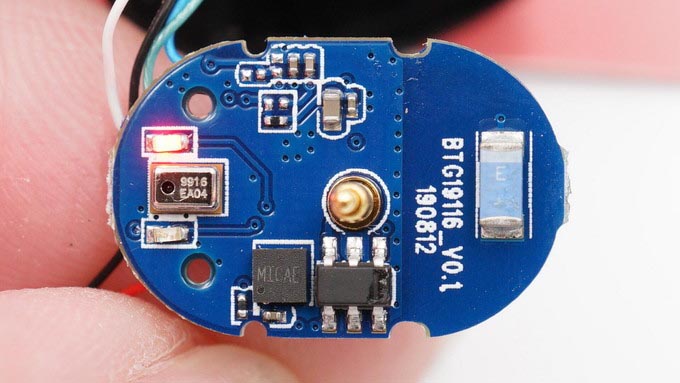

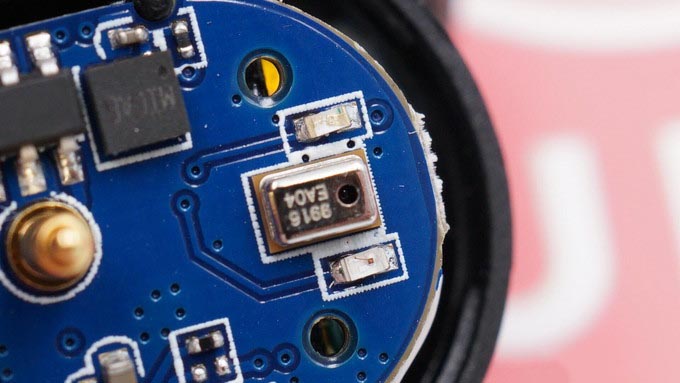

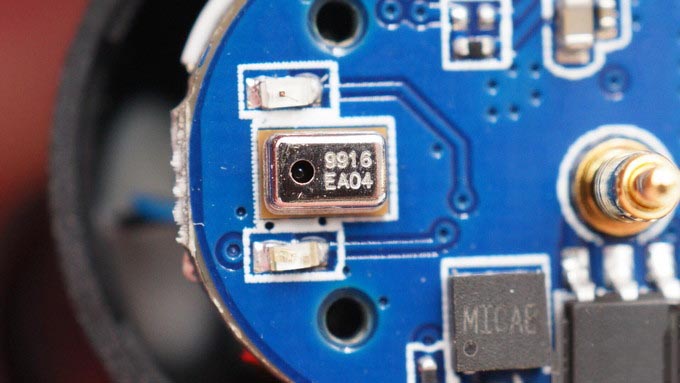

镭雕9916 EA04的MEMS硅麦，用于耳机的通话功能。

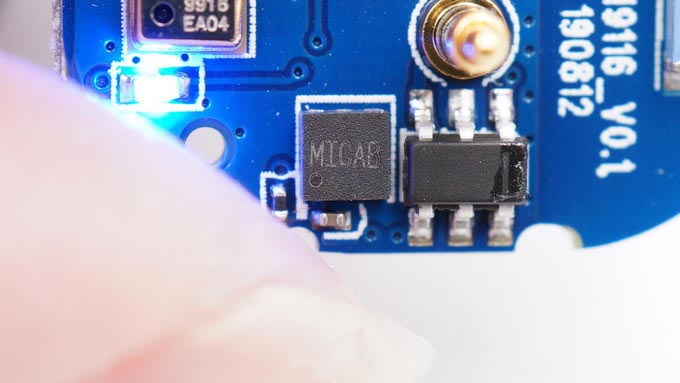

一颗无标的触摸IC，检测耳机的触摸操作。

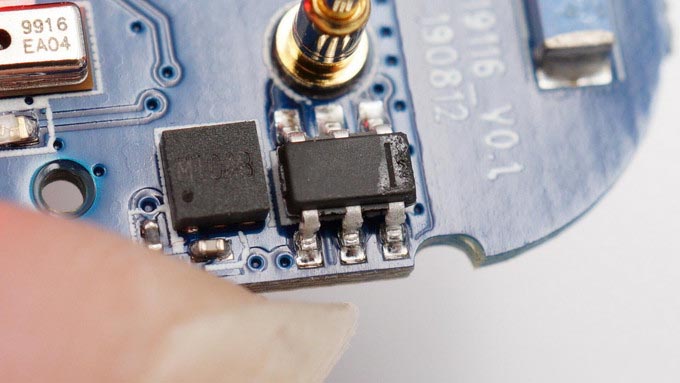

电池保护IC，防止电池过充过放。

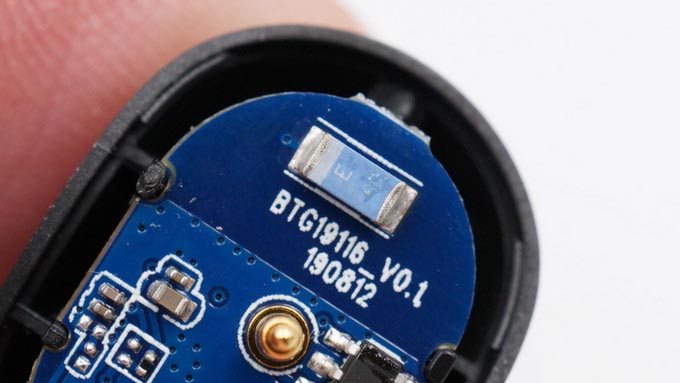

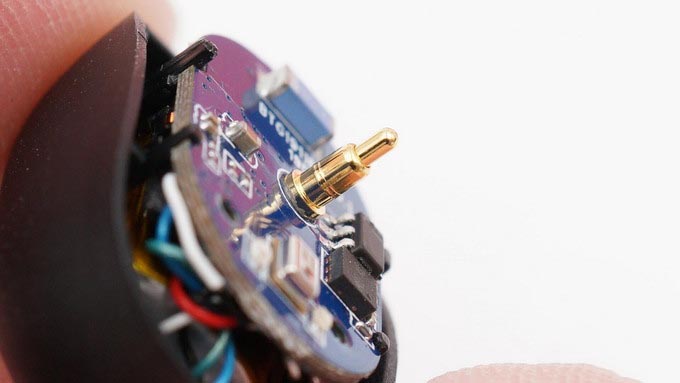

耳机主板内侧是蓝牙主控芯片及其外围电路。

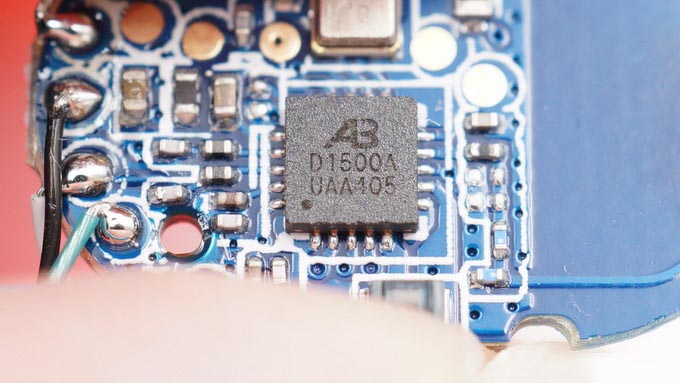

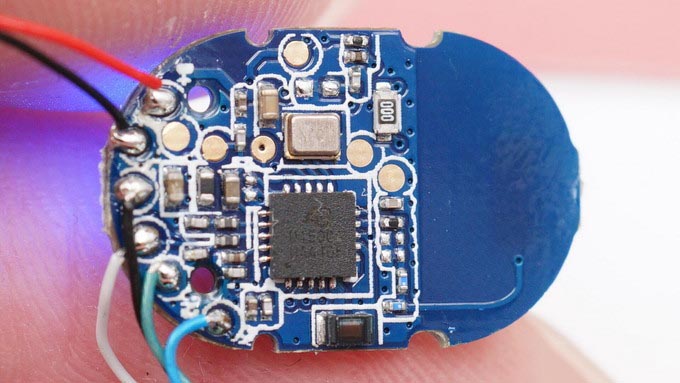

中科蓝讯AB5376A 蓝牙音频SoC，AB5386A主要针对TWS耳机市场。芯片具有32位RISC-V处理器，支持DSP指令集，运行频率最高125MHz。芯片采用QFN20 3×3小型封装，适用于各种TWS小型耳机。

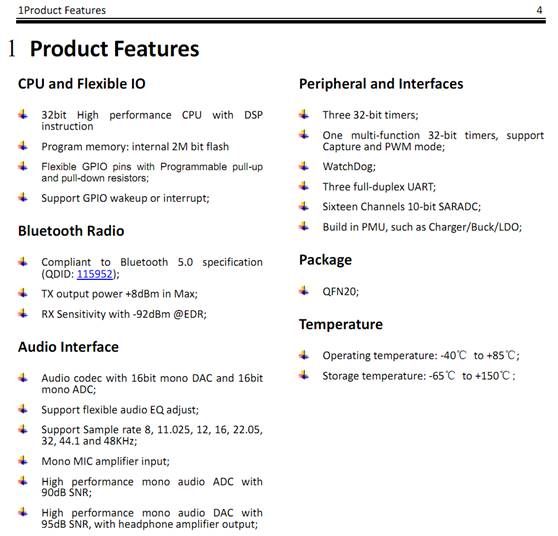

AB5386A专为TWS耳机应用设计，芯片高度集成化，PCB外围物料精简。内置5V充电触点单线通讯、内置锂电池充电管理电路，适用于智能充电仓应用。通讯协议支持蓝牙5.0 EDR/BLE。支持主副耳无缝切换。通话部分内置单MIC ENC降噪/AEC回音消除算法。原厂提供配置化编程工具，方便客户产品迅速投入市场。
中科蓝讯AB5386A 详细资料。

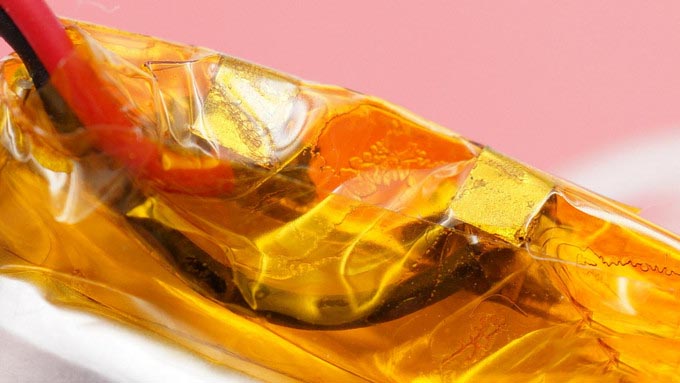

导线焊接在电池正负极。

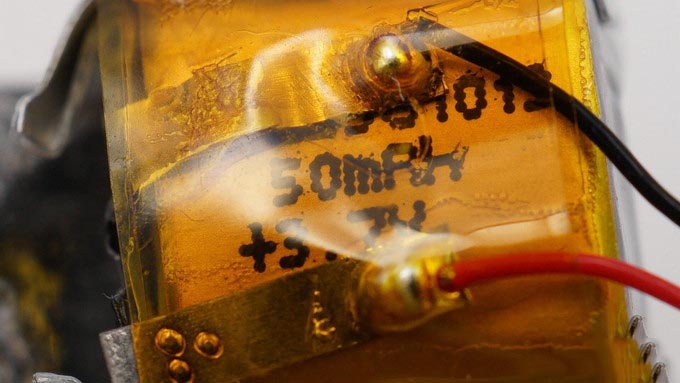

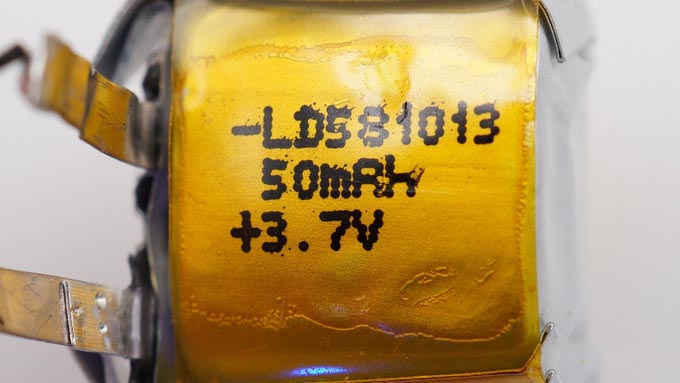

电池型号LD581013，额定电压3.7V，额定容量50mAh。

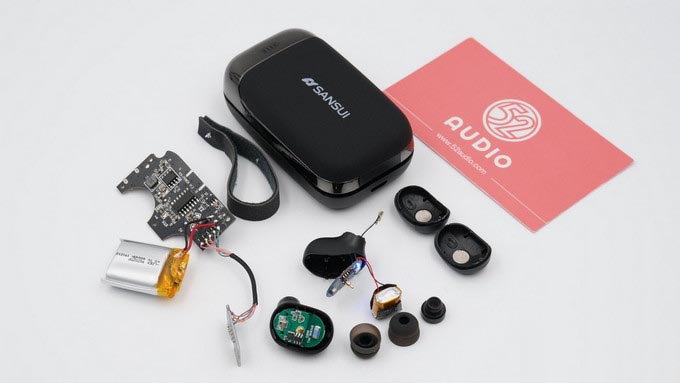

拆解全家福。
山水X15真无线蓝牙耳机，充电盒形似车钥匙，采用侧开式的翻盖设计，自带提手，方便从口袋或者包里取出。充电盒上有四个电量指示灯，电量信息一目了然，壳体边缘采用电镀工艺；翻盖表面为皮质手感；耳机壳体采用切面设计，均为塑料材质但用了不同的处理方式，光滑与磨砂的手感并存，硅胶耳塞为双节设计，达到更好的物理降噪效果。可以说山水X15整体颜值还是很高的。
充电盒采用Micro-USB接口输入电源，内置钰泰ETA9697电源管理方案，这款芯片集成了独立的16V耐压的线性充电器和5V同步升压变换器，也就是既可以将输入电压降压给内置电池充电，也可以把电池输出的电流升压给耳机充电；充电盒内的电池容量为400mAh；还有一颗无标单片机，用于控制电量显示等功能。
耳机内部电路，山水X15采用中科蓝讯AB5376A蓝牙音频SoC，支持蓝牙5.0 EDR/BLE，主副耳无缝切换，内置单MIC ENC降噪/AEC回音消除算法；该芯片采用QFN20 3×3小型封装，芯片高度集成化，PCB外围物料精简。耳机支持触控，外壳内侧有一块导电布，配合触摸IC，感知触摸操作；耳机电池容量为50mAh。
综合来看，山水X15真无线蓝牙耳机是一款外观很有辨识度的产品，在用料和做工上也都不错，在同价位产品中是比较有竞争力的。
