众多厂商中，充电技术上除了苹果以外，快充技术在当下已经成为中高端手机的标配技术。OPPO的VOOC闪充是较早采用低电压大电流的快充方式，一加的Dash快充则是VOOC的一种变通方式（手机端采用Type-c接口）。
华为的SuperCharge和其之前的高压快充FCP不同，也采用了低电压大电流的方式。
由于标准的micorUSB接口的承载大电流存在困难，因此低电压大电流快充方式OPPO充电器和手机端采用其特殊的USB接口形式。这次拆解的是vivo x9 plus 充电器，规格为5V4.5A。

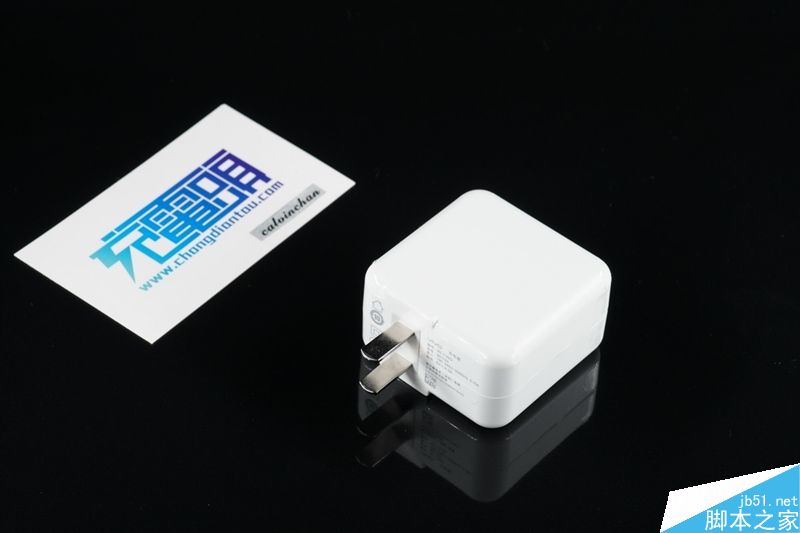

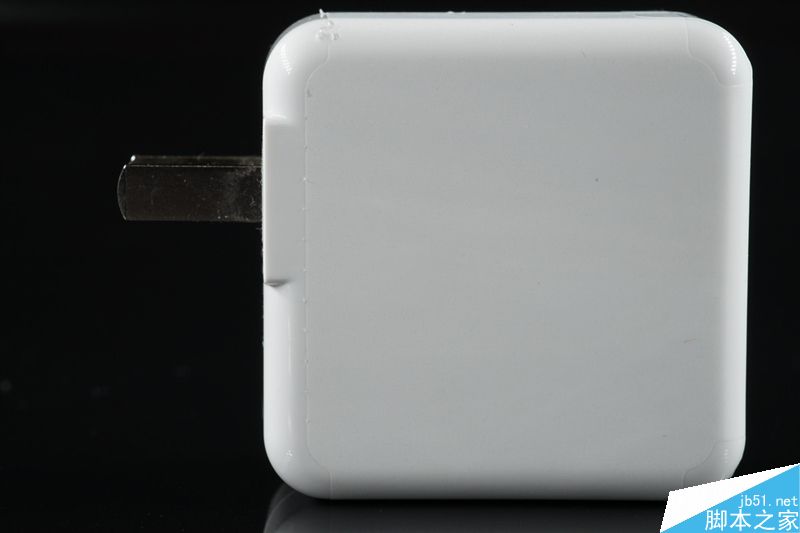

白色外壳，正方形外观，插脚不可折叠，虽然不那么方便，但是不折叠也牢固了很多。
有一张半透明磨砂贴纸保护，防止磨损。

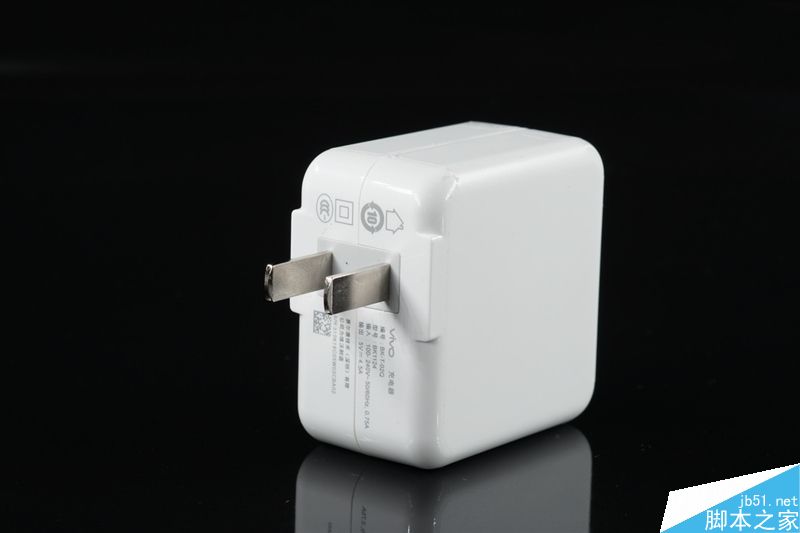

国标插脚。

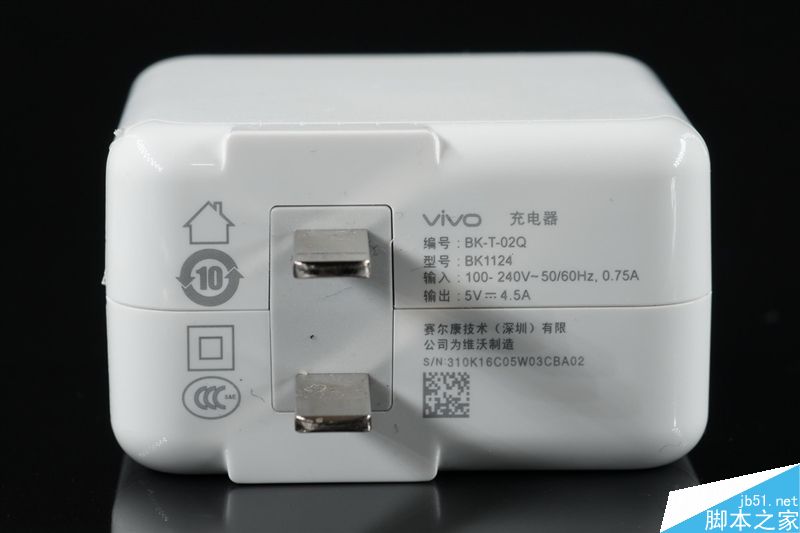

底部印了各项参数，有3c认证标，VIVO的品牌，电源参数是5V 4.5A看起来应该是低压大电流的模式，电源有赛尔康生产。

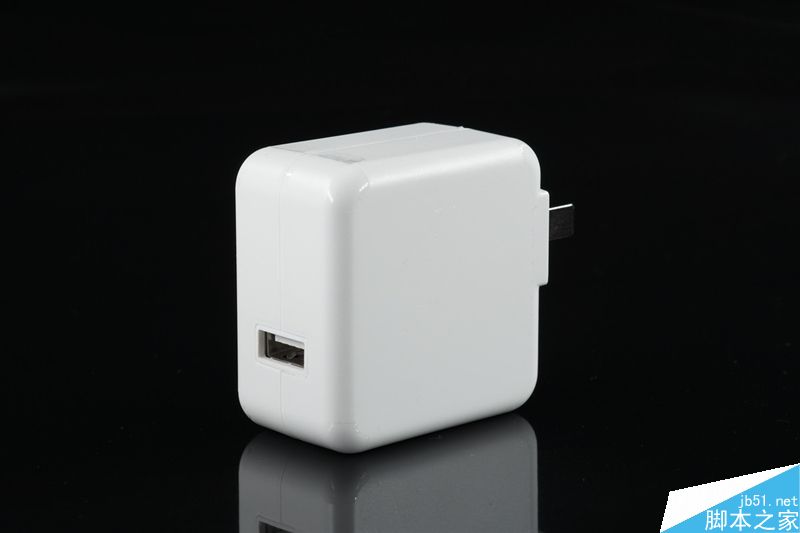

另外一面一个USB-A输出口，没有用type-c接口。

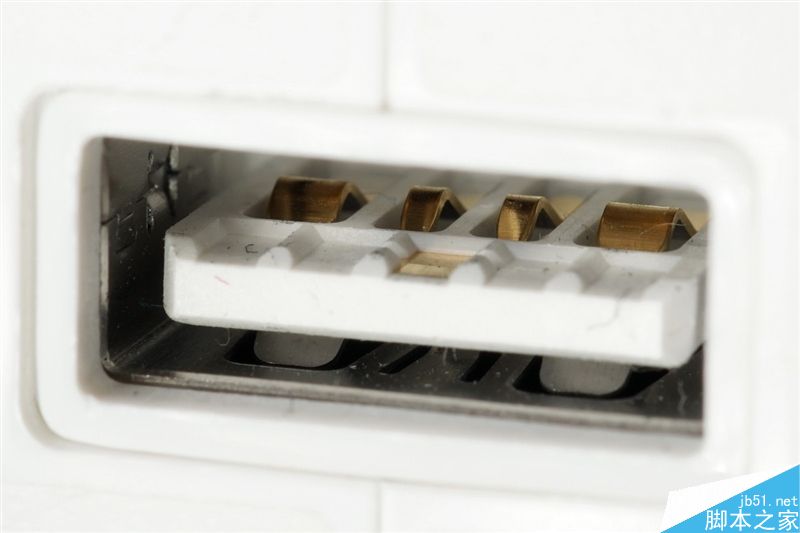

USB插口特写，一共5个触点，两端的铜片是加宽了的，铜片很厚实，比较4.5A的电流不算小，长时间稳定性很重要。

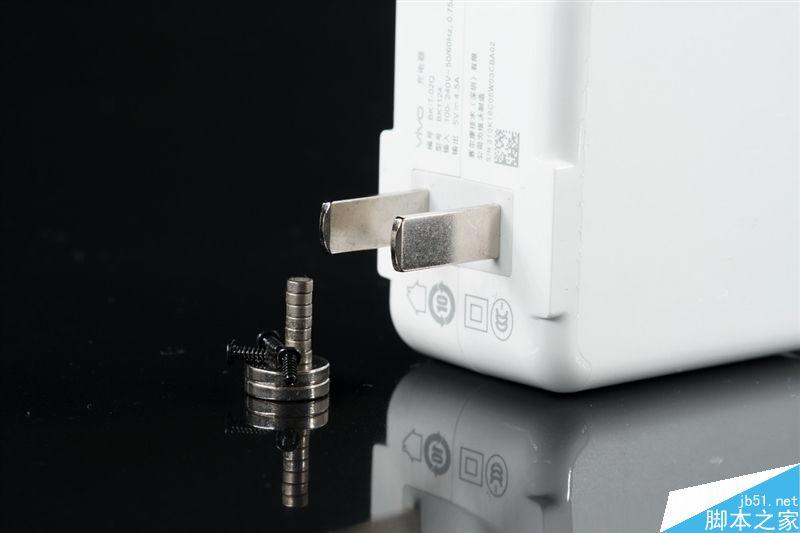

插脚磁铁不能吸。

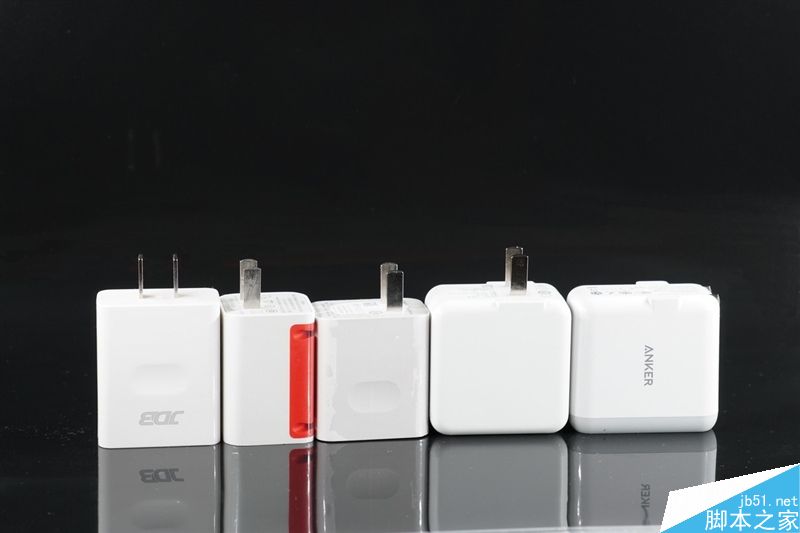

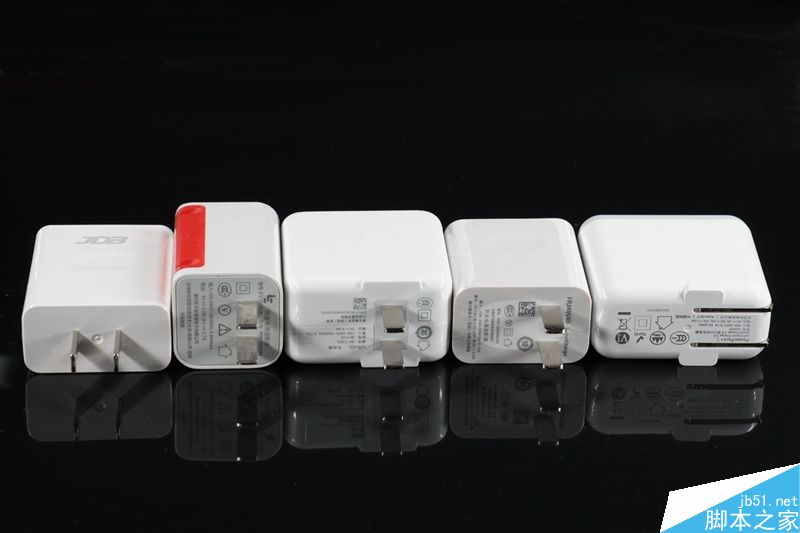

几款热门电源的体积对比。
左起，jdb七合一，乐视pd头，VIVO X9plus手机电源，华为mate9电源，anker 单口QC3.0。

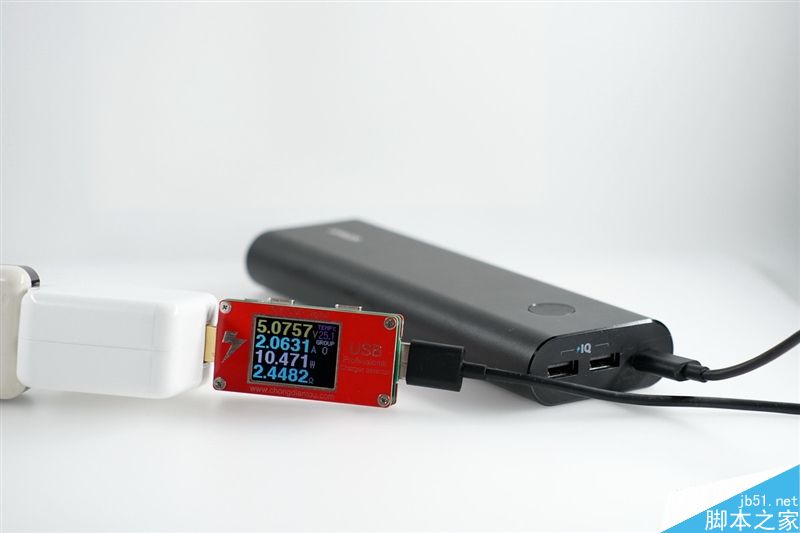

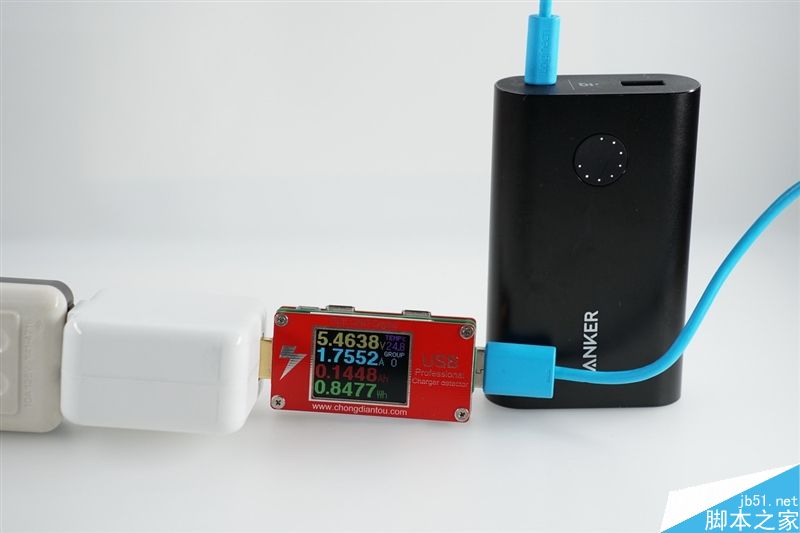

对移动电源充电， Anker QC2,.O 1.75A。

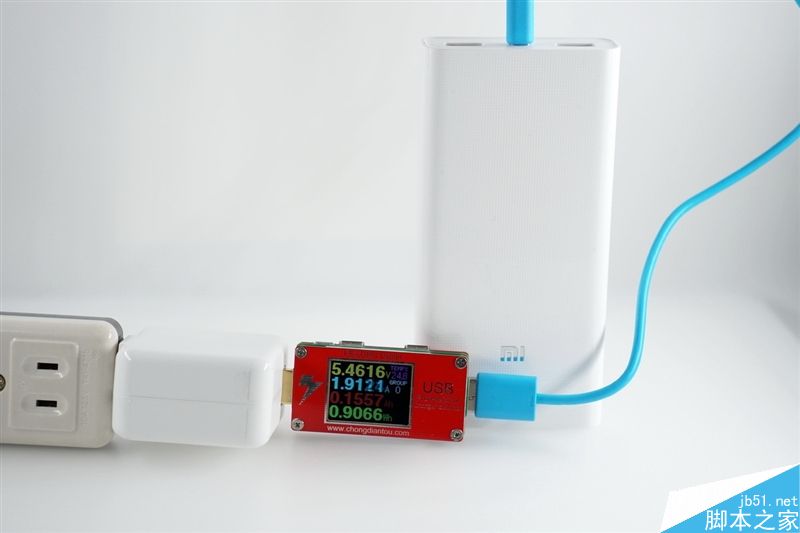

小米2 20000mAh 1.91A。

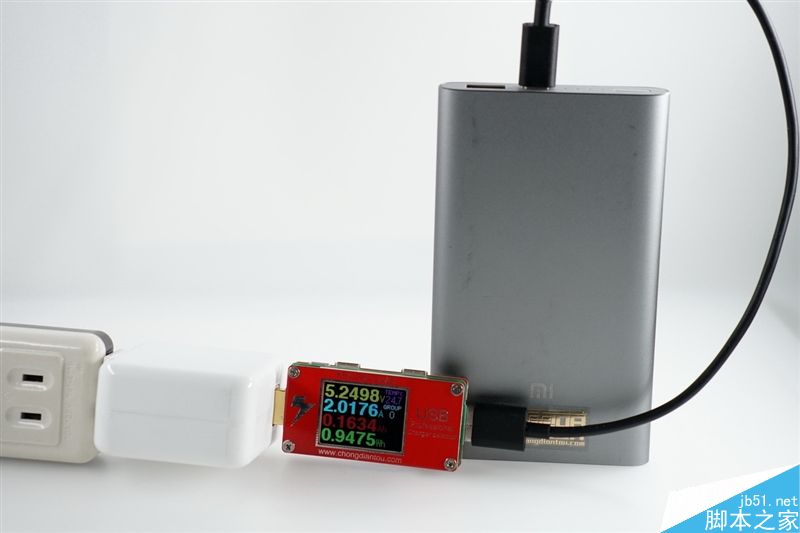

小米高配版 2.01A。

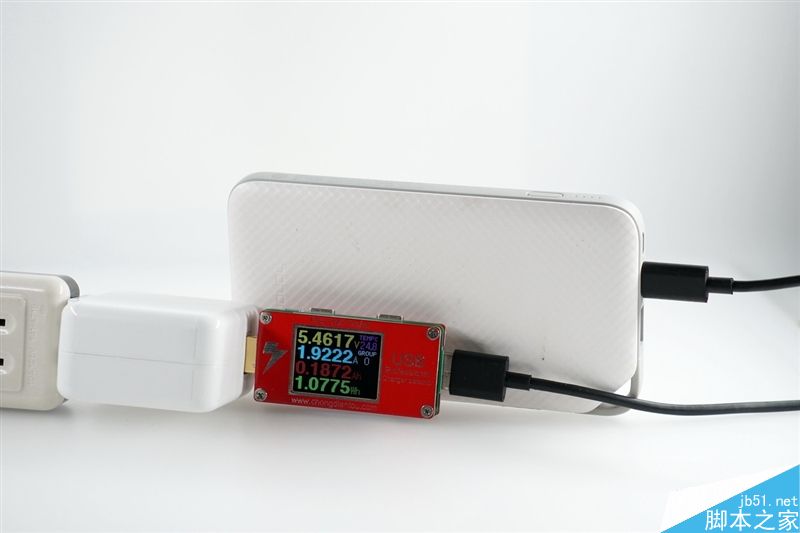

HUAWEI 荣耀快充版 1.92A。

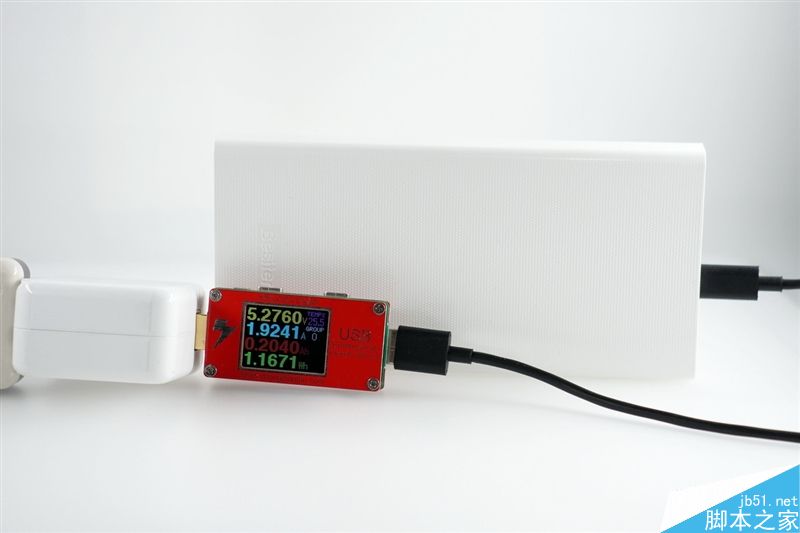

倍斯特20000mAh 1.92A。
Anker 20050mAh 移动电源是只能5V3A输入的，2.06A。

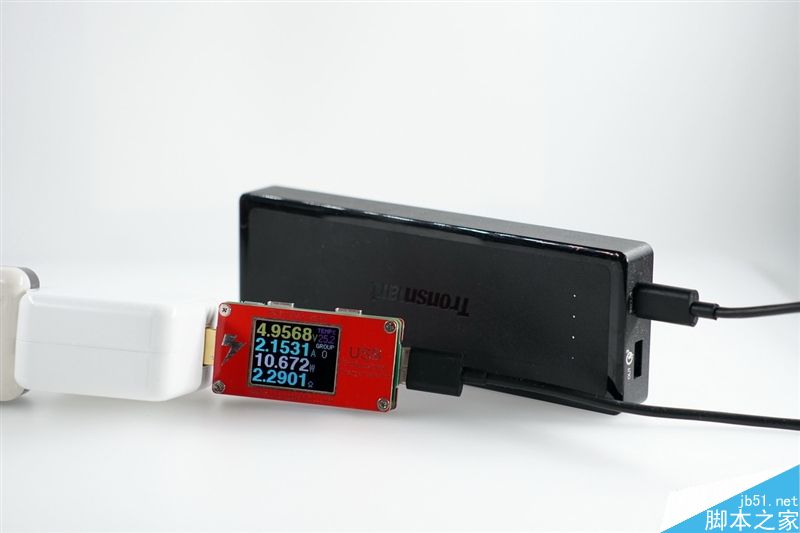

tronsmart 2.15A ，通过以上测试，发现都是5V状态充电，说明这个电源没有QC模式，而且电流限制在2A左右，Anker， tronsmart两款是吃3A电流的也是2A。

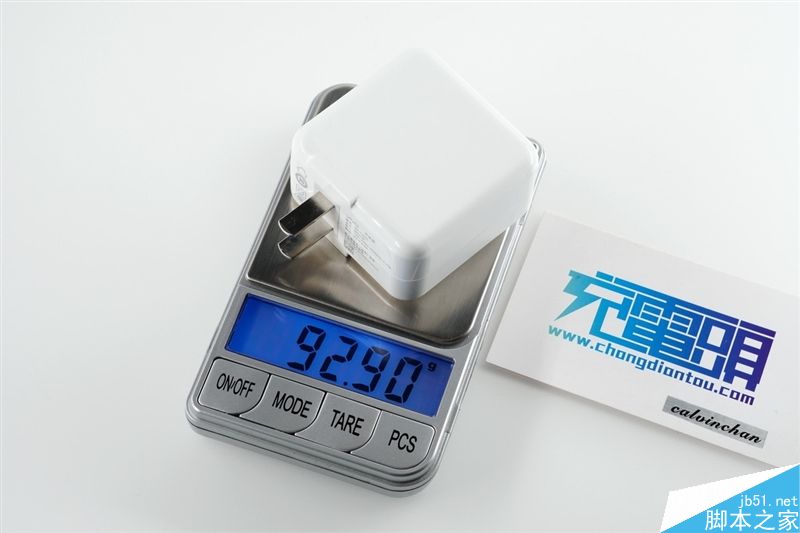

VIVO BK-T-02Q净重92g。

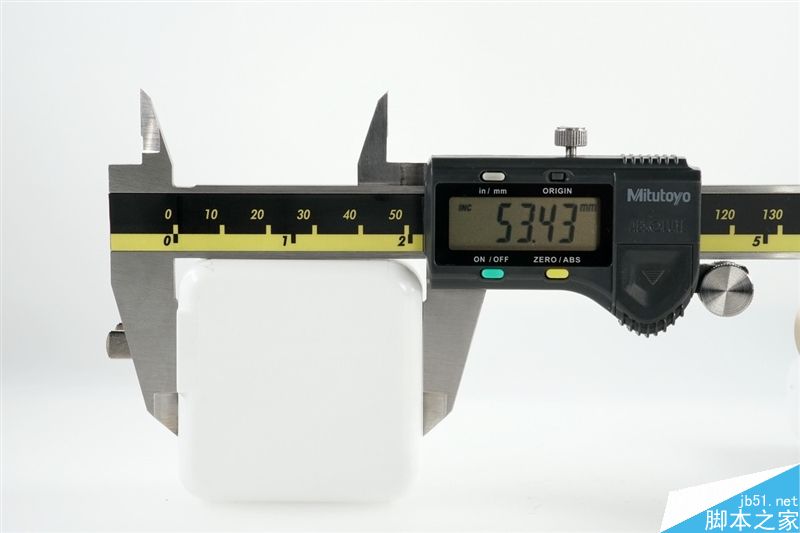

宽度53mm左右。

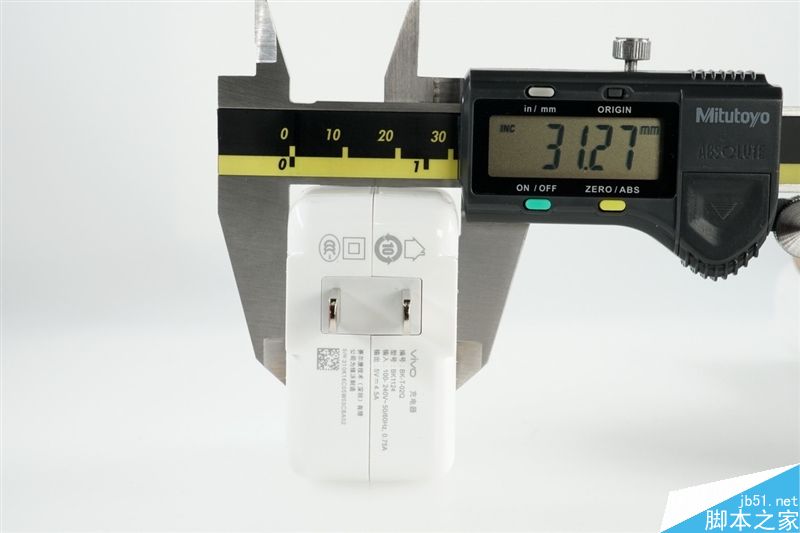

厚度31mm。
拆机部分：
超声波焊接的，直接敲开，两个盖子合起来的。

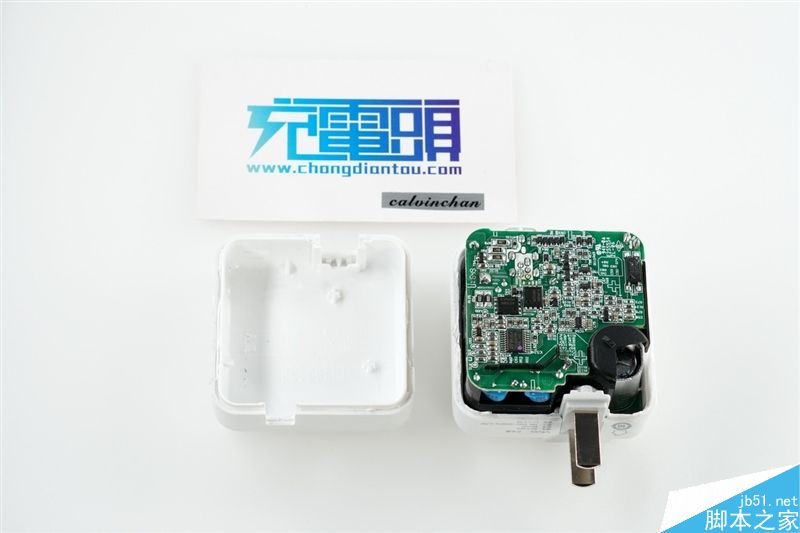

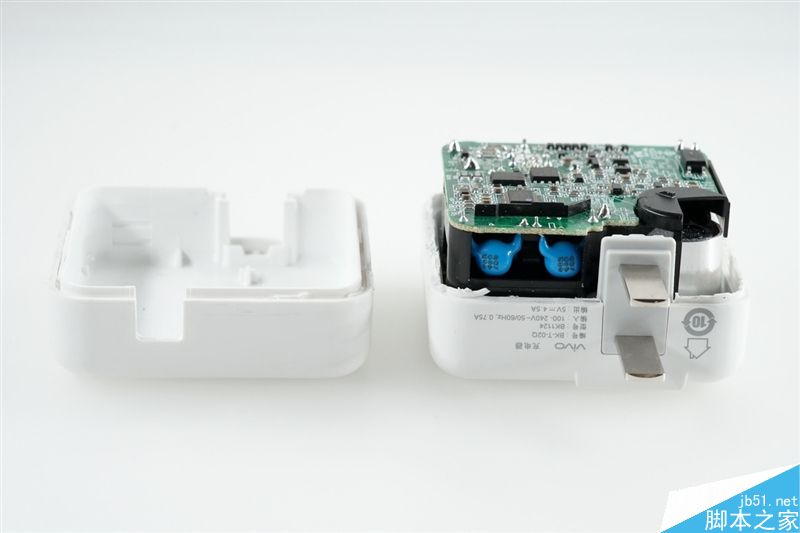

打开一个外壳。

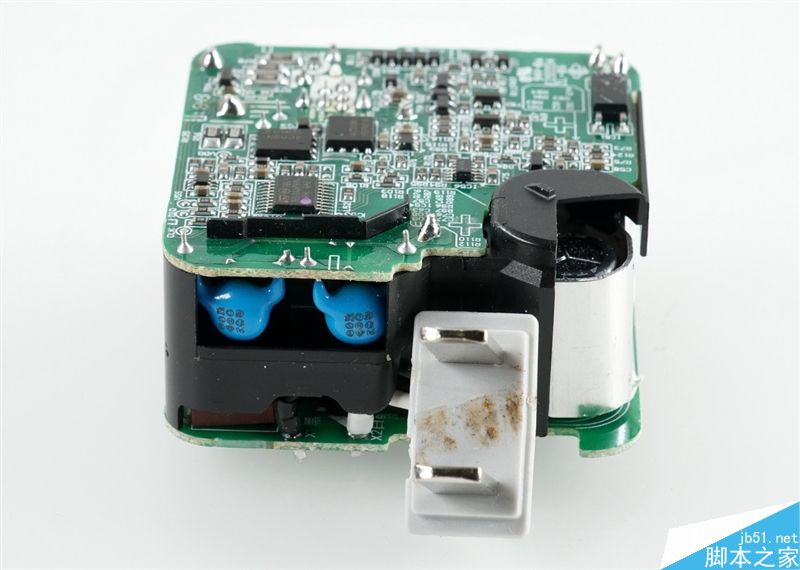

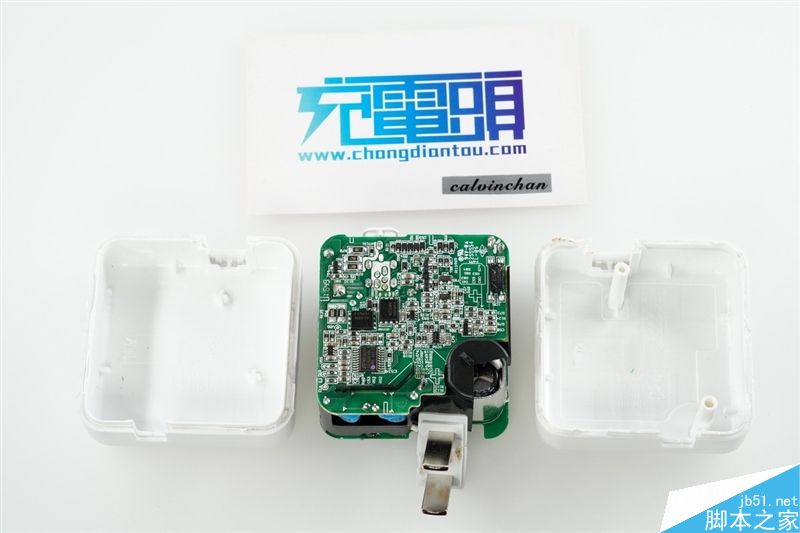

电源取出来，两片塑胶盒子，电源插脚是直接焊接在PCB的。

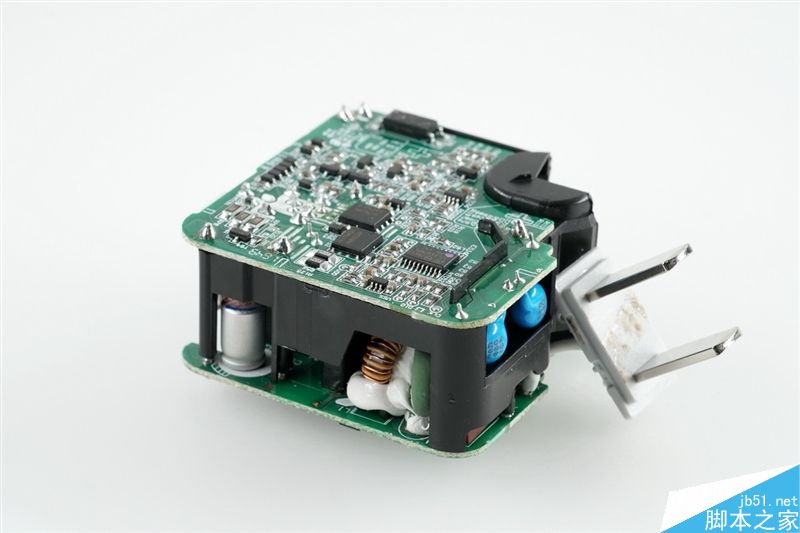

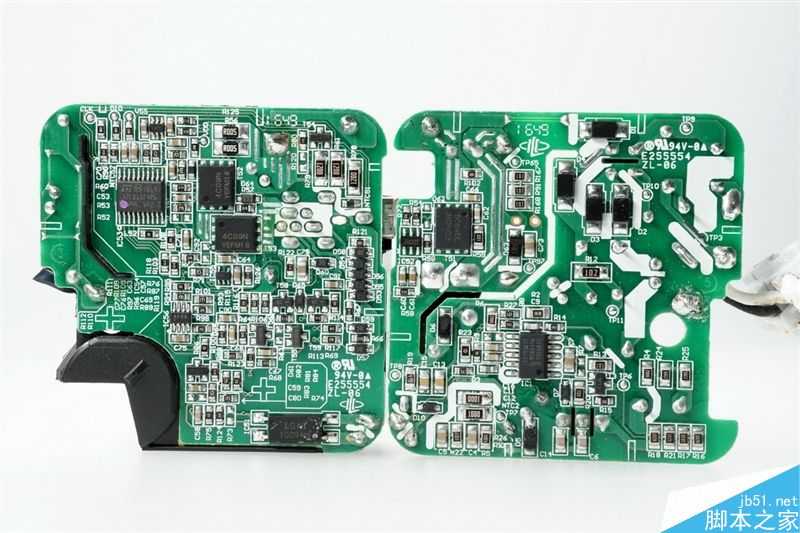

跟之前拆的DASH类似，也是两块板子组成。

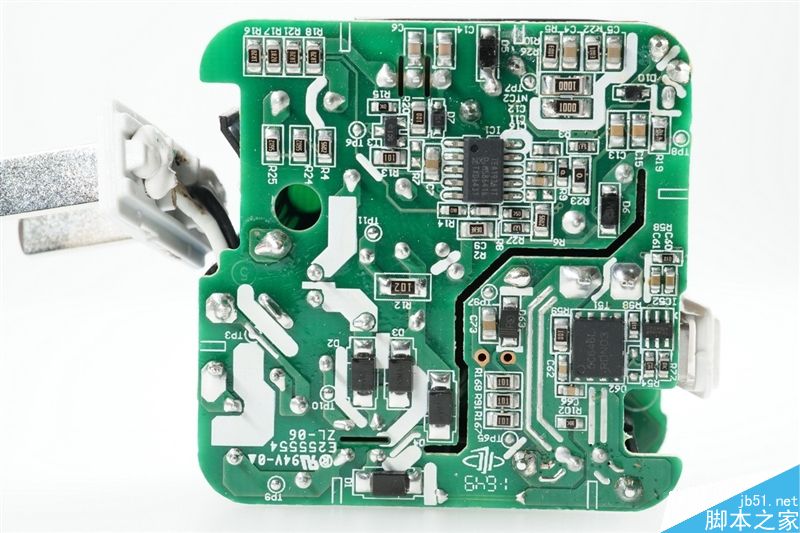

这里可以看到是NXP的电源方案，TEA19361T初级方案+TEA1998次级同步整流。

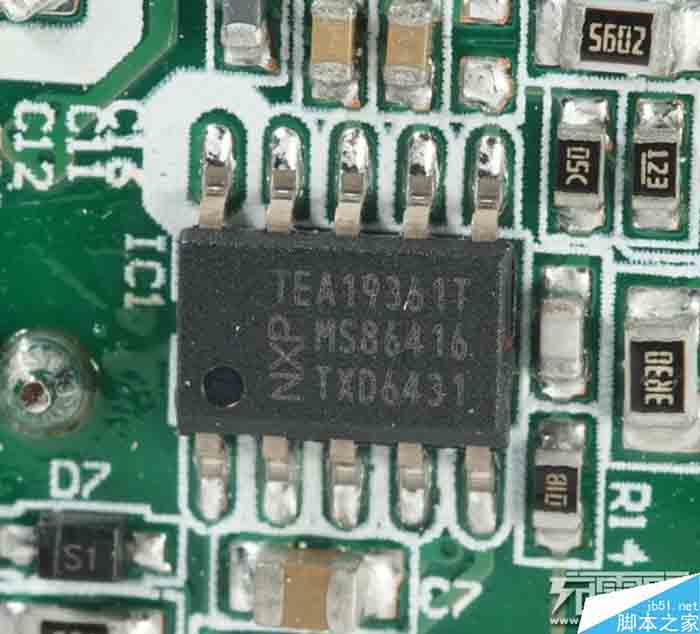

TEA19361T初级PWM控制器。采用SO10封装。

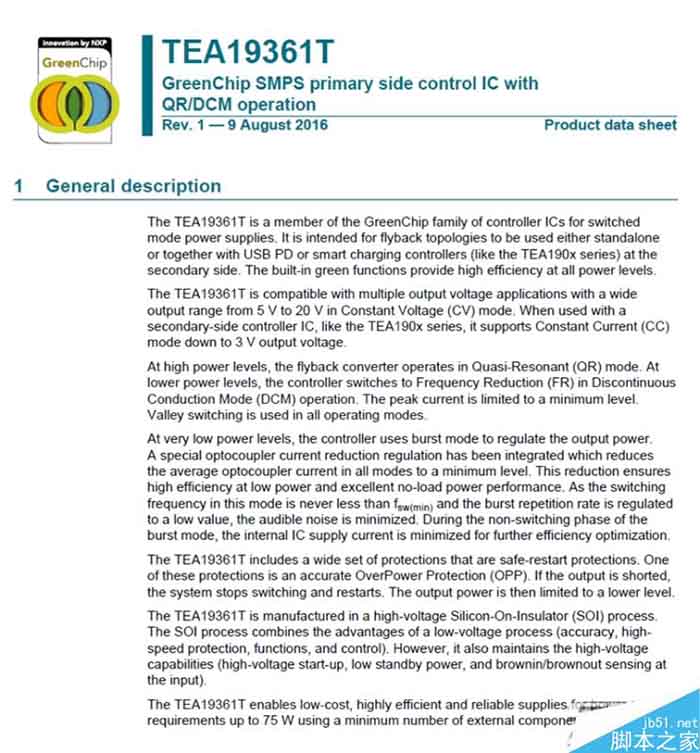

TEA19361T初级PWM控制器pdf。

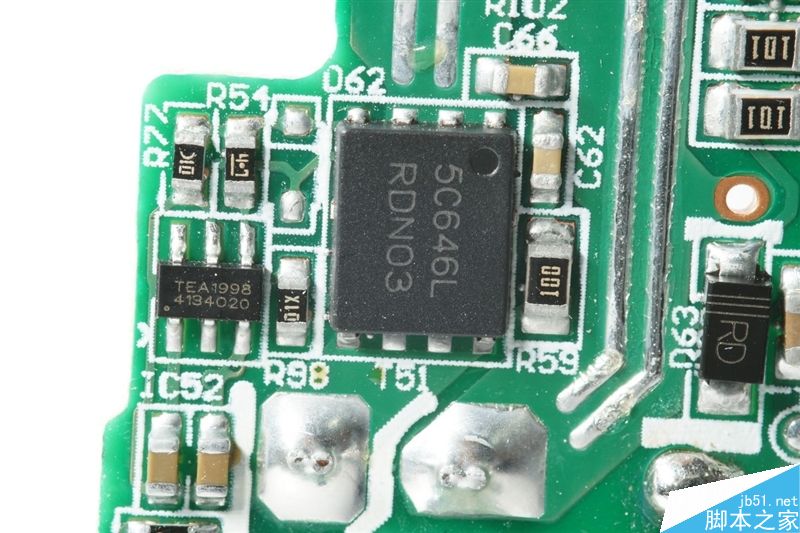

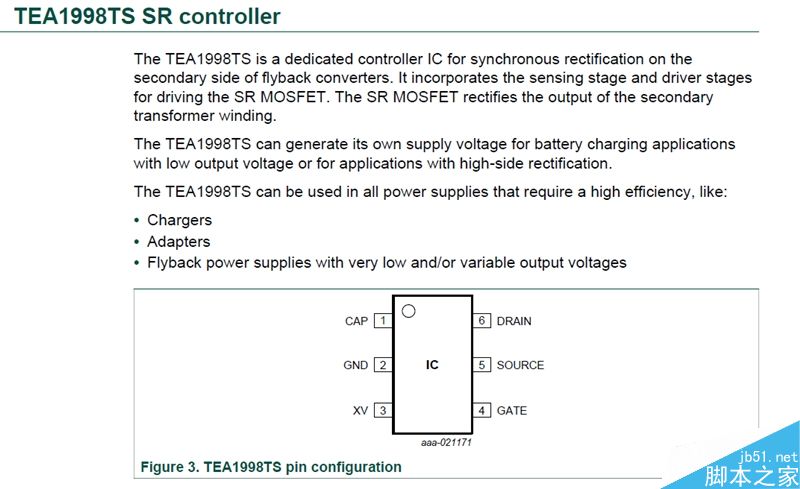

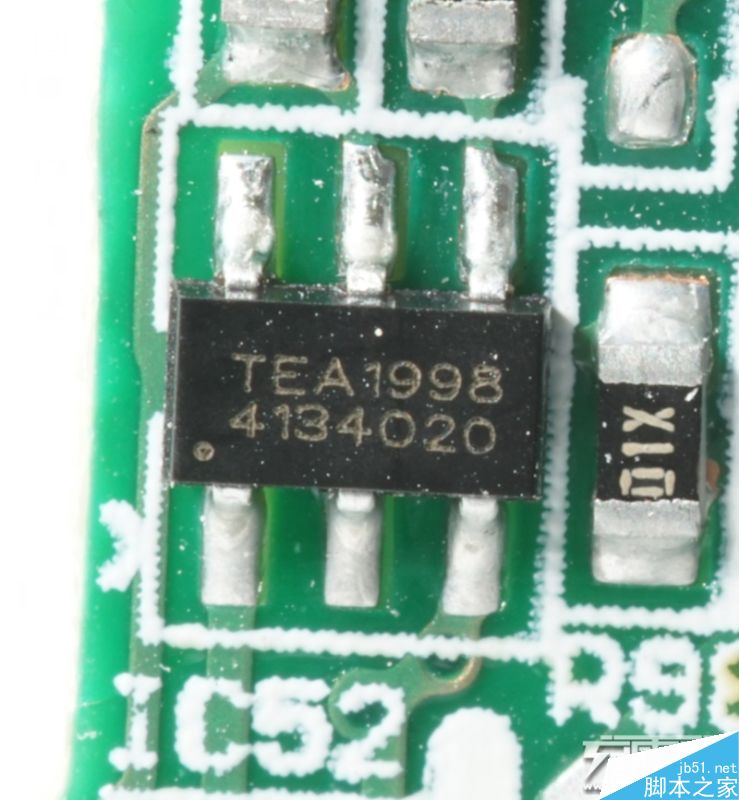

TEA1998同步整流控制器，SOT23-6封装。

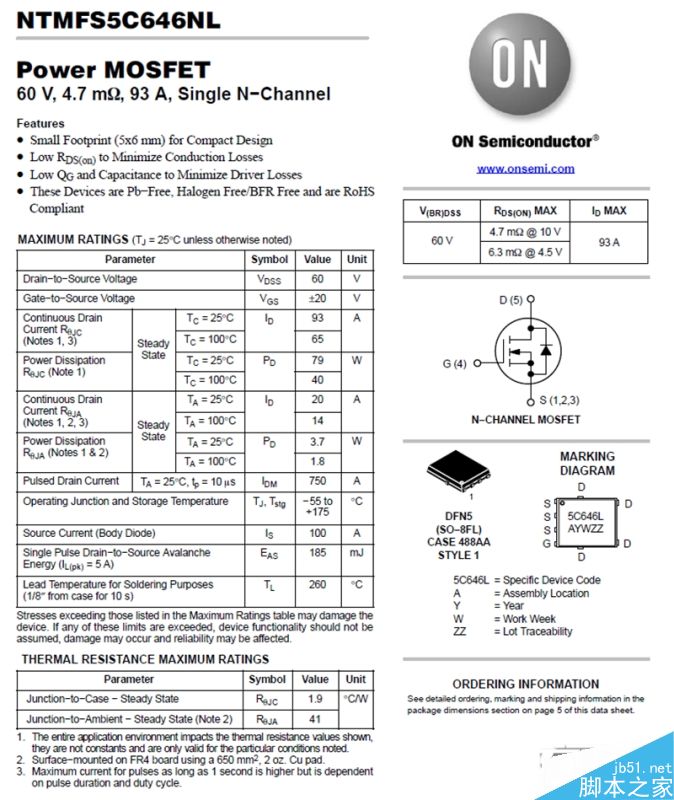

同步整流管是安森美的NTMFS5C646NL，低导阻，低Qg，减少电阻损耗和驱动损耗。

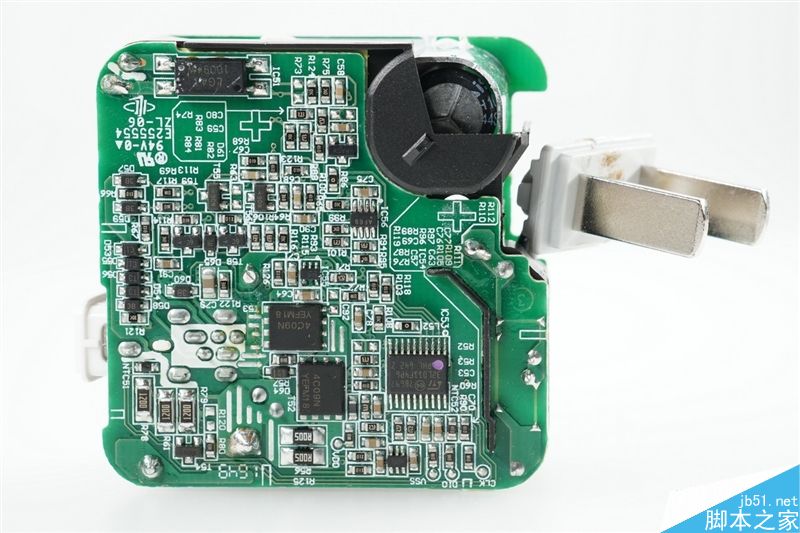

接口识别一侧，由单片机控制，两个对置的NMOS提供防倒流。两颗5毫欧的1206取样电阻并联，提供输出电流采样送至单片机进行充电状态的判断。
接口处很多二极管起到静电防护作用。初次级使用光耦反馈。

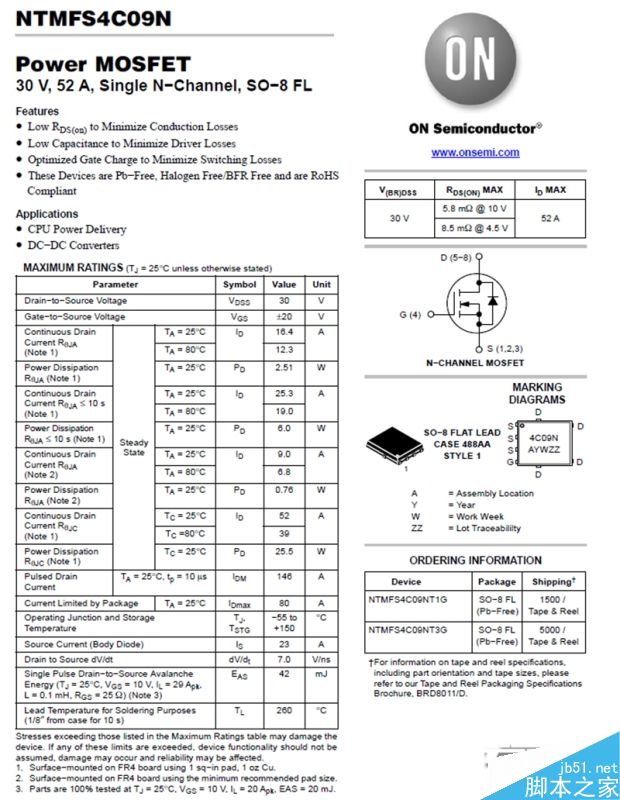

安森美NTMFS4C09N，控制关闭输出的两只管子。

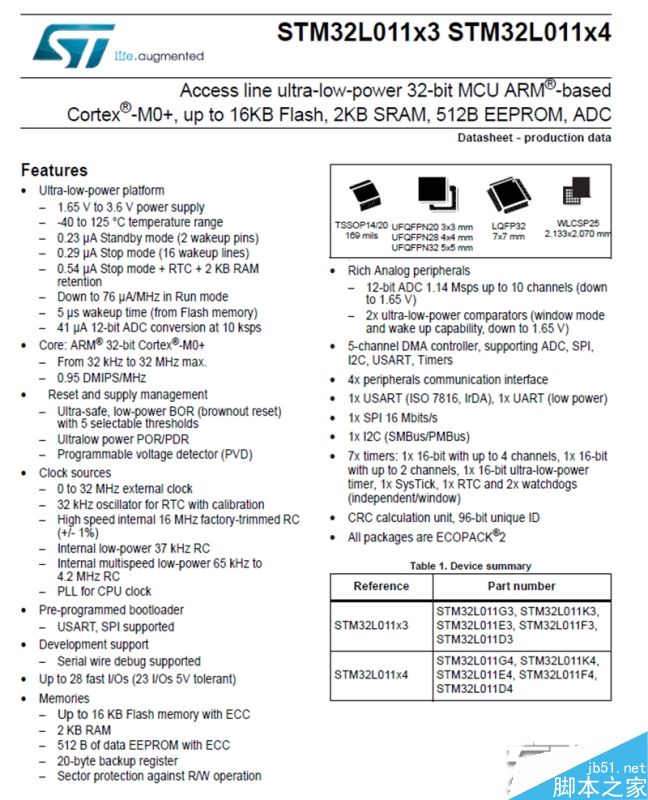

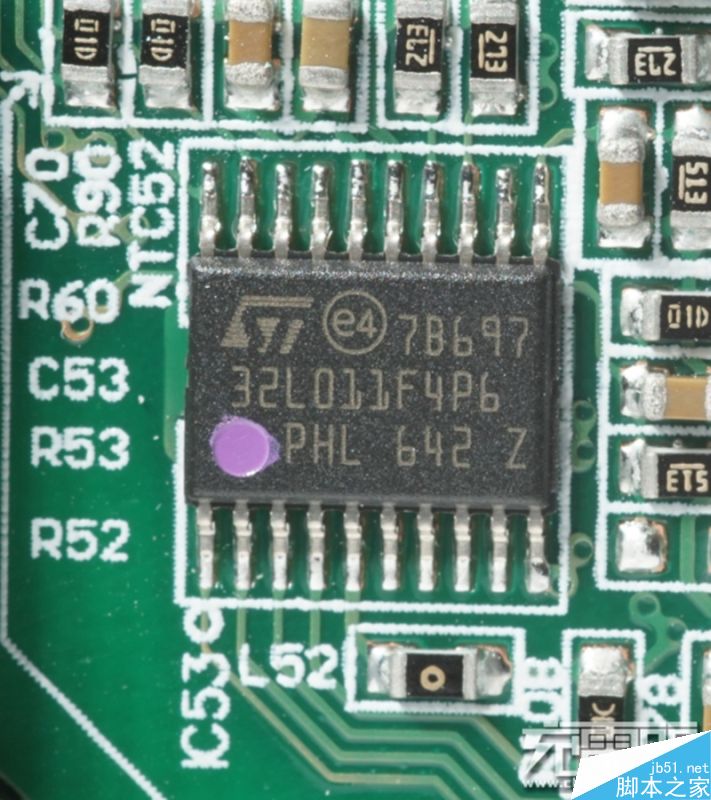

32L011F4 超低功耗的单片机。M0内核、16k闪存、2k内存、512字节的E2P。这里采用TSSOP20封装。
两颗串联的Y电容

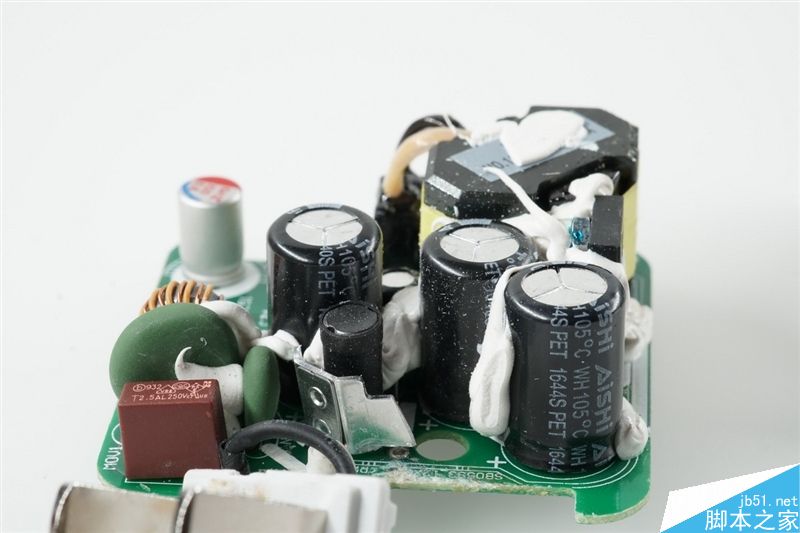

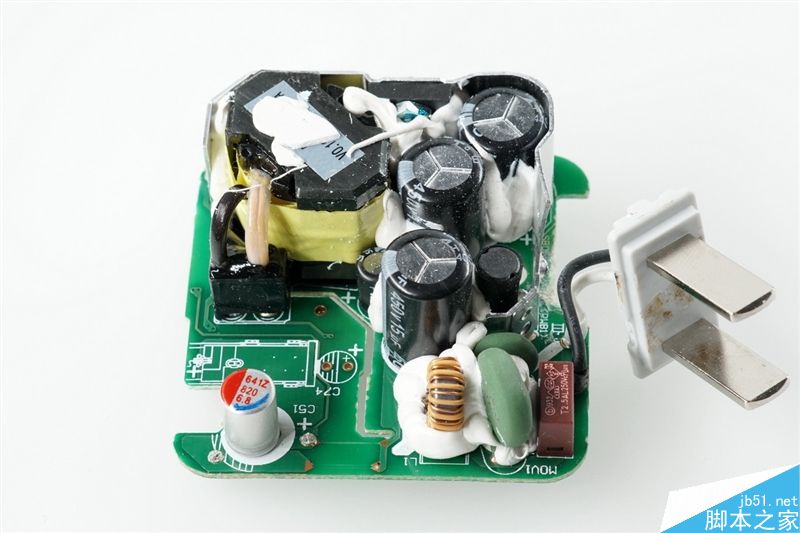

交流输入采用保险丝加MOV加NTC的豪华阵容，输入有共模电感抑制干扰纹波。
输入3颗15uf电解电容并联。大元件都打了胶水固定，避免不慎摔落时造成损坏。

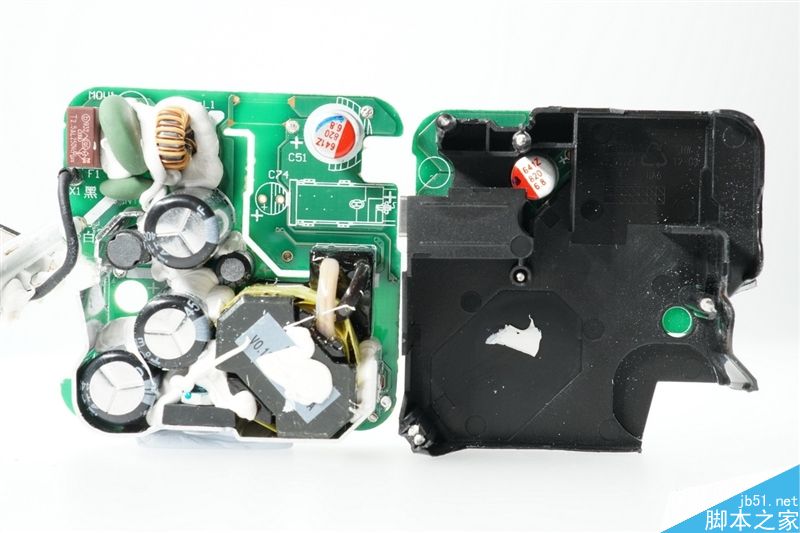

拆开后发现一整个隔离板将高低压隔离开，绝缘做的很到位。

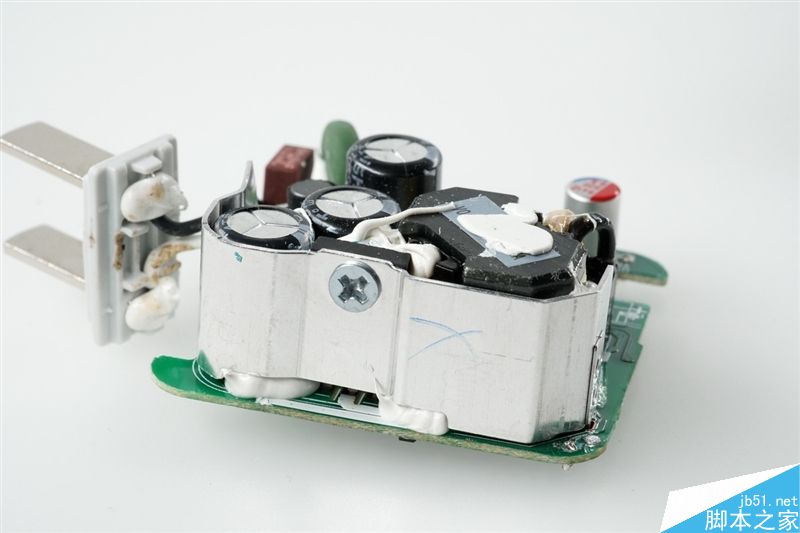

由于电源的输出功率比较大，功率管上加了很大一块散热片。

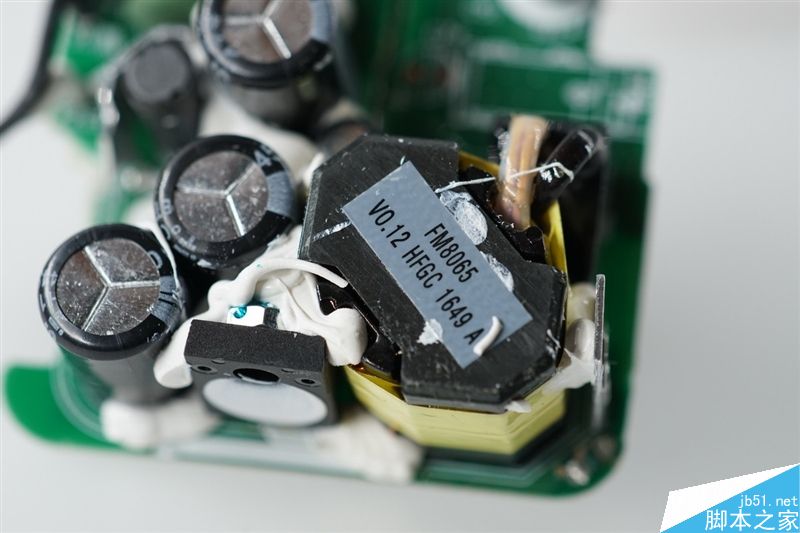

变压器型号。
3个 AISHI艾华大电容 。

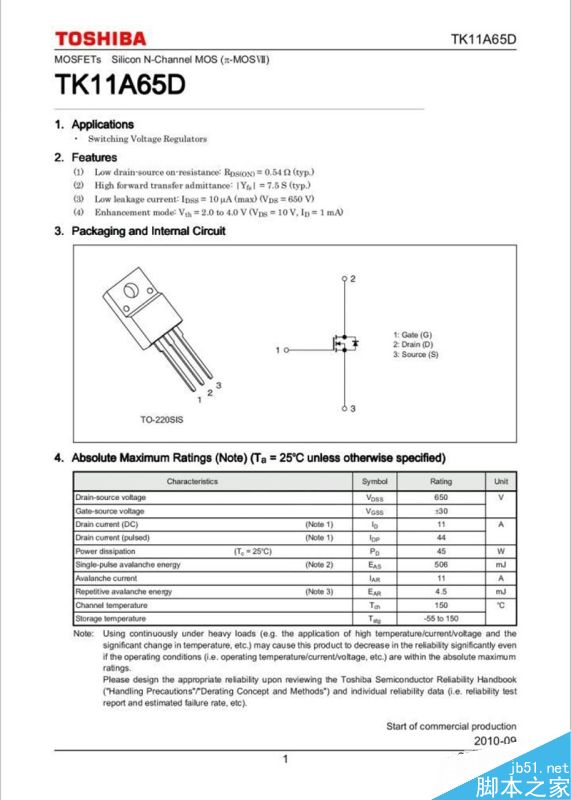

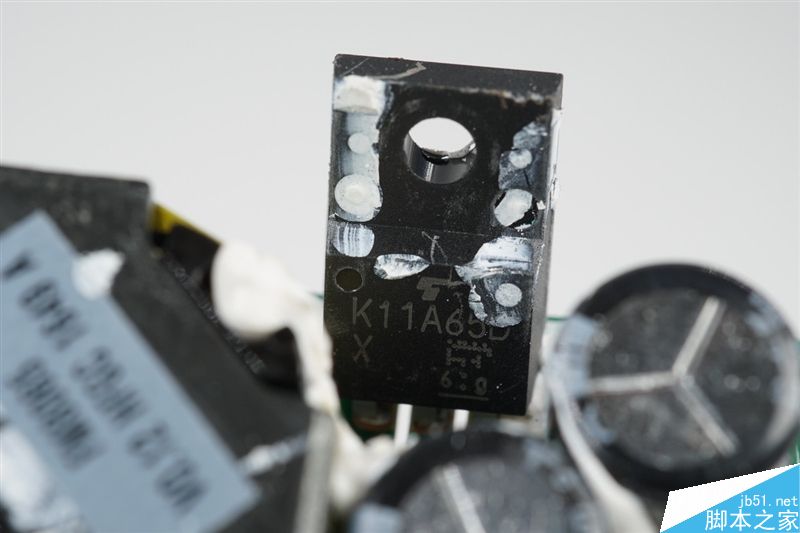

开关管是东芝的tk11a65d 11a电流 650v耐压。
做工用料俱佳，可惜只能用在自家的大电流充电，对于一般的设备只能5V 2.1A左右。尽管输出规格为5V/4.5A，但是VIVO的x9 plus充电数据线也采用了特殊的接口形式，并不和其他厂商的快充兼容。虽然Type-C接口已经大行其道，但是目前看蓝绿厂似乎对其并不感冒。
