华为推出的旗舰机Mate9搭载了最新低压大电流快充技术SuperCharger，所使用的电源适配器型号为 HW-050450C00，支持5V 4A和4.5V 5A两个输出规格，总功率达到了22.5W。市场上目前使用低压快充技术的有一加、OPPO、华为，比较神秘的只有华为了，接下来通过拆解测试见分晓。
相关阅读：谁家更厚道?OPPO/一加/华为三款5A大电流快充数据线对比评测
一、外观

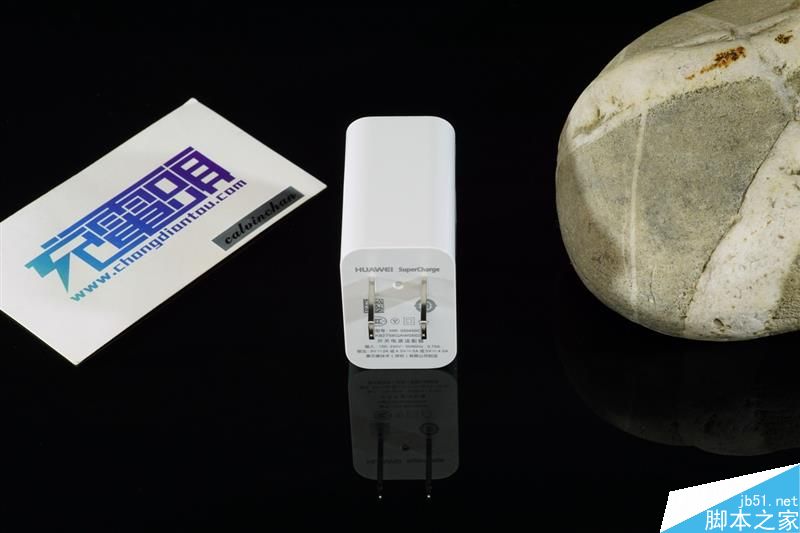

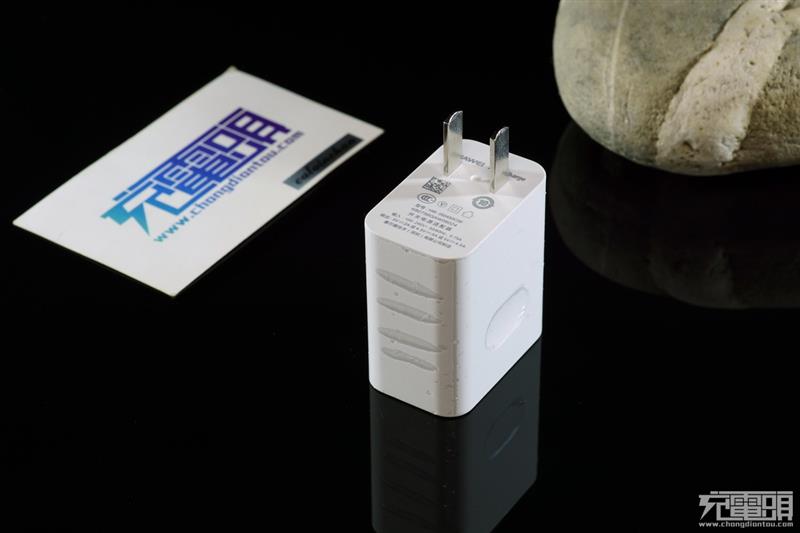

华为Mate9充电器采用白色外壳，国标插脚。

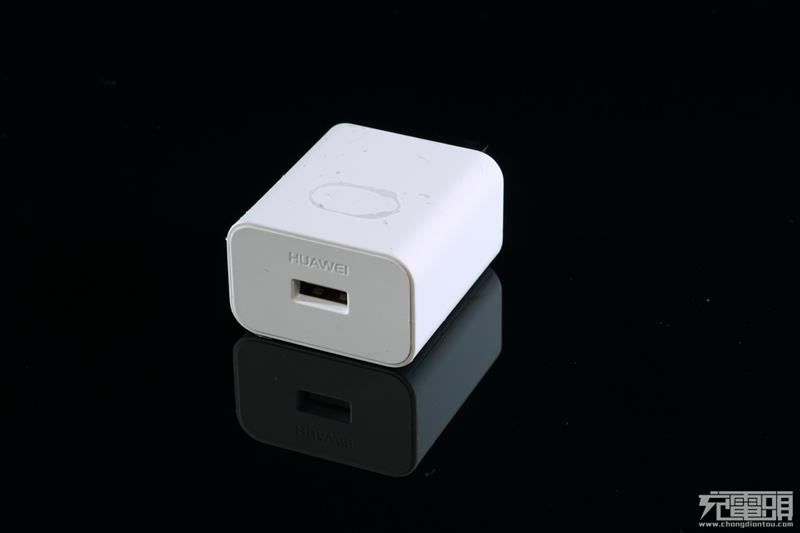

单个USB输出口，长方形，中间有个凹槽，方便插拔，类似与Mate8充电器的设计。

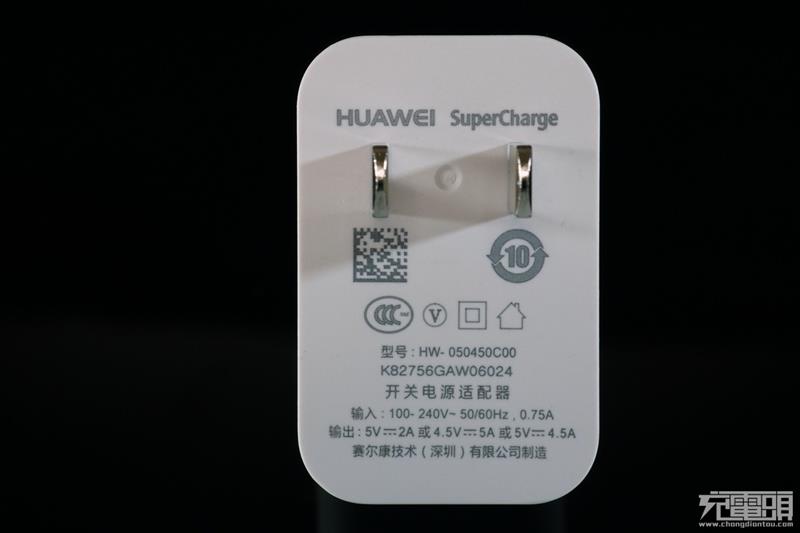

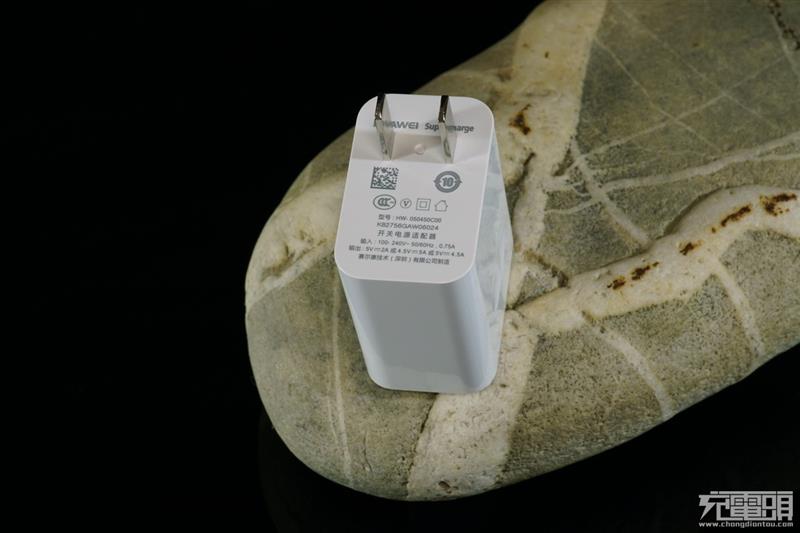

插脚这面是参数，插脚不可折叠。
具体相关信息为：
HUAWEI SuperCharger型号：HW-050450C00输入：100-240V，0.75A输出：5V2A/4.5V5A/5V4.5A产品具有3C认证，符合五级能效，由赛尔康技术（深圳）有限公司制造。

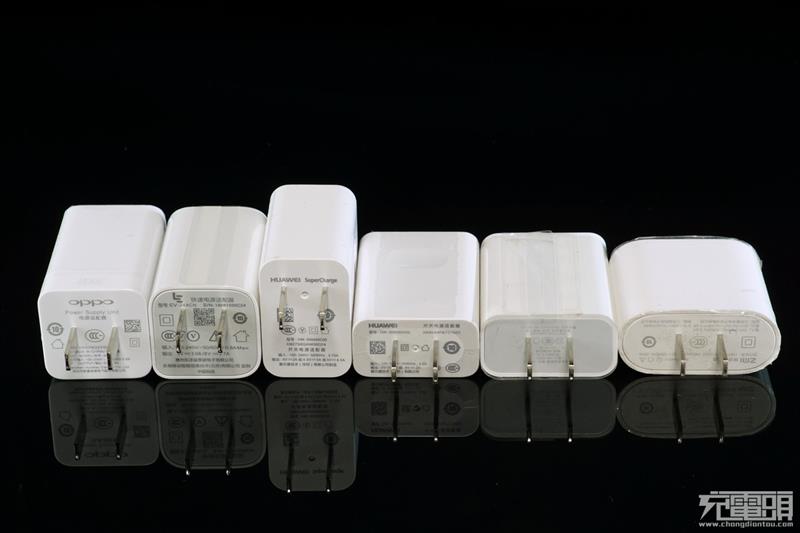

几个手机大厂的热门快充电源体积对比，从左至右依次为：OPPO、乐视、华为、华为、魅族、紫米，体积由大到小。

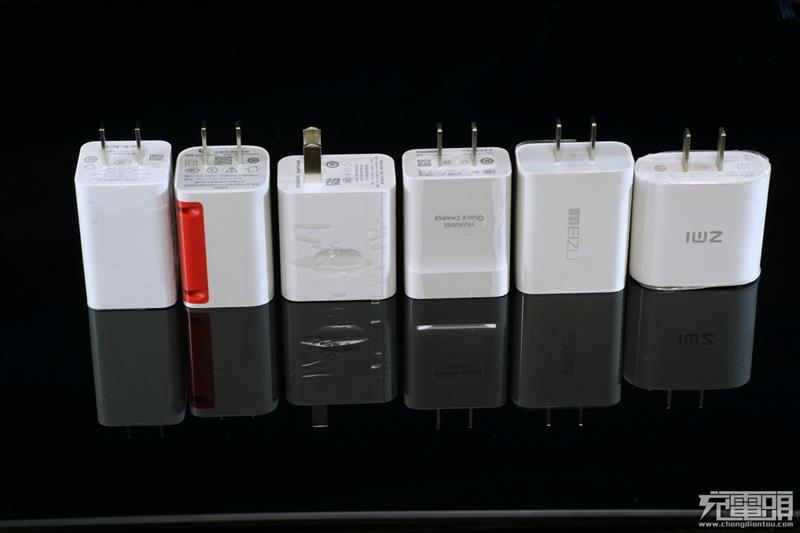

OPPO VOOC闪充， 乐视PD充电器，华为SuperCharger充电器，华为FCP QC2.0充电器，魅族UP1220充电器，紫米QC快充几款充电器对比。
二、拆解
开始拆解部分。

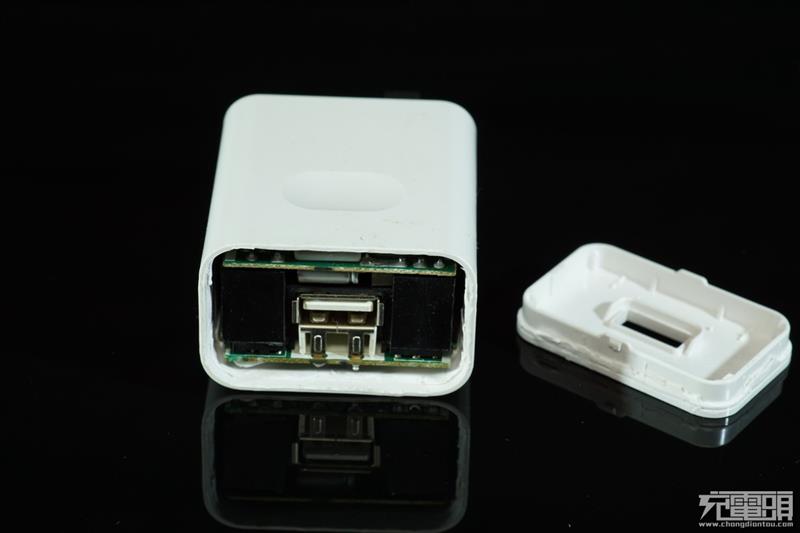

拆机和以前的华为快充头一样 撬开上盖可以看到充电器的内部构造。

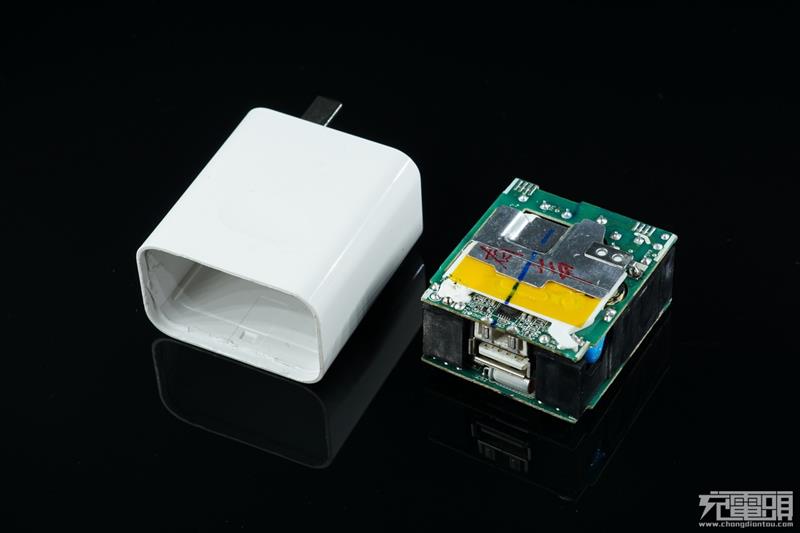

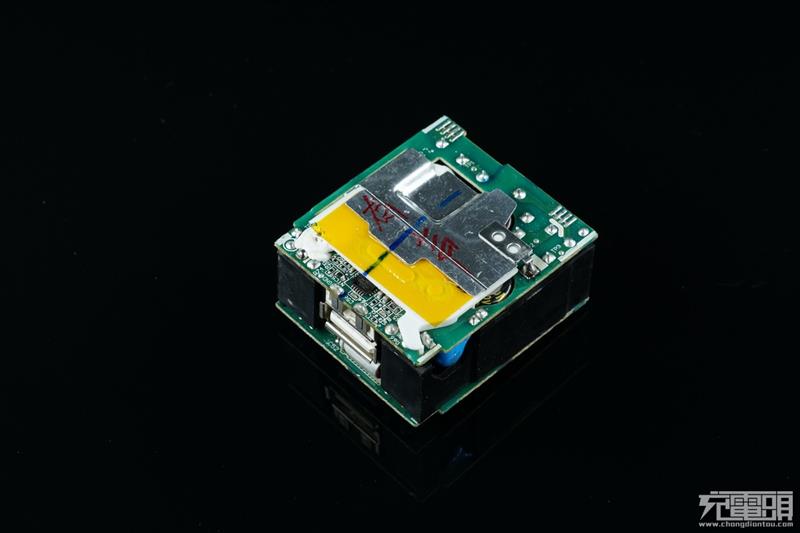

几乎可以无损开壳，取出PCB，抽出来，我们看到电路板上覆盖了金属片用来导热。

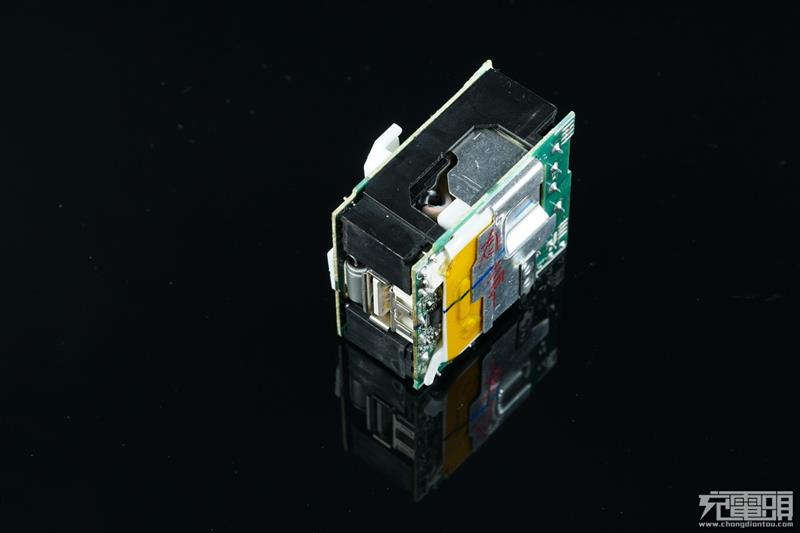

两层PCB板子，元件密密麻麻。

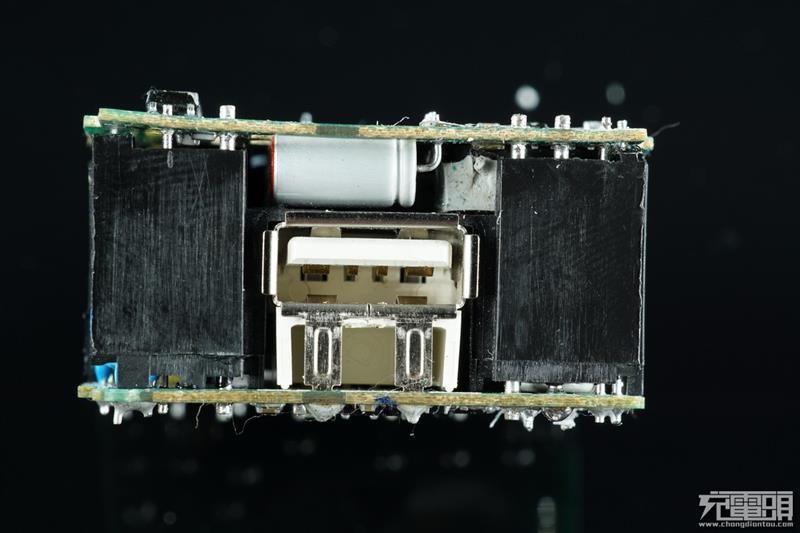

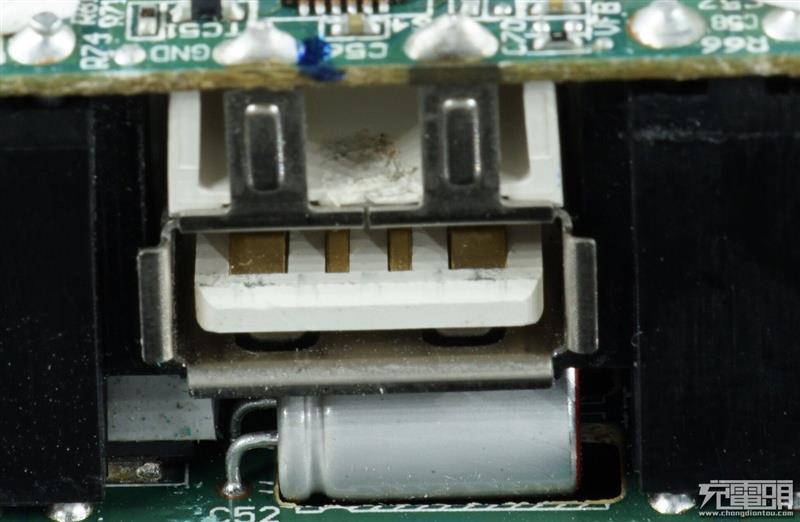

从这个位置看过去，为了输出5A大电流，USB母座接口电流传输的两个弹片均做了加宽处理。

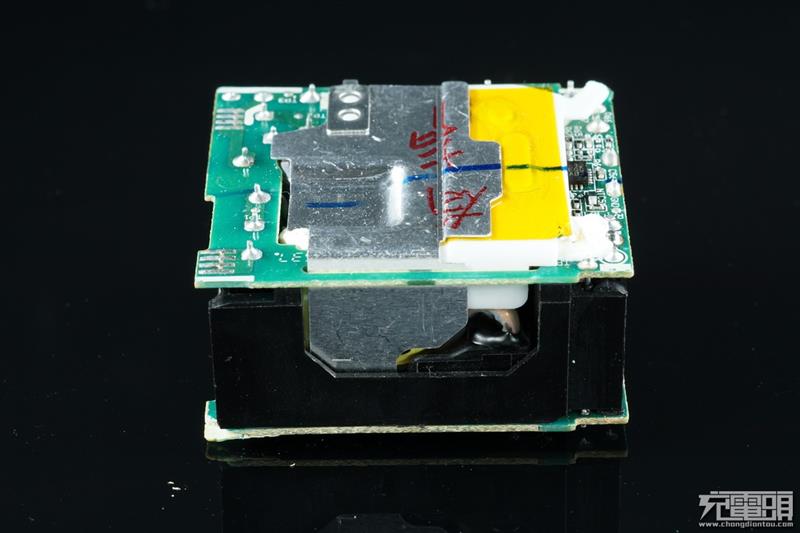

双层电路板结构，推断是一层低压输出，另外一层高压输入。

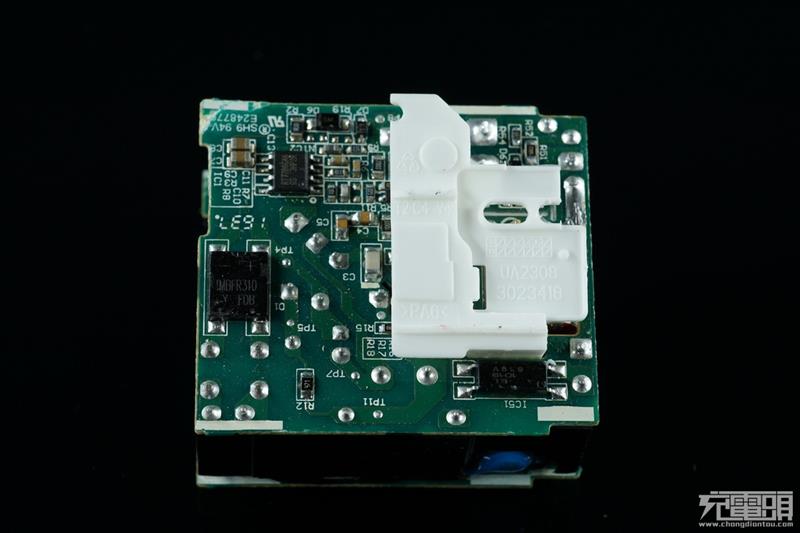

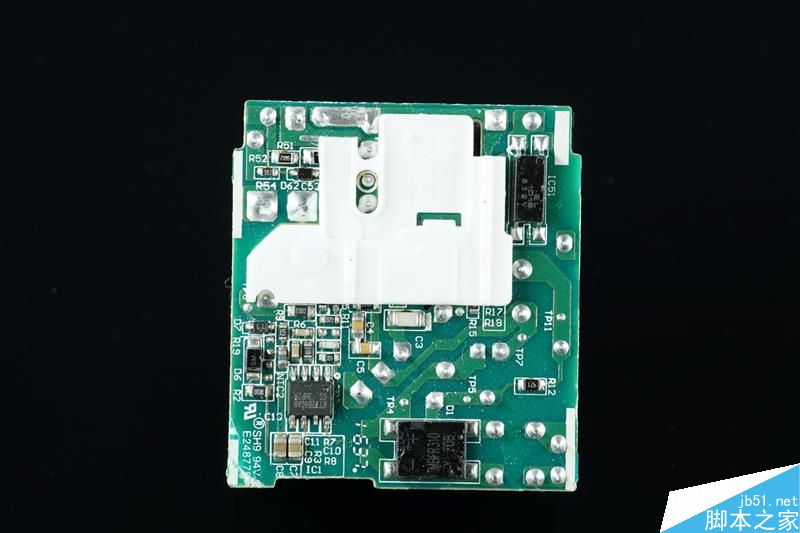

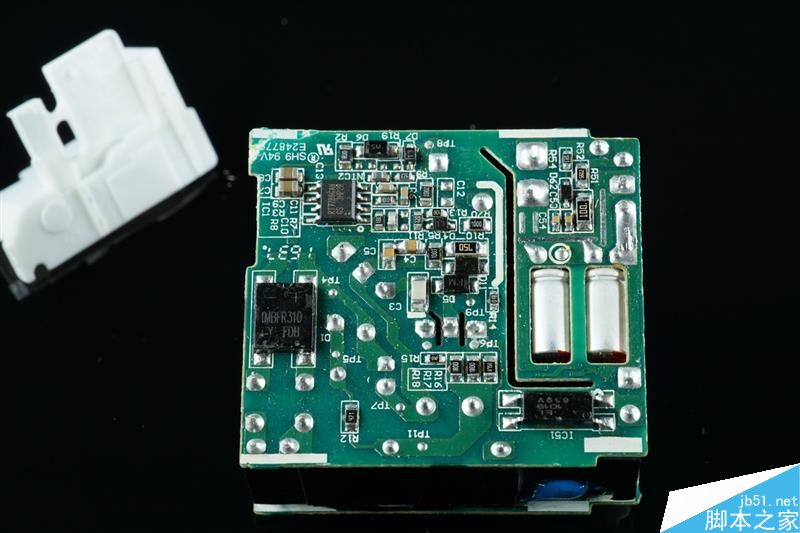

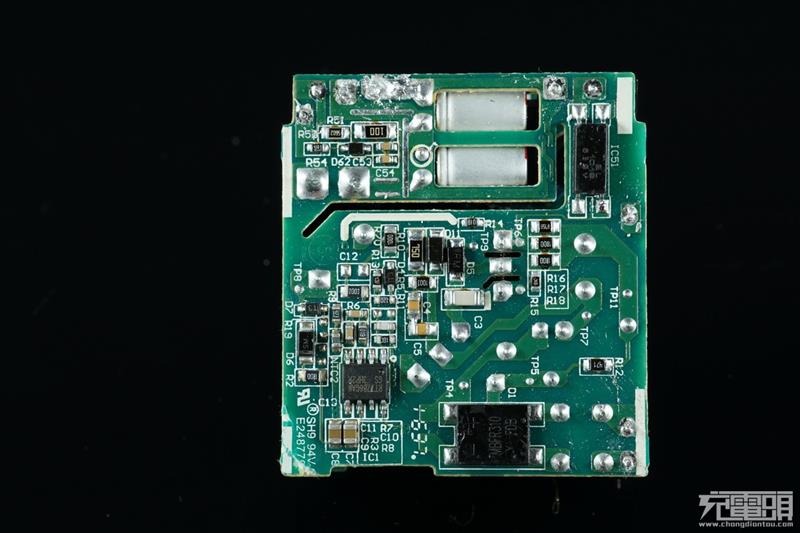

PCB另外一面。

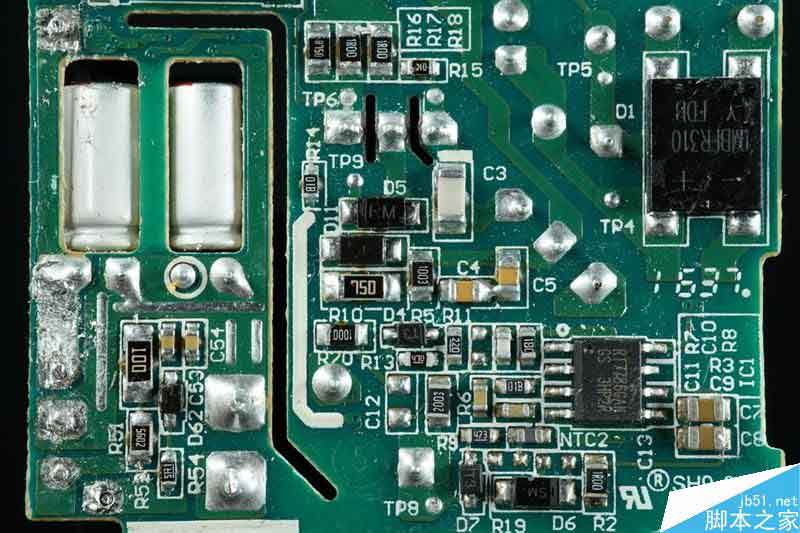

整流桥3A，耐压1000V，右上角是光耦，左下角是初级PWM控制芯片。

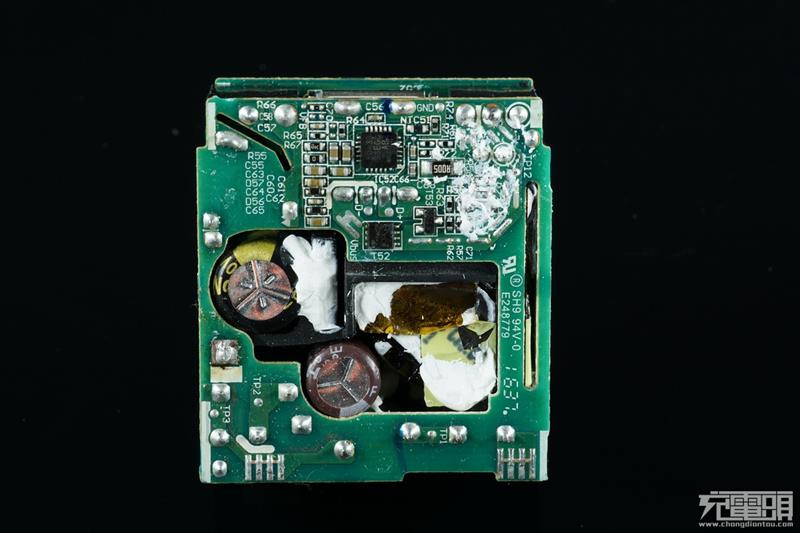

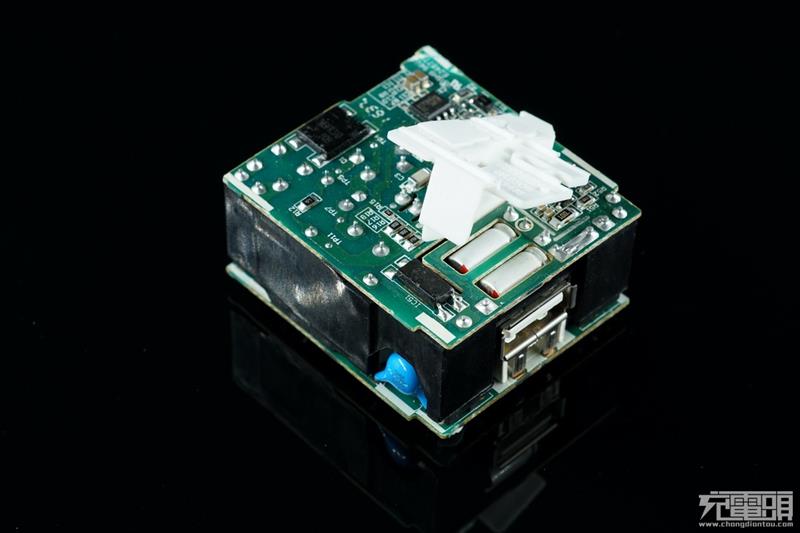

拿起绝缘塑料板，低压侧两颗固态电容，这里为了节省空间，PCB被镂空，降低总体高度。
白色绝缘片上面有字。
拿去绝缘盖板，可以清楚的看到两颗固态电容为大电流输出提供稳定的滤波。
另外一面，金属导热覆盖，里面打了硅脂。

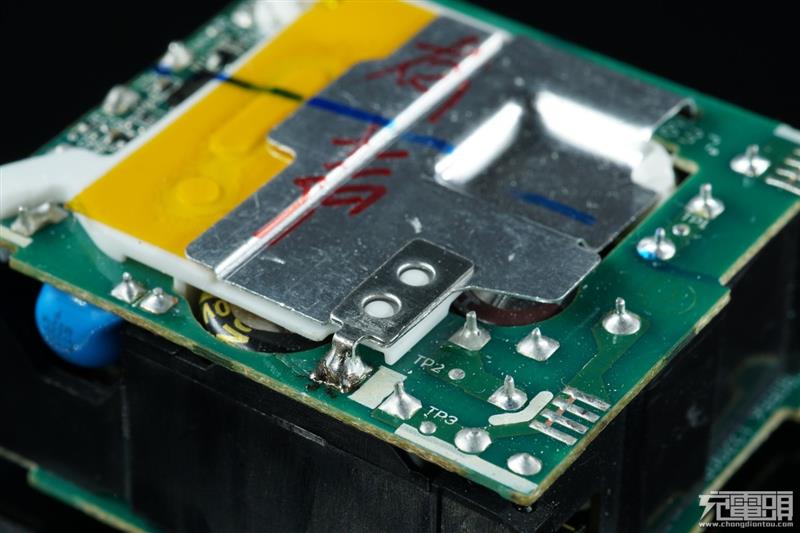

这片金属片是焊接上去了，看上去为了焊接，用了铁片。

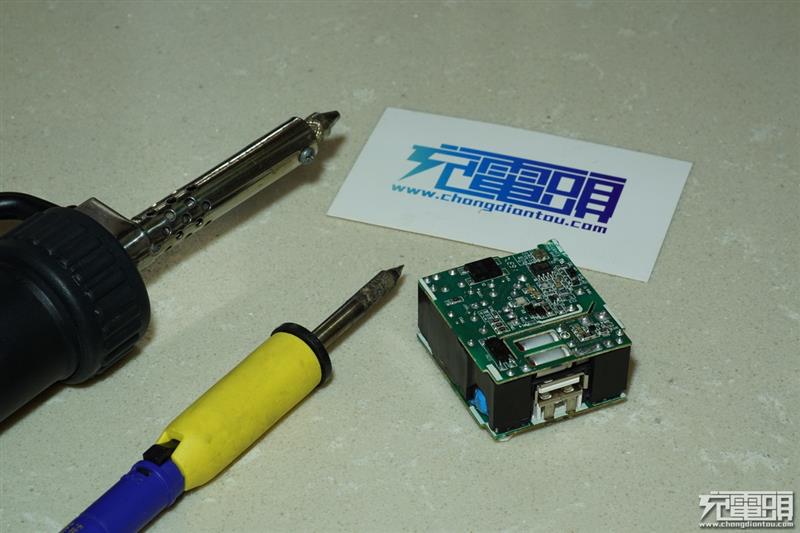

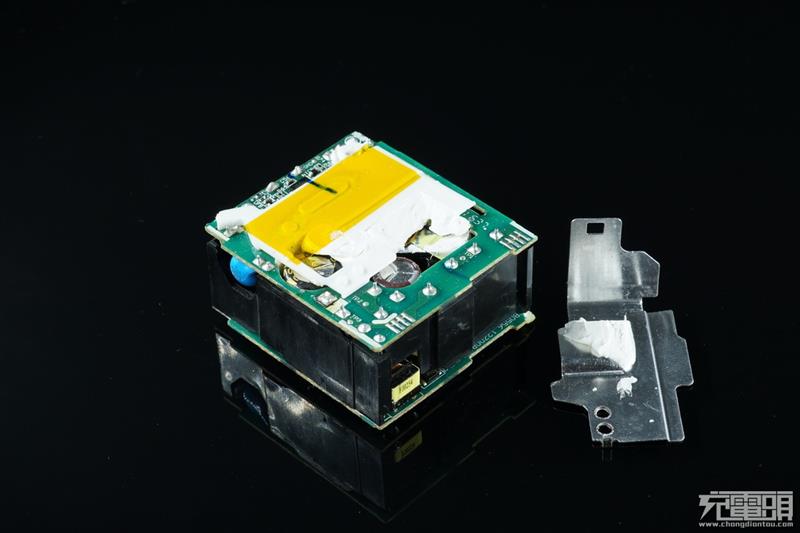

下面我们动用电烙铁卸掉散热板。
焊掉散热板以后，看到散热板是用导热胶固定在电路板上，这下面有什么玄机呢？

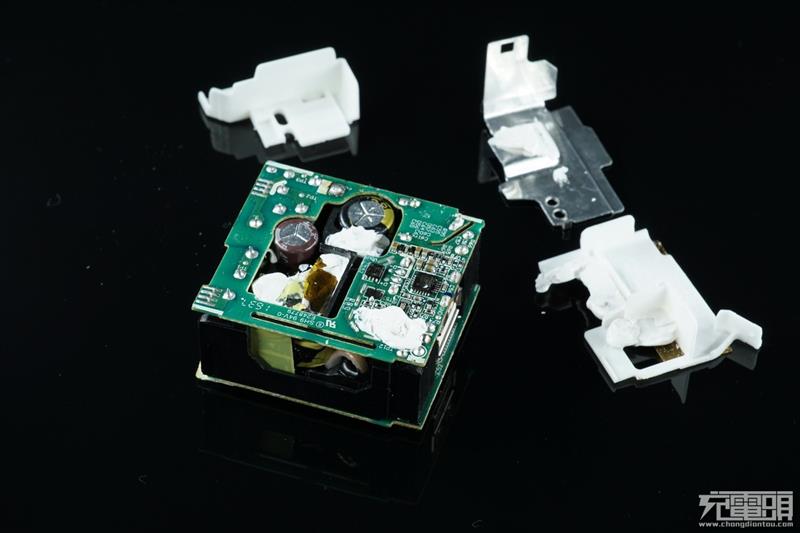

两面的覆盖物全部拆除。
一颗单片机，还有5毫欧1206封装的取样电阻，还有一颗AO的MOS管，这里推测MOS管是在发生短路，过热等情况下关闭输出，提高安全系数。

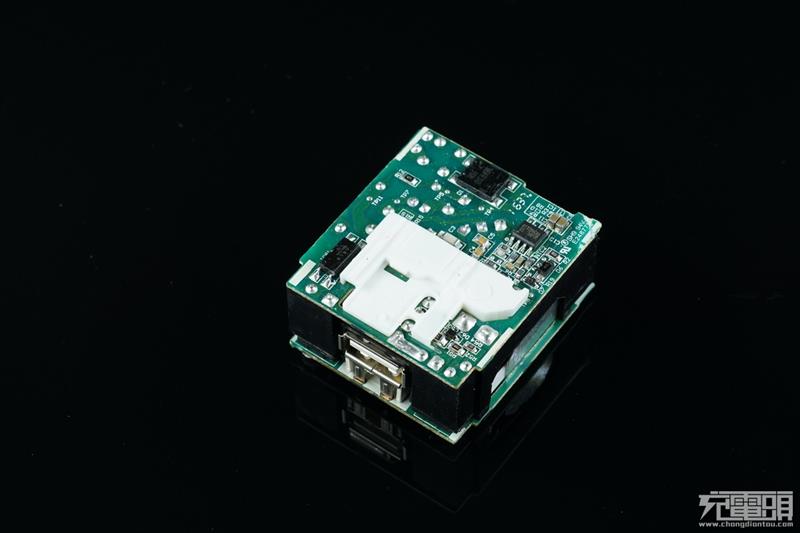

拆除白色绝缘胶片后的整个PCB。

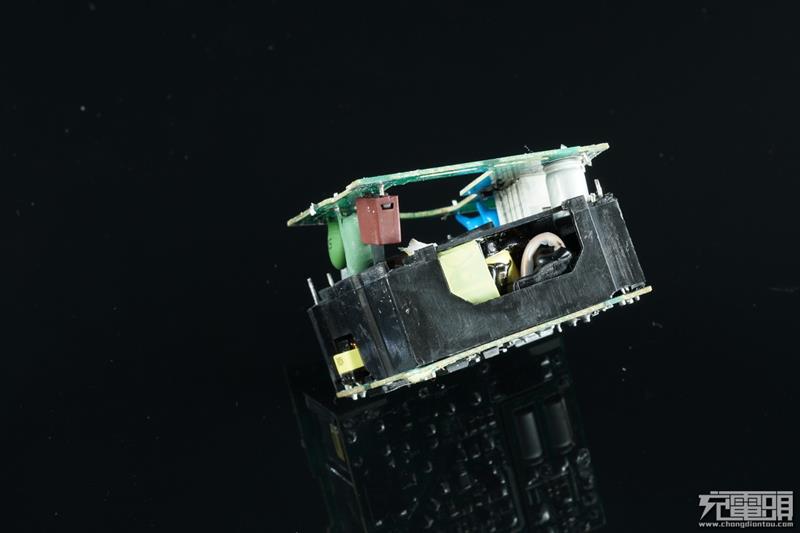

两层电路板采用焊接连接在一起，这里可以看到沉板的固态电容，减少了大概1/4的厚度。
焊开连接脚，开拆。

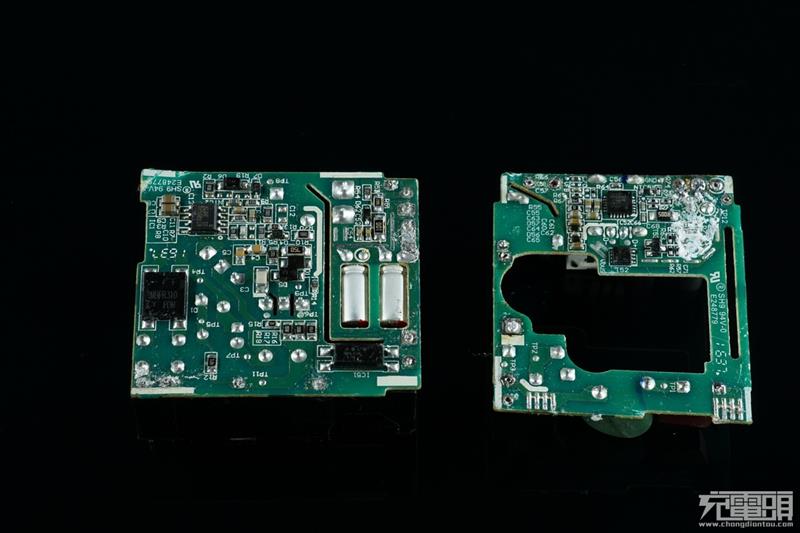

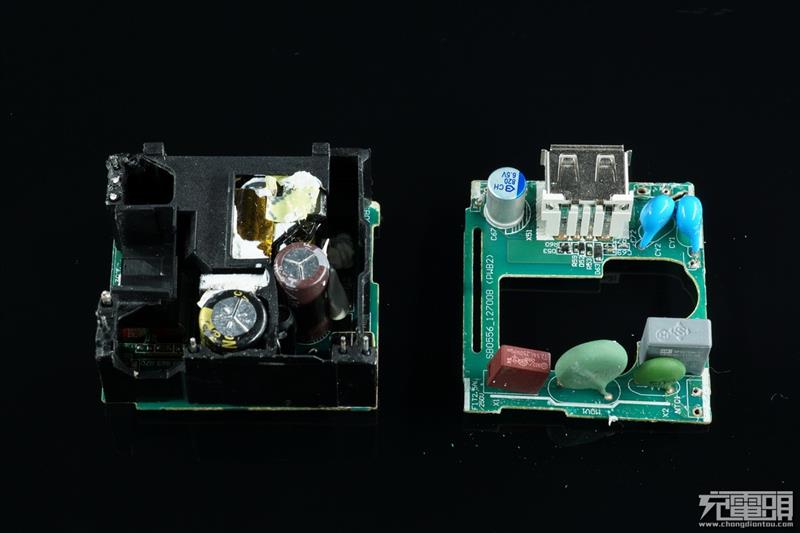

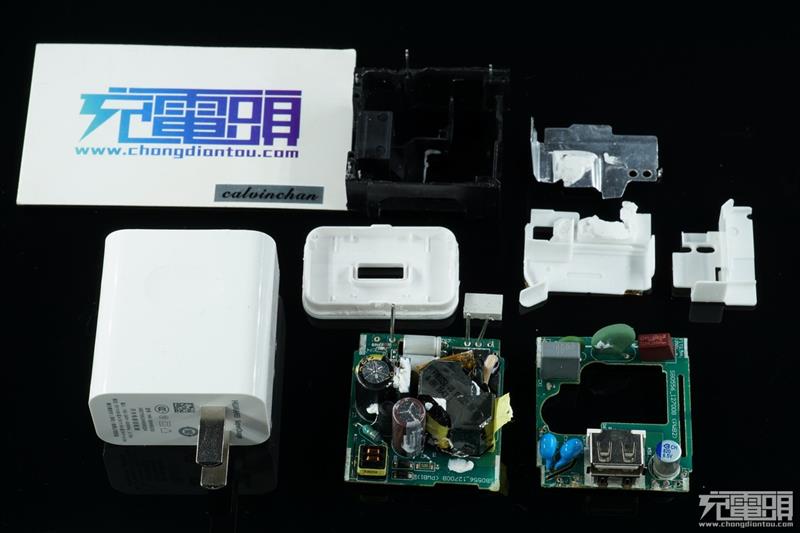

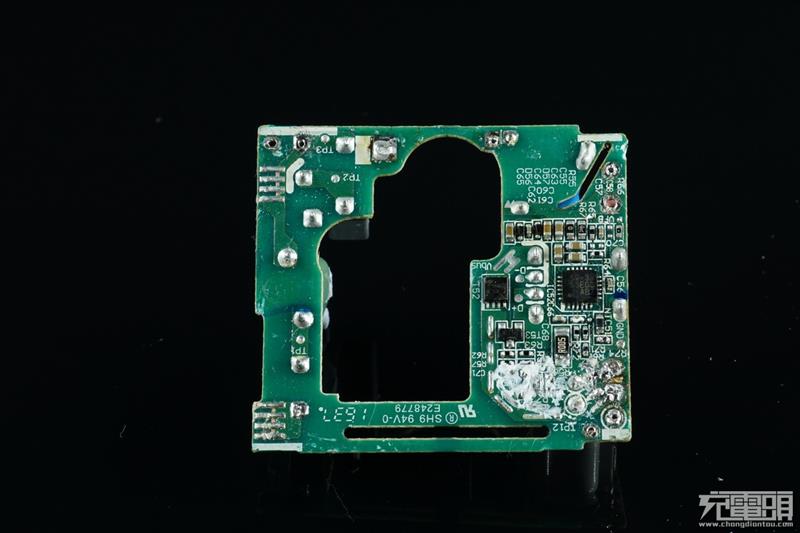

拆除后的两个面的PCB。

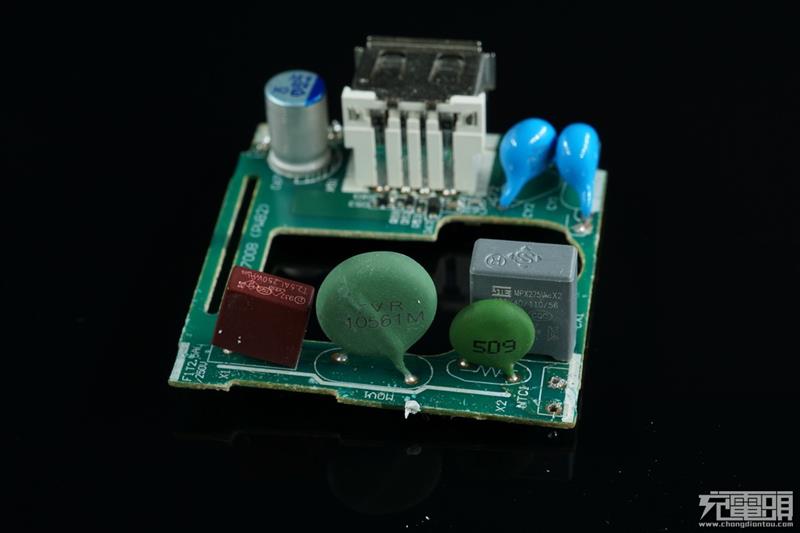

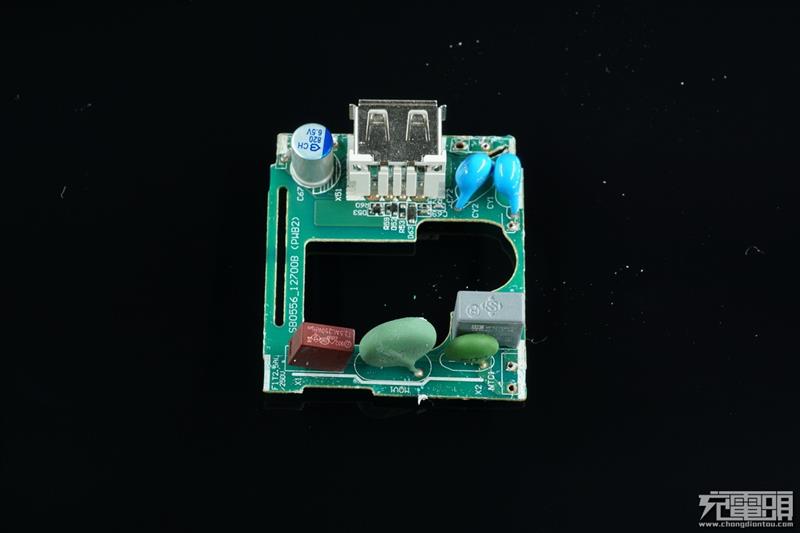

首先看高压侧，慢熔保险丝、过压保护电阻、浪涌抑制一应俱全，灰色的盒子是x电容，USB座子右侧是两个Y电容。
内部，一个座子输出。
慢熔保险丝，过压保护电阻、浪涌抑制一应俱全，灰色的盒子是X电容，USB座子右侧是两个Y电容。

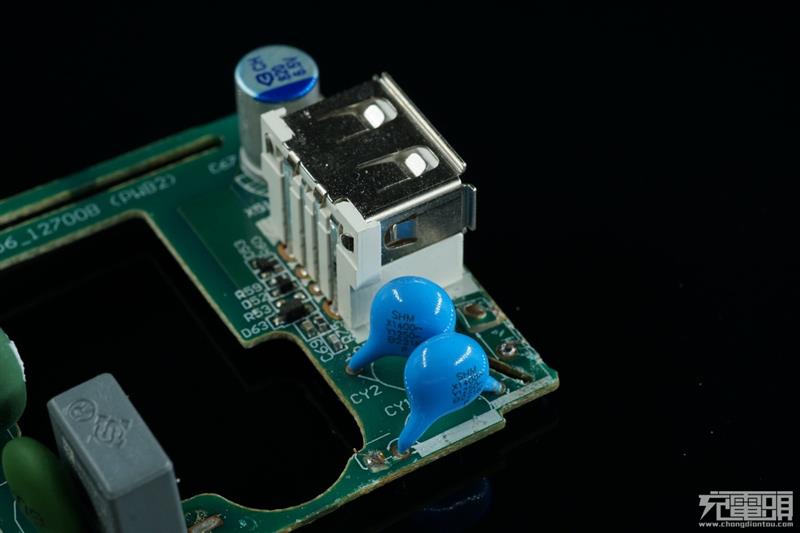

两个Y电容特写。
Y电容的位置开了槽用来绝缘。

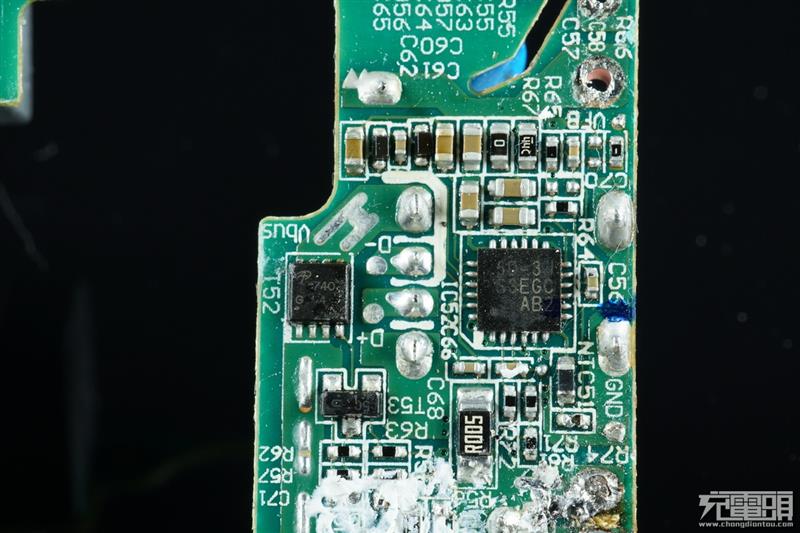

此处是单片机和负责保护的小MOS管，单片机附近有NTC热敏电阻来检测充电器温度。
华为的SuperCharger快充协议就是存储在这颗单片机里面，可以说是这个充电器的大脑。

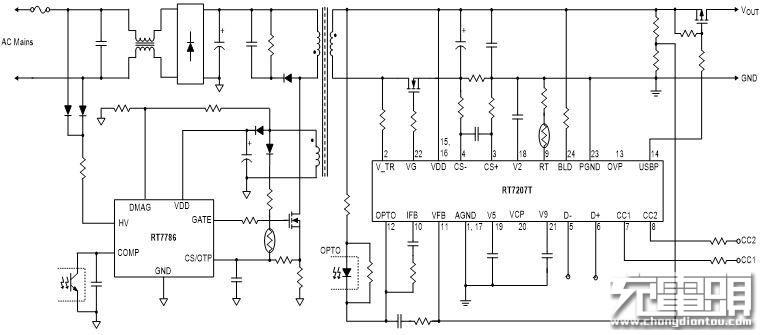

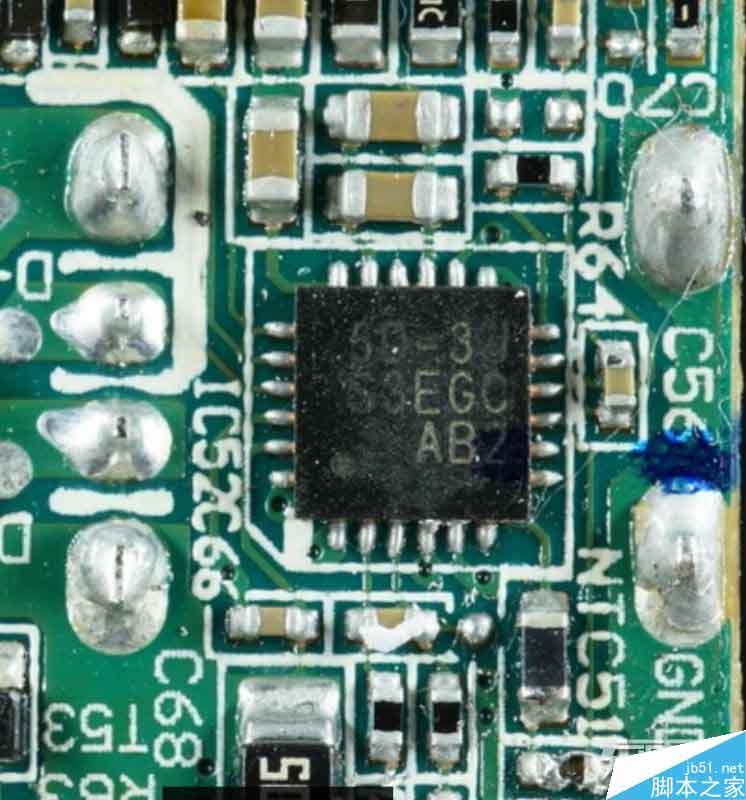

Richtek立锜RT7207单片机，这个好厉害，内置有NTC、同步整流 、输出还有MOS。

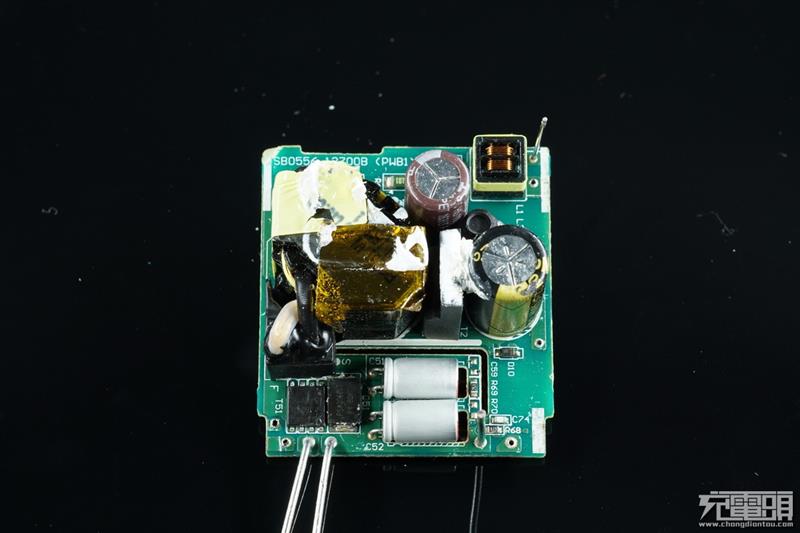

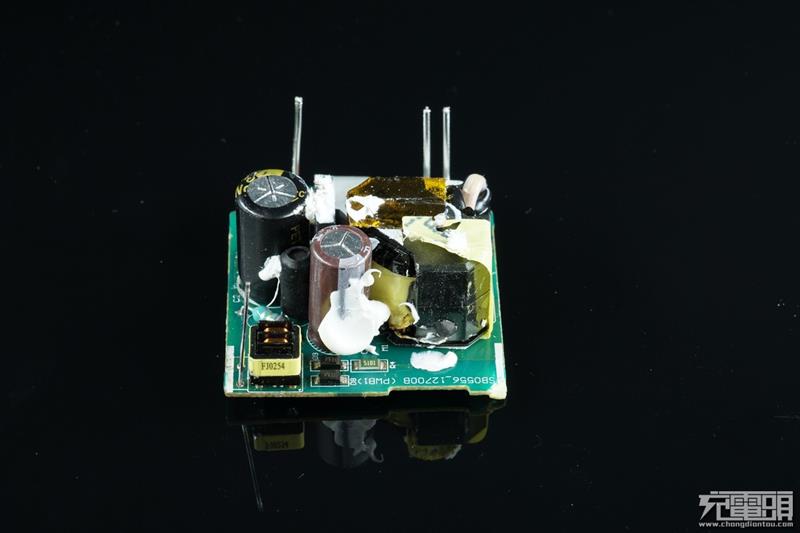

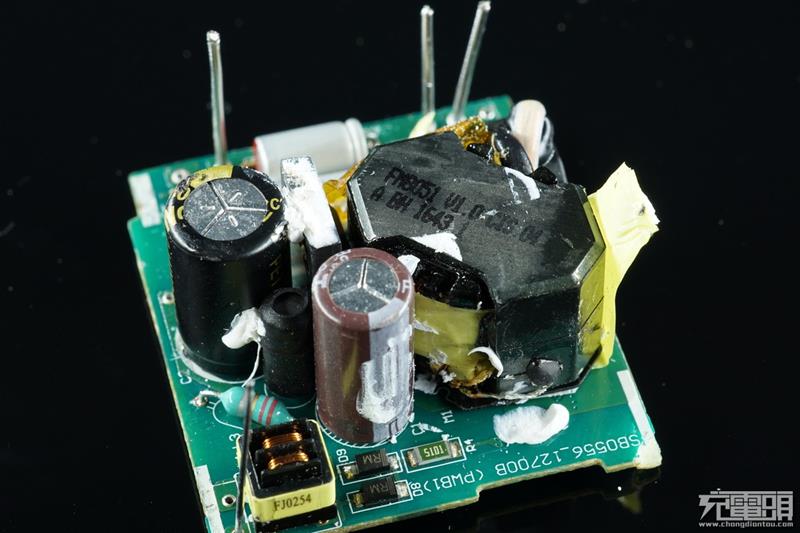

这里是初级电路，包含有变压器、两个电解电容和共模电感。
来自Richtek立锜的RT7786初级PWM芯片。

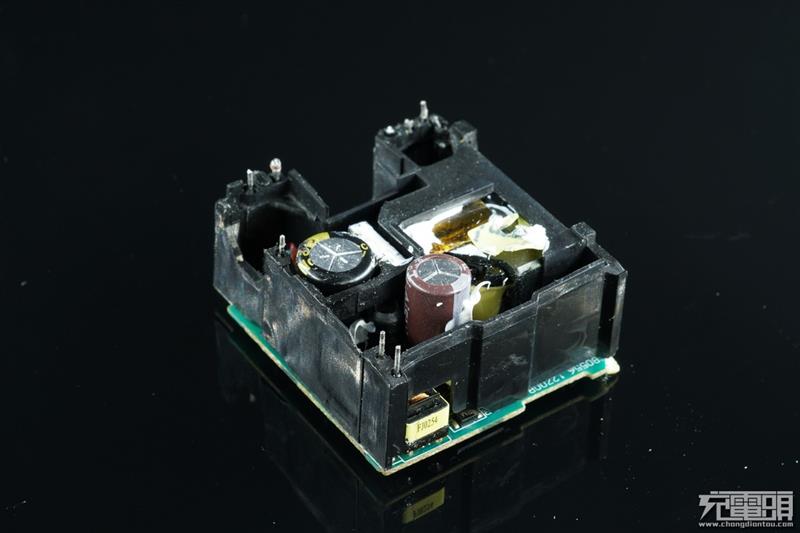

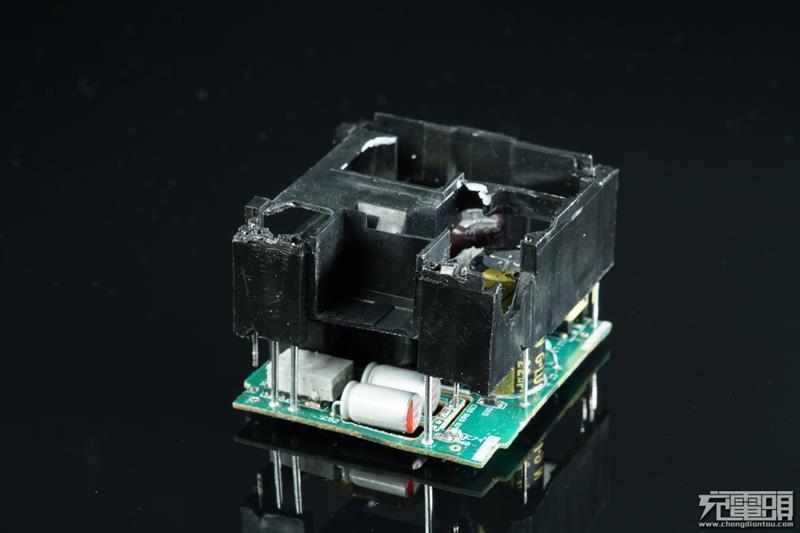

这个黑色的塑料罩，在两层PCB中间起到固定的作用，同时为元器件之间提供了绝佳的绝缘。

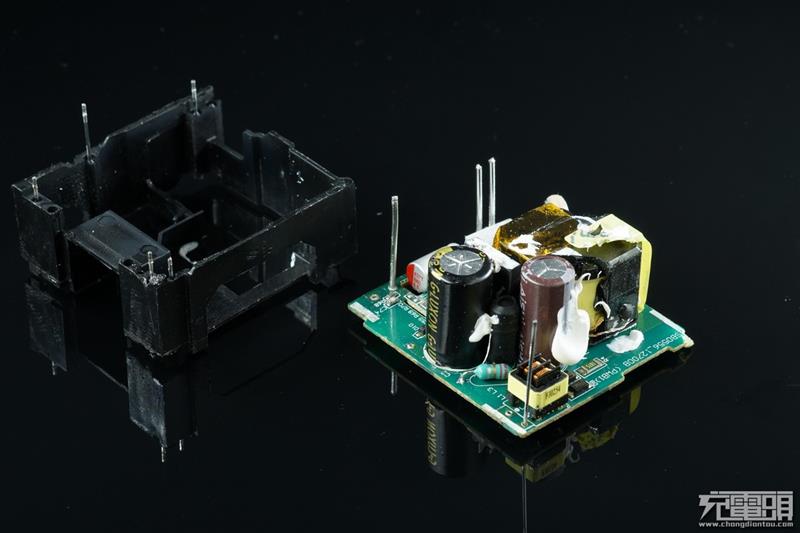

移除黑色罩。

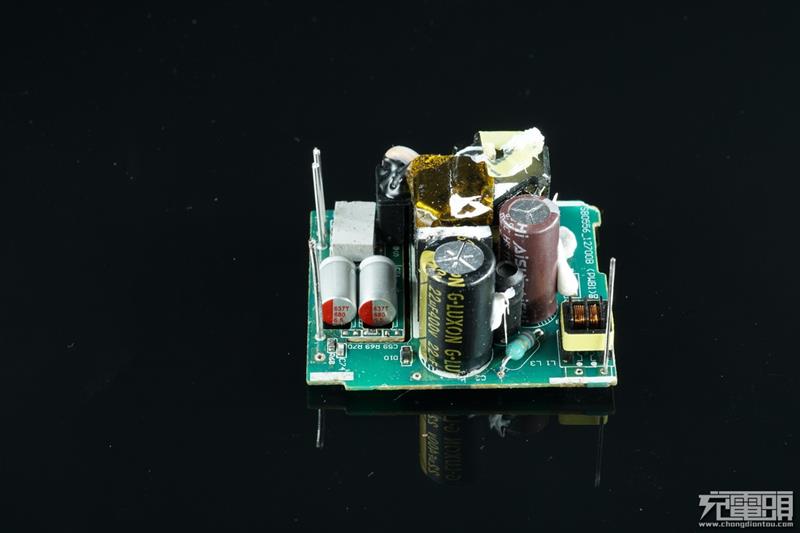

元件表面。
另一个角度。

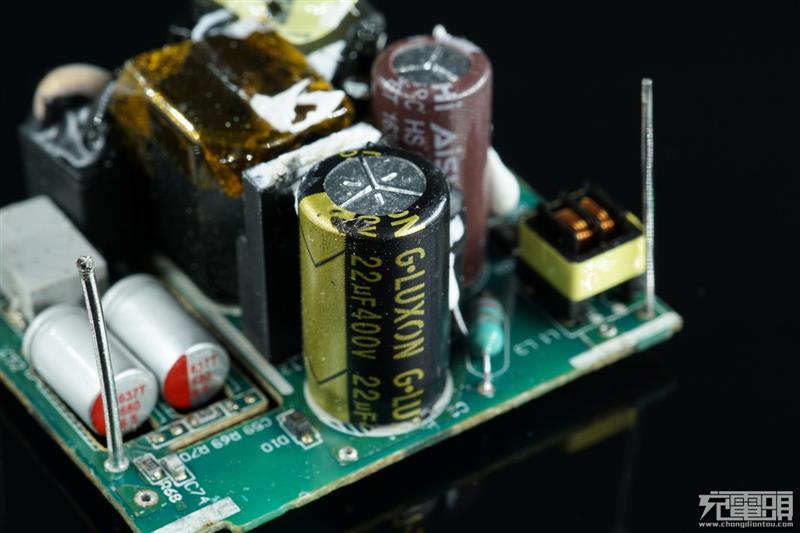

两颗电解电容，分别来自AiSHi和G LUXON，都是大牌子，用料不错。

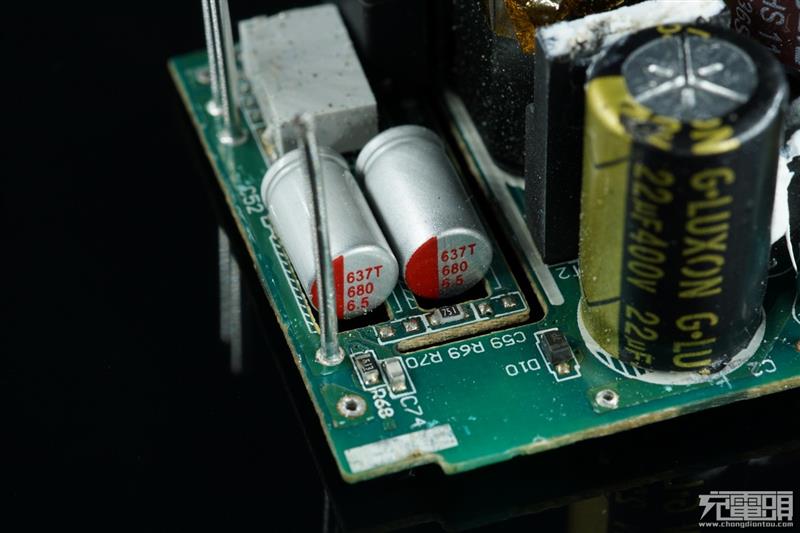

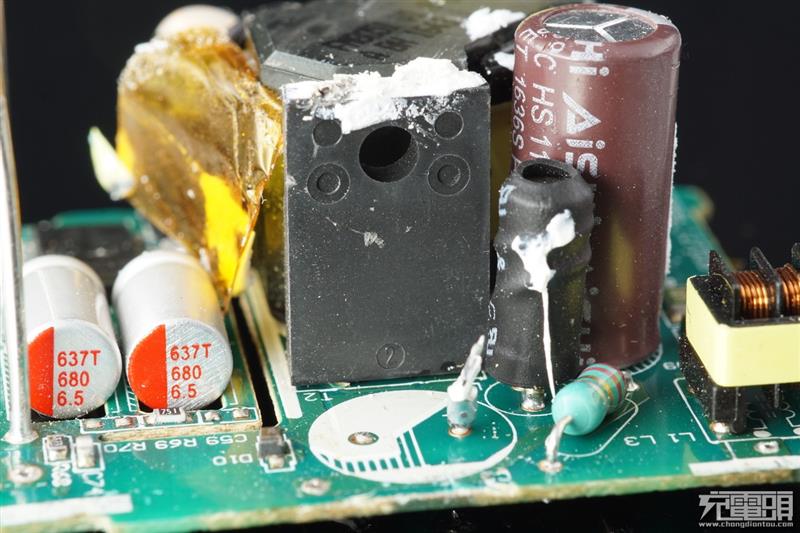

两颗6.5V 680uF的固态电容，品牌为AiSHi，为5A大电流输出提供了充足的保障。

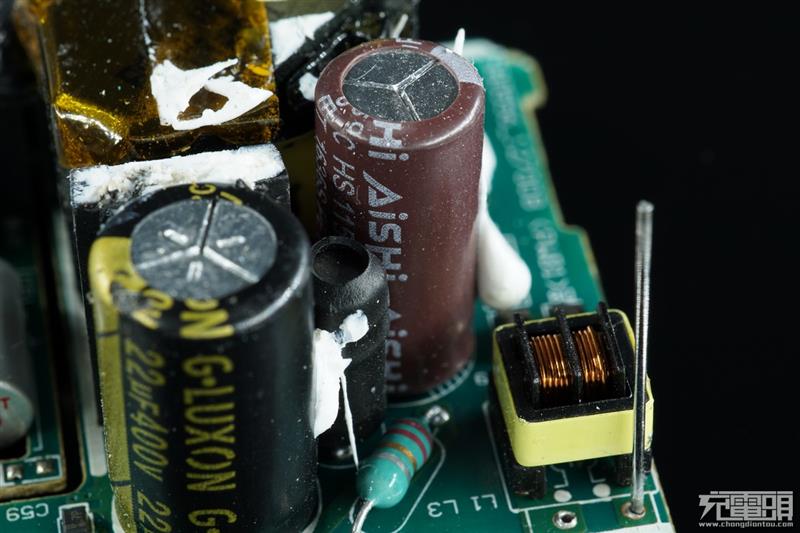

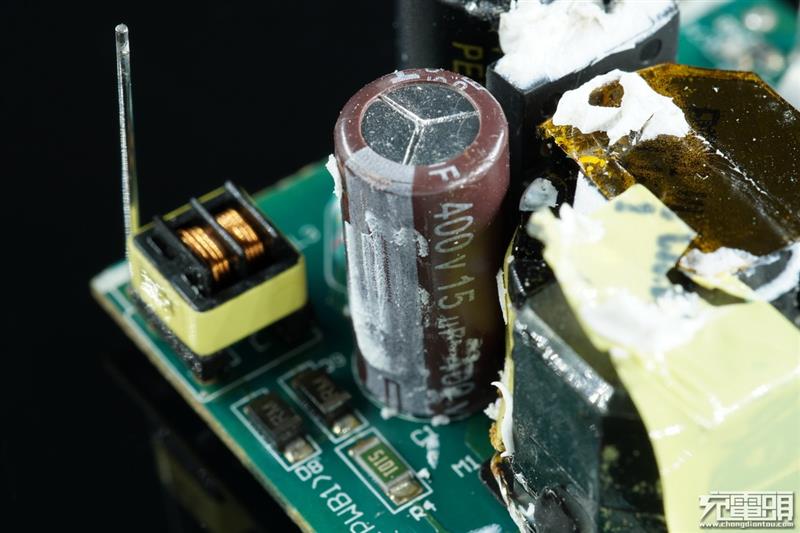

褐色的电容规格为400V 15uF，品牌AiSHi；黑色电容规格为400V 22uF，品牌G LUXON。

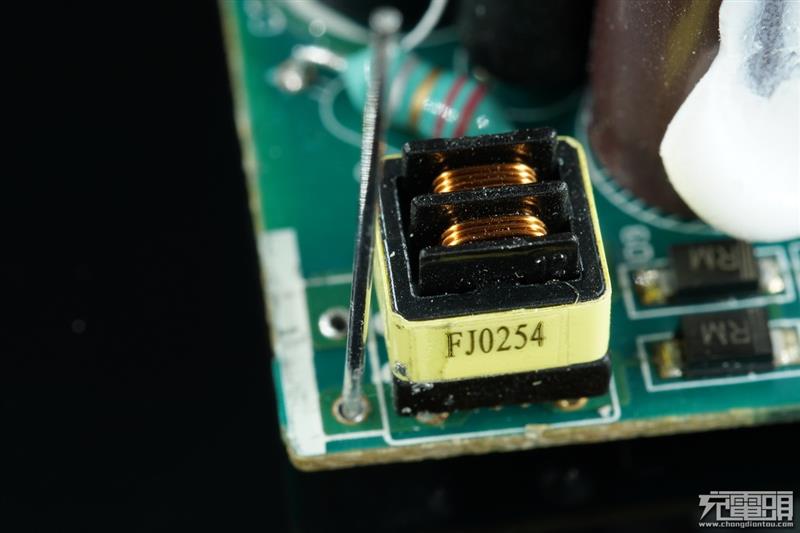

共模电感，减小充电器对外界设备的干扰。
拿掉左下角的导热胶，下面是同步整流，拆到这里才发现这个电源是同步整流的，毕竟大电流小体积，只有同步整流的高效率才能做到。

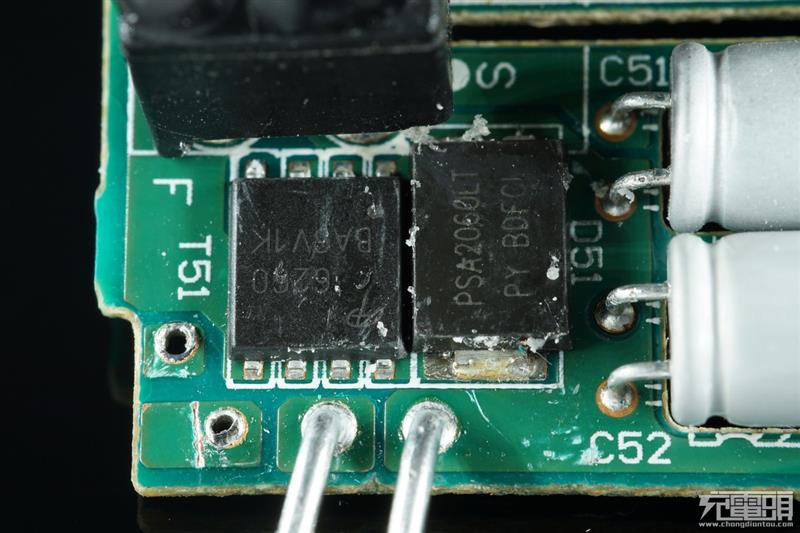

拿掉导热胶，AON6260和一颗20A的肖特基并联提供同步整流，肖特基用来提高效率。
变压器特写。
拆掉前面的电容，里面是一个管子，这面没有印字。

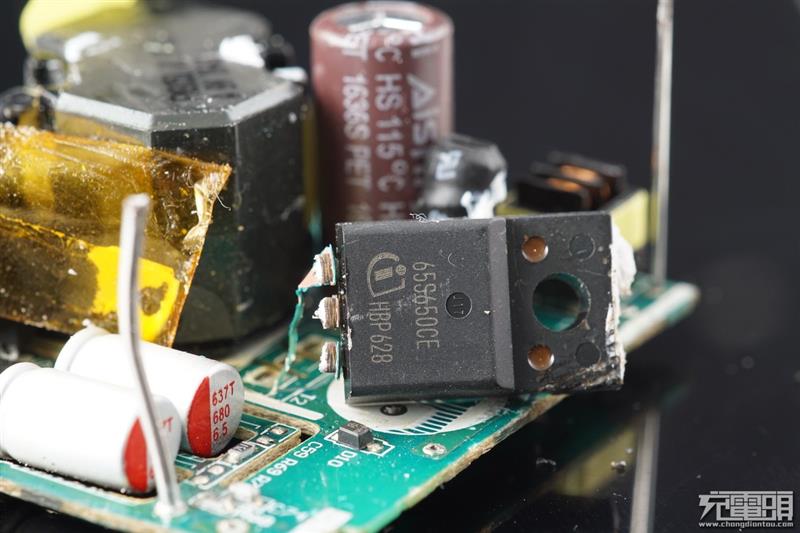

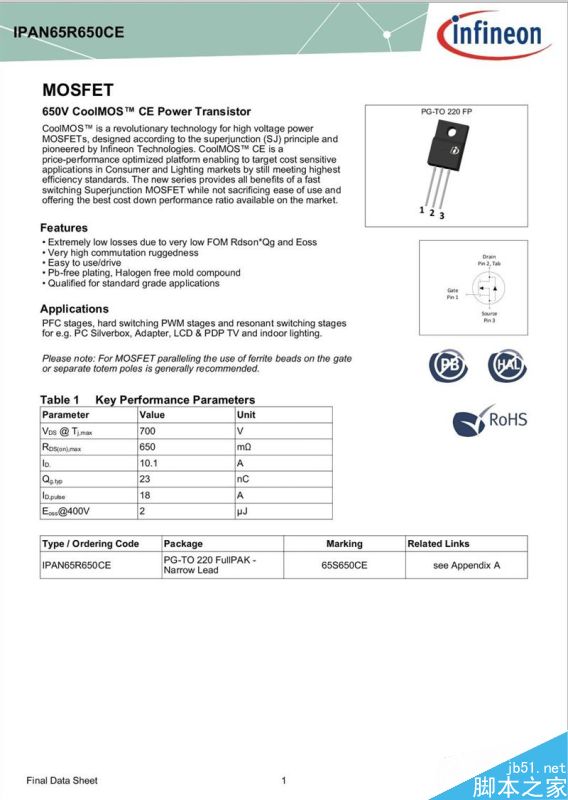

拆下才能看到该MOS管出自国际一线品牌英飞凌。
三、性能测试

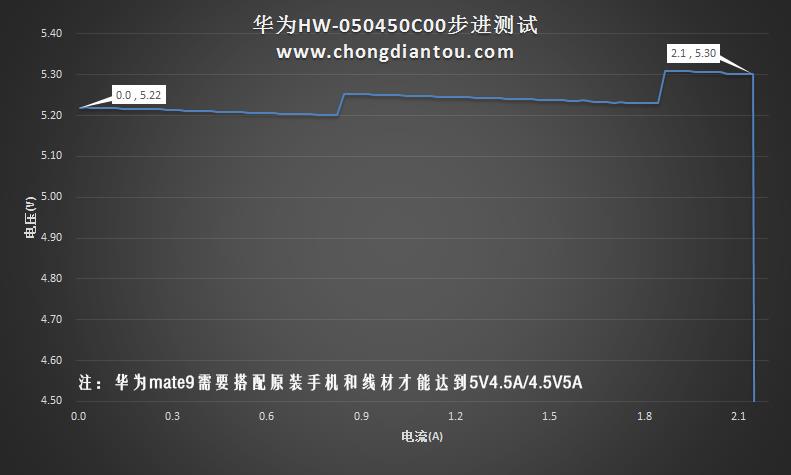

华为SuperCharger充电器体积算是比较大的，那么其输出能力如何？先进行步进测试。

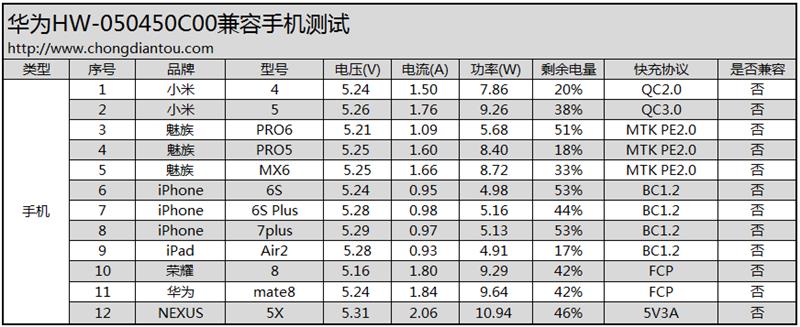

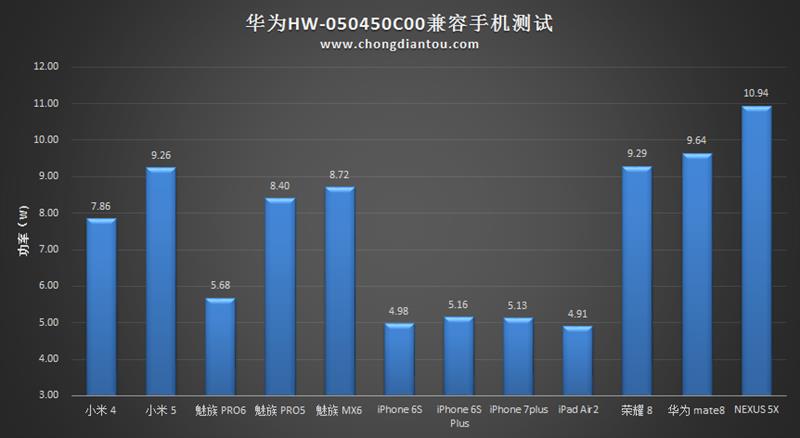

在5V2A普通模式下，充电器的空载输出为5.22V，最大电压电流为5.3V2.1A。5V4A限于测试工具有限暂不测试。接下来测试对各品牌主流手机的兼容性如何。
以上数款快充手机均无法进行快充，甚至自家的荣耀8和Mate8也无法触发FCP快充协议，可见仅支持SuperCharger快充。

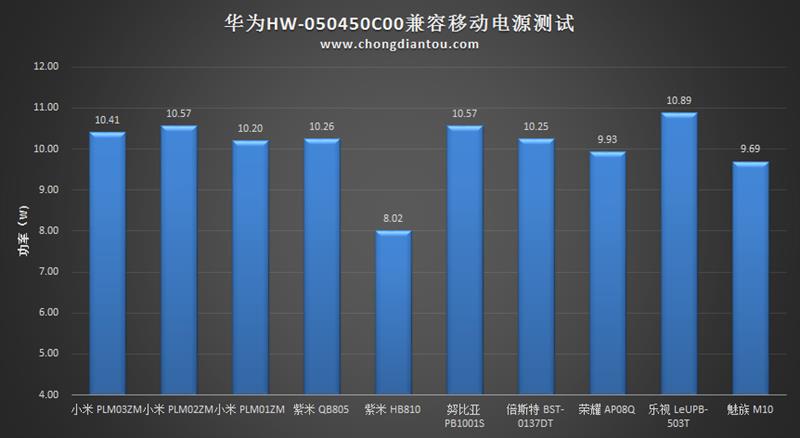

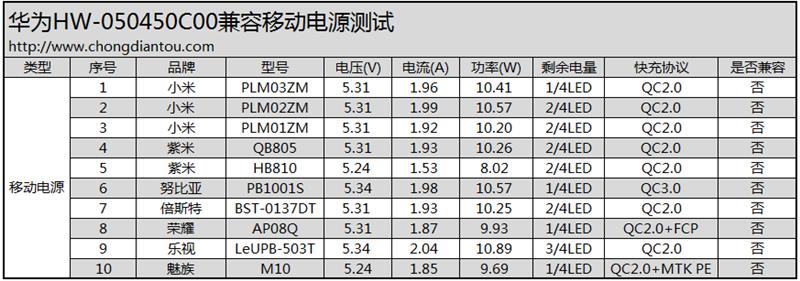

从对移动电源的兼容性来看，华为Mate9充电器只能以5V2A充电。那么SuperCharger到底快在哪里？我们分别使用5V2A充电器、FCP快充充电器、华为Mate9充电器对华为Mate9进行关机熄屏状态下进行充电测试，结果有点意外。

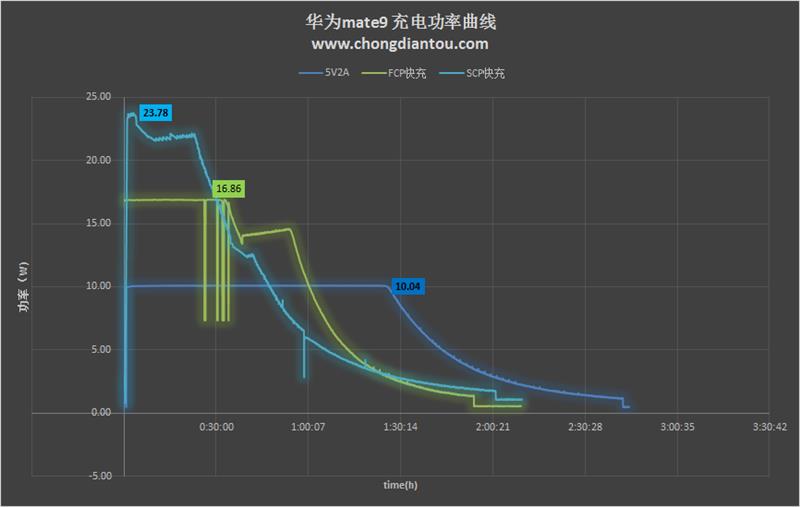

深蓝色代表5V2A充电、草绿色代表FCP快充充电、淡蓝色代表SuperCharger快充充电，从图中可以看出三种充电模式的最大功率分别为：10.4W、16.86W、23.78W。5V2A充电模式功率最为稳定，FCP模式次之，SuperCharger模式功率变化最大，功率维持20W以上不到半个小时

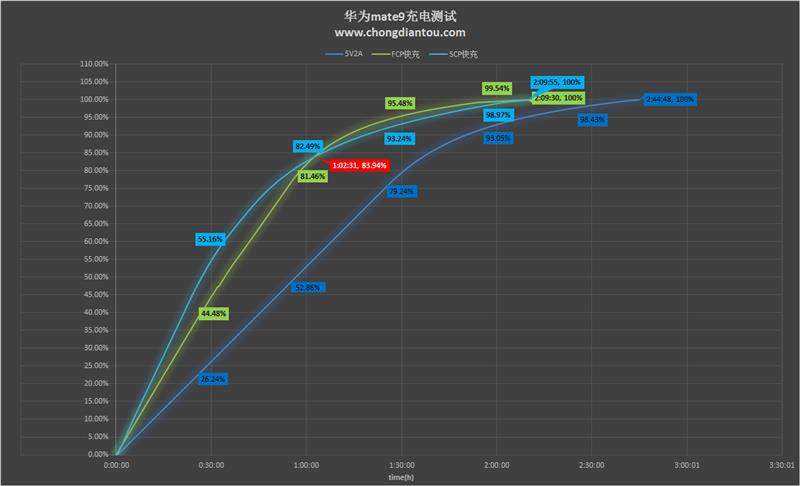

深蓝色代表5V2A充电、草绿色代表FCP快充充电、淡蓝色代表SuperCharger快充充电，从充电百分比变化曲线可以看出，三种模式前60分钟充电最快的是SuperCharger模式，FCP次之，5V普通模式最慢。FCP和SCP模式在1小时02分充入电量交汇、之后反超，5V2A曲线斜率变化最为稳定。三种模式充电耗费时长分别为3小时20分、2小时09分、2小时09分，也就是FCP和SuperCharger快充在充电时间上差别不大、比普通的5V2A快上一个小时。SuperCharge超级快充的意义在于，前一个小时比其他快充能够更快的将你的手机充至80%以上。
评测总结：
作为华为第一款低压大电流方案充电器，5V4.5A、4.5V5A的输出意味着华为在接下来的快充标准上表明了态度和立场。由此可见未来数码配件领域将出现两个分水岭，智能手机巨头将更加倾向于低电压大电流方案；而平板、笔电则选择了USB PD充电协议；但是他们输入用的都是Type-C接口。通过我们的实测，发现华为Mate9不但支持自家的SuperCharger、FCP，还支持USB PD，可见华为在Mate9的快充技术上倾注了不少心血。基于目前支持SuperCharge快充的数码配件（充电宝、车充、插线板、多口充）完全为零，迅速丰富华为自家的快充生态产品已经刻不容缓，而对于第三方配件品牌又将迎来新的增长点。华为此举是否为仍在坚守高压快充的手机厂商带来启示？我们拭目以待。
