4月20日，乐视在北京乐视生态中心（五棵松体育馆），举办“无破界不生态”新品发布会，推出了4大跨产业终端产品，包括超级手机2代全系（乐2、乐2 Pro和乐Max 2），以及LeSEE超级汽车。
发布会结束后，我们拿到了乐Max 2旗舰机专用的乐视QC3.0双协议快充“EQ-24BCN”，通过拆解与评测给大家管中窥豹新一代乐闪充是何方神圣。
一、乐视EQ-24BCN充电器拆解

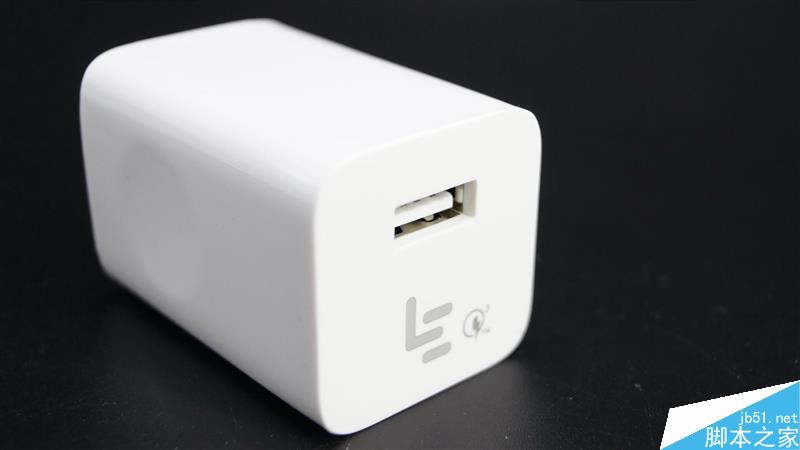

乐视配套这款全新的充电器设计采用四方圆边长条形状，USB开口在顶部。

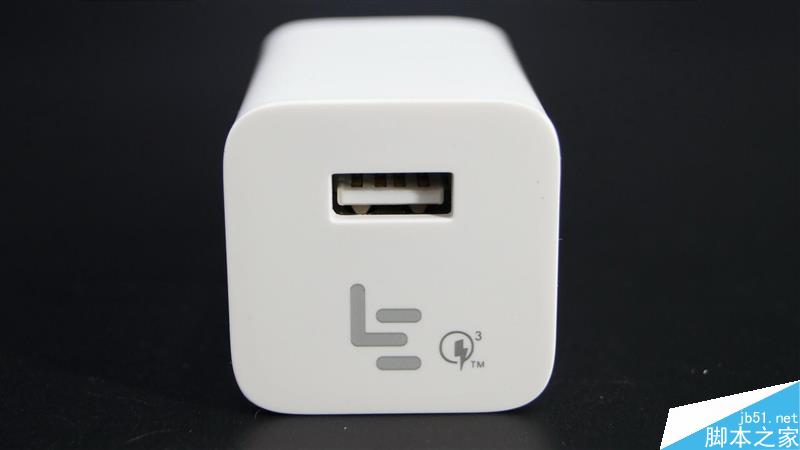

充电器顶部印刷了乐视2016年启用的全新图形商标LOGO，该LOGO标志着乐视不再局限于单一模式，全面向多元化进发。
右边小一点的则是Qualcomm Quick Charge 3.0 LOGO，也就是它搭载了 高通QC3.0 快充技术。

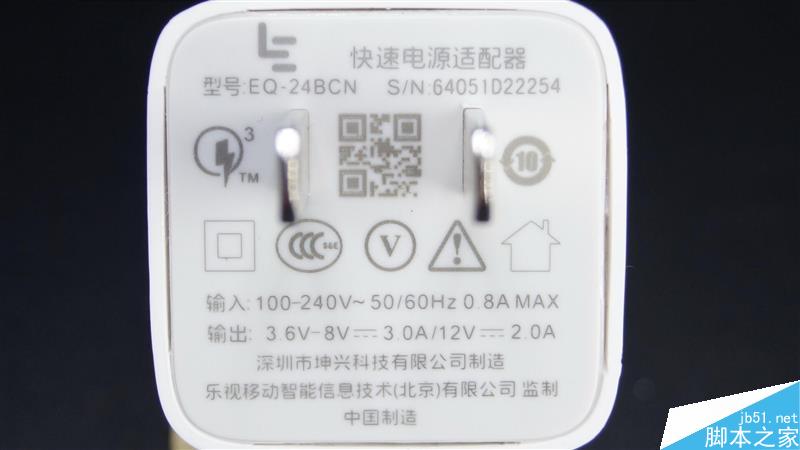

翻过来背面，充电器型号：EQ-24BCN，全球通用电压100V-240V~50/60HZ，还有今年主流的输出规格，3.6V~8V=3A/12V=2A。24W输出标称规格纵观同行，属于行业平均值以上。
我们拿到的版本来自深圳市坤兴科技有限公司制造，乐视移动智能信息技术（北京）有限公司监制。此外，乐视还启用了另外一家代工厂江苏辰阳电子有限公司。

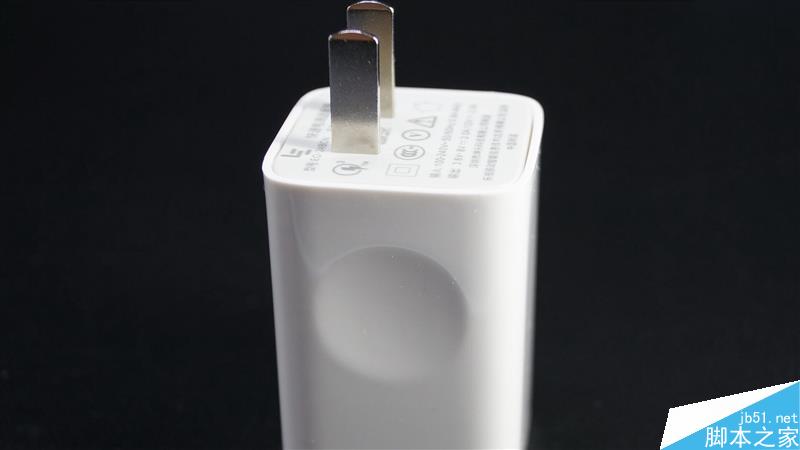

电源两侧的凹陷是为了增加插拔电源时的握持感，两脚国标插头。

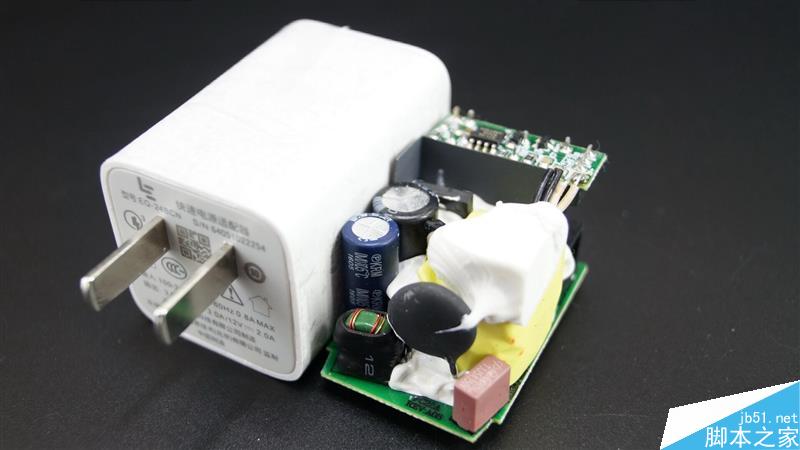

拆开看看。

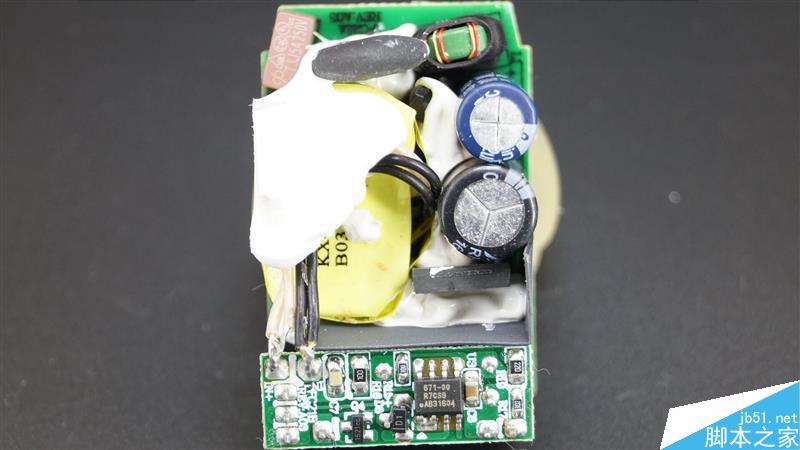

电路板正面，电路器件部分用胶固定住主要元件，抗震防摔。

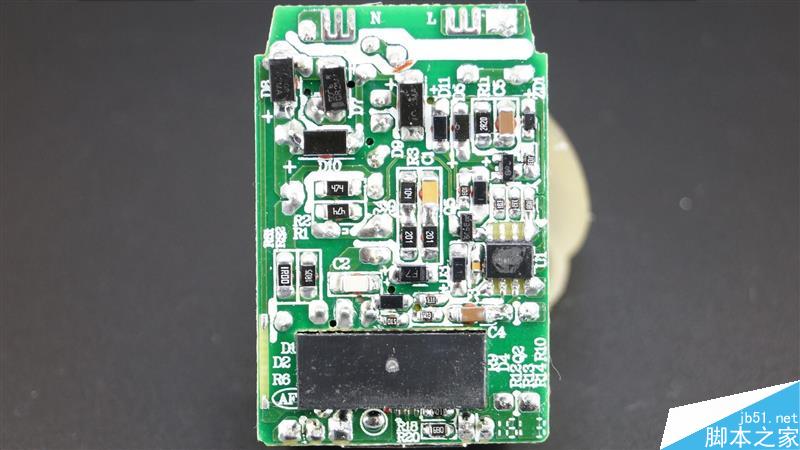

电路背面，高压区域与低压区域之间使用塑料绝缘片作隔离。

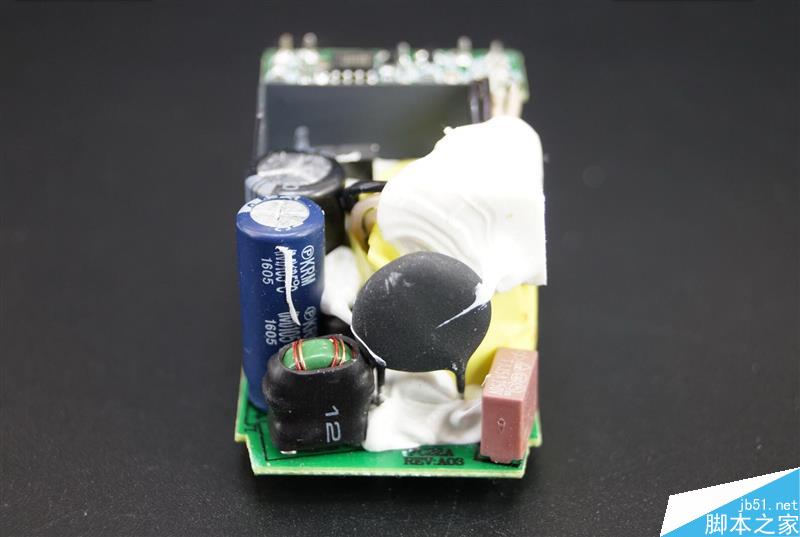

一次侧保护电路与EMI部分。
两枚主电容并联，电容规格因为胶水实在太多无法获知，勉强看清楚电容的品牌分别是AISHI与Koshin。
硕壮的输出变压器，输出两线并绕。

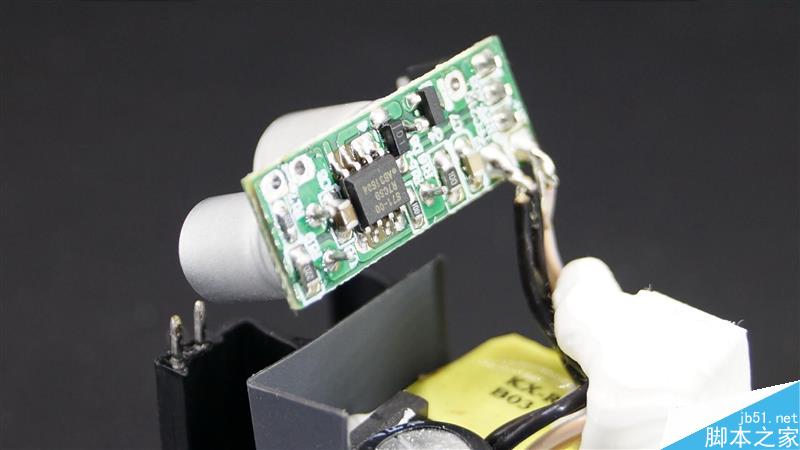

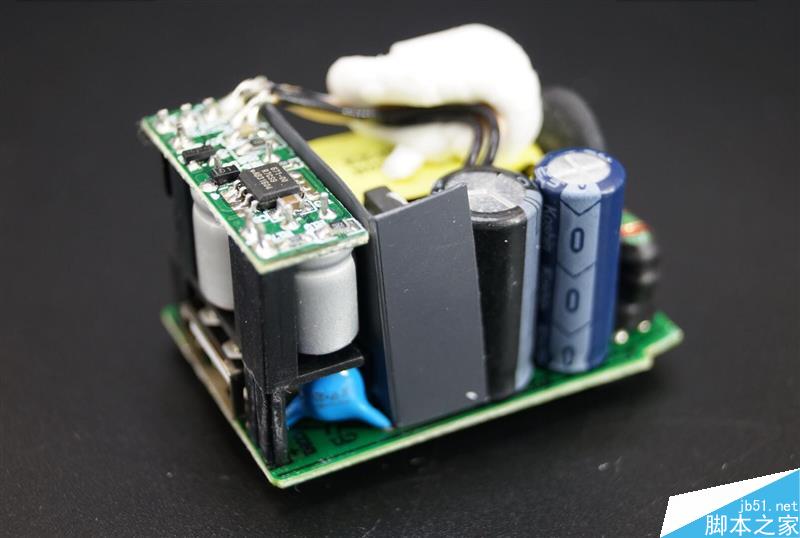

电源分为两部分，小板子集成了滤波与同步整流电路。

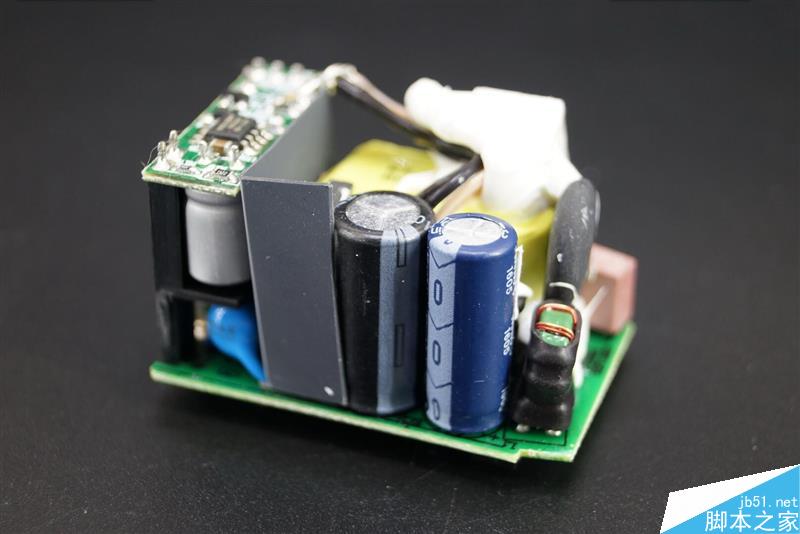

电路的另一侧，高低压区域均做了绝缘隔离处理。

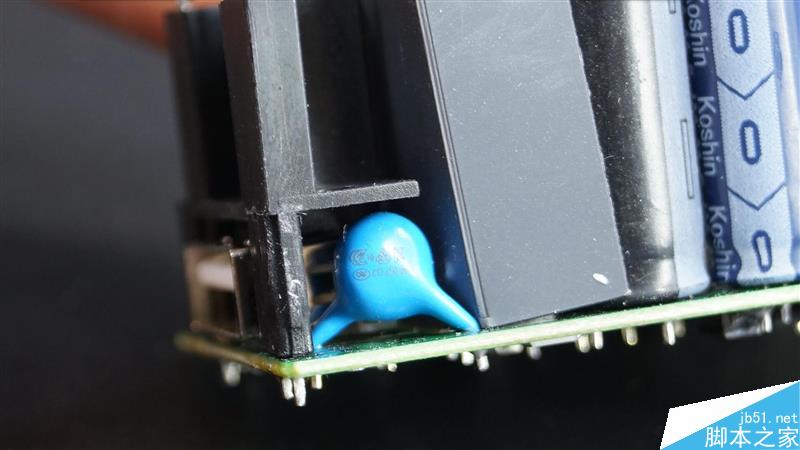

这颗蓝色的是防止触摸屏失灵的Y电容。
焊点光亮饱满。

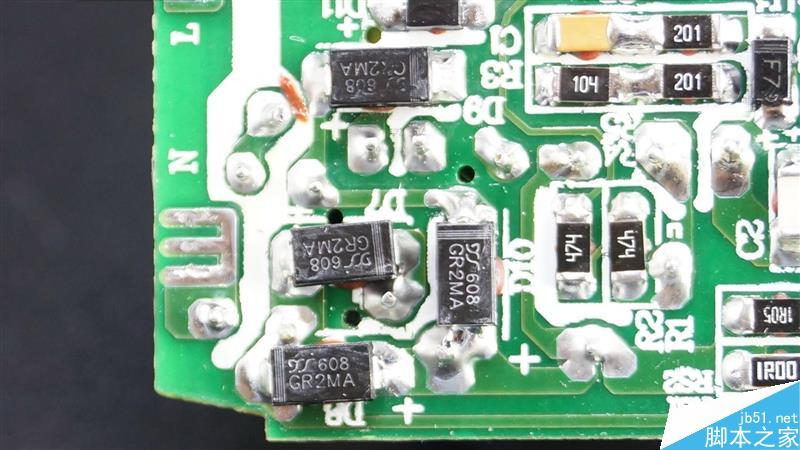

四枚型号为GR2MA贴片整流二极管组成整流桥。

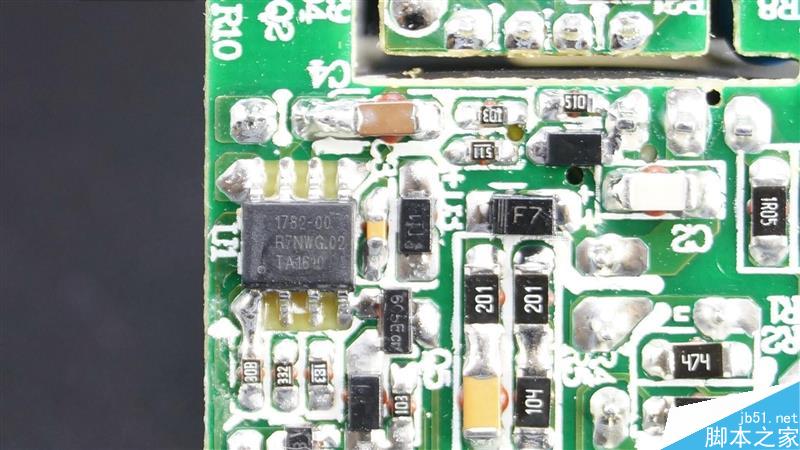

来自Dialog的型号为iW1782一次侧AC/DC控制器（PWM）。根据移动设备需要的电压，适配器可配置为从3.6V至12V（200mV增量）的多级输出，且该解决方案可与QC2.0和USB BC1.2充电要求反向兼容，同时iW1782内带MTK PEP2.0识别。
至于实际支持情况如何，我们下面说。

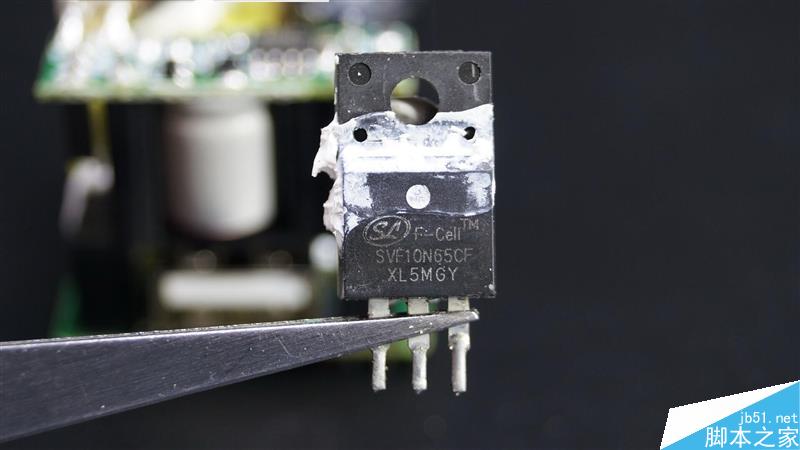

MOS管来自士兰微电子，型号SVF10N65CF，规格10A、650V N沟道增强型场效应管，rdson 1欧姆。

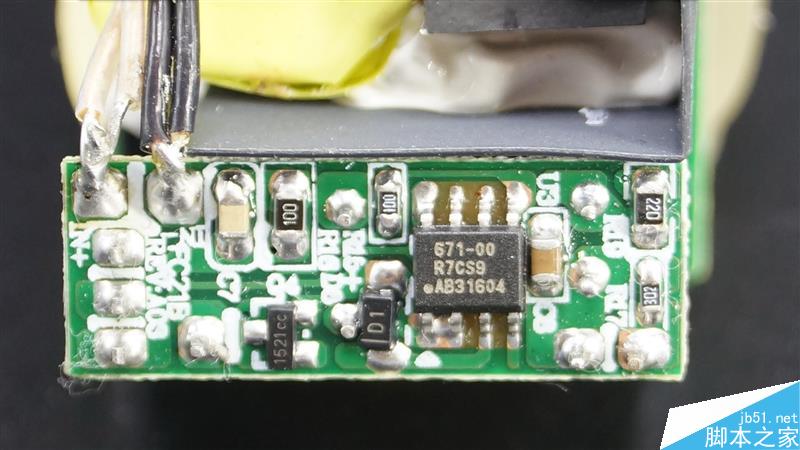

来自Dialog的型号为iW671同步整流器。

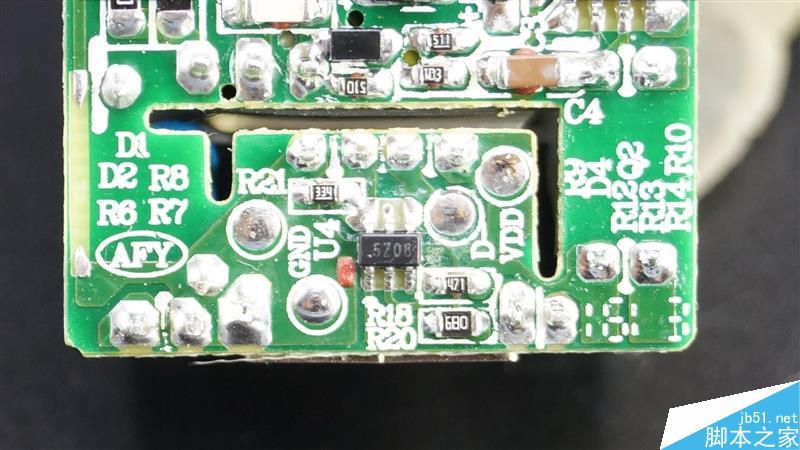

同样来自Dialog的型号为iW636的QC3.0握手识别IC，USB能否输出不同电压就看它的握手情况了。

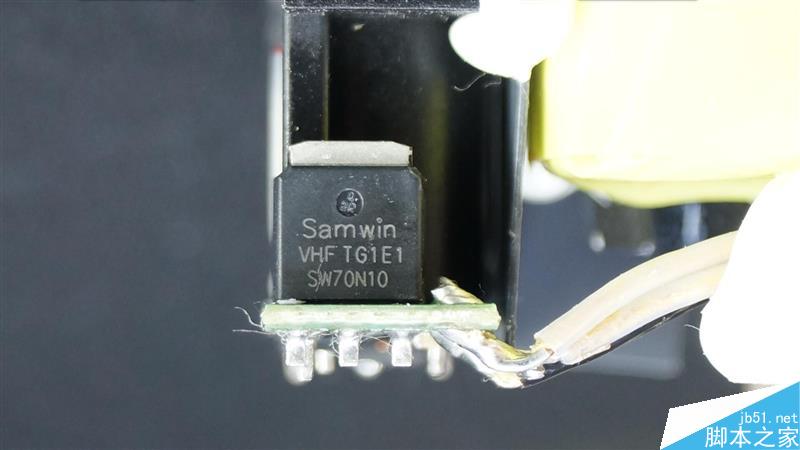

同步整流MOS来自西安芯派科技型号SW70N10，TO-251S封装，规格100V、70A、12.5毫欧、N-Channel MOSFET 。

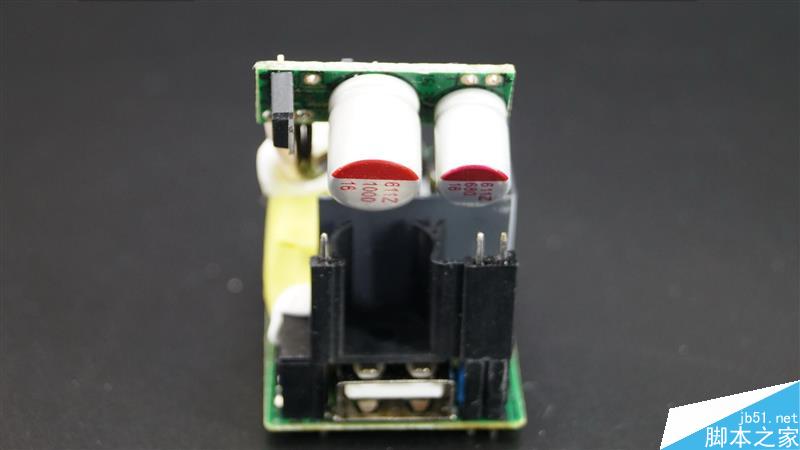

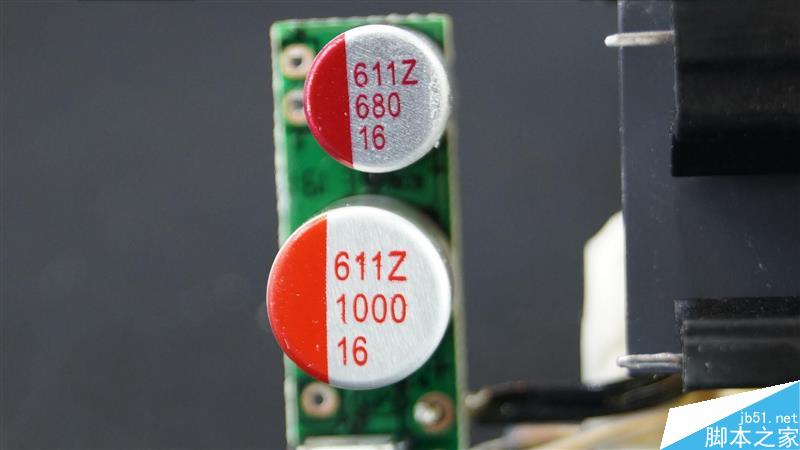

两枚固态电容并联16v耐压，总容量为1680微法。

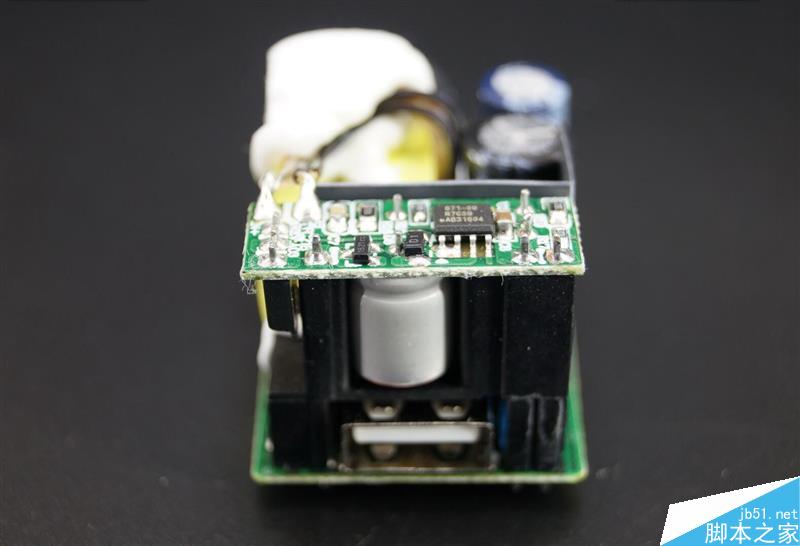

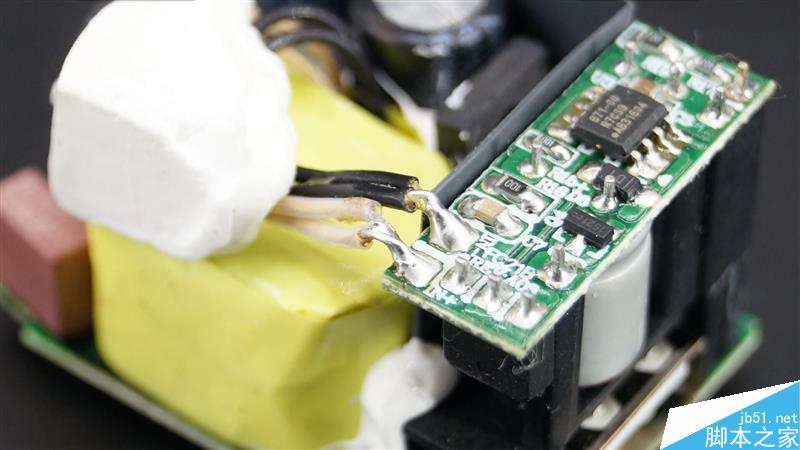

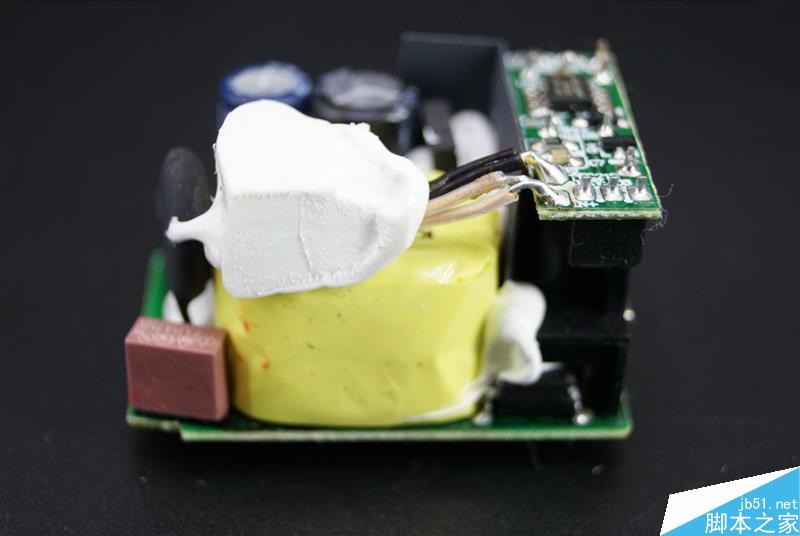

电源的子板部分，主要负责同步整流与二次侧输出滤波。
主板与子板连接处使用塑料绝缘框架作支撑金属连接导线负责电路部分。
通过拆解，我们看到了乐视EQ-24BCN充电器内部构造，从结构上来看，由多块子板通过排针连接组成，生产和制造工艺难度增加，可见为了这个外观设计，结构工程师下了不少功夫。
另外，在快充输出方面，乐视新一代的乐闪充支持QC3.0和MTK PEP2.0两种主流协议，分别由电路板中的Dialog iW636与iW1782组合实现。
二、乐视EQ-24BCN充电器评测
一个电源产品的品质等级可以通过测试多项参数来评估，充电头网开放所有实测数据让大家可以看到一款电源产品真实的性能参数。使用ChargerLAB实验室可编程数字恒流电子负载设备对乐视EQ-24BCN充电器结合日常应用进行多档放电测试，监控其放电过程绘制成数据图表，得出多项数据来评估其综合性能。
首先是输出负载测试，分别对应常见的5V、9V、12V三个档位，以30秒为单位、0.1A为间隔从低到高逐级提升负载程度。绘制成曲线图可以直观看出充电器各级带载情况。

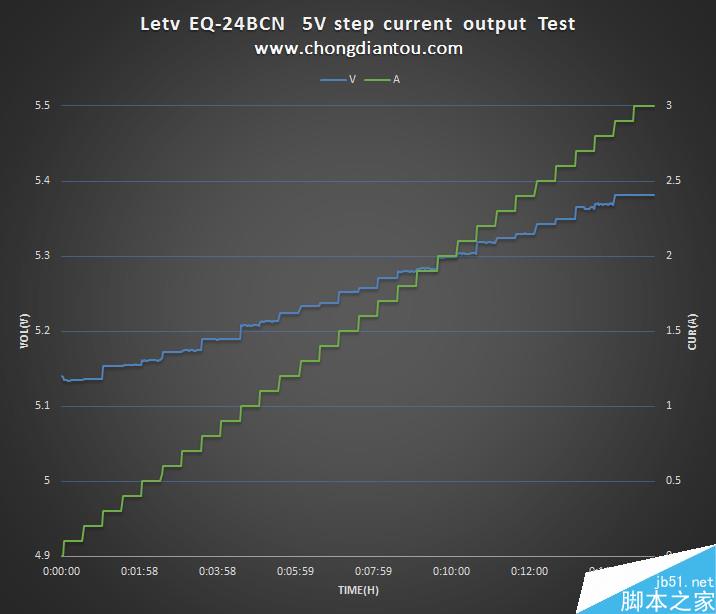

5V负载性能测试结果，铭牌标称输出电流参数3.6~8V=3.0A，实际最大输出功率3.0A。
带有线损补偿功能，电压随着负载加重而一同增加以抵消线路损耗，起始电压5.14V结束电压5.38V，全程维持着一个比较高的电压平台。

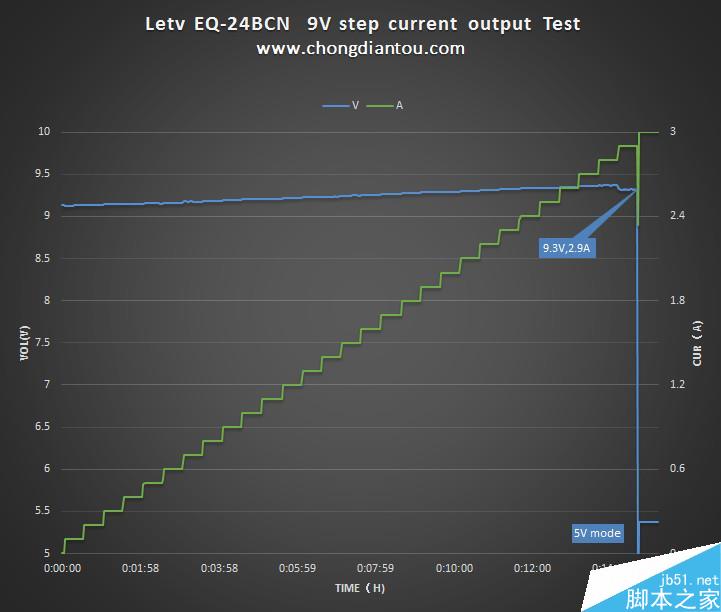

9V负载测试结果，实际最大输出功率2.9A。
同样带有线损补偿功能，起始电压9.12V结束电压9.36V，全程维持着一个比较高的电压平台。
在超过3A带载情况时会关闭高压回落到5V模式继续输出直至3A过流保护，切换期间并不会中断，比较智能。

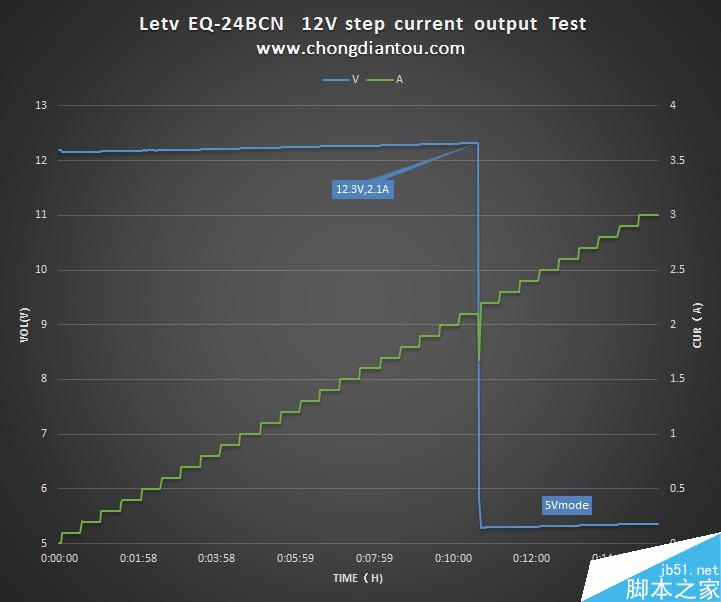

12V负载测试结果，铭牌标称输出电流参数2A，实际最大输出功率2.1A。
同样带有线损补偿功能，起始电压12.2V结束电压12.3V，全程维持着一个比较高的电压平台。在超过2.1A带载情况时会关闭高压回落到5V模式继续输出直至3A过流保护，切换期间并不会中断。

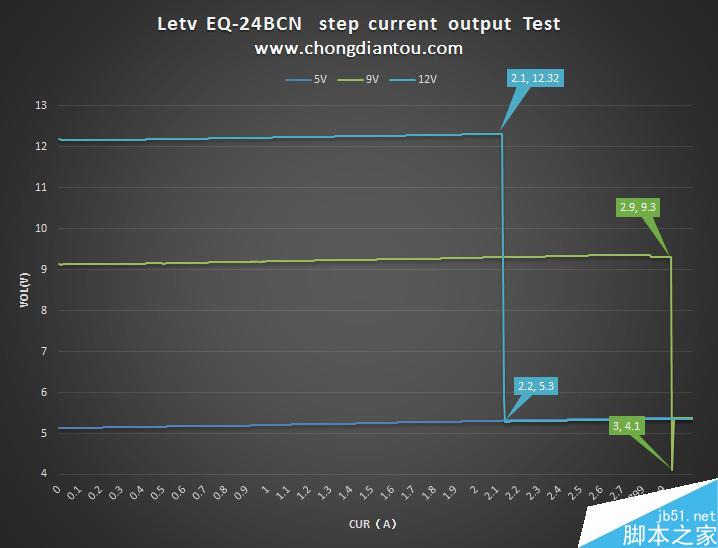

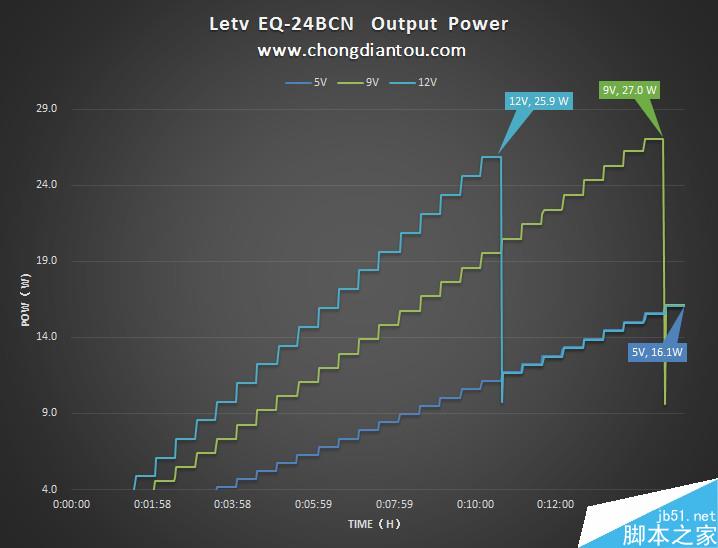

上图是将5V、9V、12V 三个电压的负载测试进行汇总、对比。首
先标准的5V电压输出测试，从图中可以看出，在30次步进电流的测试下，负载曲线在额定电压电流下变化十分平稳，电流增大时，电压略有增高，与其电压补偿机制密不可分。
而在9V和12V测试下，电压和电流分别在9.3V 2.9A，12.3V 2.1A达到最大值，超出极限后，急速下降到5V标准输出状态而后稳定输出。
该图是将5V、9V、12V各档电压下最大输出性能对照表。
最大输出功率出现在9V这个电压，其功率达到27W，12V时亦可以达到25.9W的输出功率。普通5V的情况下，最大输出电流达3A峰值，功率16.1W。
可以说各档电压都具有不俗的输出能力，能喂饱市面上大多数数码设备。

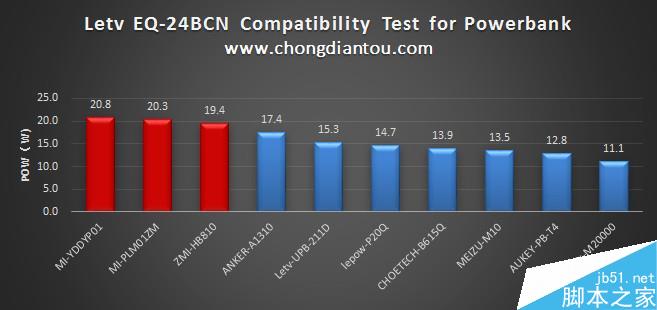

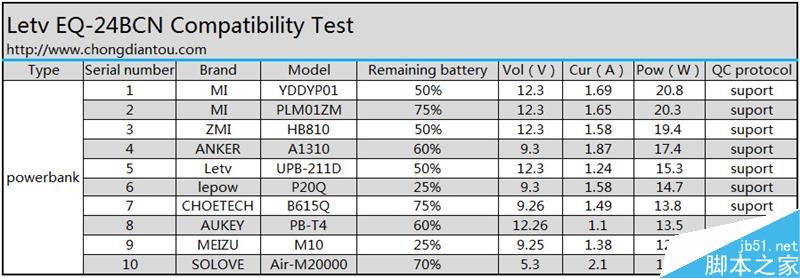

乐视EQ-24BCN QC3.0充电器兼容性简测，这里抓了一把市面上常见带有快充输入的移动电源进行测试，乐视充电器对这些移动电源全都能正确握手，输出匹配移动电源的最高握手电压。

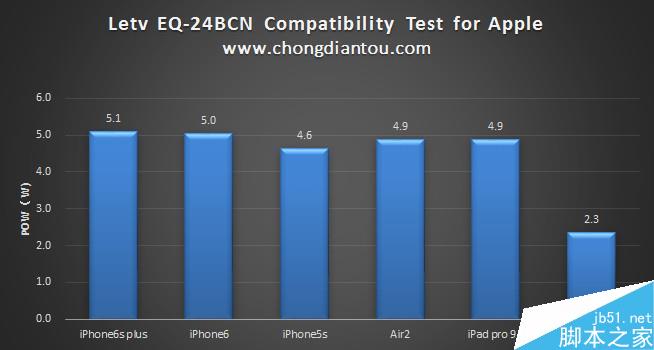

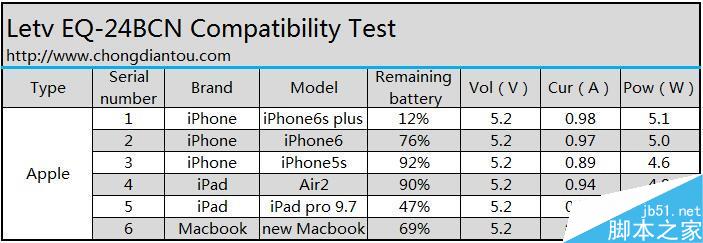

接下来是果粉最为关注的兼容性测试环节，这里找来6台不同的苹果设备，测试乐视充电器在5V模式时，对苹果设备支持情况。
除了iPhone 5S和iPhone 6，其他苹果机型全部都未能正常识别，可以充电，但是达不到全速。
测试总结：
随着测试结果告一段落，我们对乐视全新的 QC3.0充电器（EQ-24BCN）有了一定的了解。
乐视作为首批搭载QC3.0快充方案的充电器之一，在未来的日子里他们身兼推动行业普及新标准的重任，当然亦可以向下兼容QC2.0，小伙伴不用担心。
不错的做工用料，支持两种协议，27W以上的输出功率。虽然仍未能良好地支持苹果设备，但测试的QC2.0快充移动电源支持情况全部通过，兼容性不错。
