苹果在接口方面素来是独（Te）具（Li）一（Du）格（Xing），很多人应该还记得IEEE1394火线接口。在USB接口大行其道时候，苹果和英特尔合作推出Thunderbolt接口，将已是成熟技术的PCI Express数据传输技术DisplayPort显示技术融合在一起，接口提供两条通道各提供高达10G带宽。
Thunderbolt接口物理上和Mini DsiplayPort接口相同，由专用芯片驱动。实际上这个接口还是太独特，当USB Type-C接口标准推出之后，苹果和英特尔顺应潮流，将Thunderbolt 3的物理接口改为USB Type-C接口。
下面给大家带来贝尔金出品的Thunderbolt 3线缆的开箱及拆解，这款数据线是和新款MacBook Pro一起推出的。
一、开箱

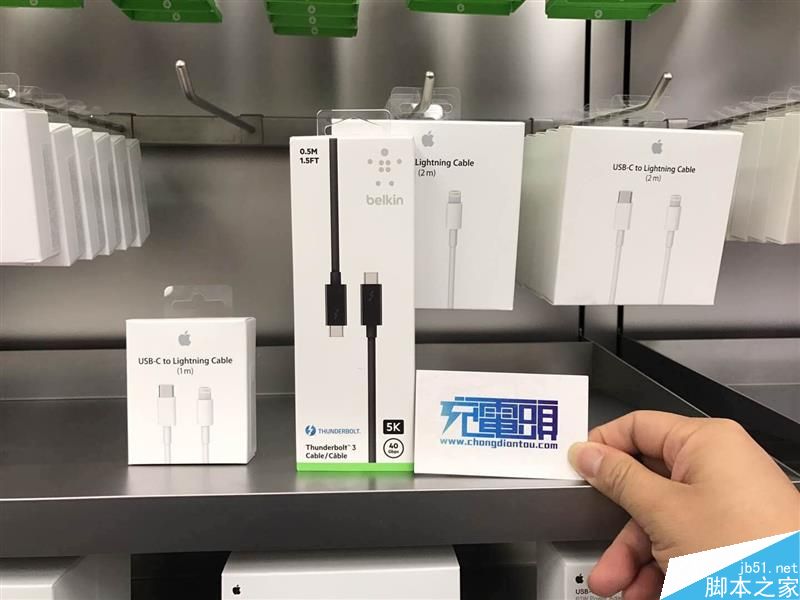

这条线购自香港的Apple Store零售店，售价168港币。

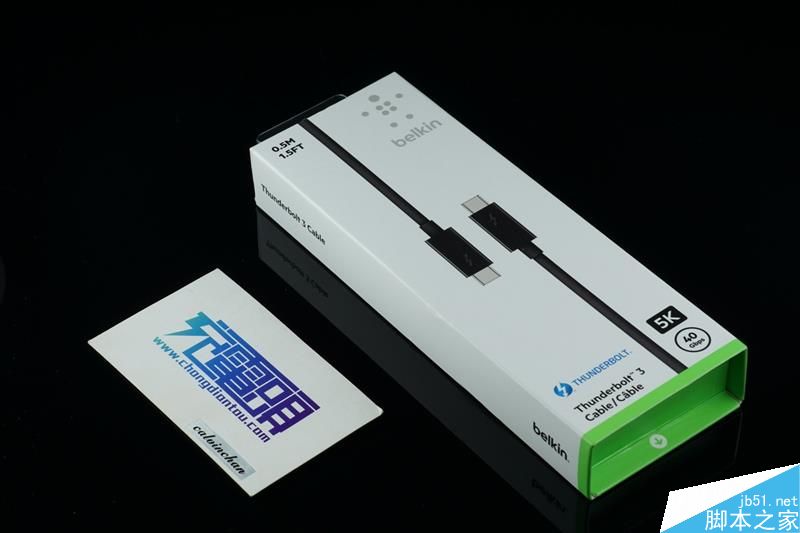

包装盒似乎一直是贝尔金的风格，正面左下角的字样说明是支持5K视频以及40Gbps数据传输的。

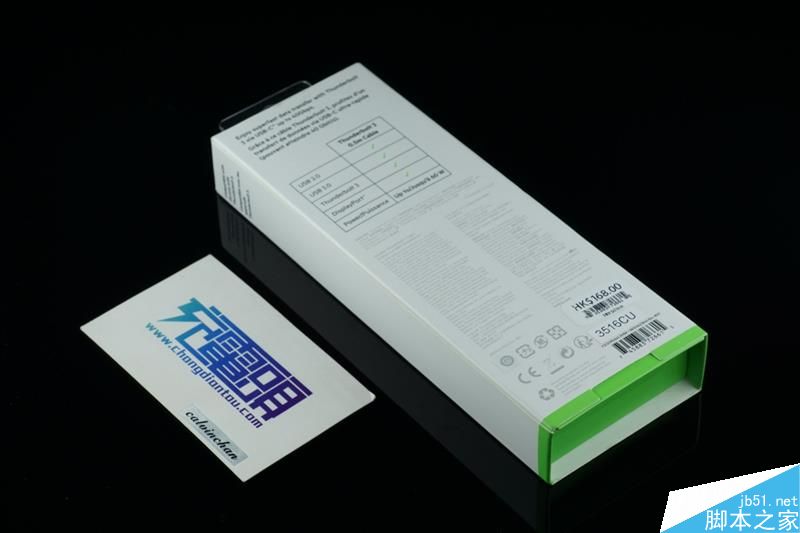

背面，各项参数资料，非常规范。
支持USB 3.0/2.0、Thunderbolt 3、DP以及60W PD。

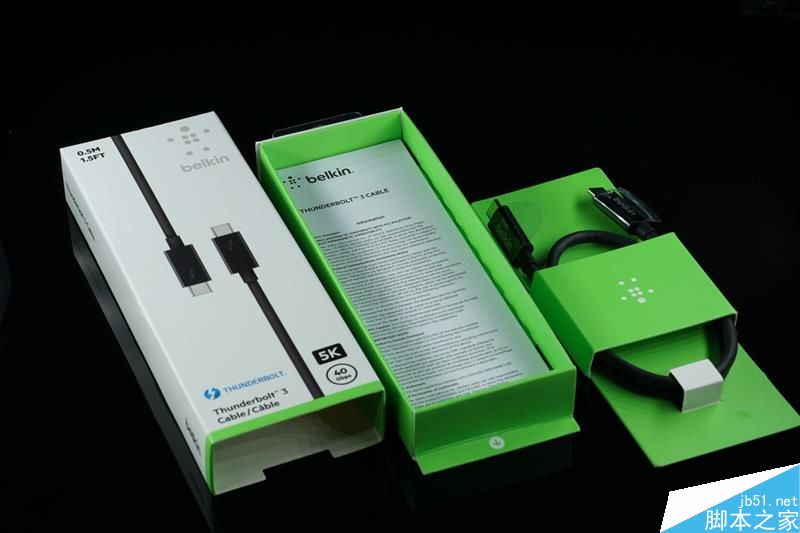

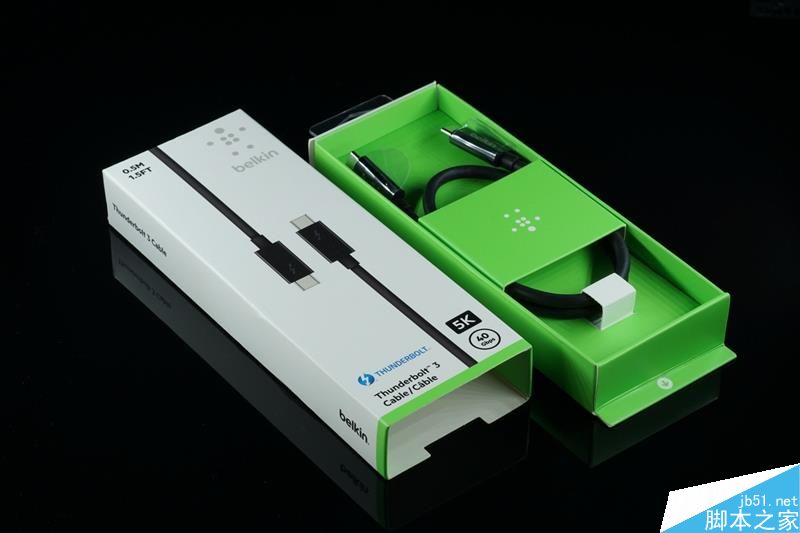

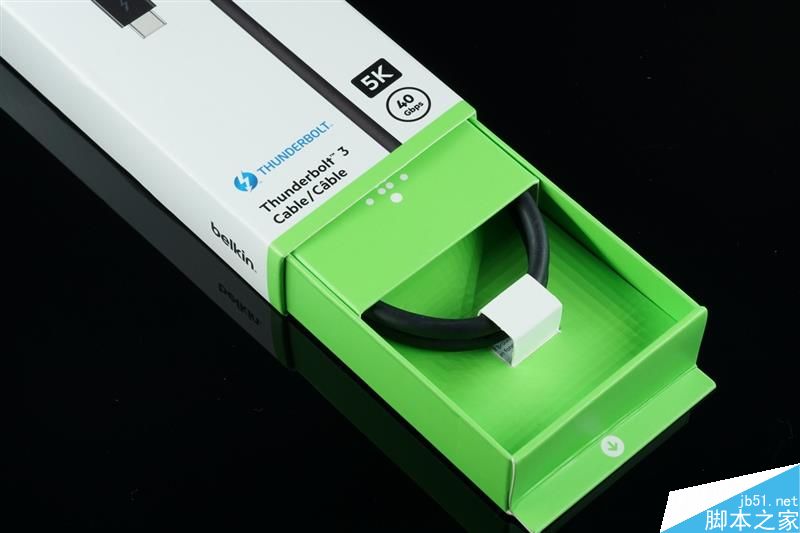

里面是抽屉式的设计。

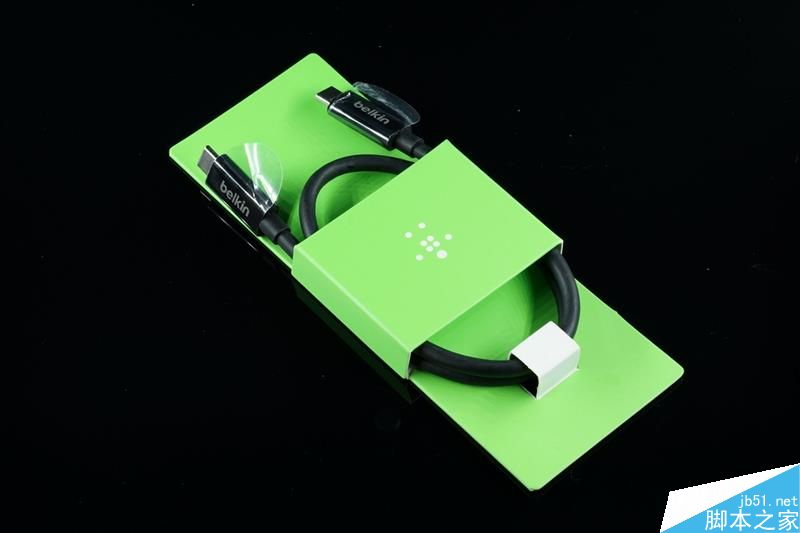

卡托固定线材，看到是黑色线材。
包装简单工整。

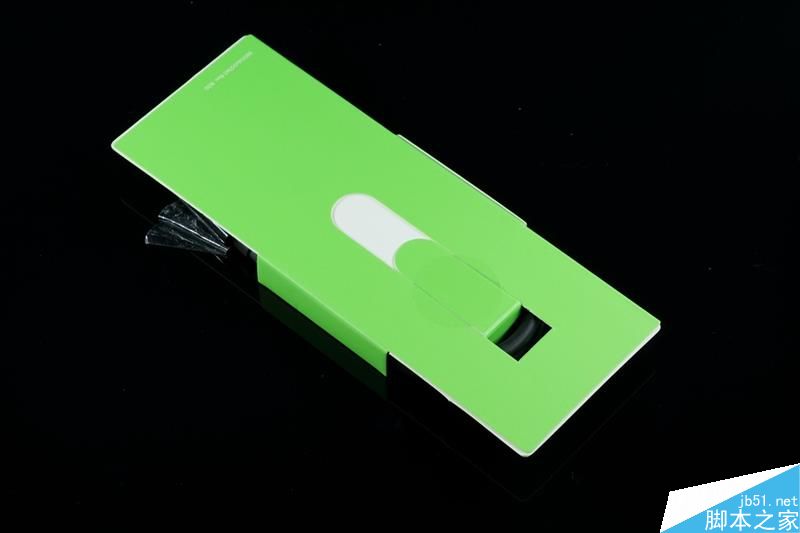

背面是一个舌头固定线材的。

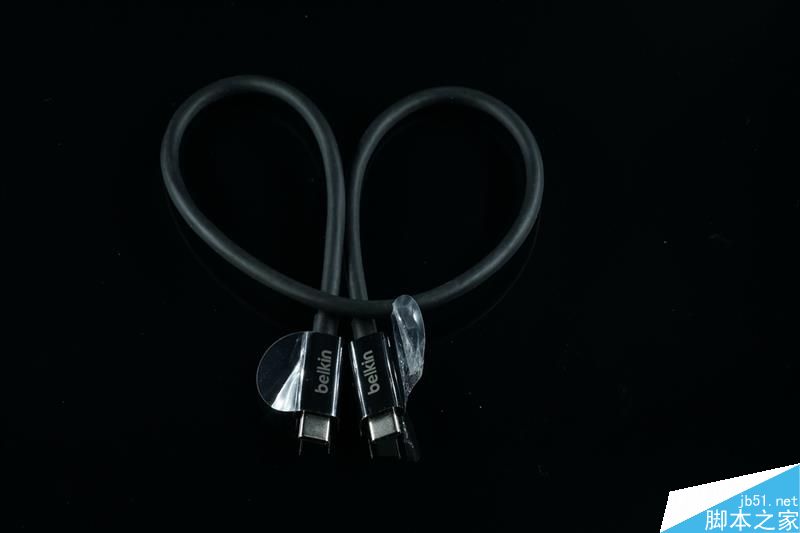

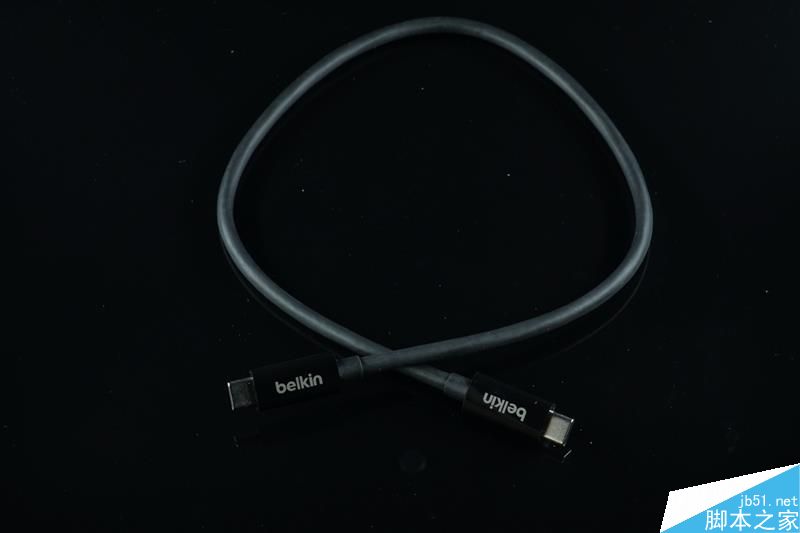

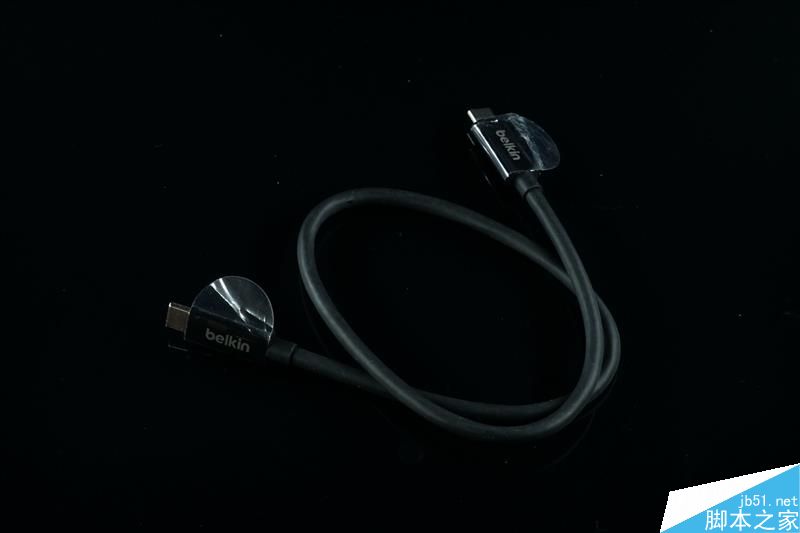

整个黑色线材，手感不算很柔软，但是绝对不硬。
头部手柄比起一般的Type-C接口来的要长。
两端印有Belkin的logo。

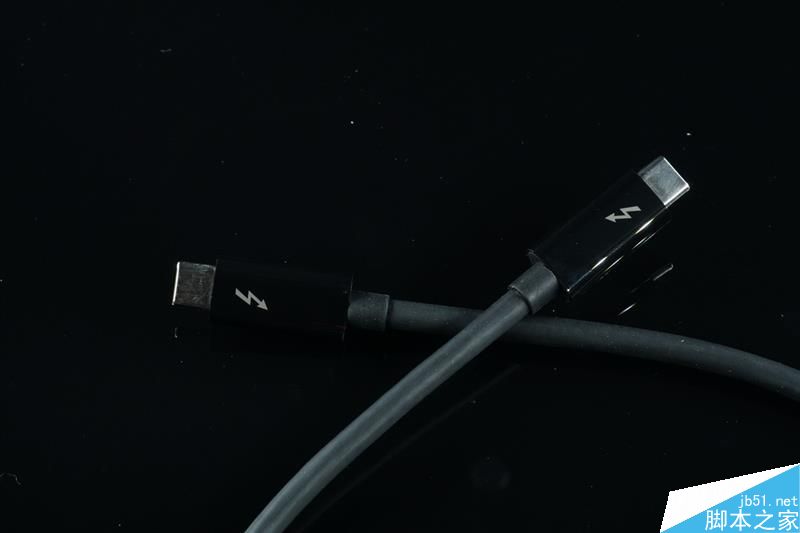

另外一面印雷电 3标志。

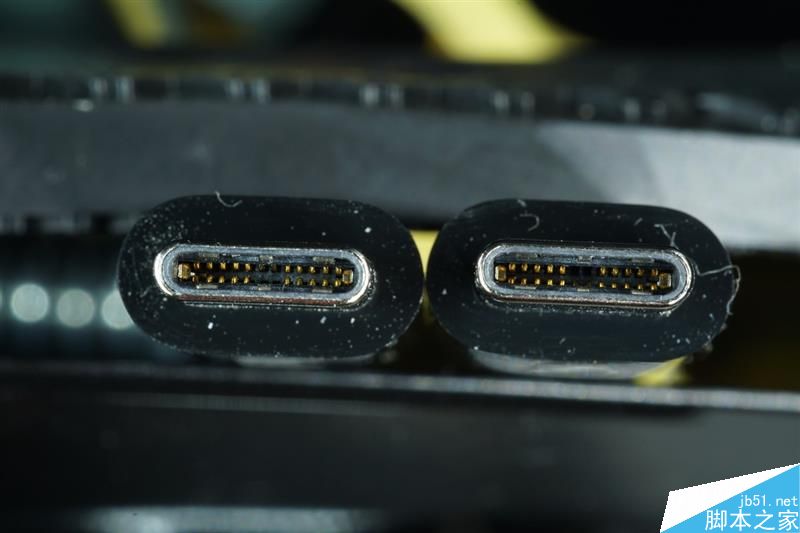

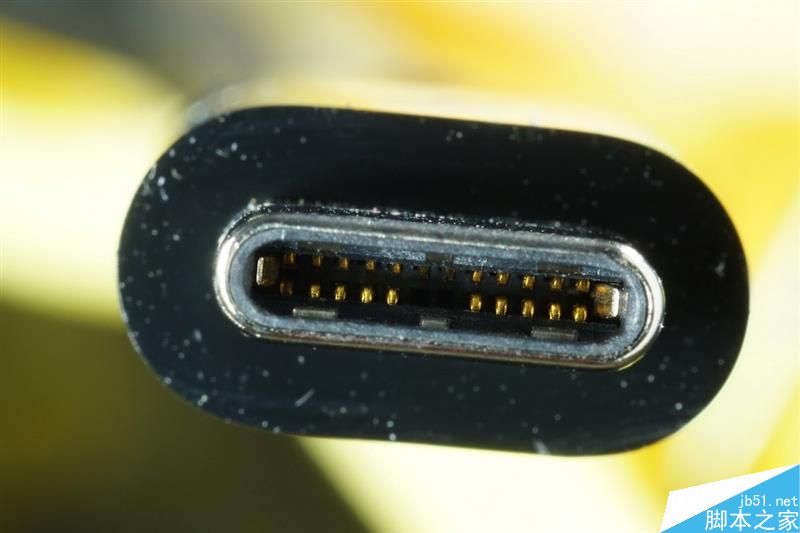

一共10个对称点，两个单接触点。

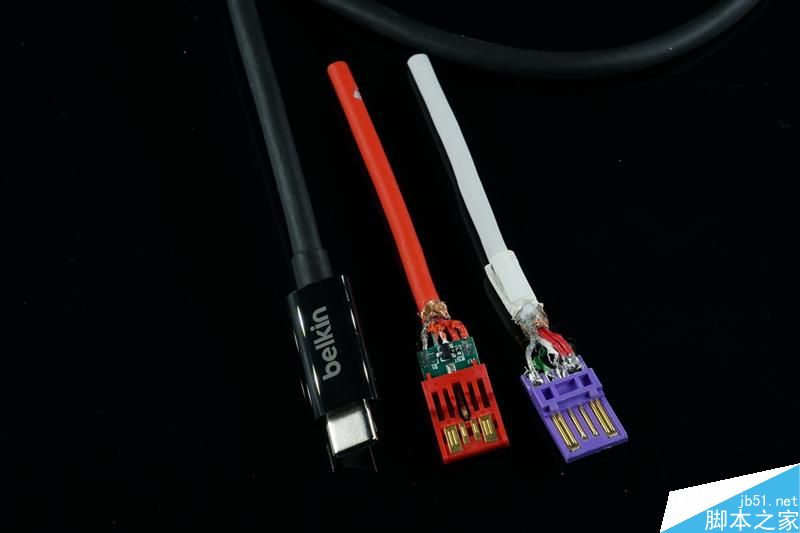

跟DASH以及华为SuperCharge线对比，贝尔金明显粗了很多。

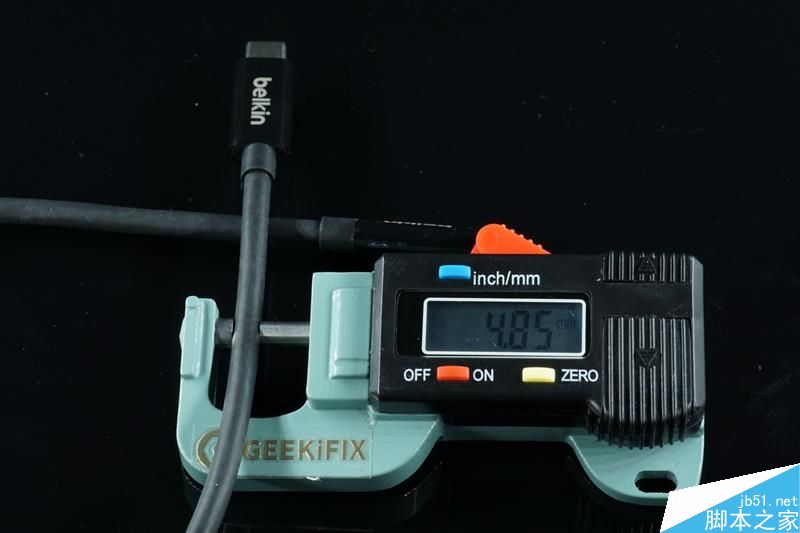

带皮线径4.85mm。

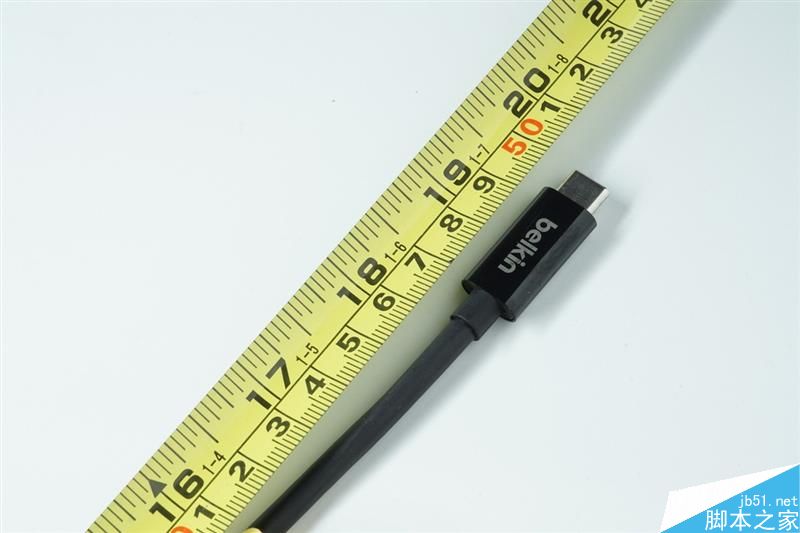

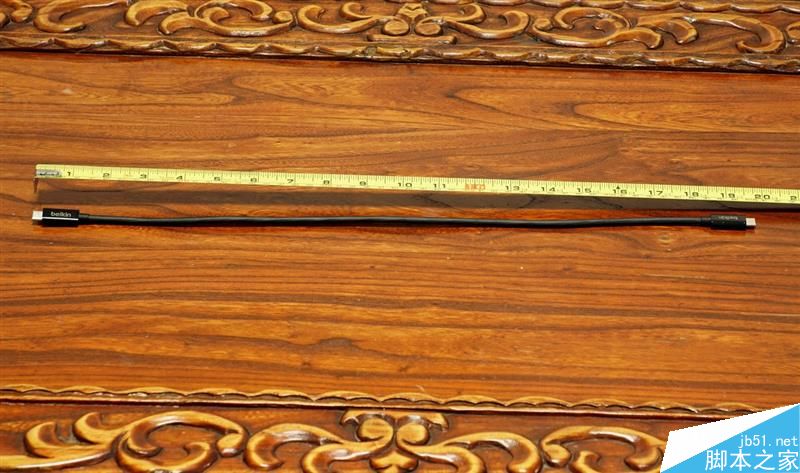

总长度50cm。
两个头部放一起，两头一样针脚。

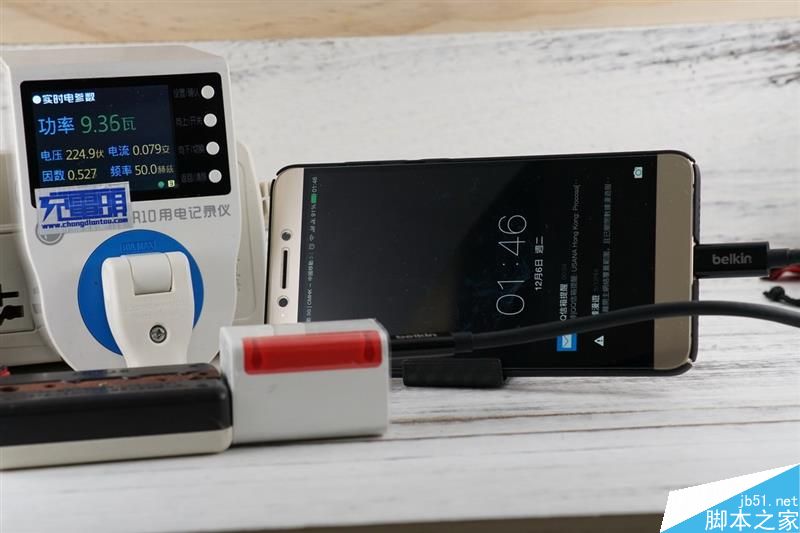

通过乐视EV-24ACN电源充Max2，手机电量93% 功率没上去，充电正常。

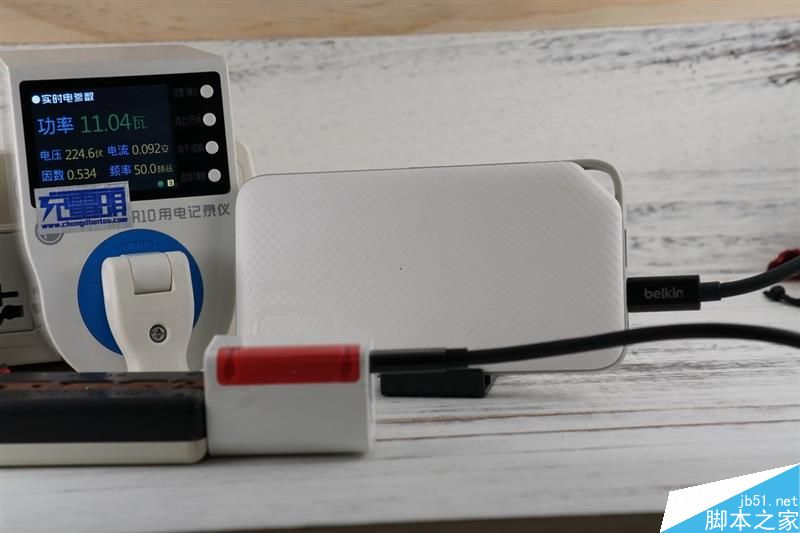

充荣耀快充版，功率计11W，由于是pd电源，没有QC快充，估算就是5V2A。

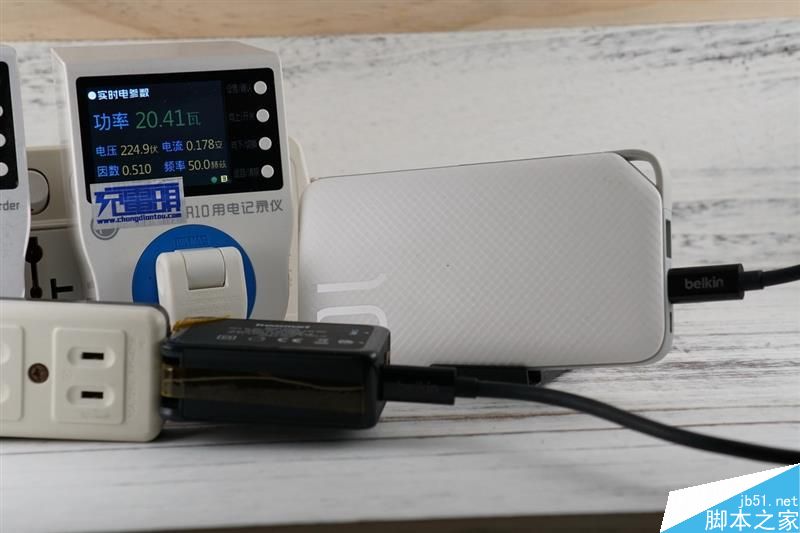

换成Tronsmart type-c输入QC3.0 功率计20.41W，立马功率上去了。

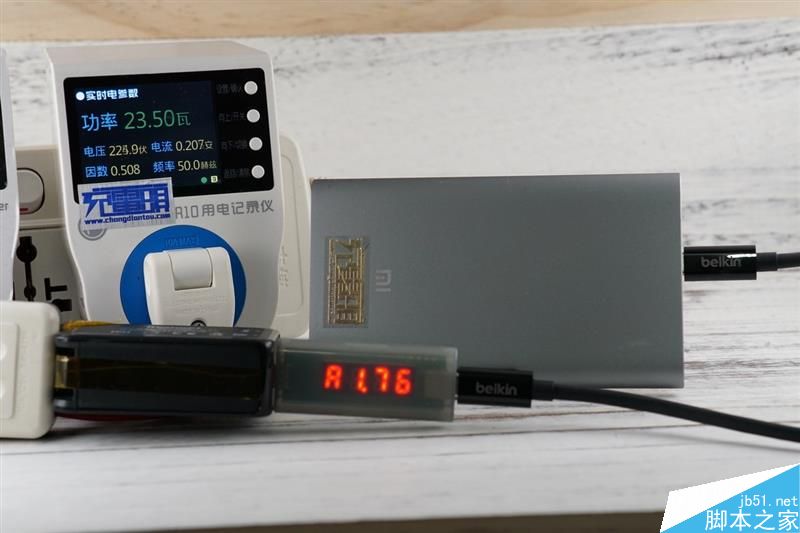

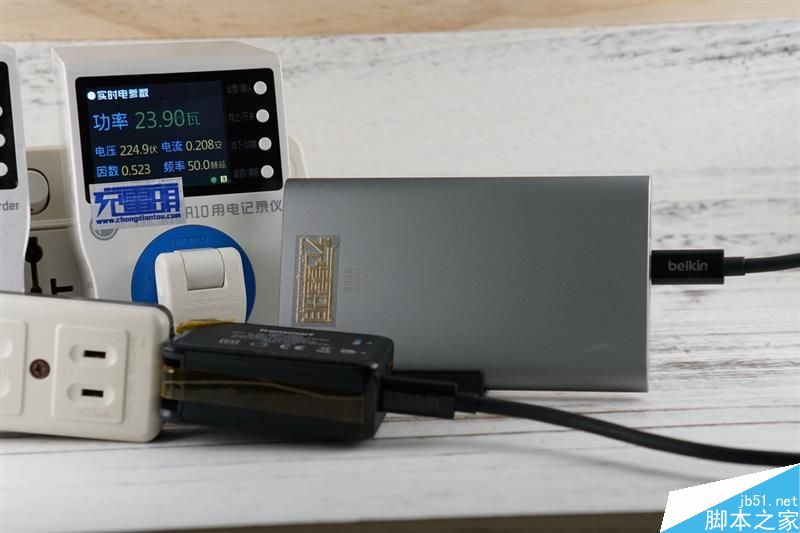

同样用Tronsmart 充小米高配版，功率计 23.90W。
用Type-C表试试看，显示1.76A。
电压11.9V， QC快充模式，这个表只有一组显示，而且是跳动的，拍照记录不是太方便。

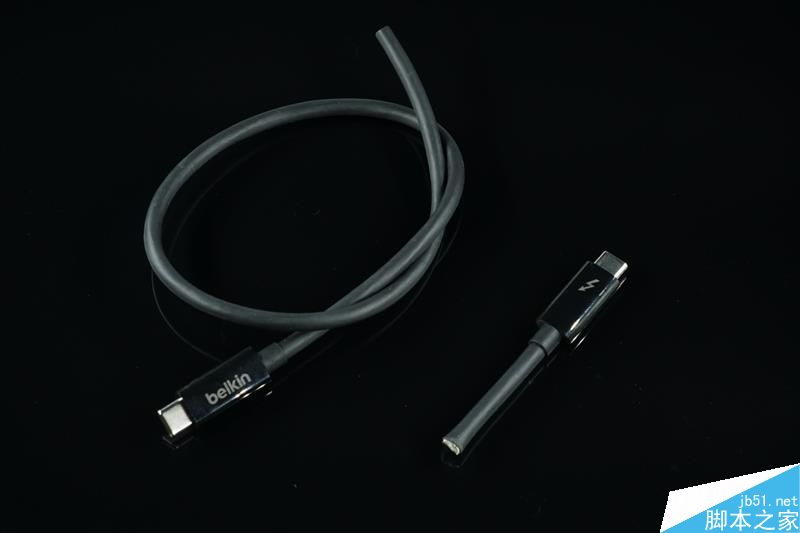

直接剪断。

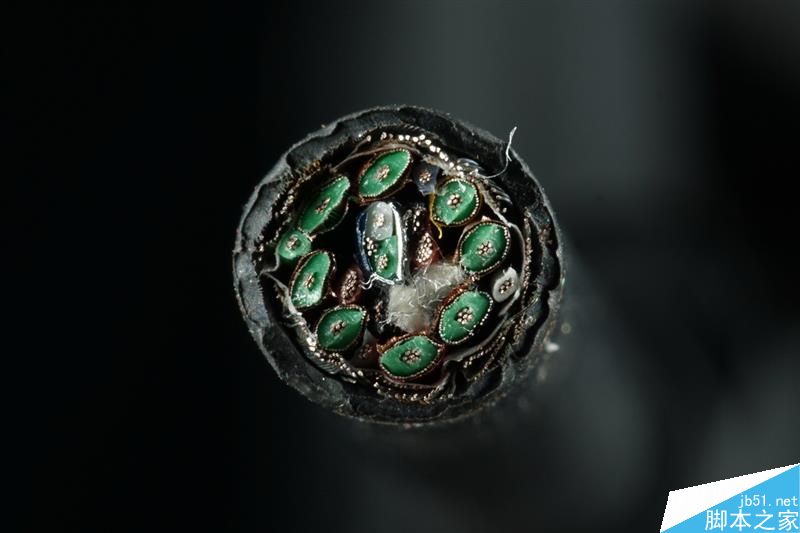

横截面，很多股组成，似乎很难数的清，目测20根左右， 每股里面还有绿色粗线皮。

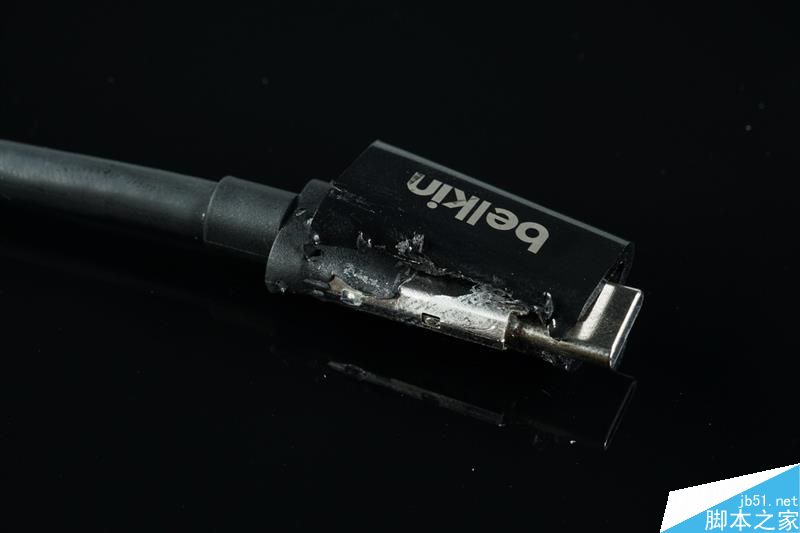

剪开，硬胶，比较脆。

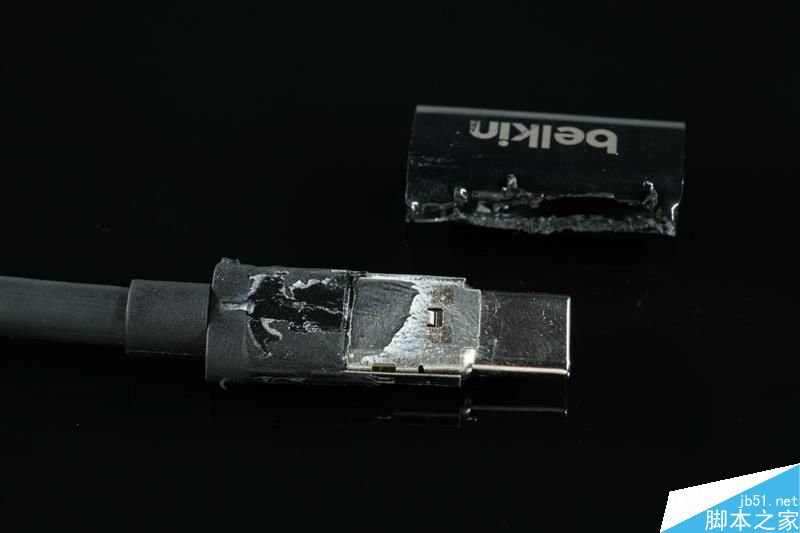

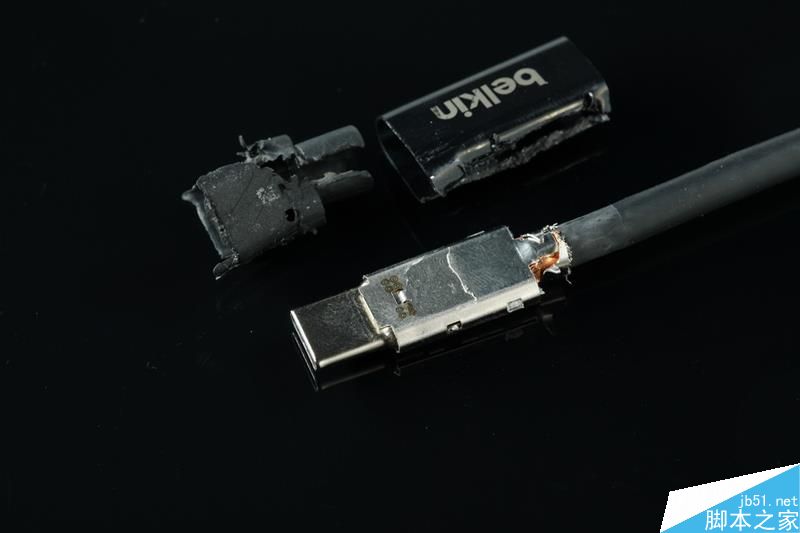

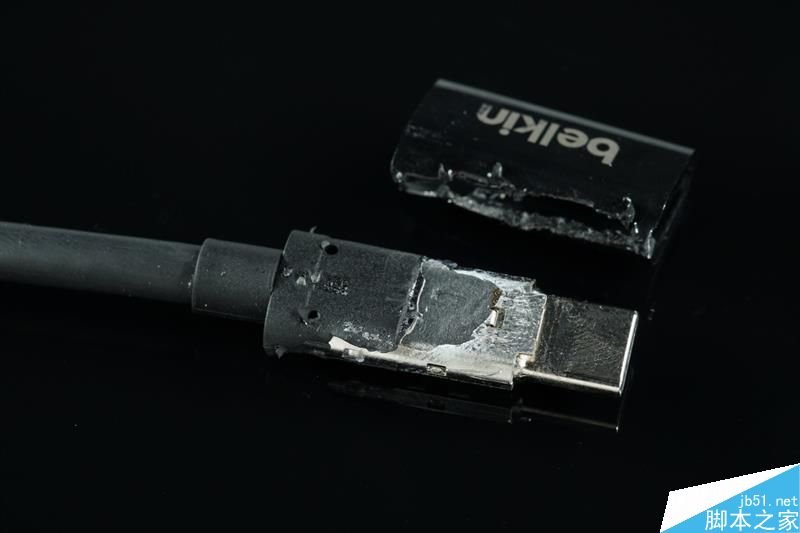

外壳移开，里面是灌胶。
另外一面也是一样。

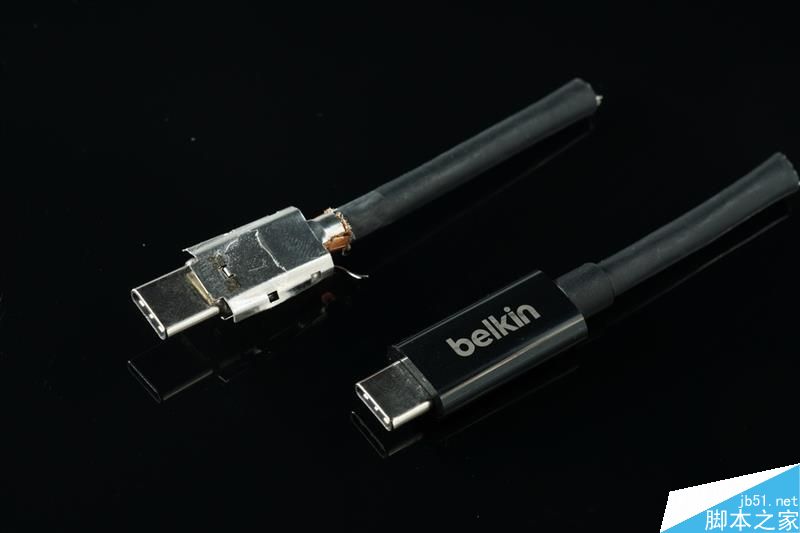

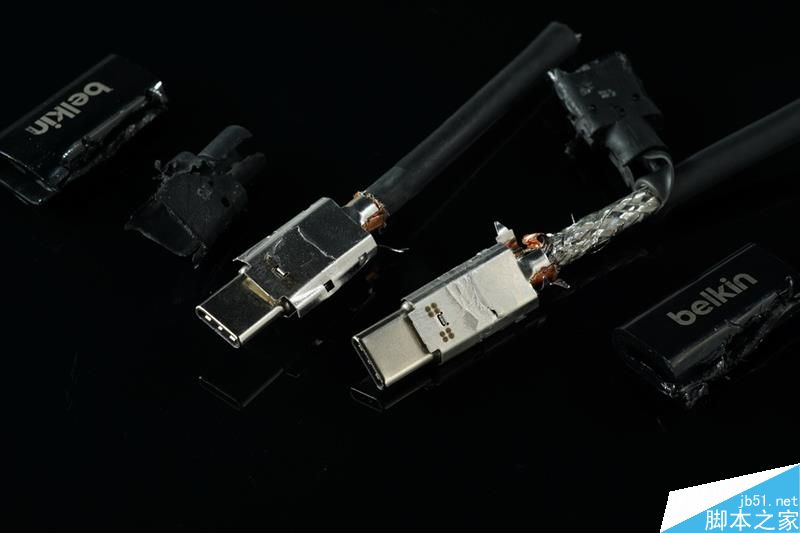

两段式钢套，有8个焊点，很工整，大厂风范。
移除灌胶，全部钢套。

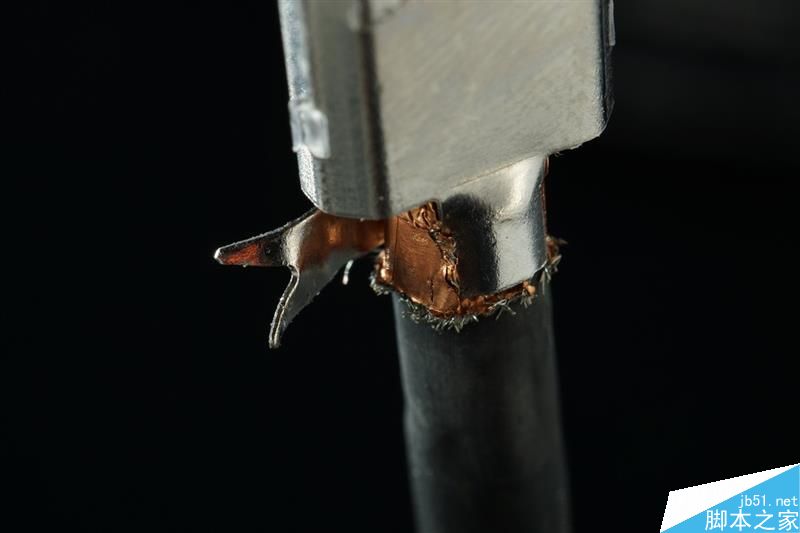

看一下细节，钢套固定的位置用了铜箔，这个铜箔比之前拆过的线材要厚。
灌胶跟套管全部移除，另外一根也剪断装备拆解，对比看看两头有什么不同。
用磁铁吸一下，非常微弱的磁性。

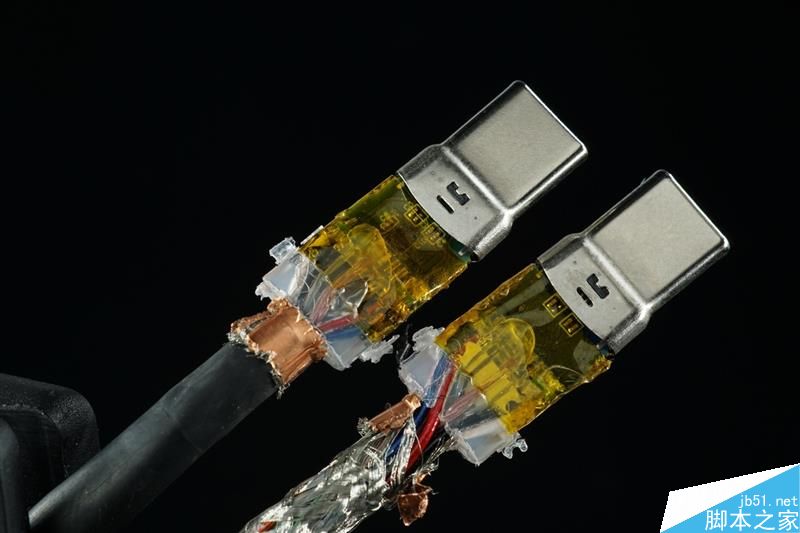

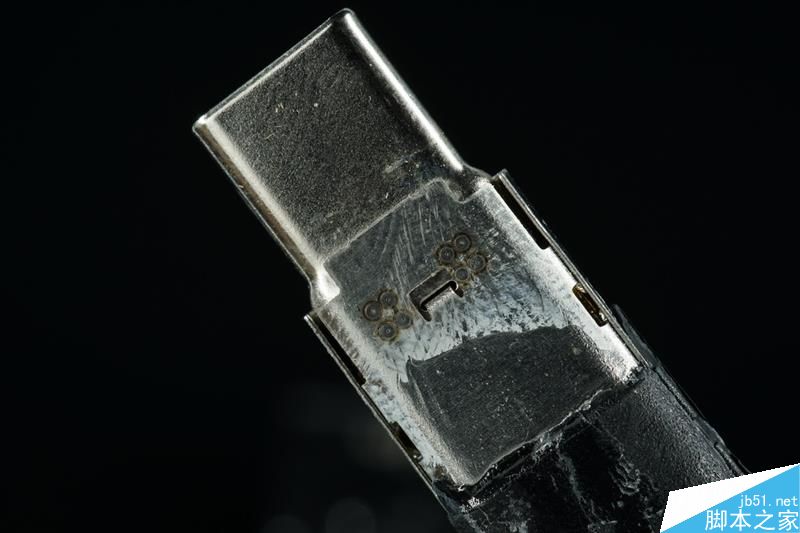

两头拆掉，钢套都是一样的两片铆接合成，然后电焊。

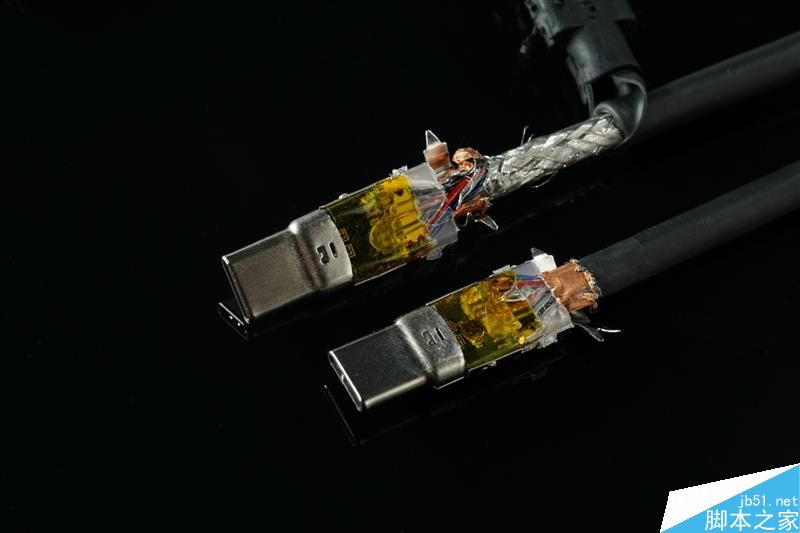

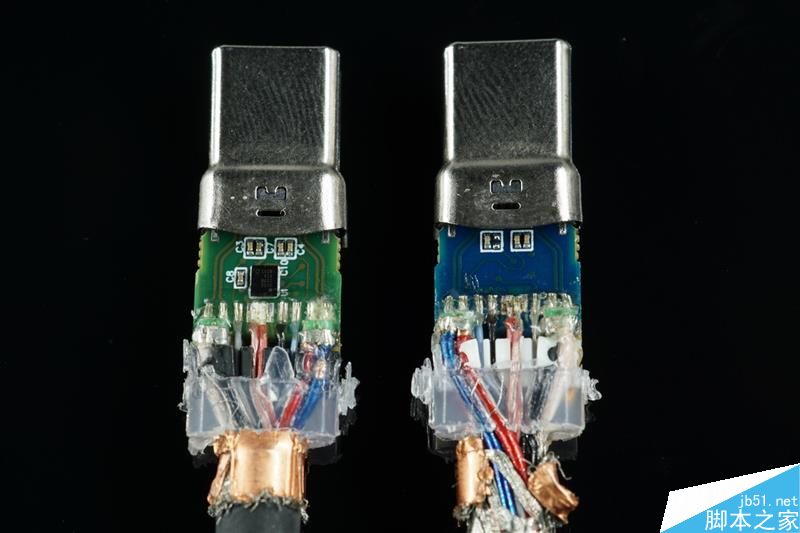

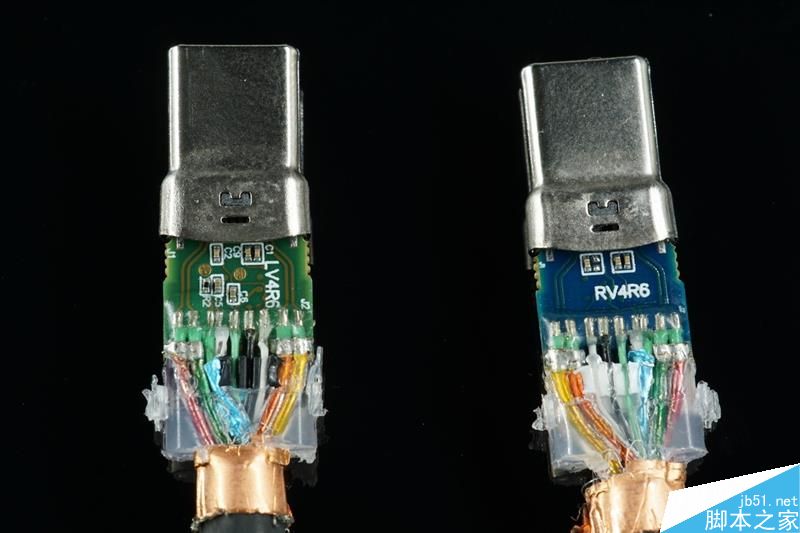

移除钢套，里面是透明灌胶，多股线材焊接在PCB上面。
两头其中一面，线芯密密麻麻的的焊接在上面。

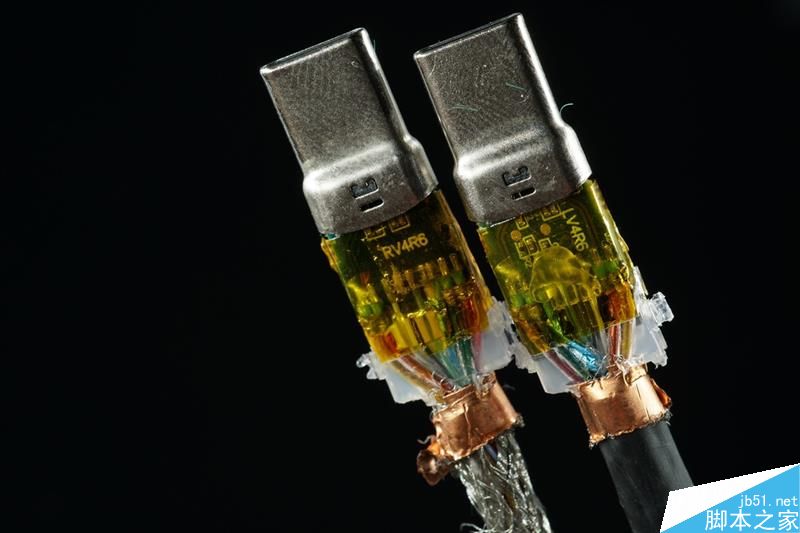

另外一面，也是焊接满了线芯，焊接位置灌了软胶，PCB上面包了一层高温胶布。

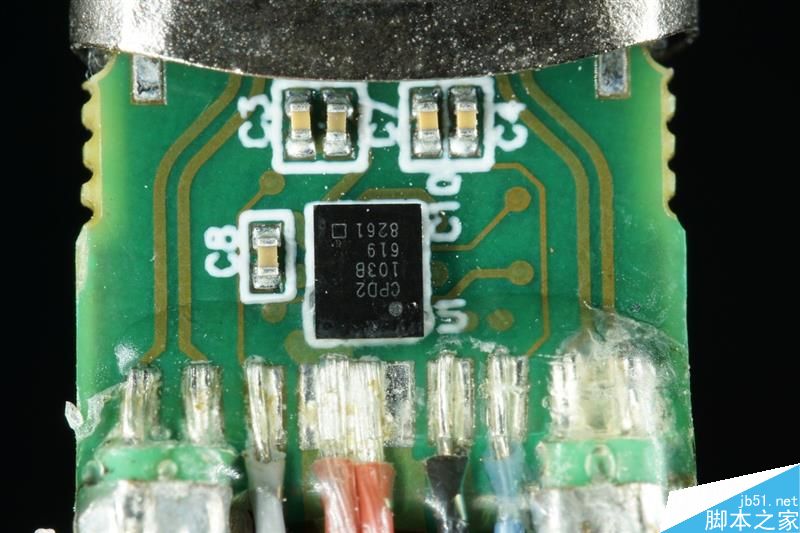

拆除高温胶布，其中一面，上面有个芯片，四个电阻。

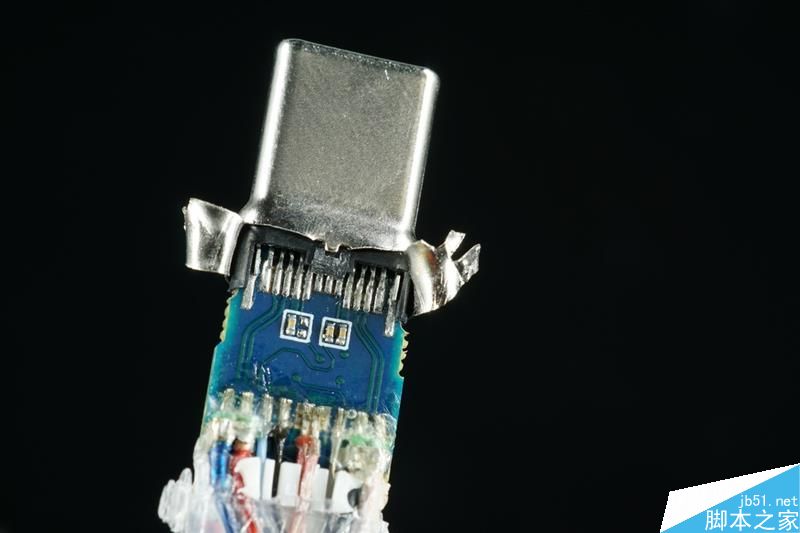

另外一面PCB，也是有几个电阻。

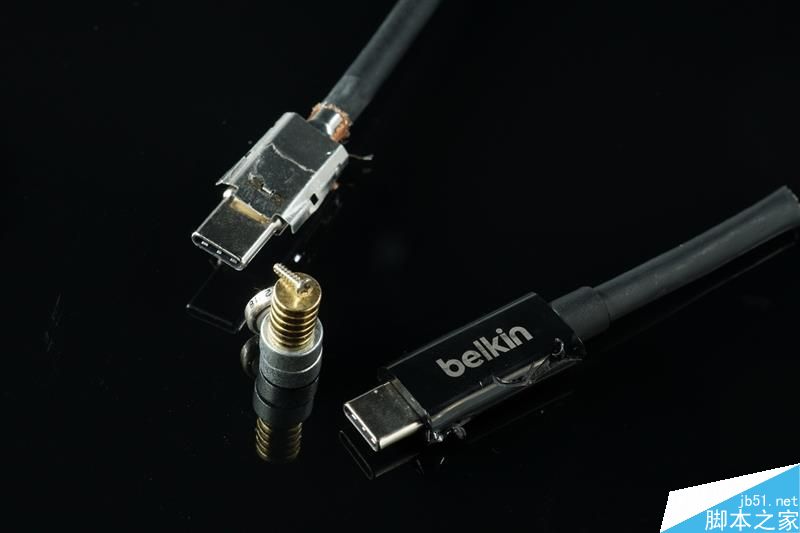

前面插头套管也要拆掉。

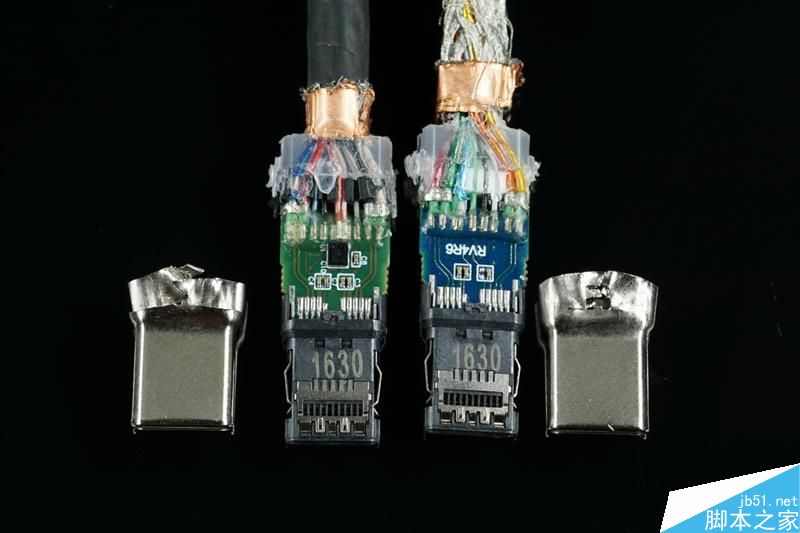

两头钢套剪开一点，然后可以直接拉出来，针的位置还有塑胶固定架。

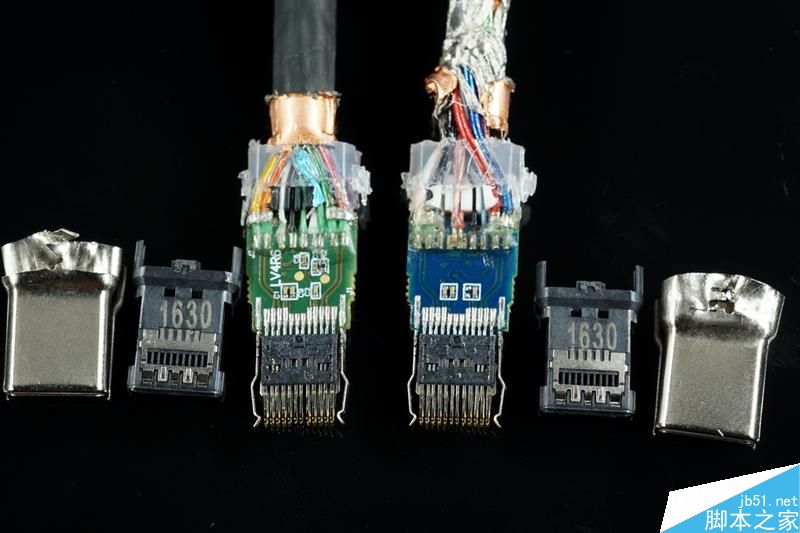

塑胶固定架拔掉，看到了密密麻麻的针脚。

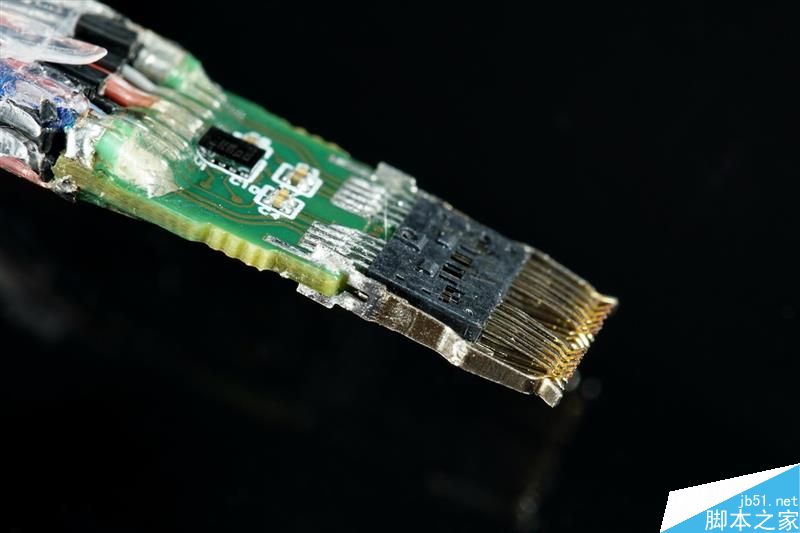

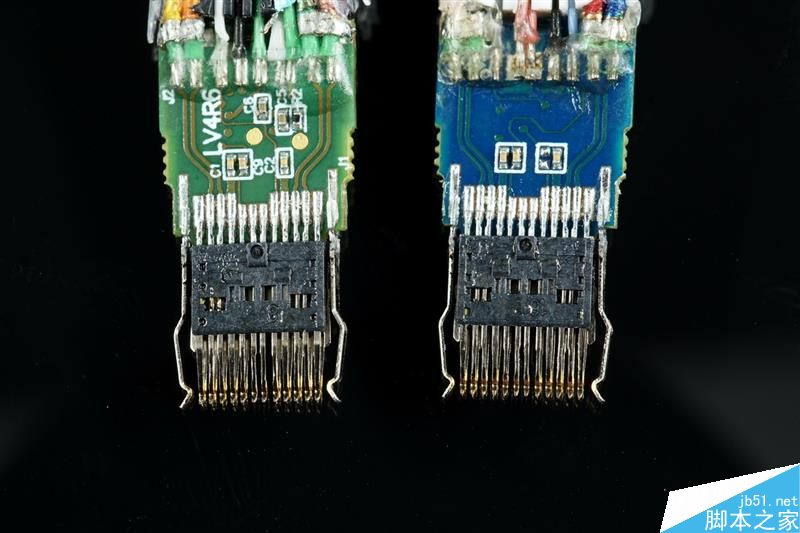

针脚头部有镀金，很密集的针脚，PCB有两种颜色。

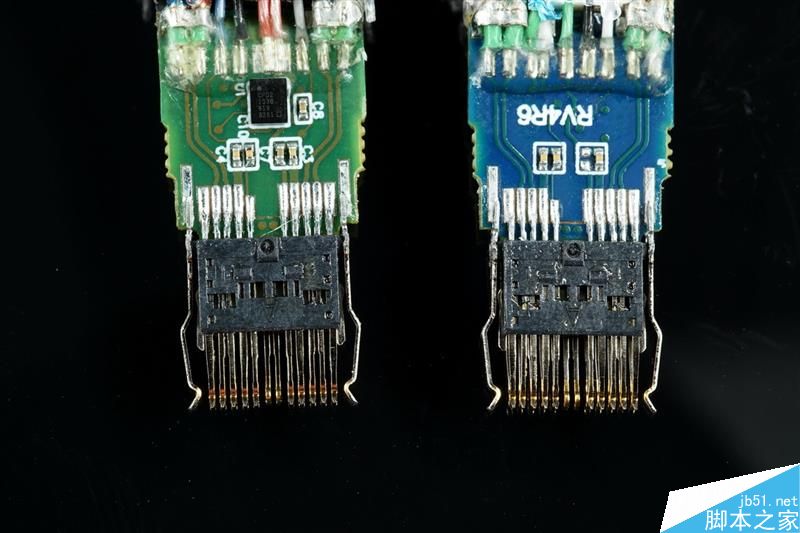

另外一面。

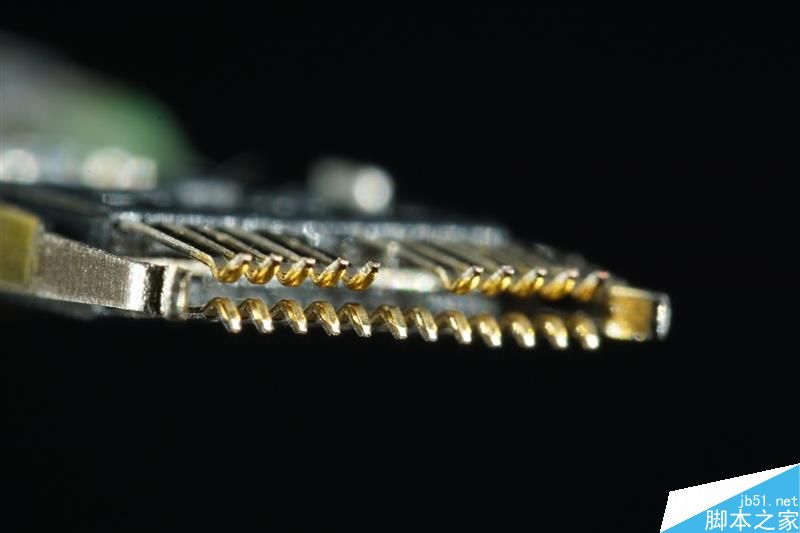

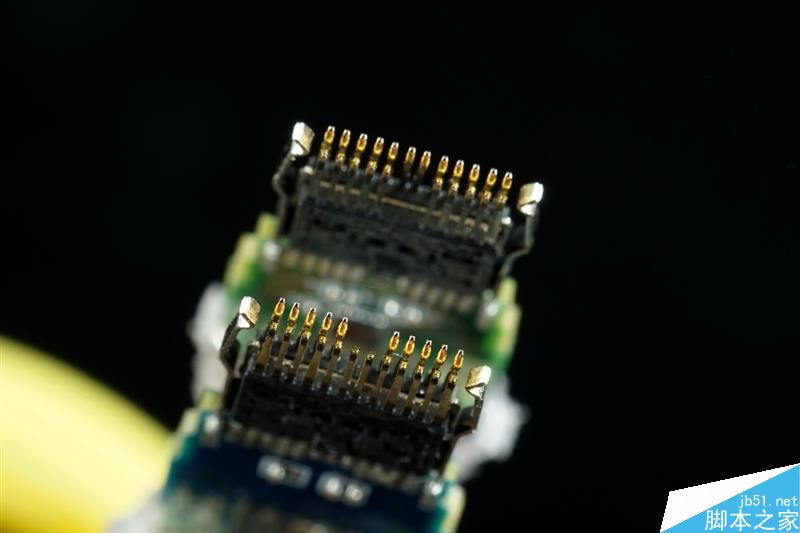

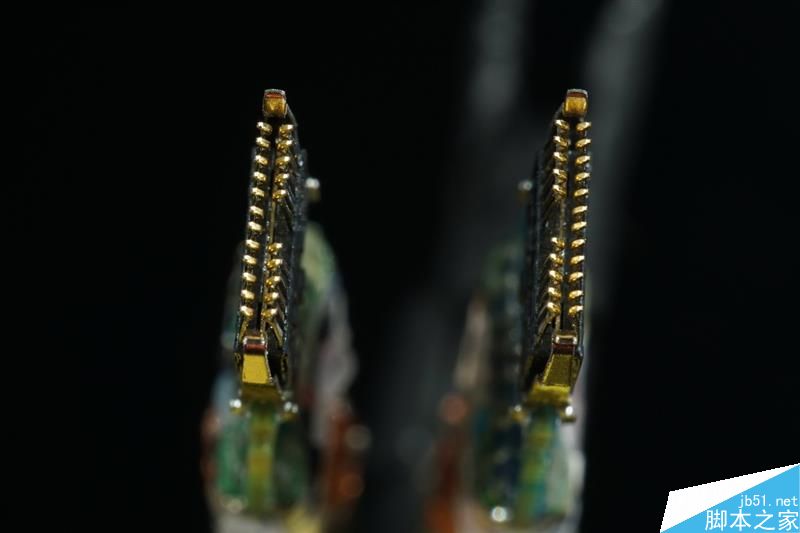

侧面，针脚头部金黄色镀金，多组组成。

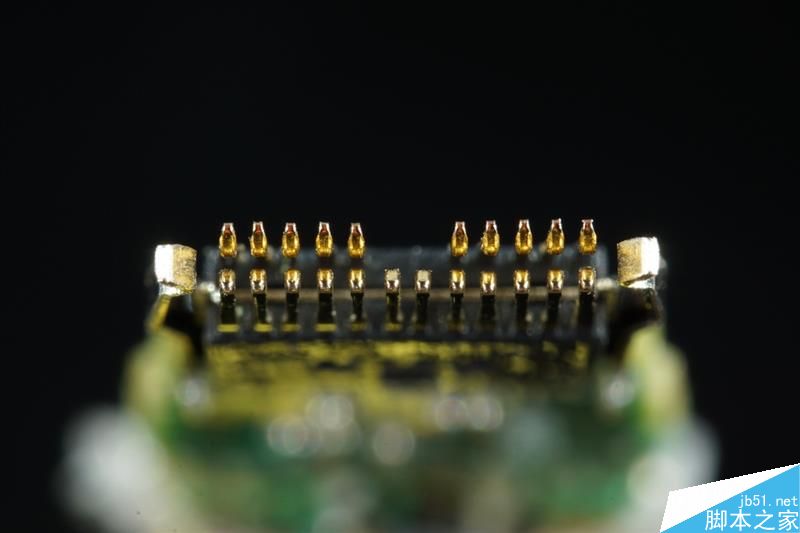

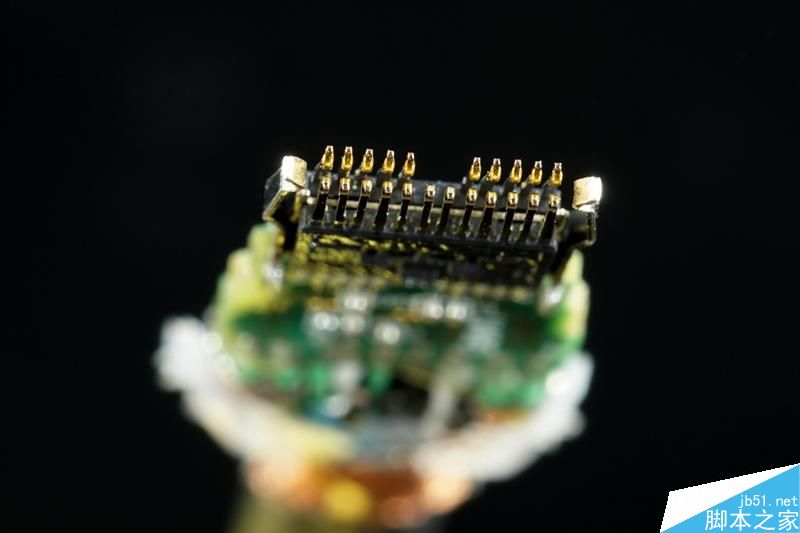

针脚头部，左右5组，中间两针留空。
换一个角度。
再换个角度。
两个头部放一起，开起来是一样的针脚。
两头针脚完全对称。

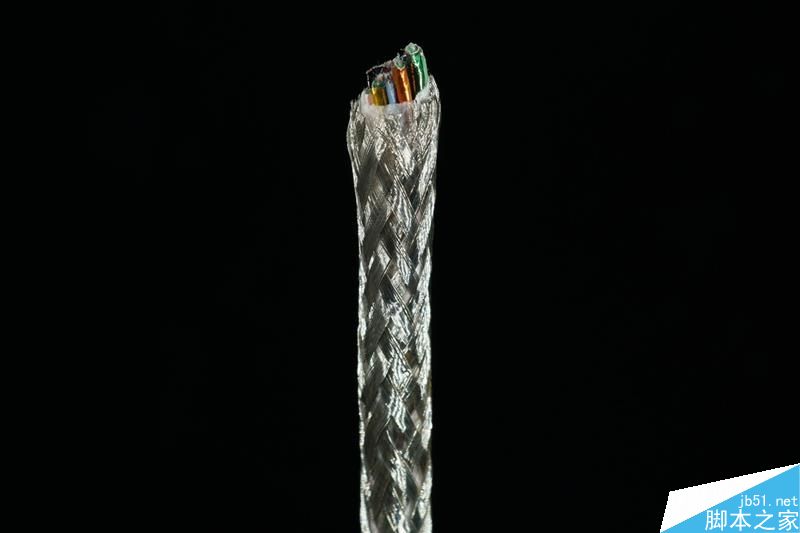

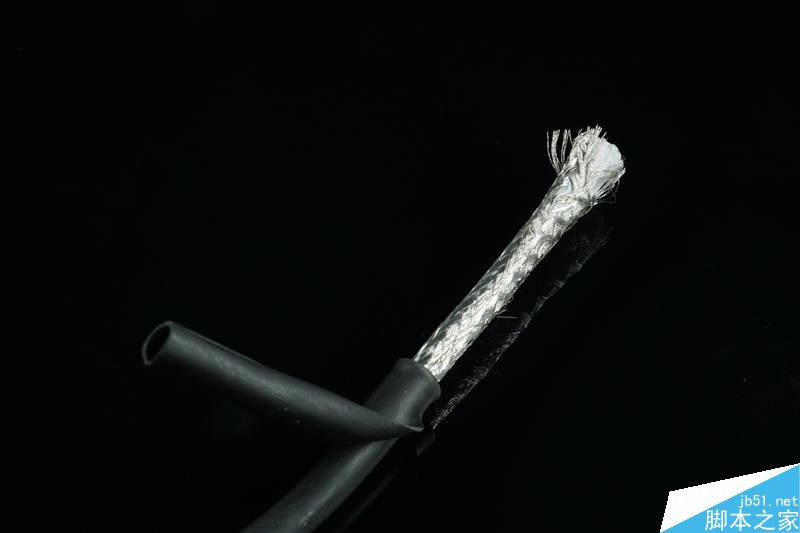

线材部分，外皮不厚，里面是编织屏蔽。

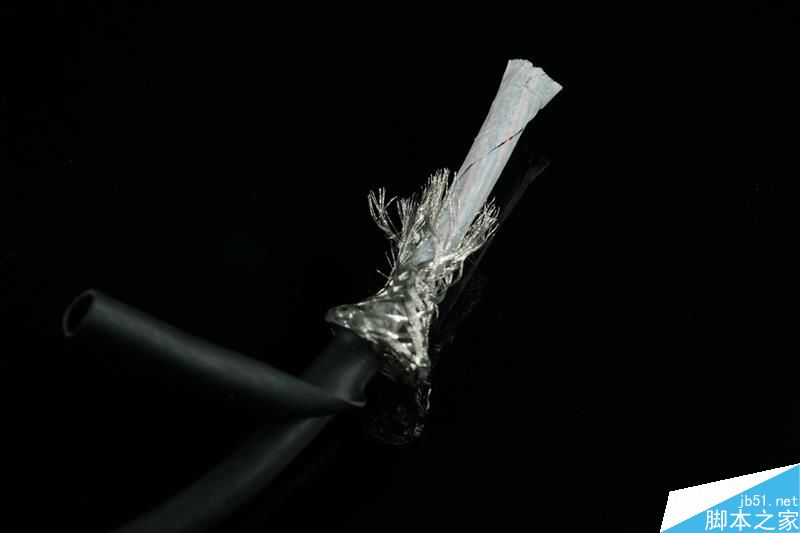

编织屏蔽里面还有一层纸质缠绕。

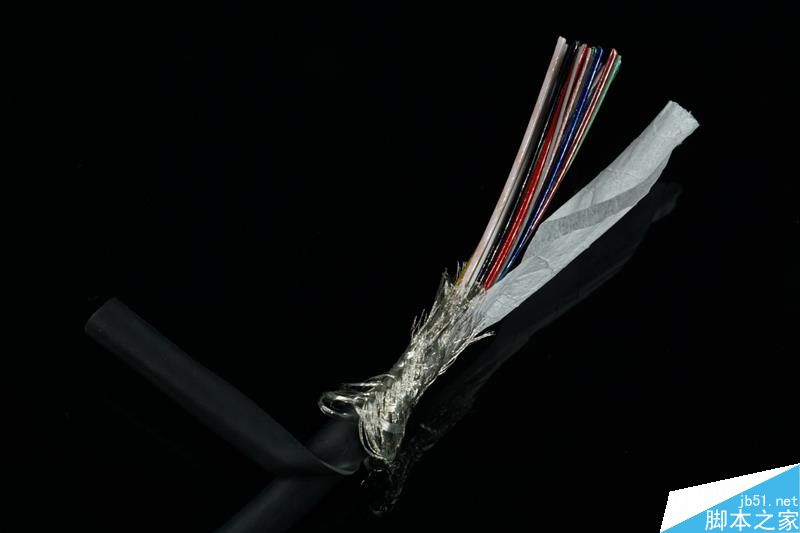

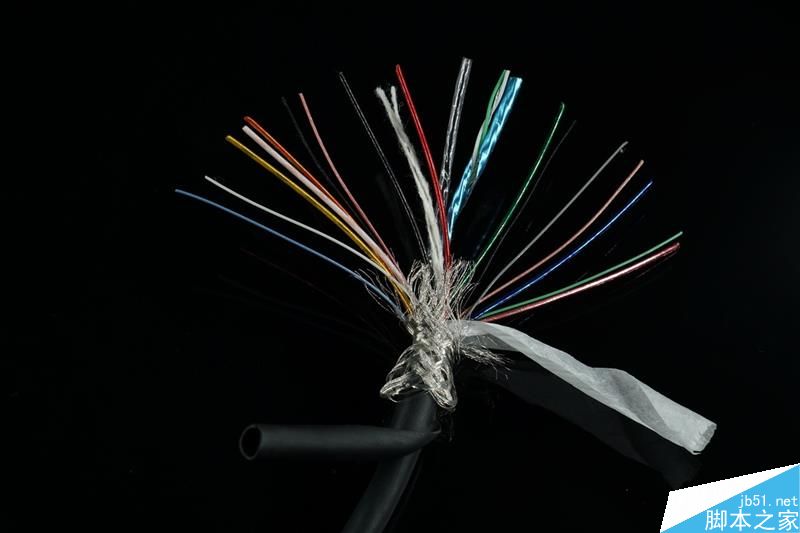

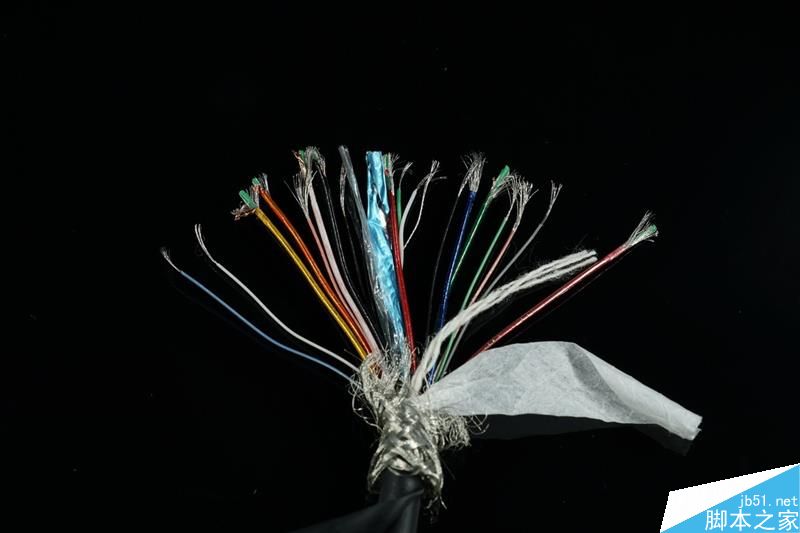

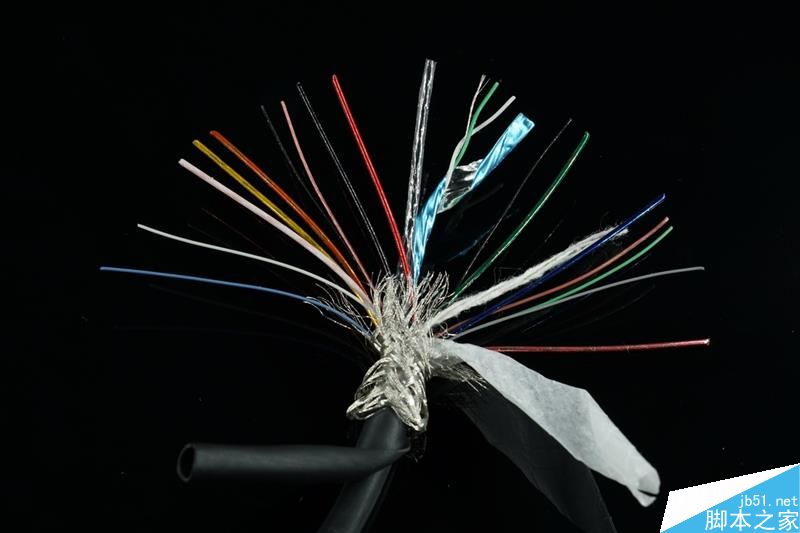

里面是多股不同颜色组成的线材。
线芯粗细不同颜色，连根放拉绳。

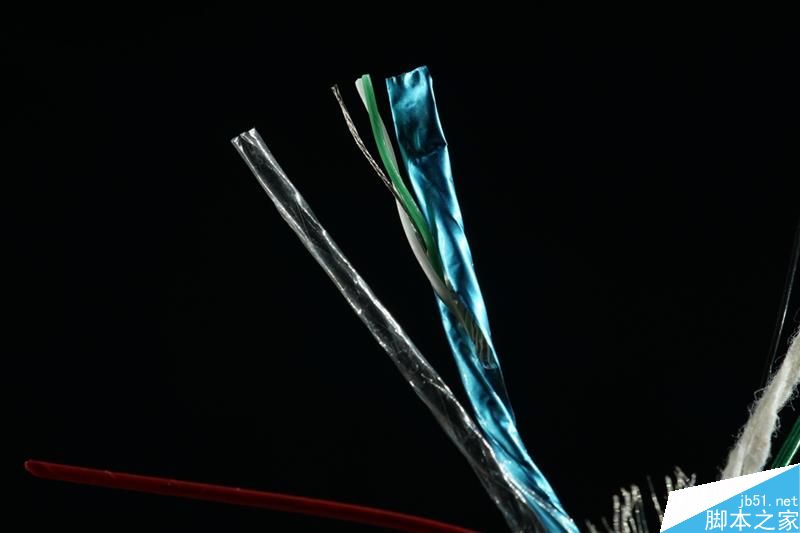

一个小股里面还有三条，外面是屏蔽层。
全部线材了，多达20根，不知道有没有数错。
头部开线，线芯都是多股很细的铜线组成。

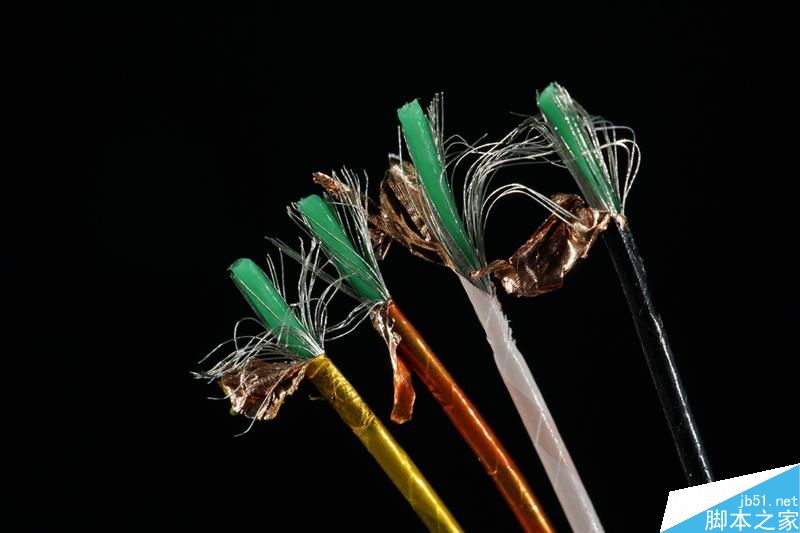

稍粗一点的线外面是铜纸，周围是铜线，不知道是不是起屏蔽作用，铜纸里面是绿色塑胶，绿色里面还有铜线，这种工艺很少见。
编织屏蔽层特写。

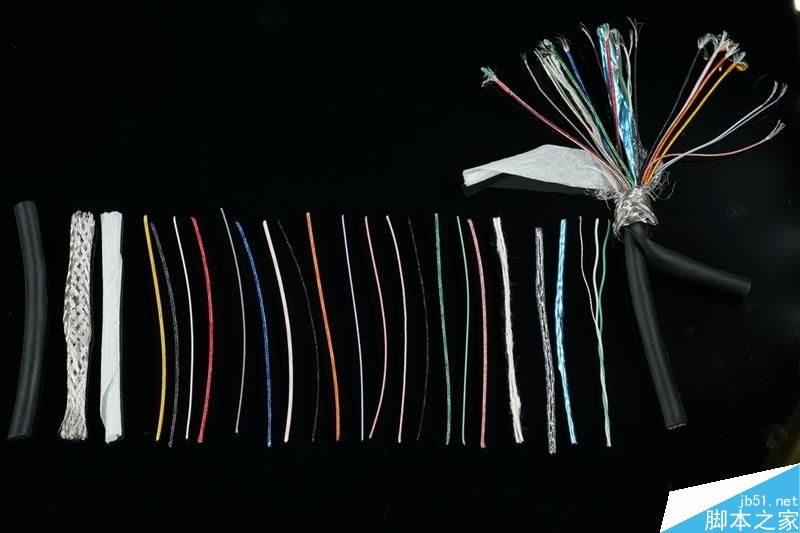

线材组成部分。
线材组成，线芯。

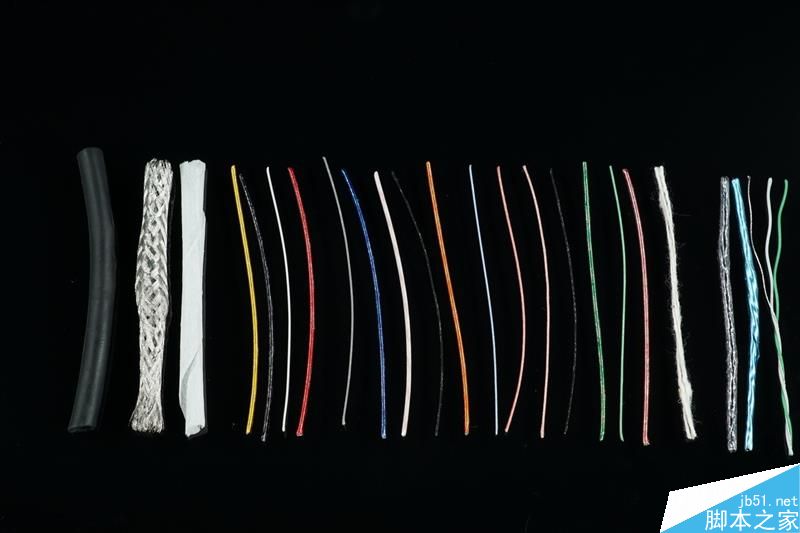

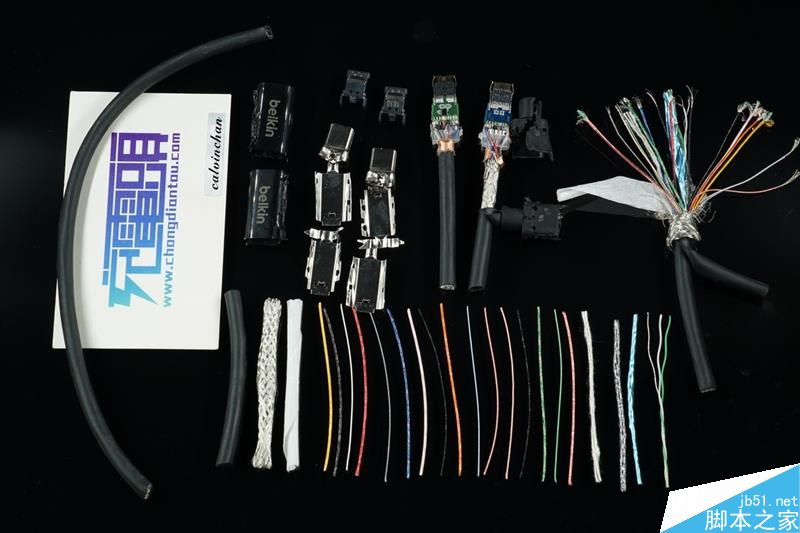

全部线材拆解，只有50cm，剪了几次那段剩下很短了。
