本月初AMD宣布了7nm 的VEGA显卡，晶体管密度相比14nm的VEGA核心提升了将近一倍，但它是面向专业领域的Radeon Instinct显卡。在与玩家息息相关游戏卡领域，已经有将近2年的时间没有推出新品了，AMD只是保证明年会有7nm游戏卡，但具体情况无从知晓。
在台积电12nm工艺成熟之后，NVIDIA顺势发布了预谋已久的Turing构架显卡，RTX系列显卡融合了诸多新技术，上市后非常吸睛。作为应对，AMD也推出了自己的12nm工艺的显卡-- Radeon RX 590。
RX 590依然是Polaris北极星构架，从RX 480算起已经用了三代。不过因为有12nm工艺加成，其在频率上的提升非常激进，直接从1340MHz拉高到了1545MHz，提升了215MHz，预期在性能上也能有超过10%的提升。

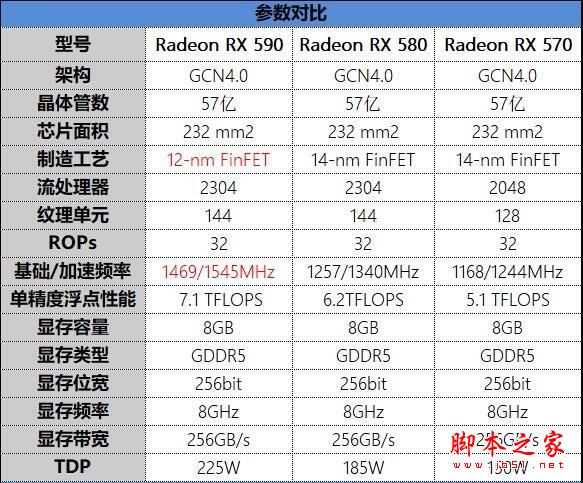

从规格上看，Radeon RX 590和RX 580基本上一致，同样是2304个流处理器、144个纹理单元、32ROPs。但是频率提升到1545MHz之后，单精度浮点性能也从RX 580的6.2TFLOPS提高到了7.1TFLOPS。另外功耗也增加了40W来到了225W，和RTX 2080一样。
产品包装与外观：

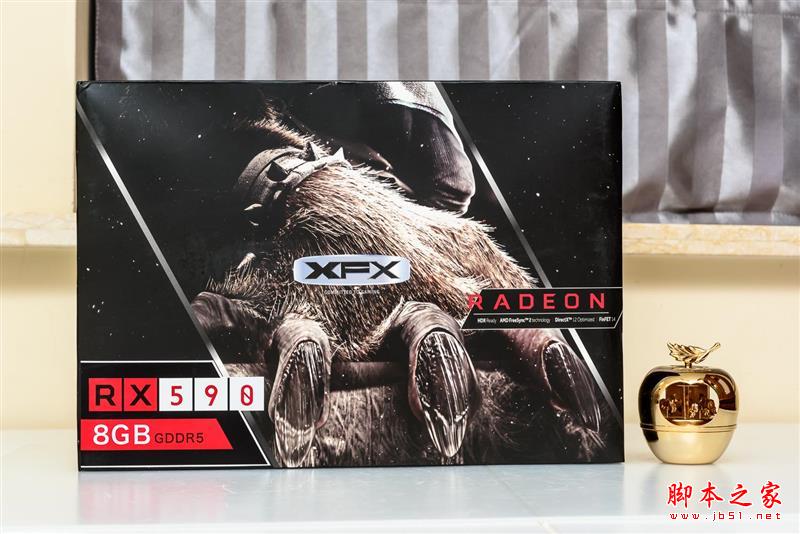

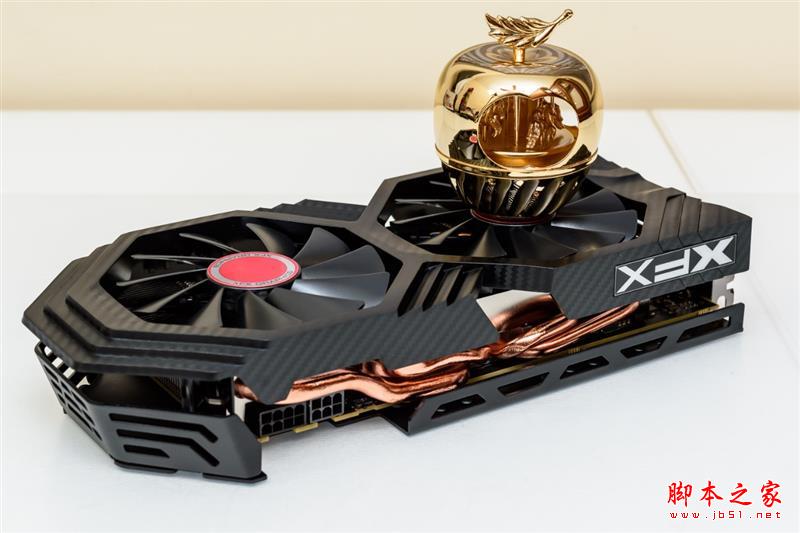

这次测试的产品是XFX的RX 590 8G黑狼版。显卡采用的还是传统的彩印纸盒包装。

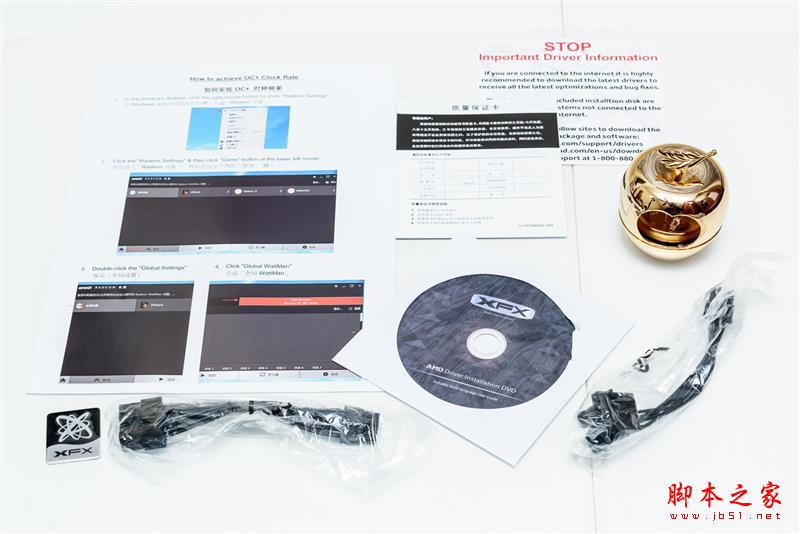

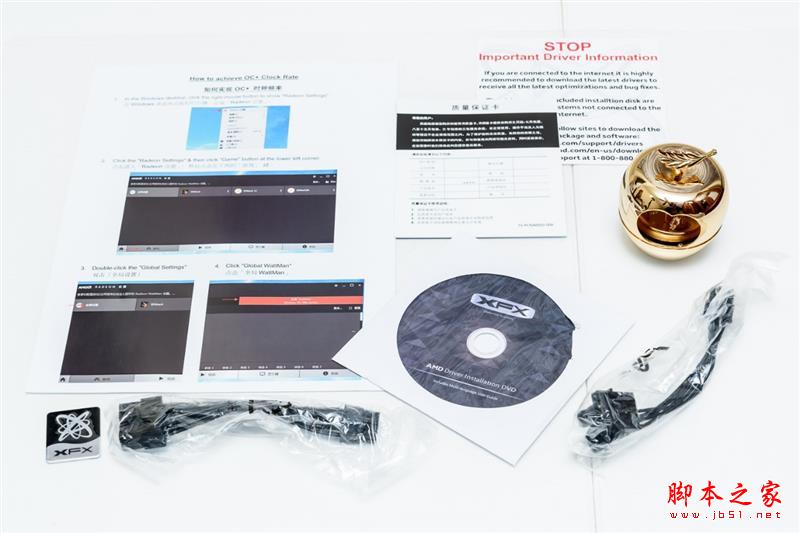

显卡的附件除了纸质的资料外，还有一张驱动光盘，一个XFX的LOGO金属贴，一根双6PIN转8PIN，一根双4PIN转6PIN。放在现在显卡市场上附件算比较丰富的了。

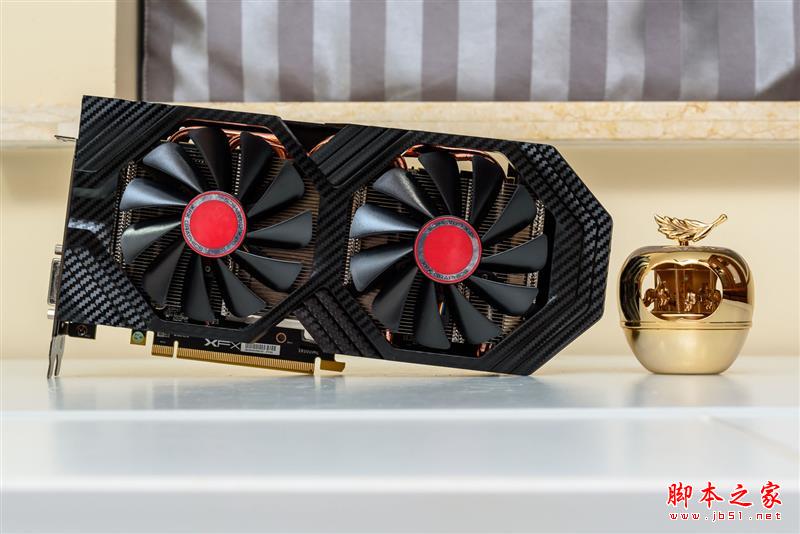

显卡正面采用了仿碳纤维纹路的外观设计。

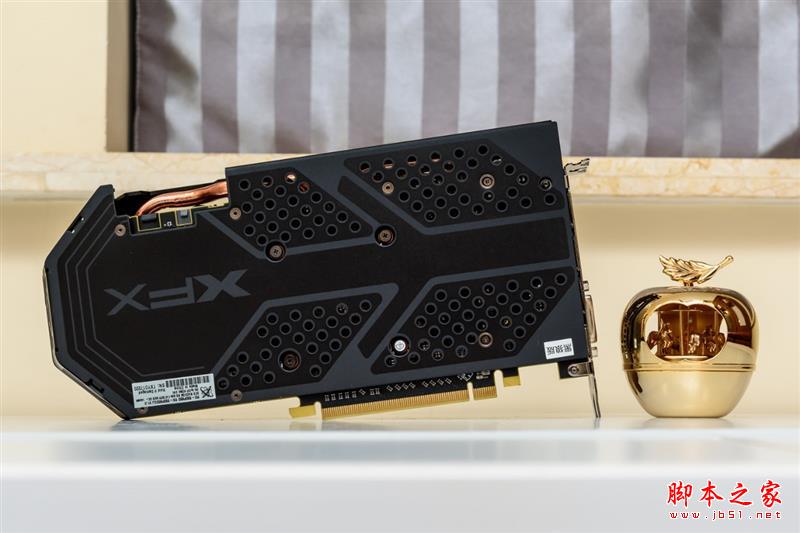

背面有一块全覆盖的金属背板。

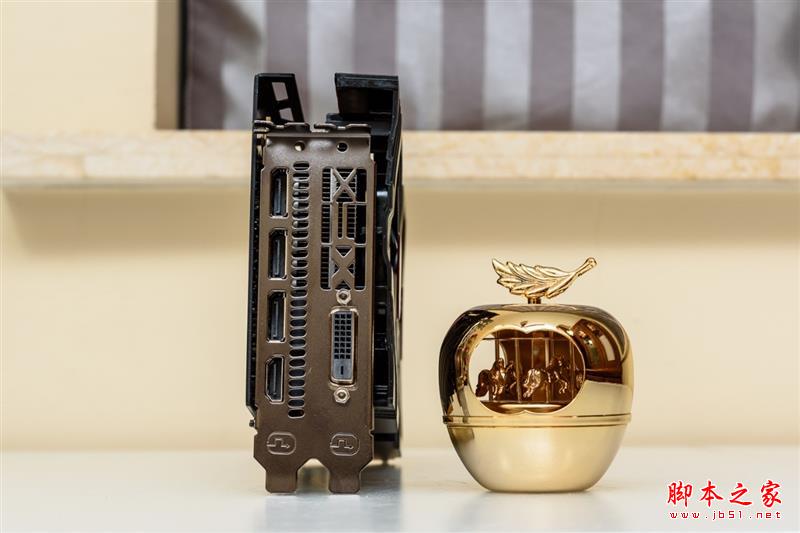

显卡的显示输出接口为3*DP、1*HDMI、1*DVI-D。还是比较充足的。
显卡顶部是不带灯的，尾部有一个XFX的LOGO。

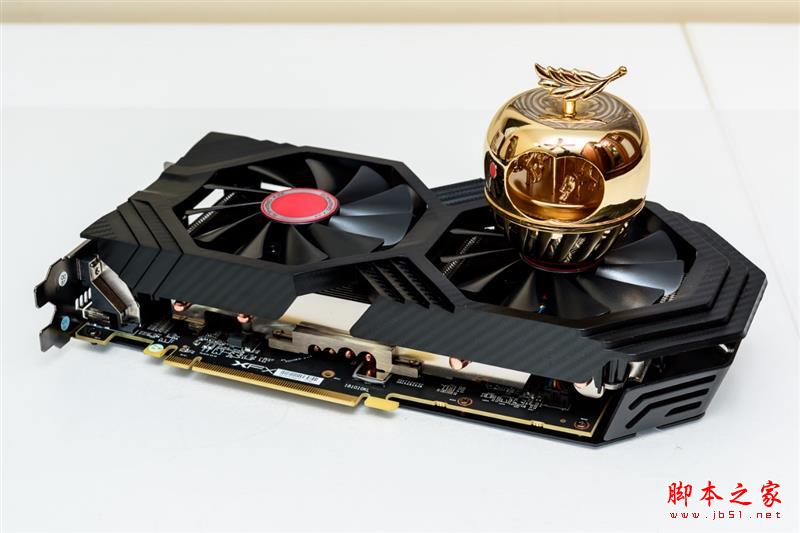

可以看到显卡的PCB其实会比显卡整体长度更短一些。
显卡的供电接口为6+8PIN，对于中端卡来说供电要求算比较高了。供电接口左边有一个小拨杆这是显卡的双BIOS开关。
显卡总体的长度约为27厘米。

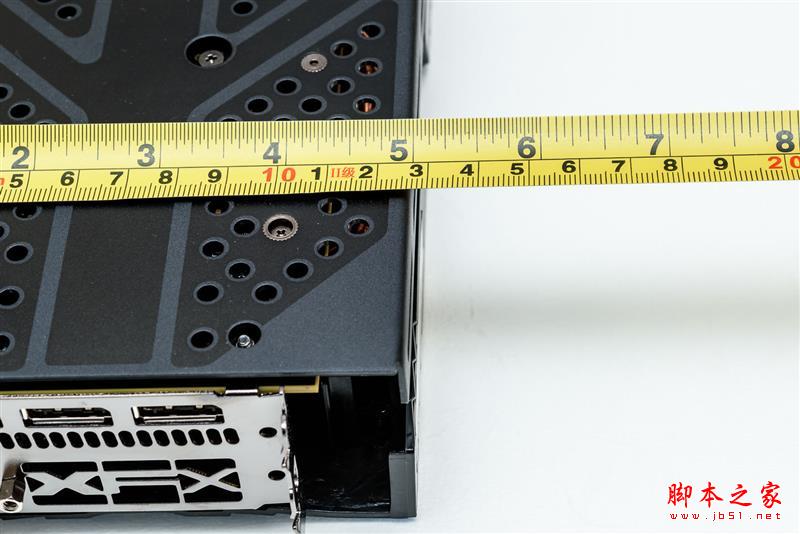

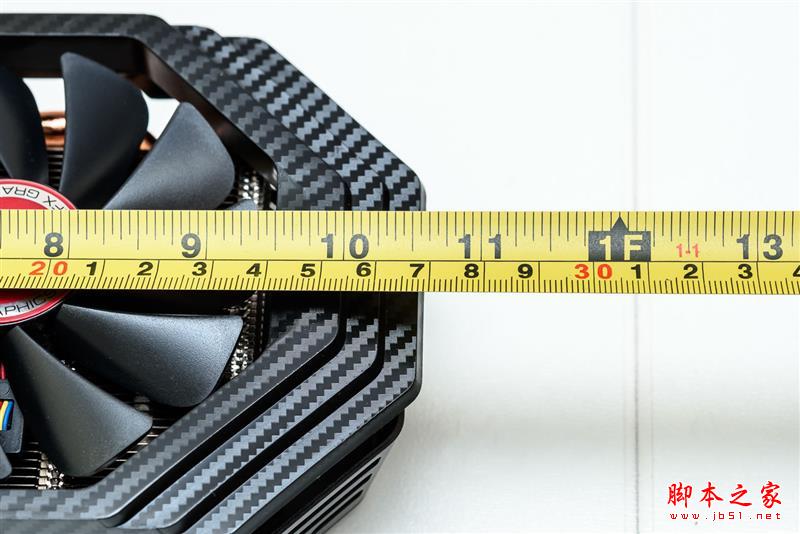

显卡高度约为13厘米，比标准高度略高一点。

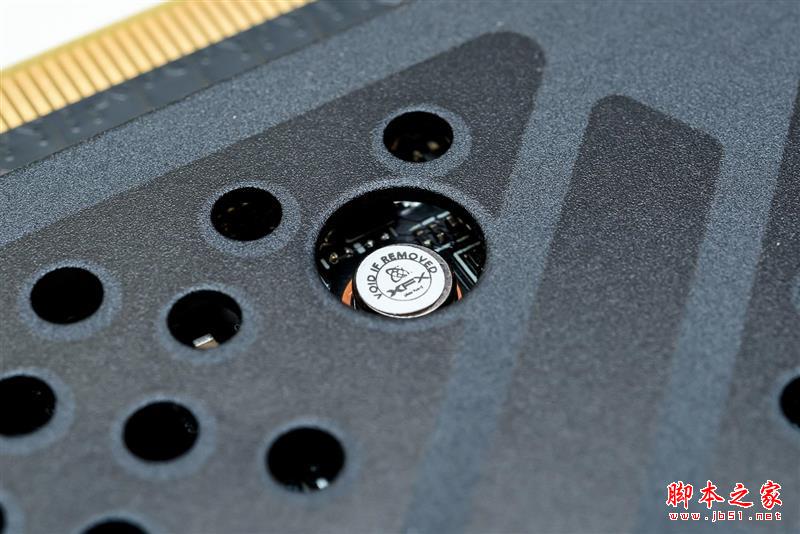

显卡是带保修易碎贴的，所以没有特殊需要不要尝试拆解。
显卡拆解介绍：

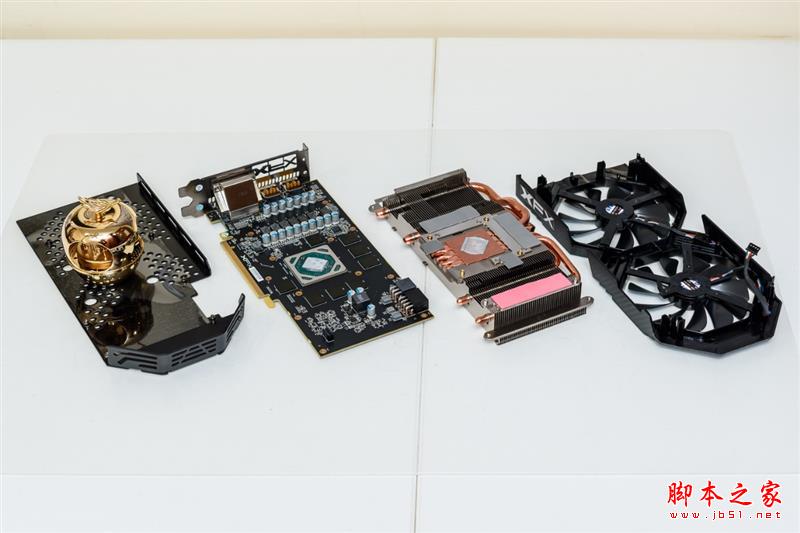

接下来对显卡进行了比较精细的拆解。显卡可以主要分为风扇导风罩、散热器本体、显卡PCB、背板。

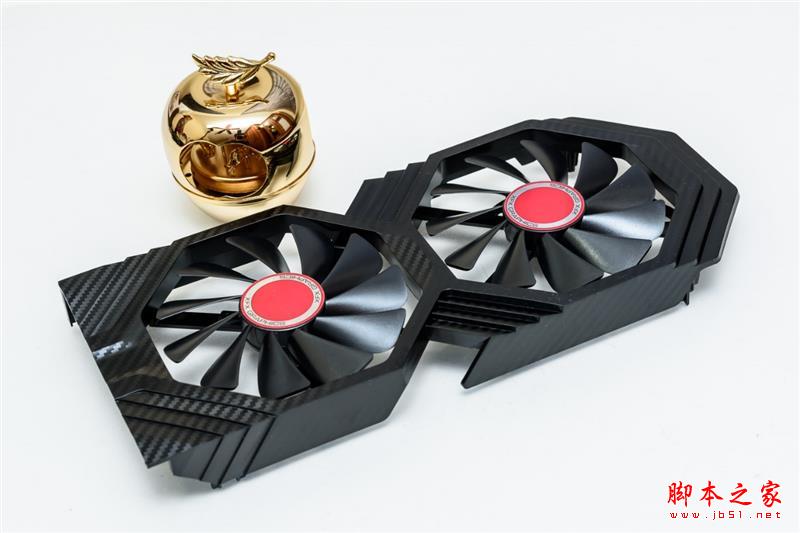

显卡采用双风扇设计。

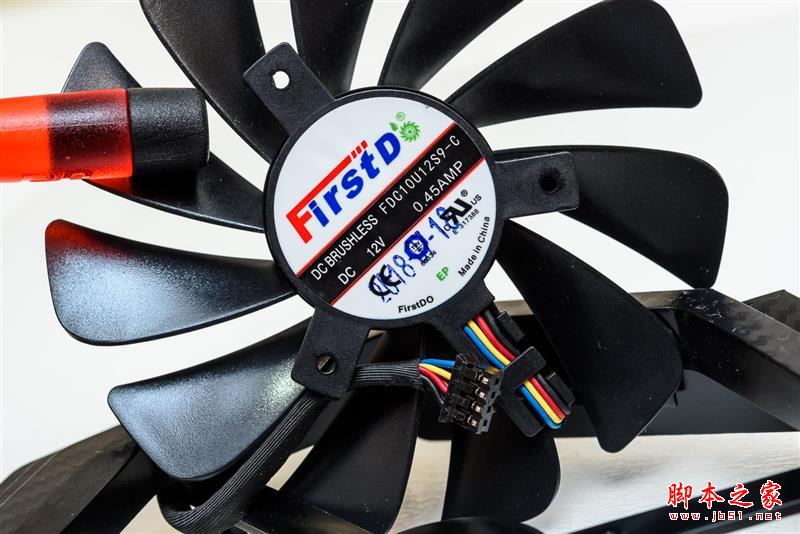

风扇来自富士多，是一个10厘米规格的大口径风扇，12V 0.45A，可以跑得很暴力。

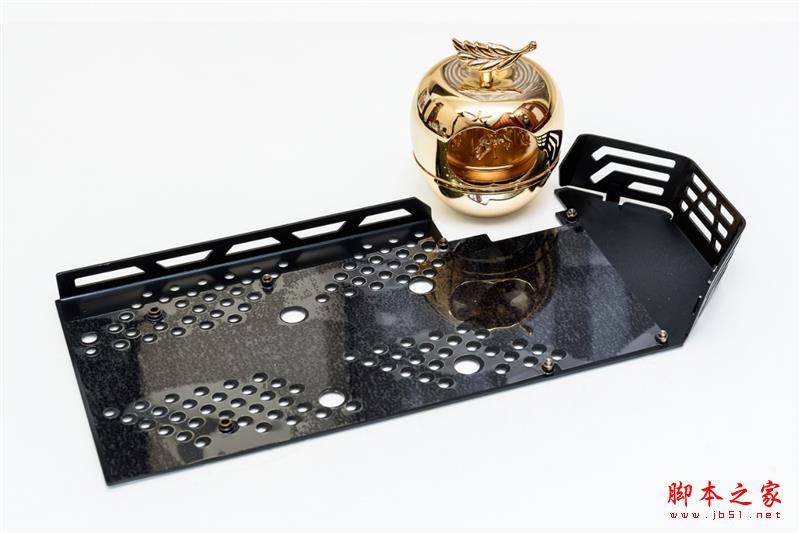

显卡背板面对显卡的一面贴有一整张绝缘垫，但是没有通过导热垫辅助散热。

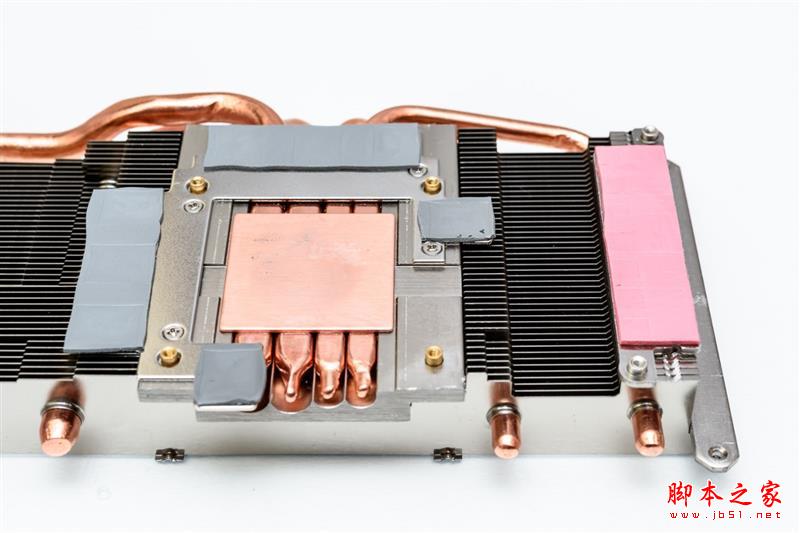

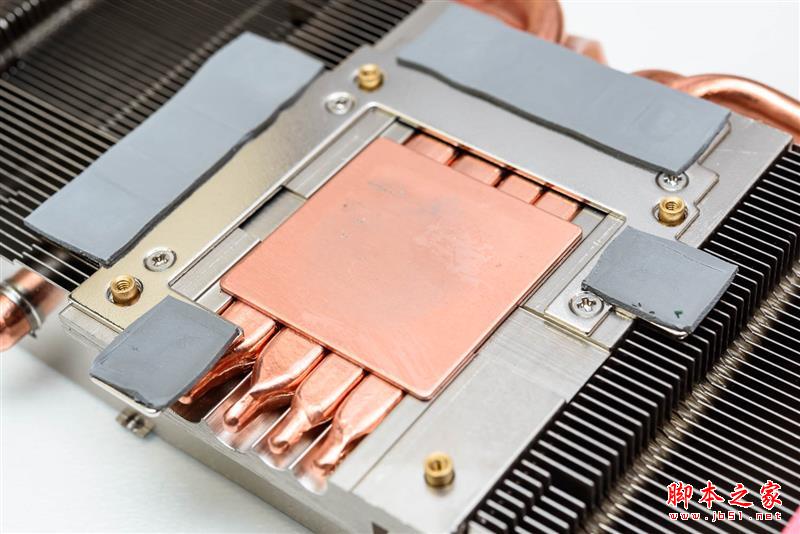

显卡散热器上，显存和供电MOS部分有导热垫直接连接散热器辅助散热。

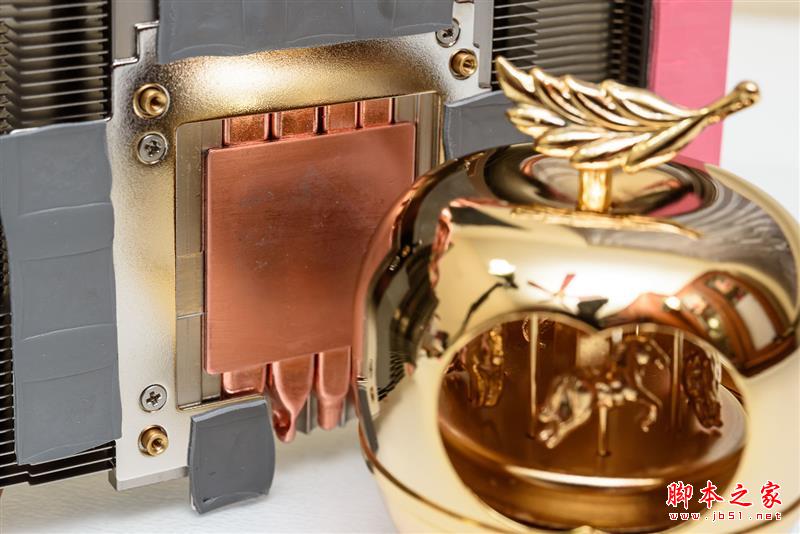

散热器底座为一整块铜底。
铜底打磨尚可，但是没有镜面效果。

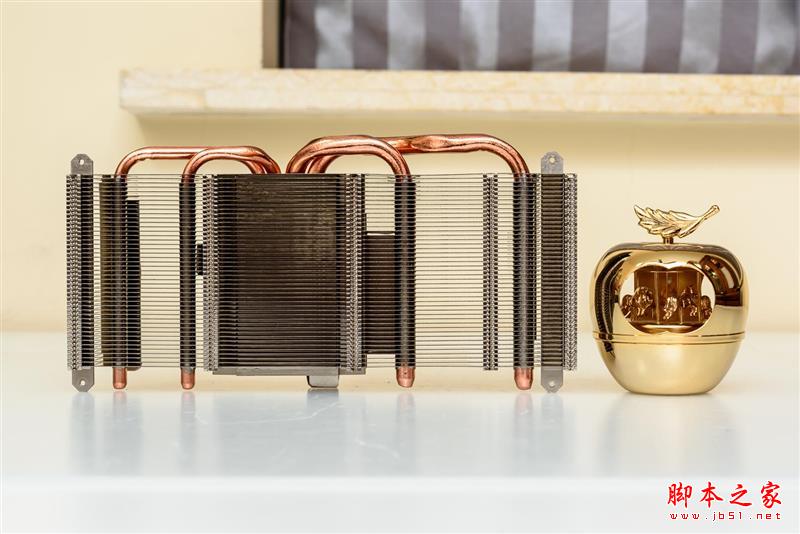

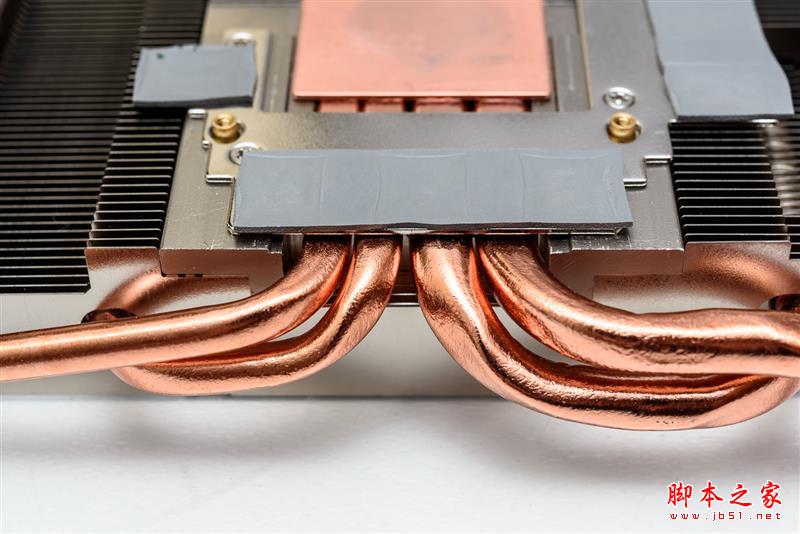

显卡采用四根热管设计，两根6mm和两根8mm。

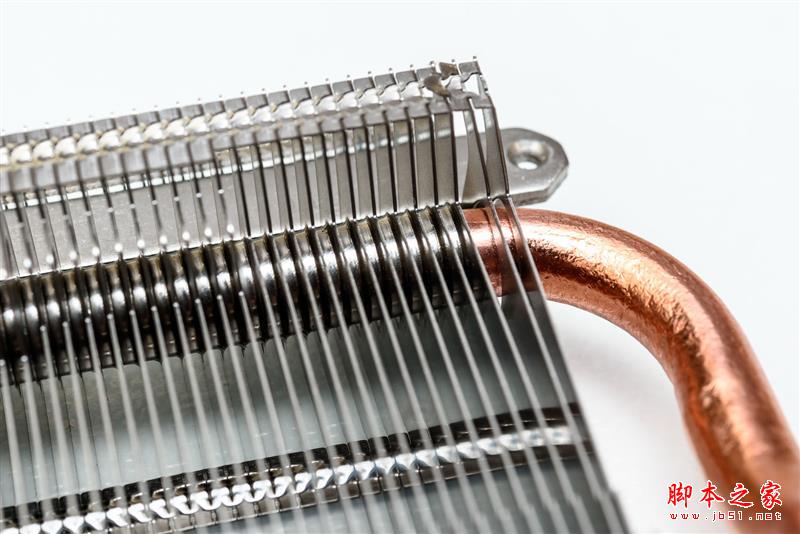

热管与鳍片之间采用回流焊固定，可以看到热管上的焊锡。
显卡鳍片整体做工不错，整齐通透。

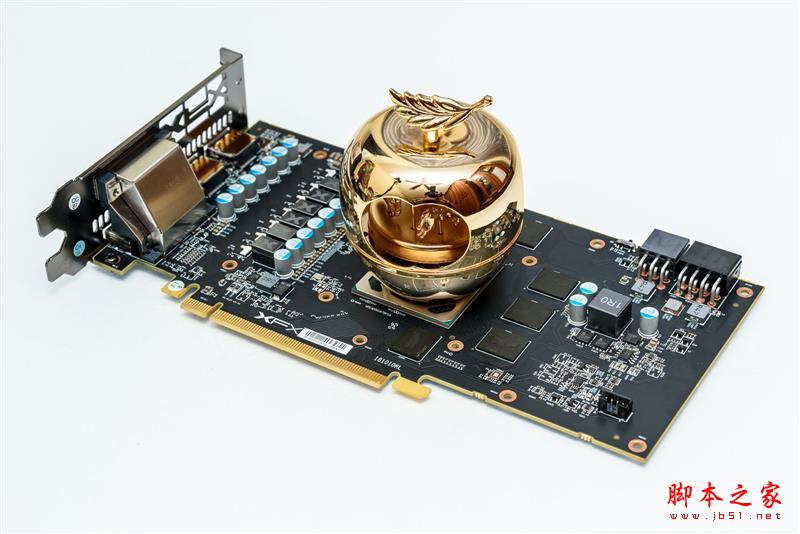

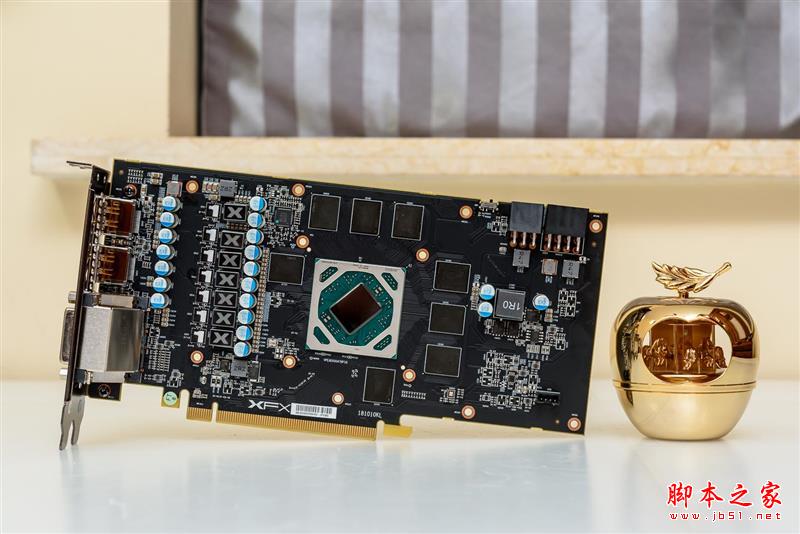

最后来看一下显卡PCB的用料情况。
XFX的PCB采用的是供电后置设计，核心供电放在了核心与显示接口之间。这样的好处是可以让显卡PCB更为紧凑。

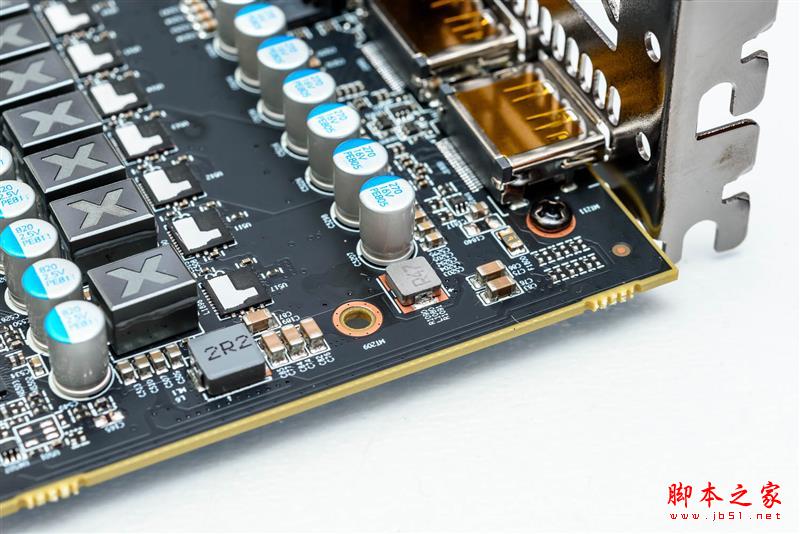

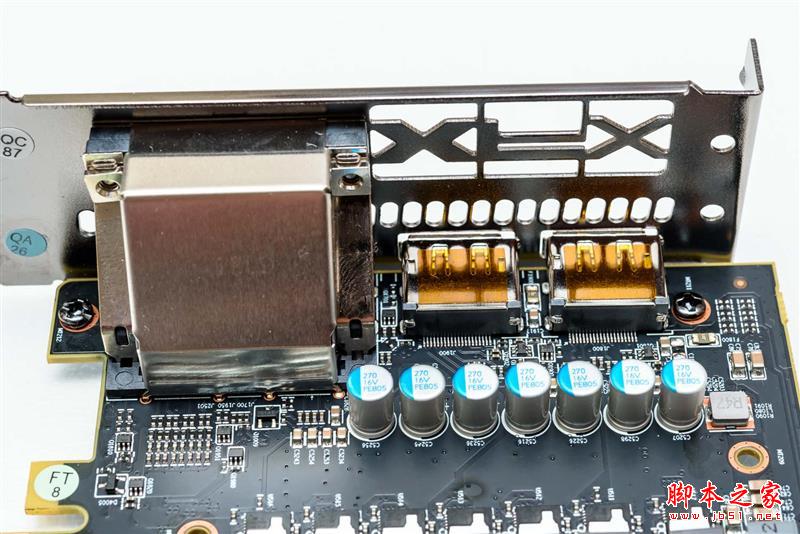

显示接口后面可以看到2颗电感和2颗保险丝，电路保护比较完整。

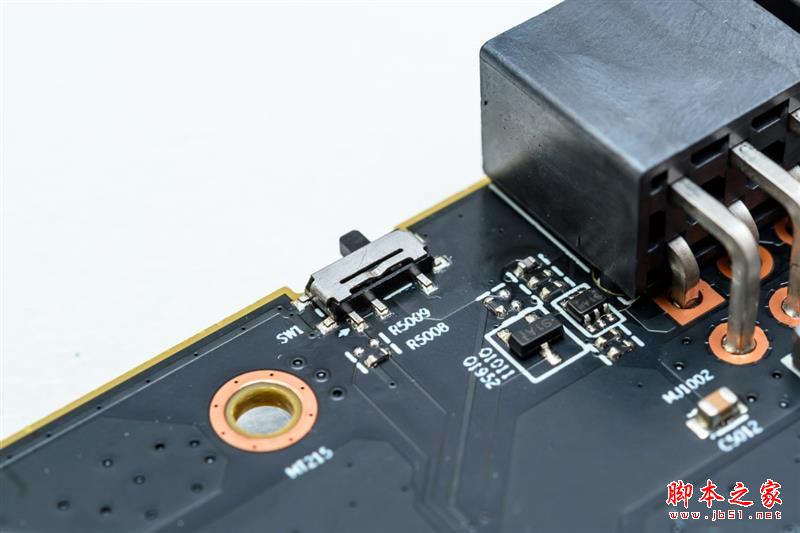

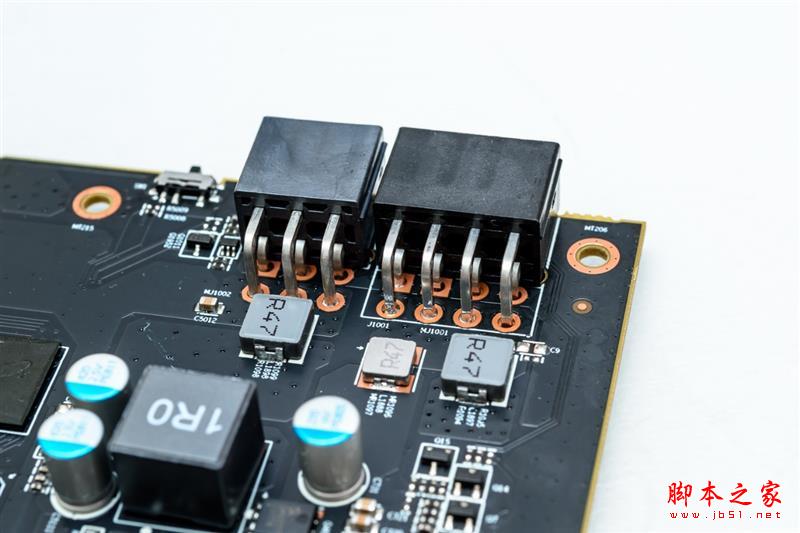

供电接口旁边就是BIOS的切换开关，往供电接口一侧是普通模式，往另一侧是超频模式。性能模式下显卡其他参数不变，风扇曲线会更为激进，方便用户超频。

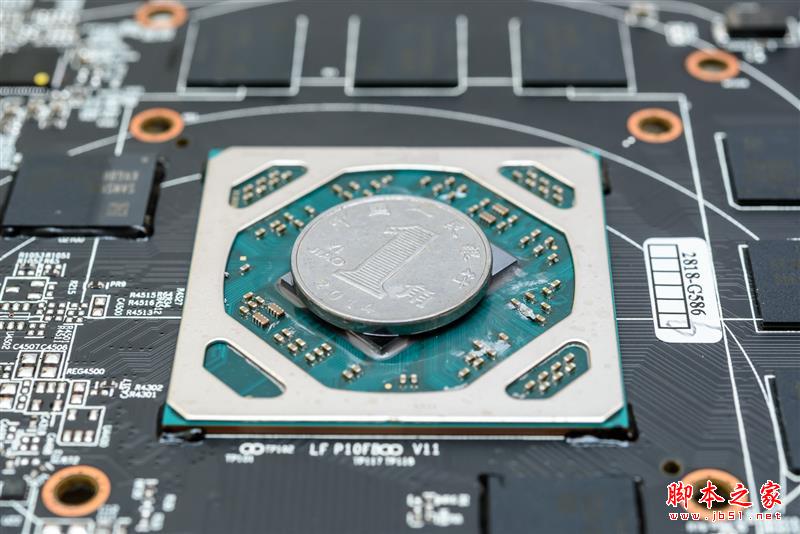

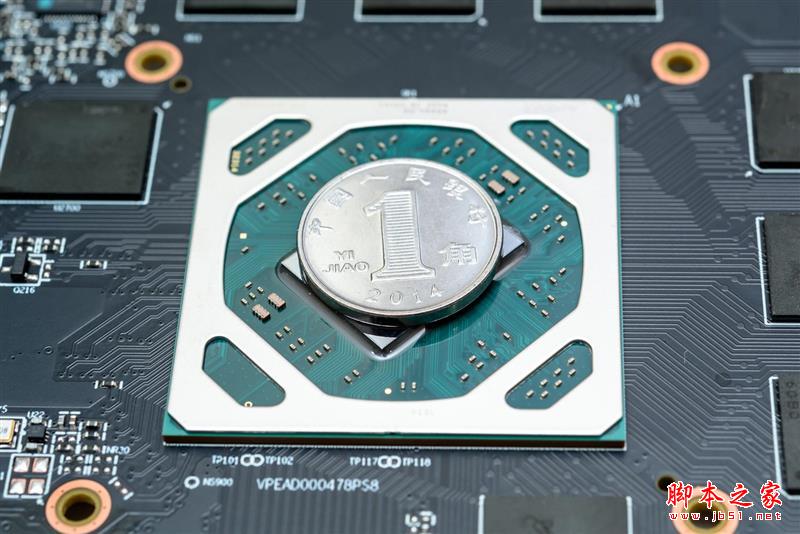

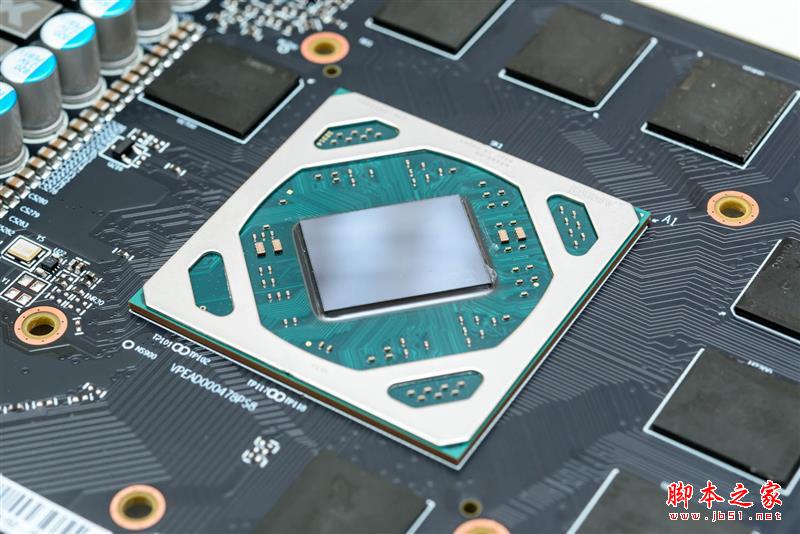

这次的核心由GF 14nm改为了台积电12 nm。
上图是590，下图是580。两者封装大小基本相同，但是590基板上的电容尺寸有明显的下降。590在电气性能上应该有比较好的改善，在提高频率的前提下对电流的挑食程度降低。可见AMD更换代工厂是明智的。

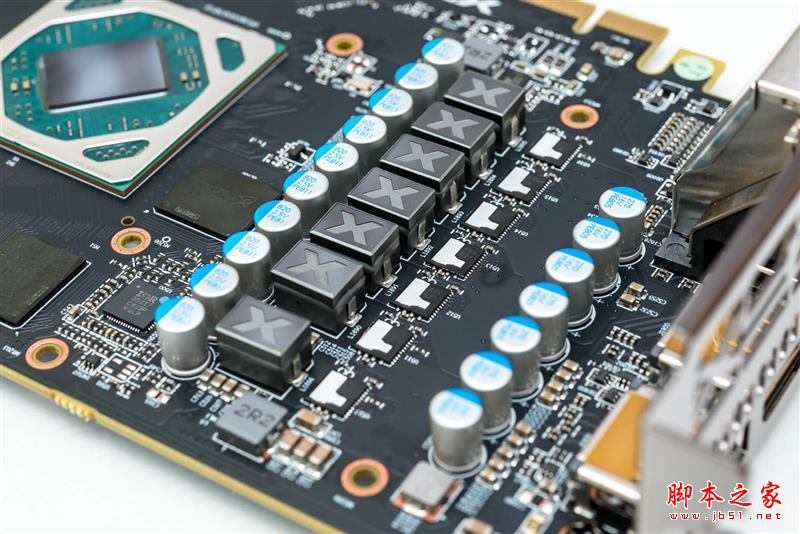

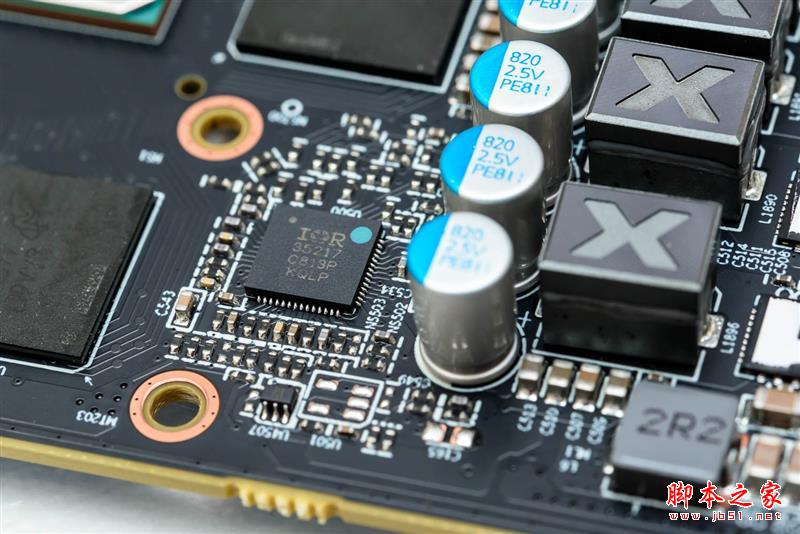

显卡的核心供电为6+1相，XFX比较奢侈的把VCC的供电与核心采用了相同的方案。显卡的PWM芯片为IR 35217；输入电容为7颗固态电容，270微法 16V；MOS为每相一颗IR3578M DRMOS；电感为每相一颗，看不到感值参数；输出电容为10颗固态电容，820微法 2.5V。供电方案还是选的不错，用的是IR的数字供电，这已经优于同级别很多的N卡了。

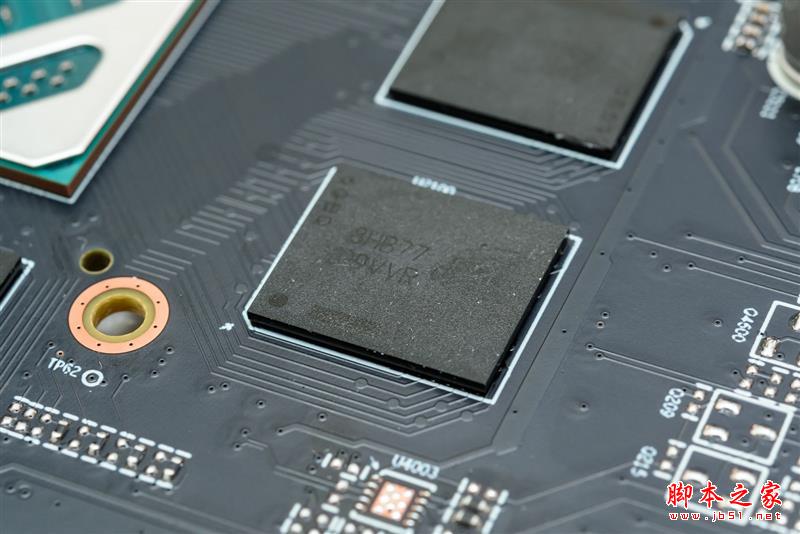

显卡的显存为美光的DDR5，单颗容量1GHz，等效频率8000MHz。

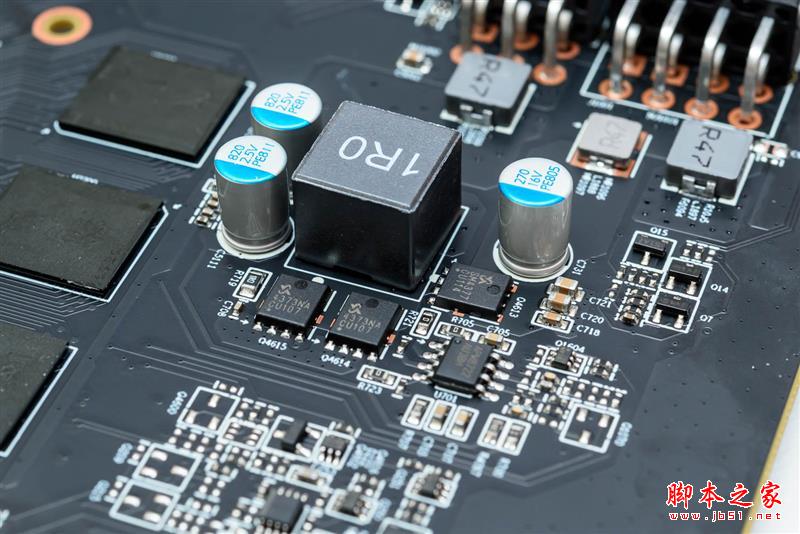

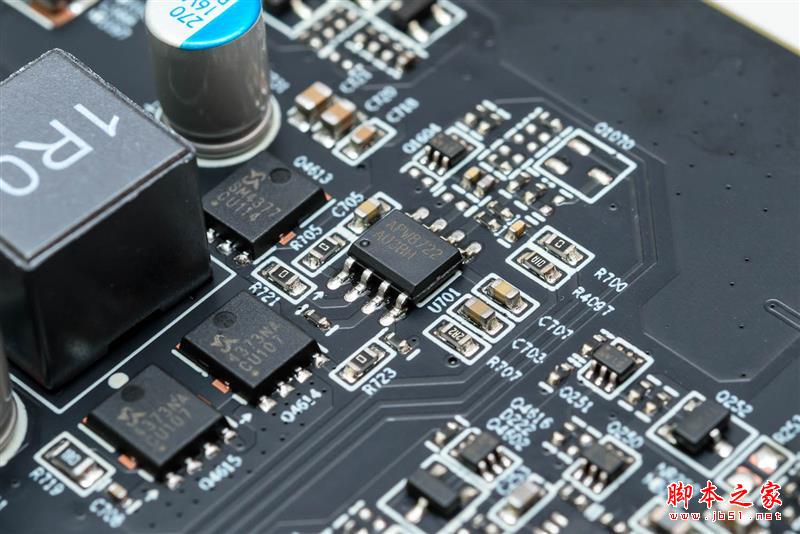

显存供电为1相，PWM芯片为APW8722，供电输入电容为1颗固态电容，270微法 16V；MOS为一上两下，上桥为Sierra IC的SM4377，下桥为Sierra IC的4373NA；电感为一颗感值IR0的封闭式电感；输出电容为2颗固态电容，820微法 2.5V。显存供电相对显得比较中规中矩。

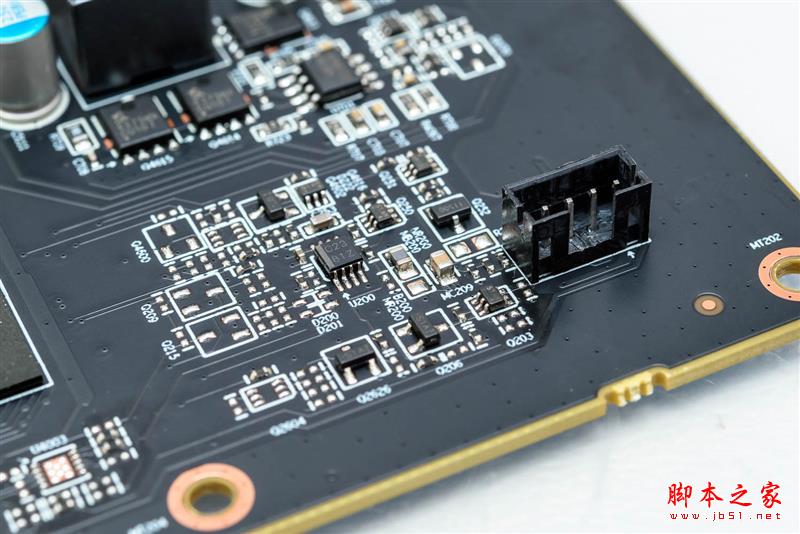

风扇插座为一个4PIN，由于显卡不带灯，所以就没有设计灯光有关的电路。

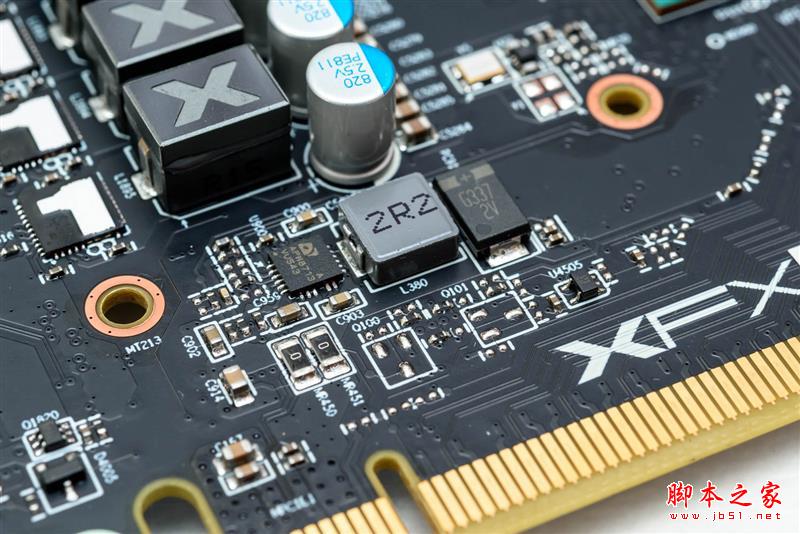

核心供电与显卡插槽之间可以看到PCI-E插槽供电的电路。

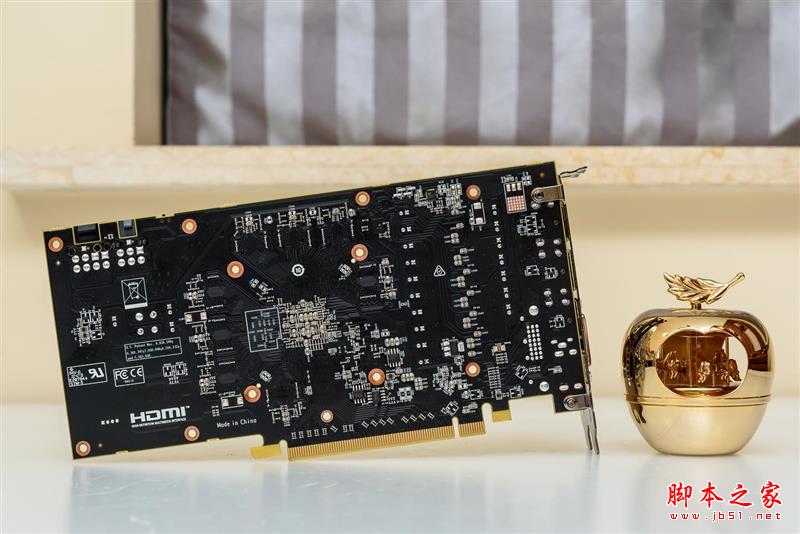

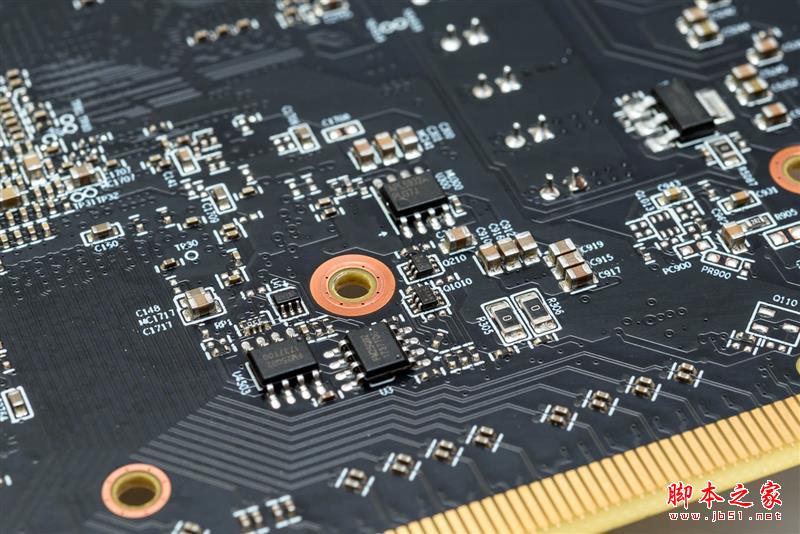

背面相应位置则是一些为核心周边部分供电的芯片。
显示接口背面的低通部分做的比较简单，毕竟已经是数字时代，低通重要度很低了。
产品测试平台：

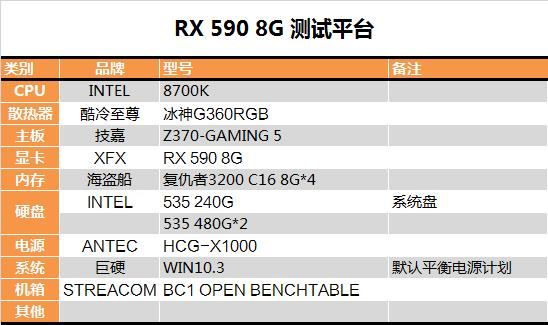

以下为测试平台的详细配置表。

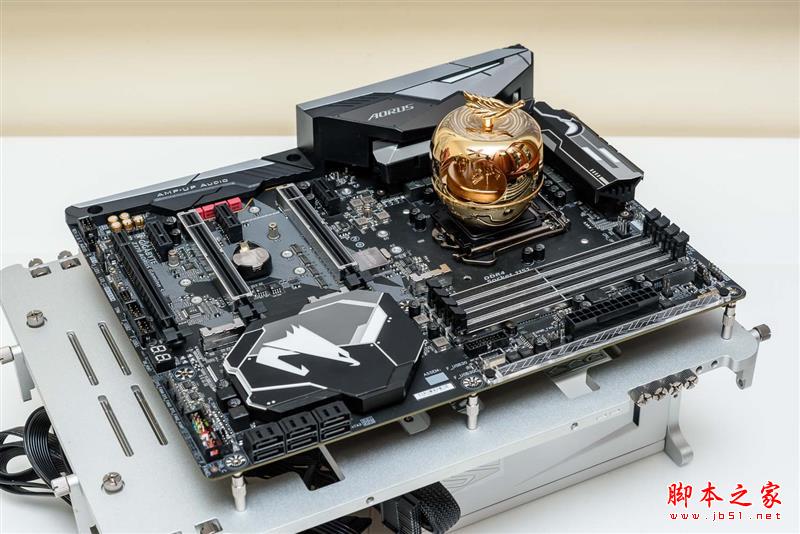

主板是Z370-GAMING 5。

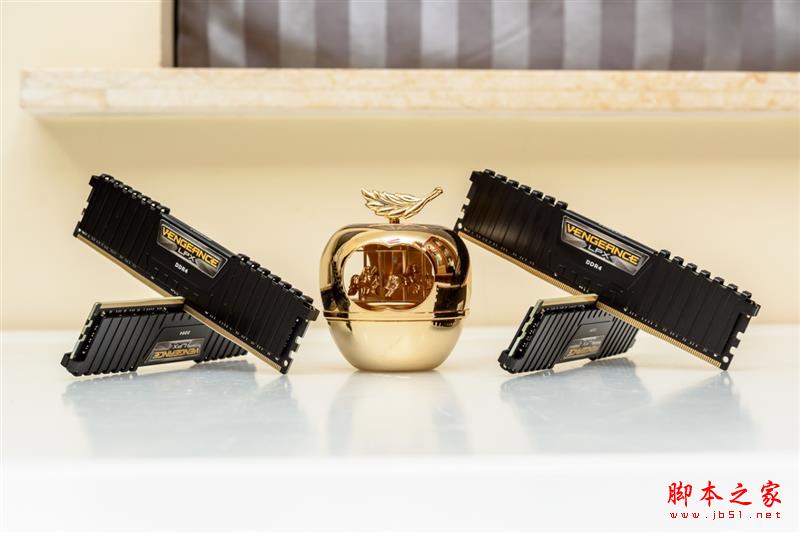

内存是海盗船的DDR4 8G*4。实际运行频率是2666C15。

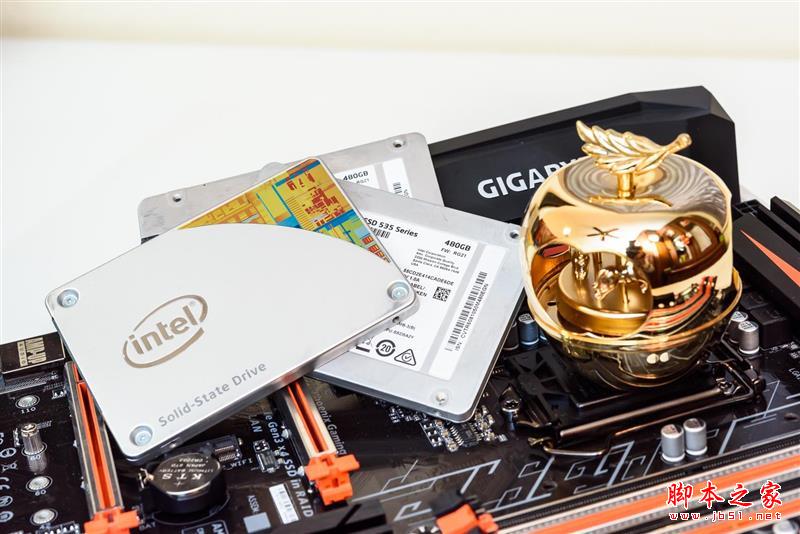

SSD是三块INTEL，系统盘用的是比较主流的535，以保证测试更接近一般用户。240G用作系统盘，480G*2主要是拿来放测试游戏。

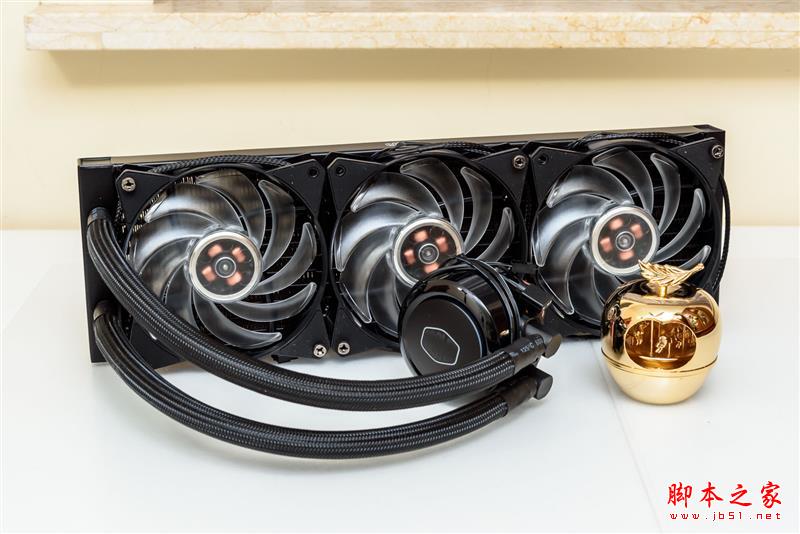

散热器是酷冷的冰神G360RGB。

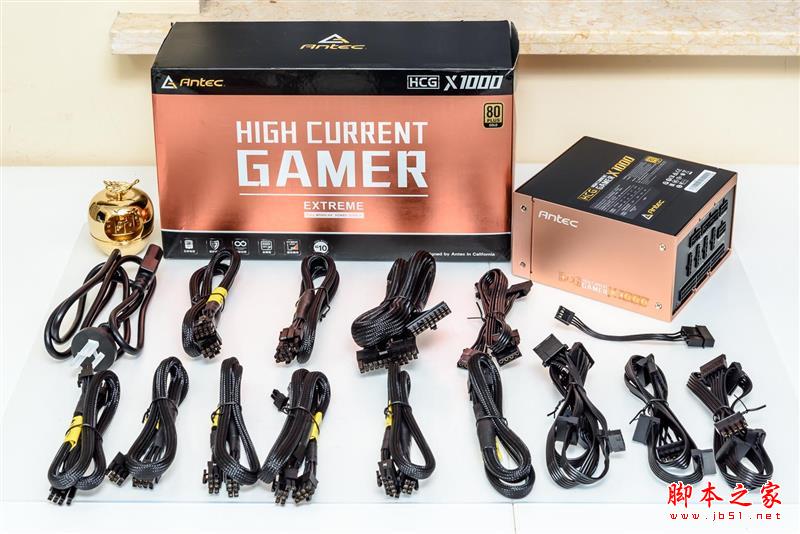

电源是ANTEC的HCG X 1000W。

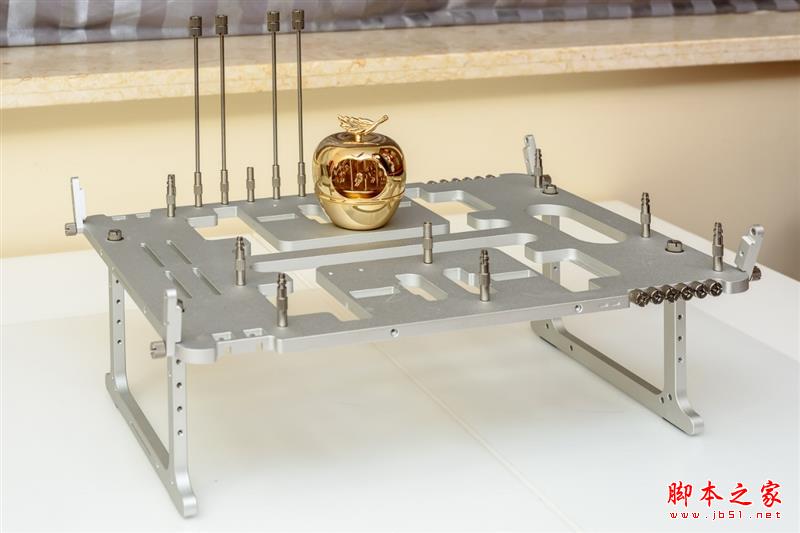

测试平台是Streacom的BC1。

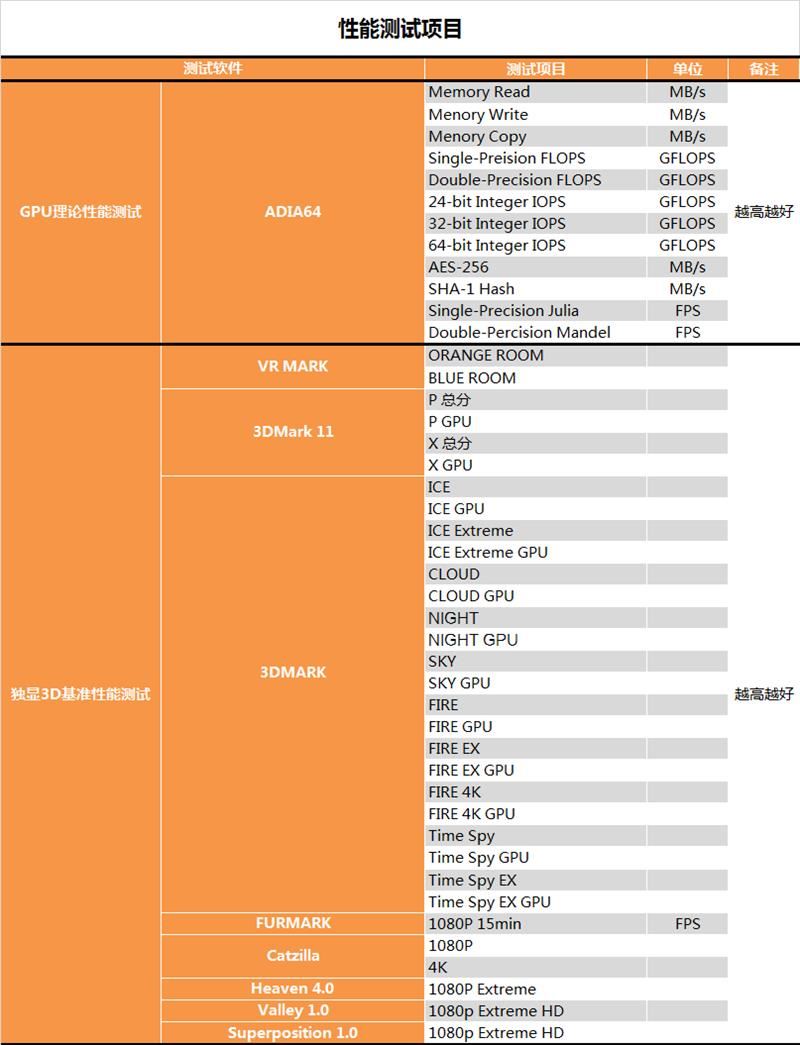

性能测试项目介绍：

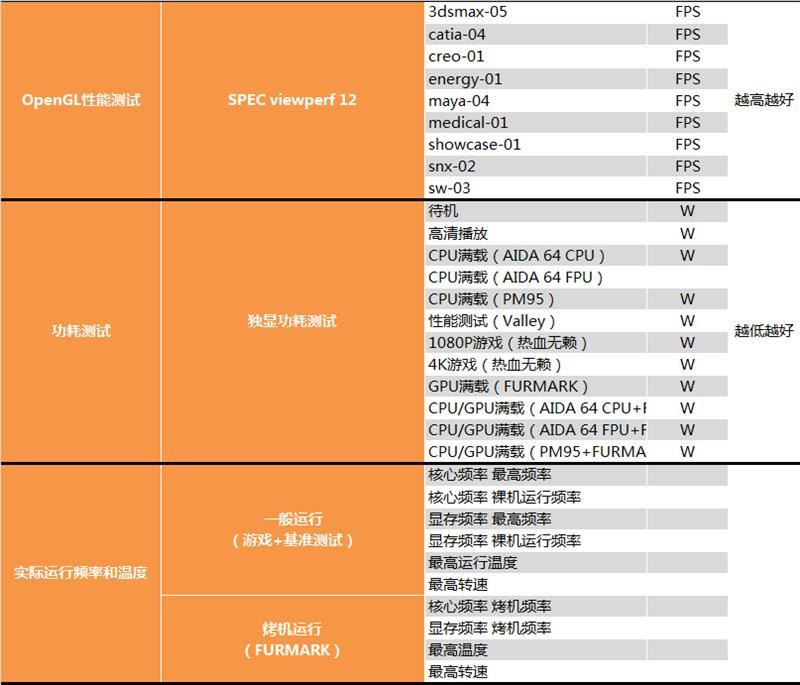

对于有兴趣进一步了解对比性能的童鞋，这边会提供详细的测试数据。测试大致会分为以下一些部分：GPU理论性能、GPU基准测试、游戏性能测试、OpenGL测试、功耗测试。老规矩，数据量会比较大。这次新增了一个项目，3DMARK的NIGHT RAID，这是一个针对笔记本的测试项目，所以不会计入最终统计。期待中的RT测试项目还是没有。
显卡性能测试与分析：

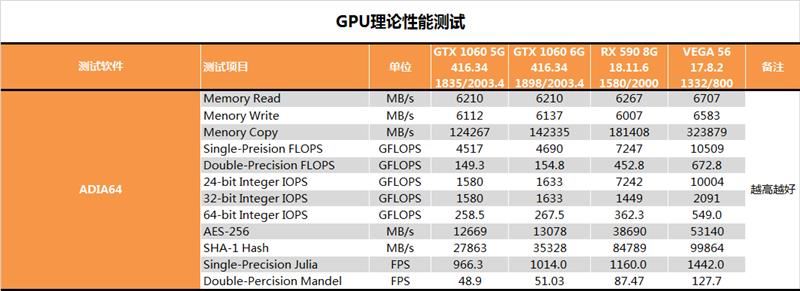

GPU理论性能测试，是用AIDA64的内置工具进行的。RX 590的运算能力还是很强的，AMD为什么不考虑拿来做个低成本的运算卡。

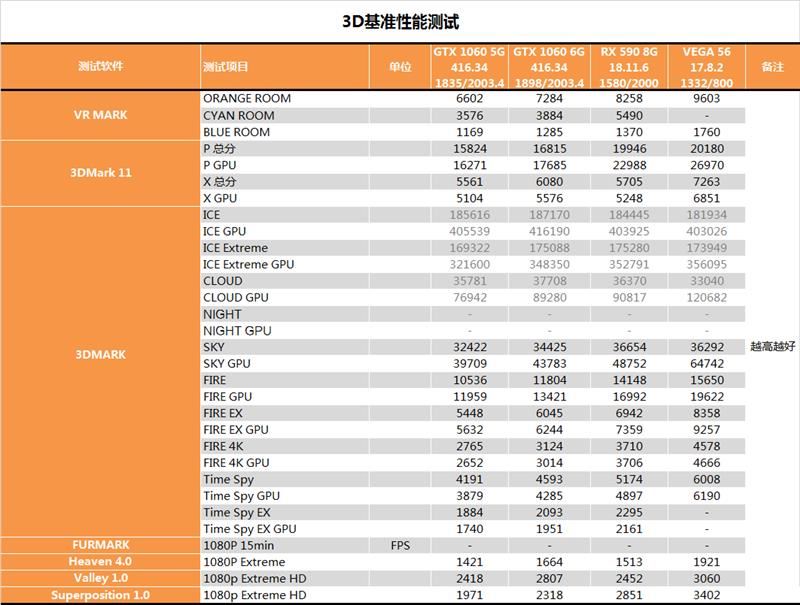

3D基准测试，主要是跑一些基准测试软件。

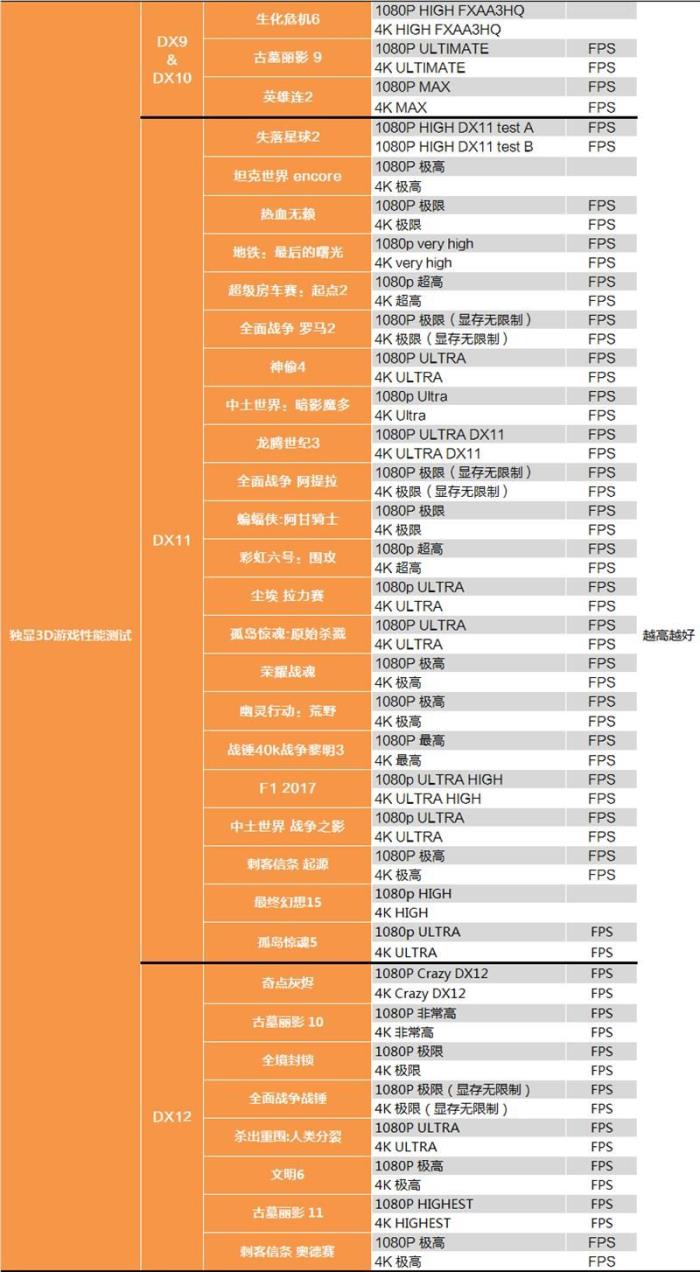

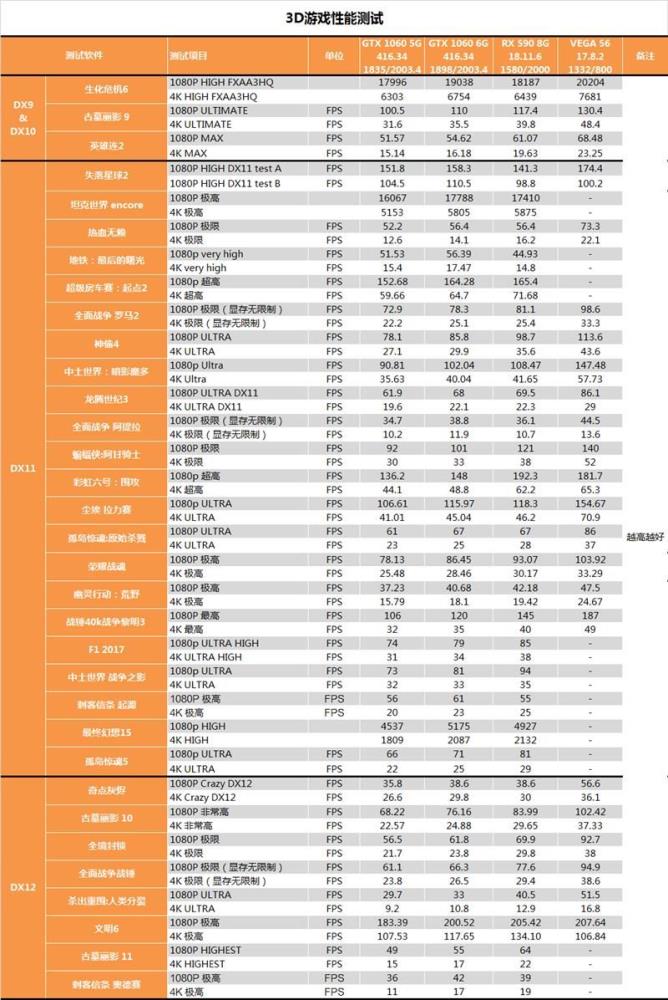

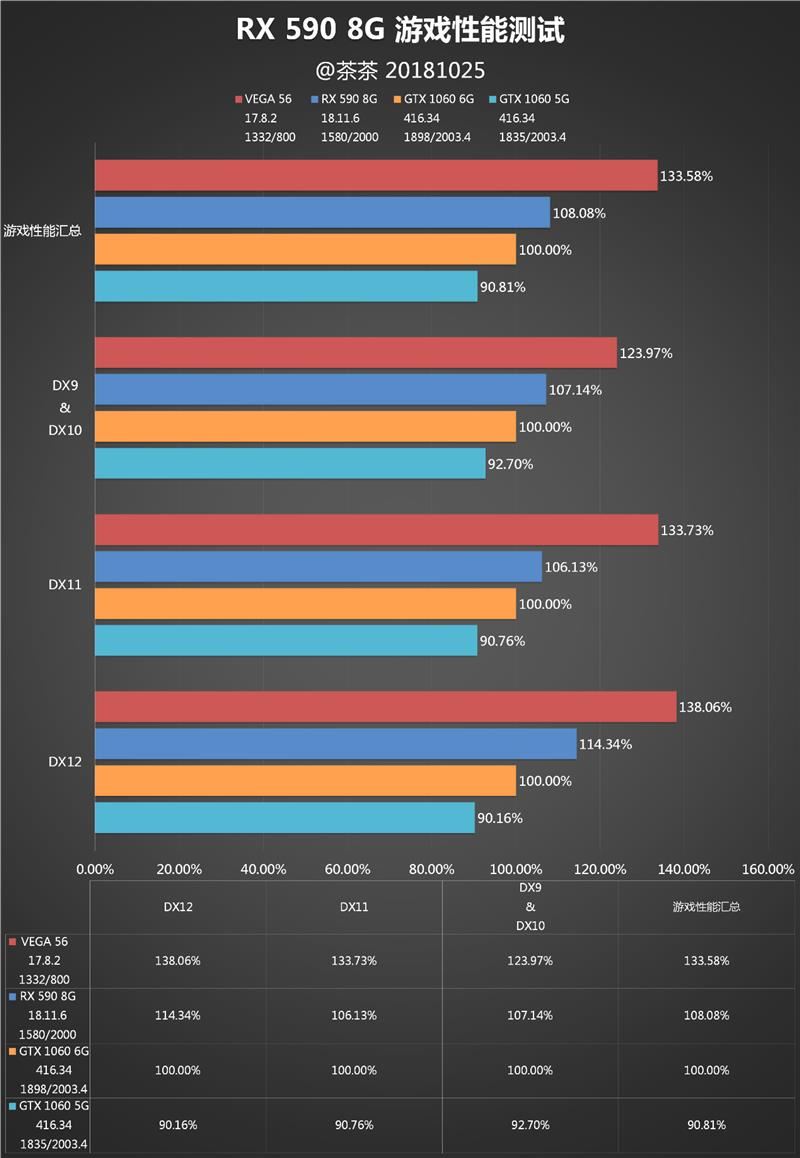

3D游戏测试，表格中将DX9~DX12不同世代的游戏进行了分类，这样会更加清晰一些。由于性能测试时间上有先后，所以测试项目上会有所不同。
游戏性能总体上来看，AN之间依然是DX11 N卡优势大，DX12 A卡优势大的格局。DX11 RX 590只领先6%，但是在DX12下RX 590可以领先14%。

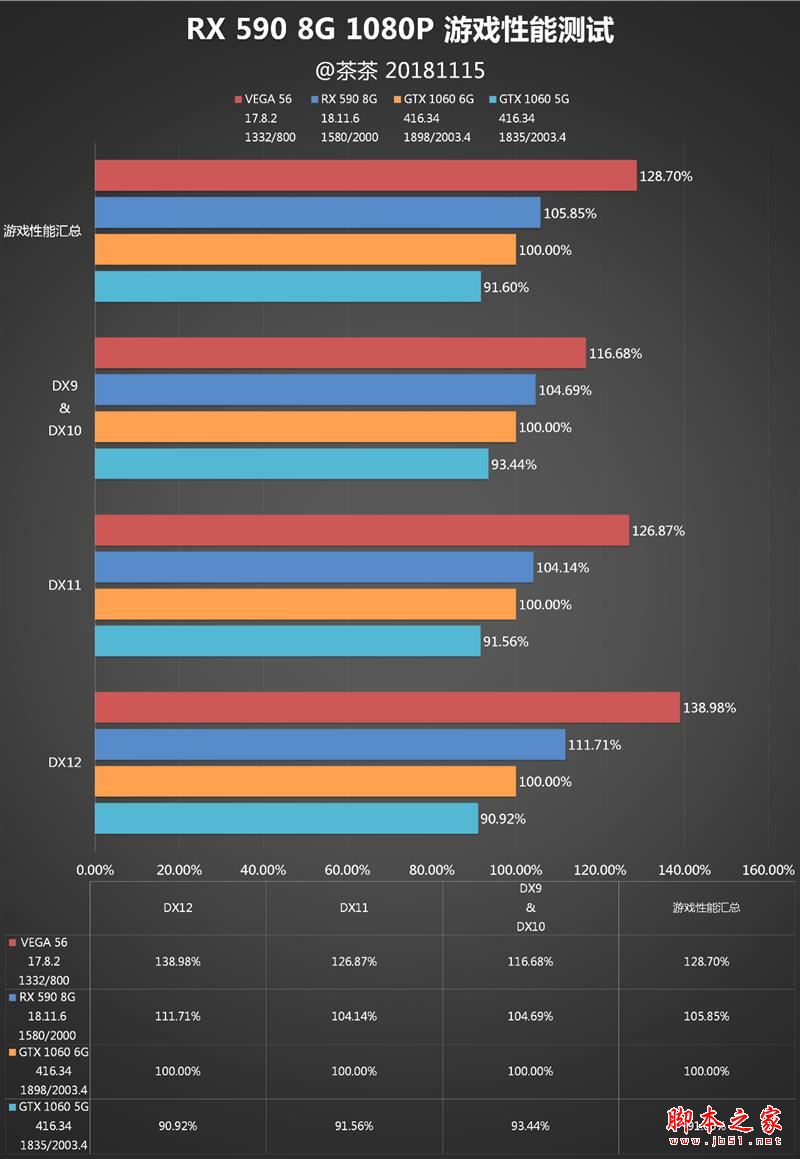

按照分辨率来看，1080P下，A卡依然会显得更弱一些，RX 590与GTX 1066的优势会收窄到5%左右。

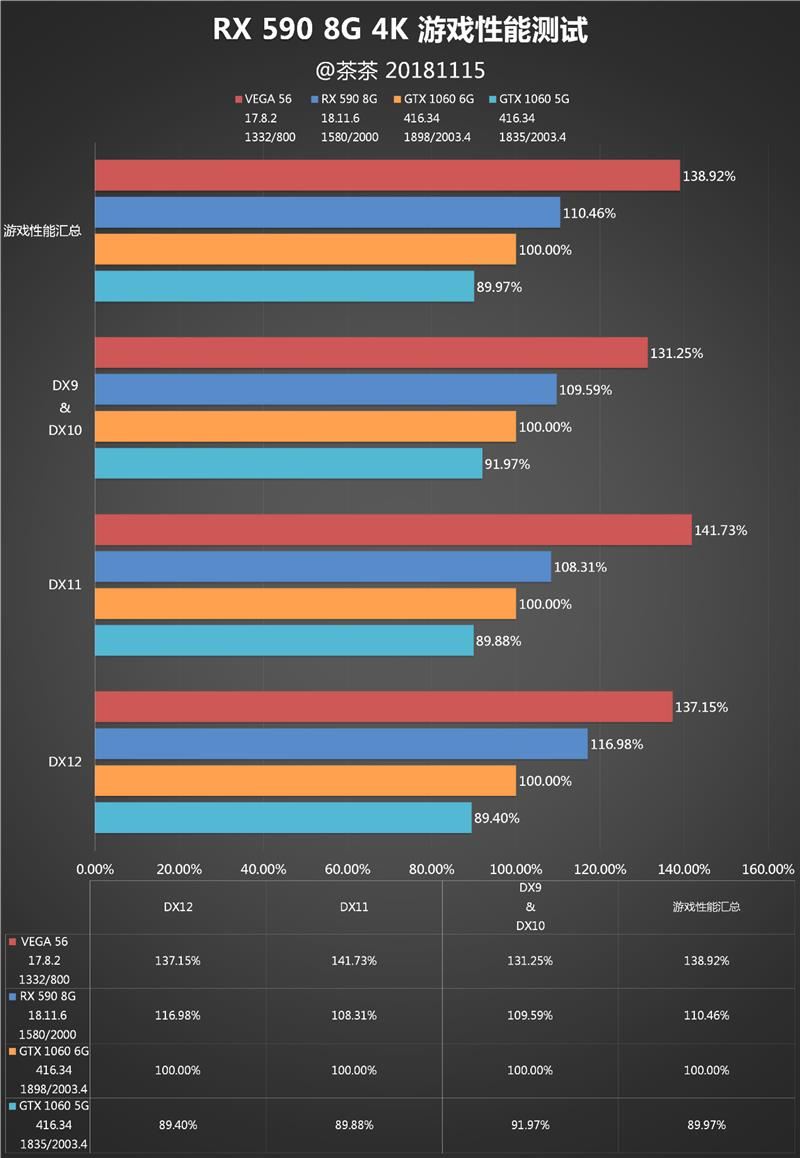

4K下则又是A卡比较强势的部分，总体差距可以拉开到10%。

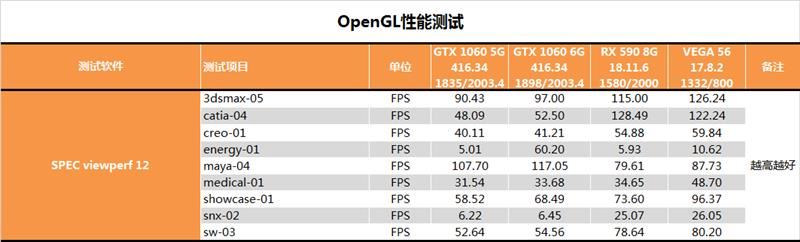

OpenGL的性能测试简单看一下就好了，感觉AMD在这块还是整合的不够好，以A卡的性能，如果可以有类似于CUDA这样的影响力，妥妥的干翻N卡了。

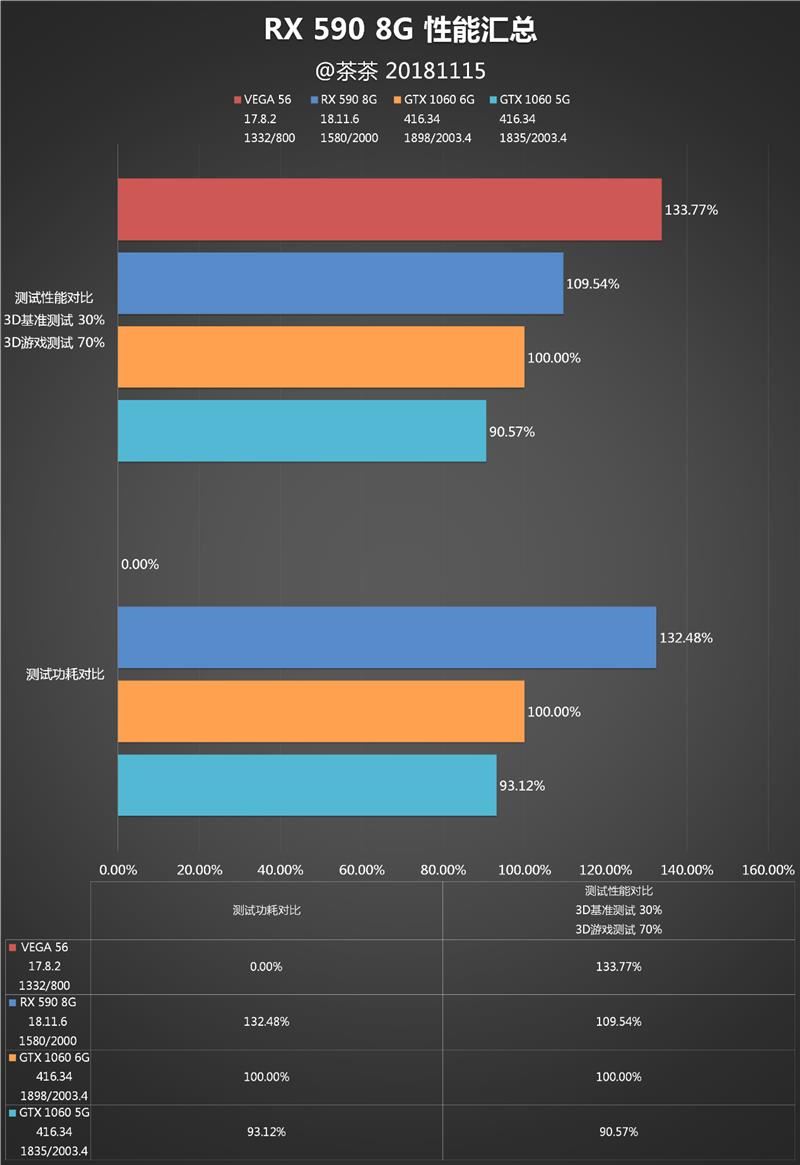

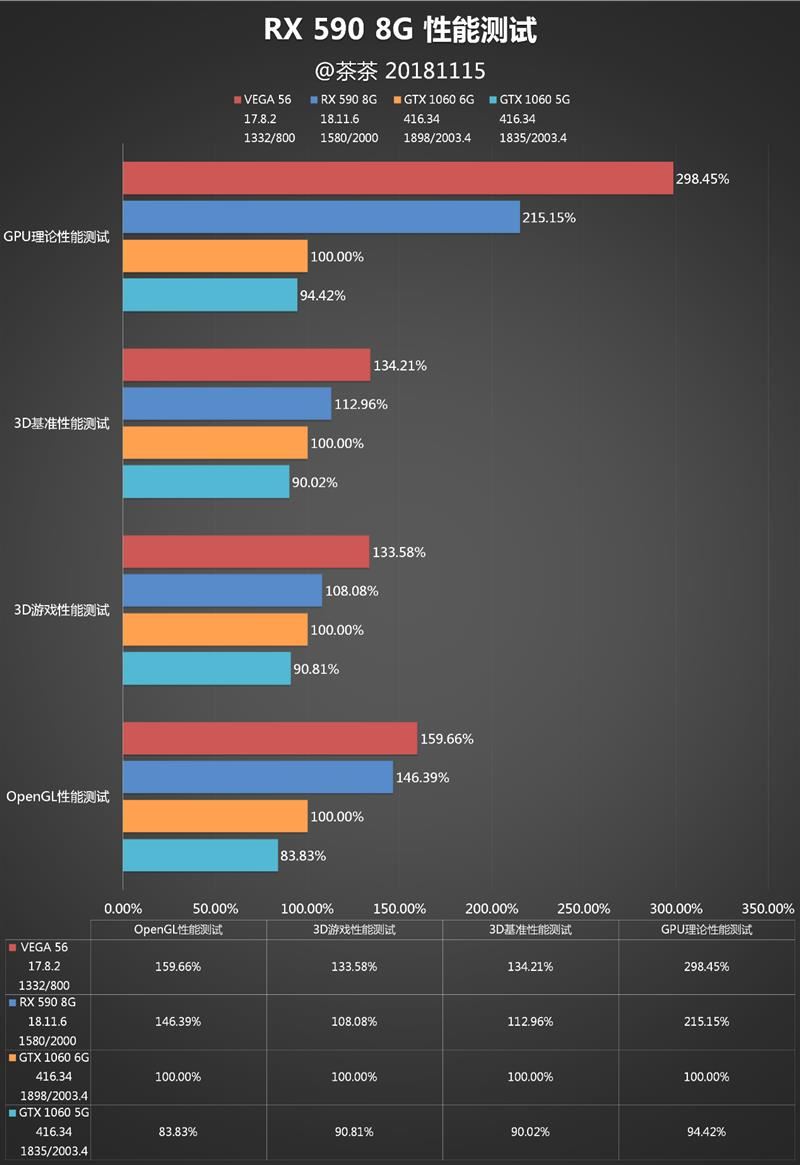

最后上一个简单的性能测试小结。

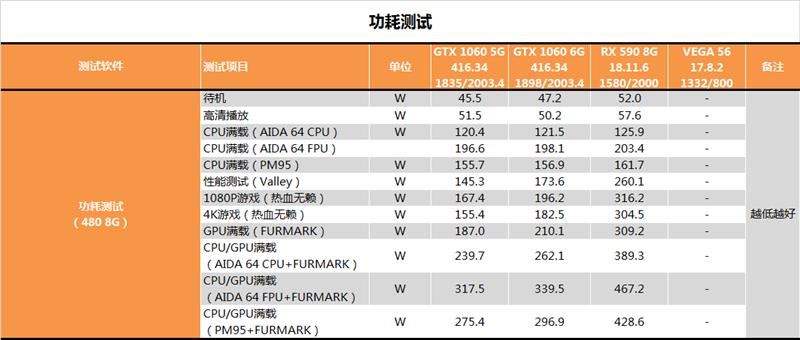

显卡功耗测试：

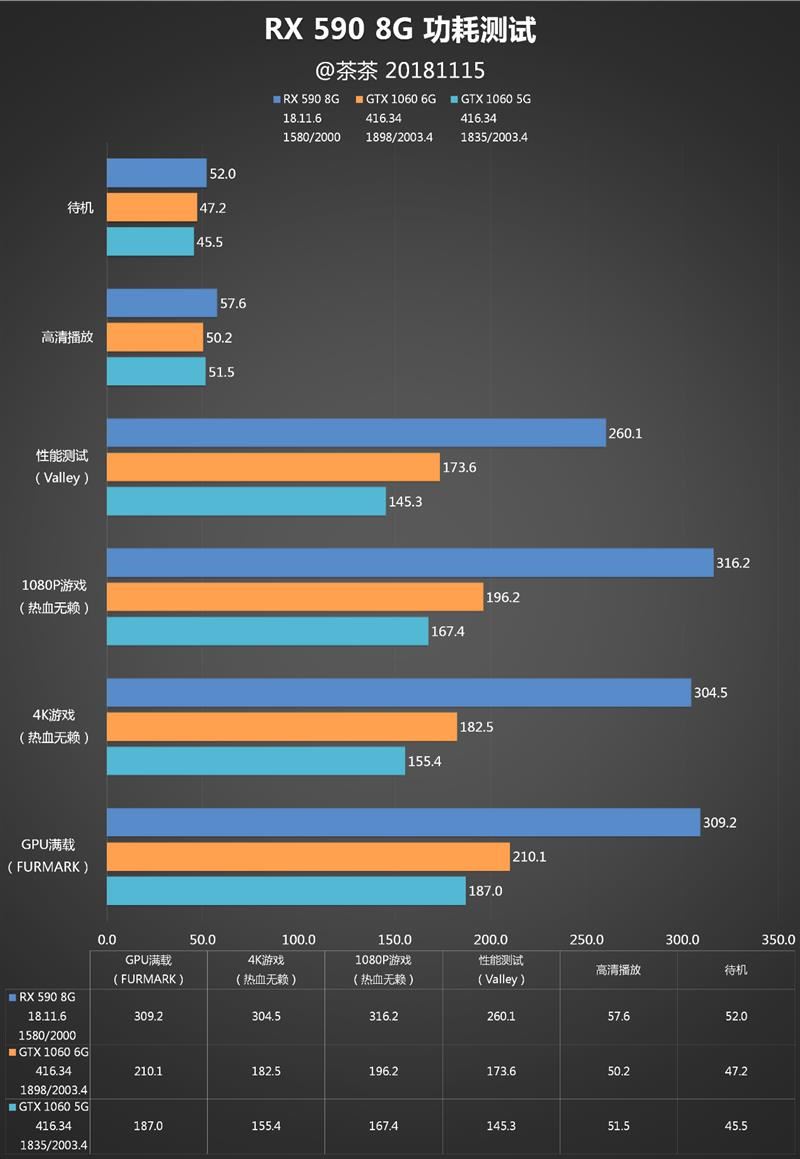

从功耗测试来看，RX 590基本维持RX 580的水平，表现尚可。

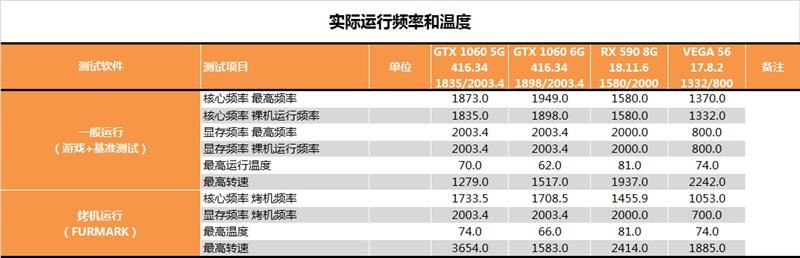

实际运行参数：
这边裸机运行下，频率稳定在1.58GHz，显存频率等效为8GHz（乘4）。相比于RX 480普遍1.35~1.45GHz还是有比较明显的提升，尤其整体功耗并没有提高。

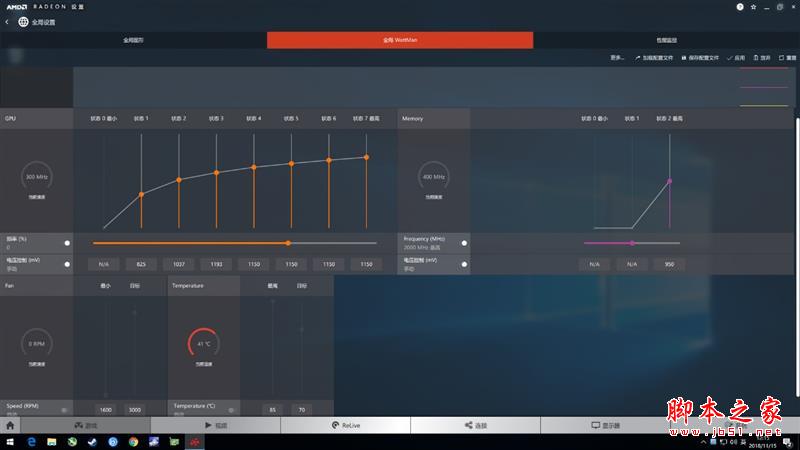

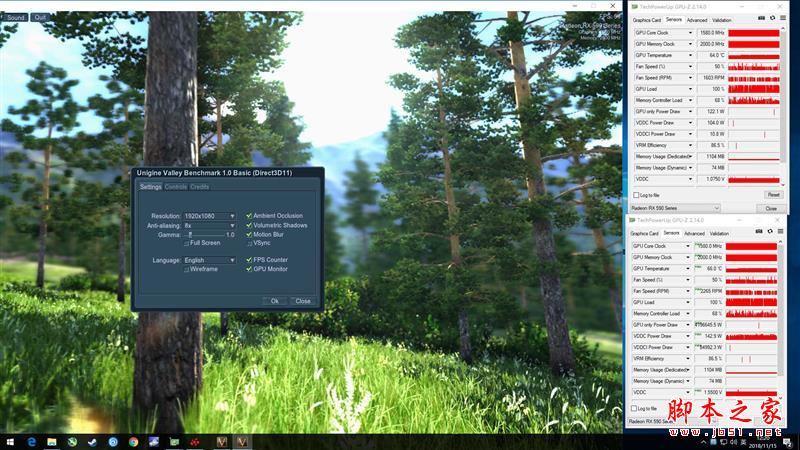

RX 590的显卡默认电压还是比较保守，降低0.05V之后能耗比有比较明显的改善（电压从1150改为1100）。从功耗仪上来看，VALLEY测试可以降低40W的功耗。
但是这并不是开箱即得的东西，所以不会计入对比中。
测试总结：
本次测试主要用到四张显卡，对比组是华硕GTX1060 5G，影驰GTX1060 6G，蓝宝石VEGA 56。
理论性能测试，由于架构上RX 590没有大的改变，所以依然是具有很高的理论性能。
跑分性能，RX 590与GTX 1066的性能优势在12%左右，游戏性能，RX 590与GTX 1066的性能优势在8%左右。
OpenGL通用性能测试，这是A卡的传统优势，RX 590可以超越GTX 1066 46%。这边放上VEGA 56作为参照主要是验证RX 590是否有可能达到VEGA 56\GTX 1070的水平，目前看起来即使对RX 590进行超频也很难达到（需要超频25%达到1.975G）。
功耗测试，RX 590与RX 580的功耗表现较为接近，总体比1066高32%左右。
由于我这边RX 580测试的时候CPU是I7 6700K，所以功耗的对比是通过比较RX 580与GTX 1066的功耗差距来类比。同平台下RX 580和RX 590与GTX 1066的差距都在30%出头。在绝对数值上，RX 590的游戏功耗比RX 580高20W，这跟CPU带来的功耗变化基本一致。所以可以认定两者的功耗大致在相同水平。
历史测试对比：

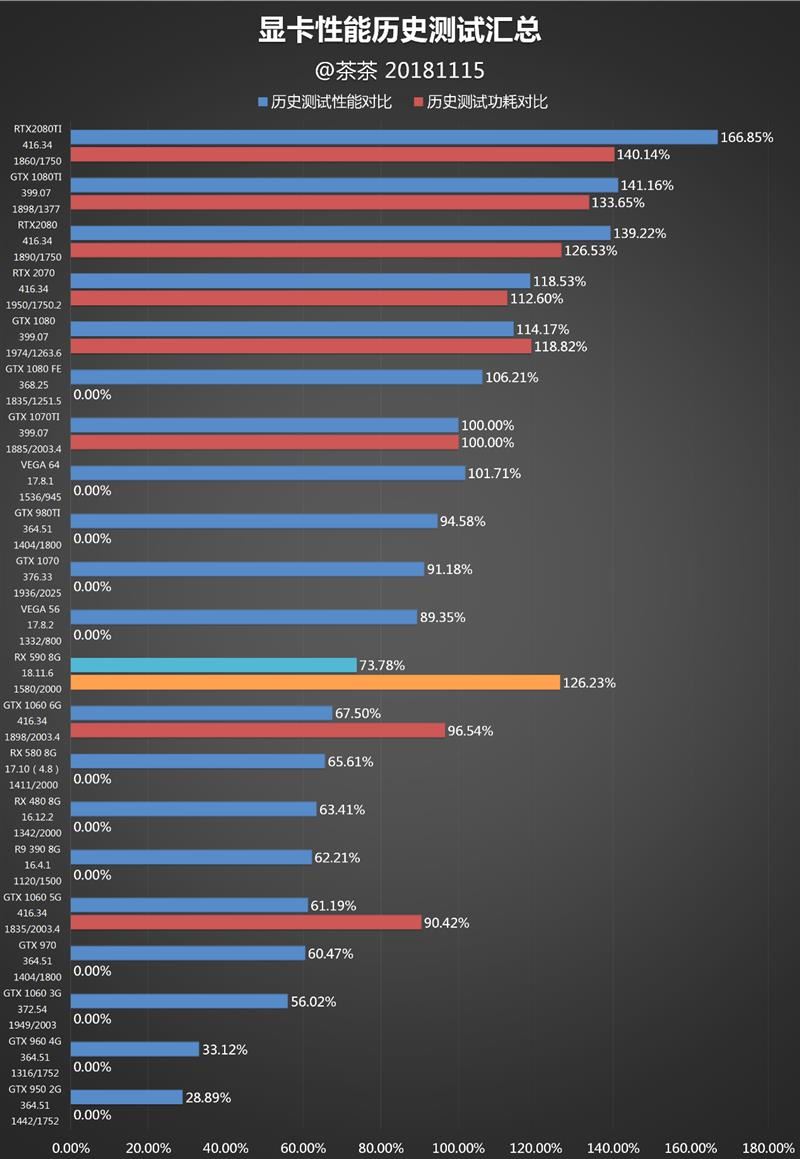

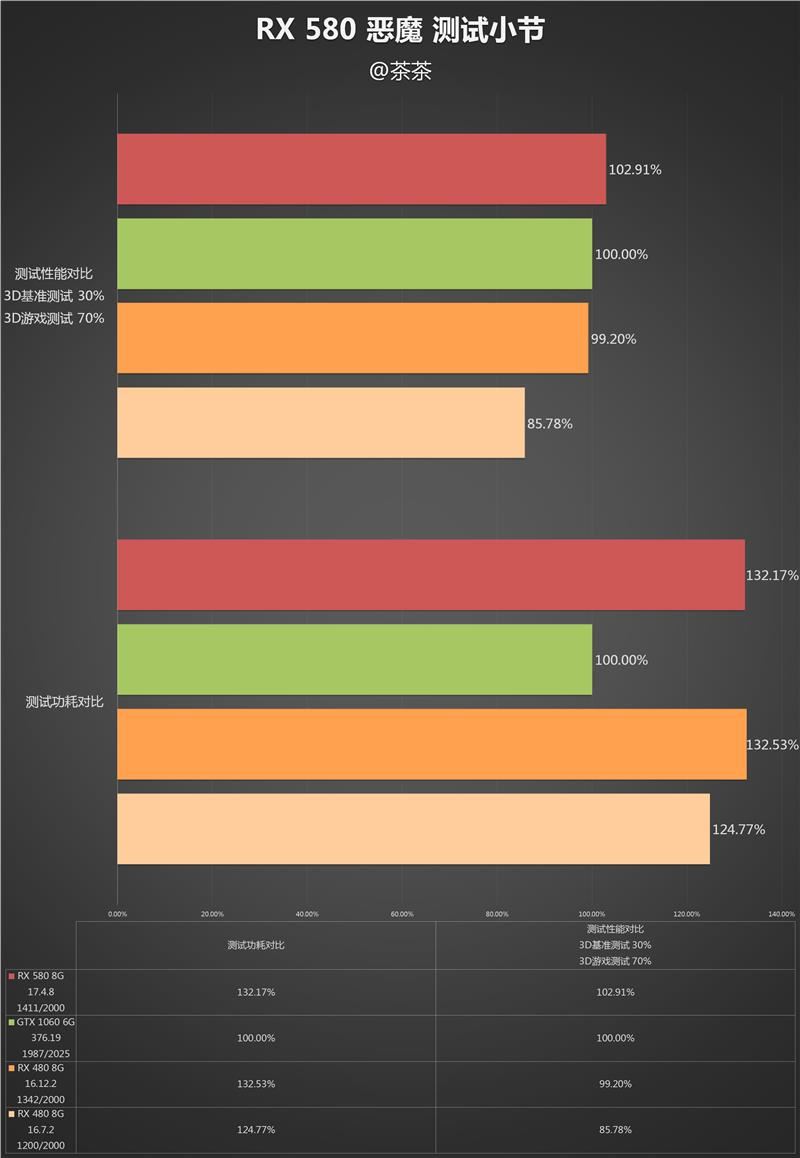

这边对比一下我这段时间以来测试过的显卡，图中不包含功耗测试的测试都是之前用6700K测试的。
简单总结：
关于显卡的性能：
RX 590会比RX 580提升10%左右，目前RX 590+RX 580 2048sp在性能上基本可以保证对GTX 106X家族的压制。
关于显卡的功耗：
功耗上RX 590还是维持在RX 580的水平，相比于业界先进的水准还是有差距的。
关于显卡的做工：
XFX这张黑狼总体做工上没有明显的瑕疵，核心供电部分方案和用料比较良心。
关于显卡的散热：
显卡的散热还是够用的，不过如果可以再拉长一些，扩大散热面积，会有更好的散热效果。
总体来说，RX 590算是一次比较中规中矩的升级，在不增加功耗的前提下提升了10%左右的性能，可见AMD抛弃GF是一个正确的决定，也印证了为什么主机厂商会中意于台积电的工艺。
后续也非常的明显，AMD亟需更新架构，在与女朋友挥手告别之后，要尽快替换掉延续多年的GCN架构，这样就可以让显卡如VEGA 56一样，在能耗比上与NV比肩，将显卡市场拉回双强竞争的时代。
