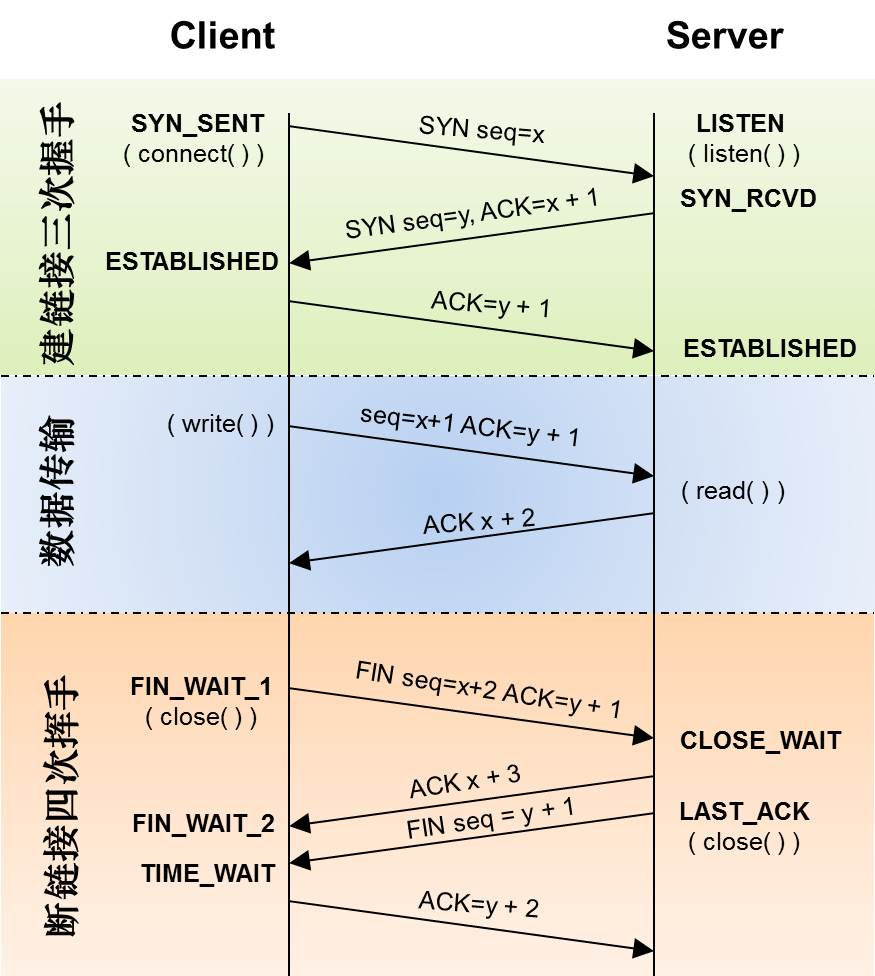

本文通过两个图来梳理TCP-IP协议相关知识。TCP通信过程包括三个步骤：建立TCP连接通道，传输数据，断开TCP连接通道。如图1所示，给出了TCP通信过程的示意图。
图1 TCP 三次握手四次挥手
图1主要包括三部分：建立连接、传输数据、断开连接。
1)建立TCP连接很简单，通过三次握手便可建立连接。
2)建立好连接后，开始传输数据。TCP数据传输牵涉到的概念很多：超时重传、快速重传、流量控制、拥塞控制等等。
3)断开连接的过程也很简单，通过四次握手完成断开连接的过程。
三次握手建立连接：
第一次握手：客户端发送syn包(seq=x)到服务器，并进入SYN_SEND状态，等待服务器确认；
第二次握手：服务器收到syn包，必须确认客户的SYN（ack=x+1），同时自己也发送一个SYN包（seq=y），即SYN+ACK包，此时服务器进入SYN_RECV状态；
第三次握手：客户端收到服务器的SYN＋ACK包，向服务器发送确认包ACK(ack=y+1)，此包发送完毕，客户端和服务器进入ESTABLISHED状态，完成三次握手。
握手过程中传送的包里不包含数据，三次握手完毕后，客户端与服务器才正式开始传送数据。理想状态下，TCP连接一旦建立，在通信双方中的任何一方主动关闭连接之前，TCP 连接都将被一直保持下去。
传输数据过程：
a.超时重传
超时重传机制用来保证TCP传输的可靠性。每次发送数据包时，发送的数据报都有seq号，接收端收到数据后，会回复ack进行确认，表示某一seq号数据已经收到。发送方在发送了某个seq包后，等待一段时间，如果没有收到对应的ack回复，就会认为报文丢失，会重传这个数据包。
b.快速重传
接受数据一方发现有数据包丢掉了。就会发送ack报文告诉发送端重传丢失的报文。如果发送端连续收到标号相同的ack包，则会触发客户端的快速重传。比较超时重传和快速重传，可以发现超时重传是发送端在傻等超时，然后触发重传；而快速重传则是接收端主动告诉发送端数据没收到，然后触发发送端重传。
c.流量控制
这里主要说TCP滑动窗流量控制。TCP头里有一个字段叫Window，又叫Advertised-Window，这个字段是接收端告诉发送端自己还有多少缓冲区可以接收数据。于是发送端就可以根据这个接收端的处理能力来发送数据，而不会导致接收端处理不过来。 滑动窗可以是提高TCP传输效率的一种机制。
d.拥塞控制
滑动窗用来做流量控制。流量控制只关注发送端和接受端自身的状况，而没有考虑整个网络的通信情况。拥塞控制，则是基于整个网络来考虑的。考虑一下这样的场景：某一时刻网络上的延时突然增加，那么，TCP对这个事做出的应对只有重传数据，但是，重传会导致网络的负担更重，于是会导致更大的延迟以及更多的丢包，于是，这个情况就会进入恶性循环被不断地放大。试想一下，如果一个网络内有成千上万的TCP连接都这么行事，那么马上就会形成“网络风暴”，TCP这个协议就会拖垮整个网络。为此，TCP引入了拥塞控制策略。拥塞策略算法主要包括：慢启动，拥塞避免，拥塞发生，快速恢复。
四次握手断开连接：
第一次挥手：主动关闭方发送一个FIN，用来关闭主动方到被动关闭方的数据传送，也就是主动关闭方告诉被动关闭方：我已经不会再给你发数据了(当然，在fin包之前发送出去的数据，如果没有收到对应的ack确认报文，主动关闭方依然会重发这些数据)，但此时主动关闭方还可以接受数据。
第二次挥手：被动关闭方收到FIN包后，发送一个ACK给对方，确认序号为收到序号+1（与SYN相同，一个FIN占用一个序号）。
第三次挥手：被动关闭方发送一个FIN，用来关闭被动关闭方到主动关闭方的数据传送，也就是告诉主动关闭方，我的数据也发送完了，不会再给你发数据了。
第四次挥手：主动关闭方收到FIN后，发送一个ACK给被动关闭方，确认序号为收到序号+1，至此，完成四次挥手。

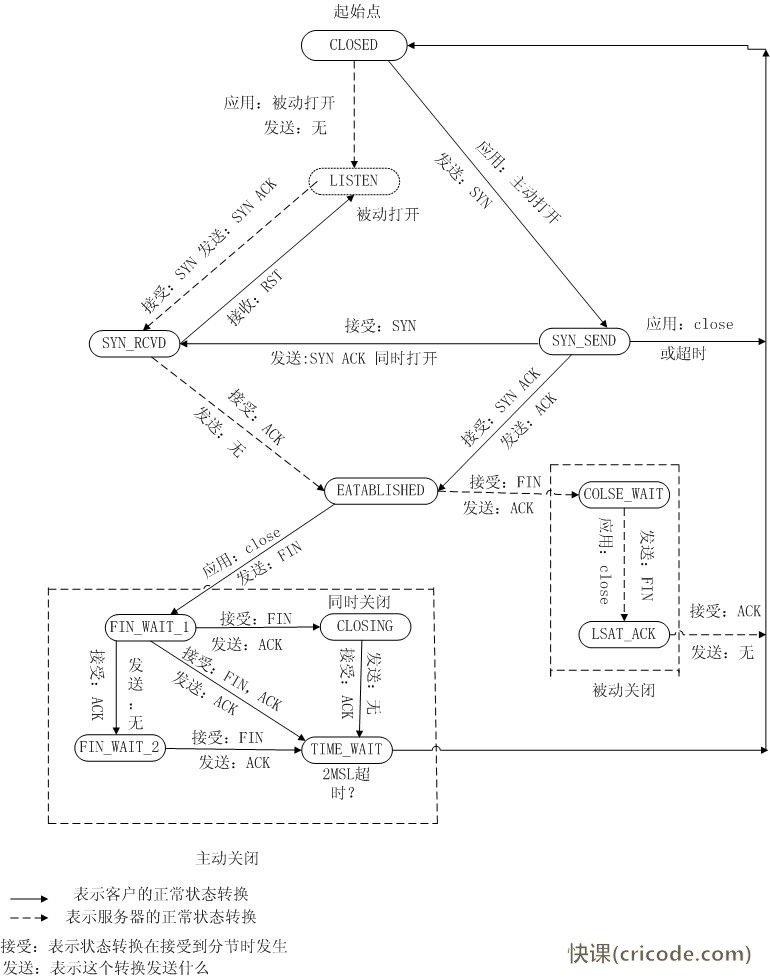

图2给出了TCP通信过程中的状态转移图，理解此图是我们理解TCP-IP协议的关键。
图2 TCP状态转移图
状态图详细解读：
1.CLOSED：起始点，在超时或者连接关闭时候进入此状态。
2.LISTEN：服务端在等待连接过来时候的状态，服务端为此要调用socket，bind,listen函数，就能进入此状态。此称为应用程序被动打开（等待客户端来连接）。
3.SYN_SENT:客户端发起连接，发送SYN给服务器端。如果服务器端不能连接，则直接进入CLOSED状态。
4.SYN_RCVD：跟3对应，服务器端接受客户端的SYN请求，服务器端由LISTEN状态进入SYN_RCVD状态。同时服务器端要回应一个ACK，同时发送一个SYN给客户端；另外一种情况，客户端在发起SYN的同时接收到服务器端得SYN请求，客户端就会由SYN_SENT到SYN_RCVD状态。
5.ESTABLISHED：服务器端和客户端在完成3次握手进入状态，说明已经可以开始传输数据了。
以上是建立连接时服务器端和客户端产生的状态转移说明。相对来说比较简单明了，如果你对三次握手比较熟悉，建立连接时的状态转移还是很容易理解。
