图解八种家庭网络常规布局优缺点

　　家庭网络布局各式各样，不计其数。幸好，大部分的布局都是从一系列基本布局变化而来。这里介绍的常规布局包含了每种无线，有线以及混合型家庭网络，也列出了每种网络图解的优缺点。

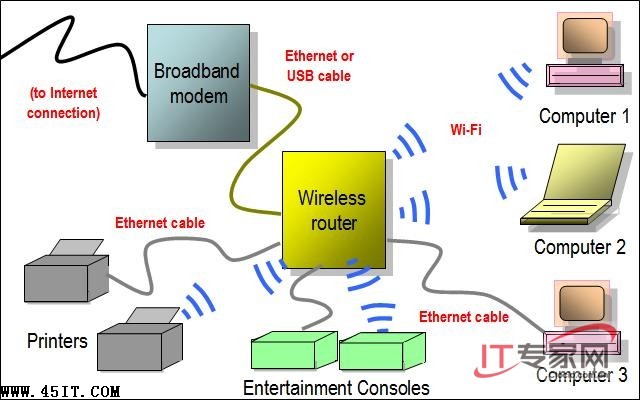

　　1.无线路由网络图解

　　在此布局中WiFi无线网络路由是网络的中心设备。
　　


　　图一

　　所有连接到无线路由的设备必须具备一个网络适配器。如图所示，宽带调制解调器可允许高速网络共享。

　　无线路由可以让多台电脑通过WiFi来连接。几乎所有家用路由都可以支持常见的无线设备。但是，如果所有WiFi电脑试图同时使用网络，那么网络性能就会降低。

　　许多无线路由都可以支持四个有线设备通过以太电缆进行连接。初次安装此类家庭网络，需临时将一台电脑连接到无线路由上，以支持无线功能的初始配置。随后便可以选择使用以太网连接。当电脑，打印机或其他设备缺少WiFi功能或无法接收路由发出的无线信号，那么可选用永久性以太网连接。

　　可选组件——打印机，游戏控制板和其他娱乐设备属于可选组件。

　　局限性??——网络WiFi端口只对无线路由范围内的网络有作用。WiFi设备的范围取决于多种因素，包括家庭布局和无线电干扰等。如果无线路由不能支持用户所需的以太网连接，就要添加类似网络交换机的二级设备以便扩展布局的有线端口。

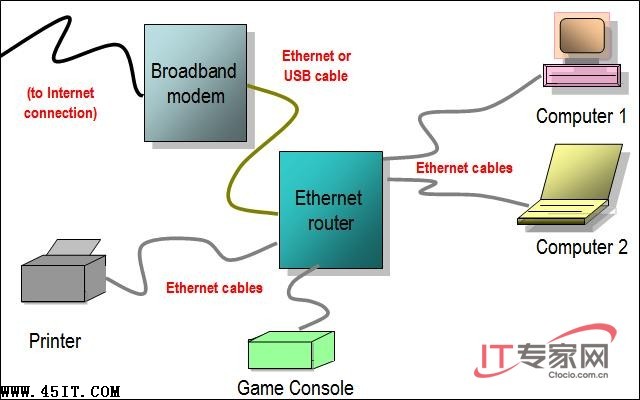

　　2.以太网路由网络图解

　　此图解示范了有线网络路由作为家庭网络中心设备的布局。



　　图二

　　大多数有线网络路由允许四台设备连接到网络。所有连接到以太网路由的设备必须具备一个以太网网络适配器。

　　可选组件——打印机，游戏控制板和其他娱乐设备属于可选组件。

　　局限性——如果以太网路由不能提供足够的以太网连接，可以添加类型网络交换机的二级设备以扩展布局。

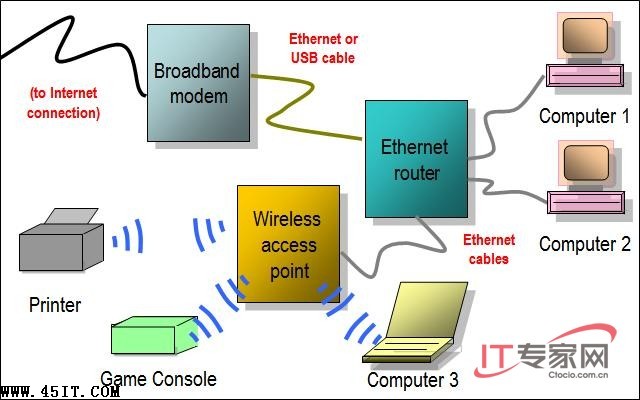

　　3.以太路由/无线接入点混合型网络图解

　　此图解展示了由有线网络路由和无线接入点组成的混合型家庭网络布局。

　　图三

　　大多数有线路由都允许同时接入四台设备。无线接入点需要使用其中一个端口，但是它又可以提供更多端口供WiFi设备联网。

　　几乎每种家庭网络中的无线接入点都可让多个无线设备接入网络。但是，如果所有WiFi电脑都同时使用此网络，势必会降低网络性能。

　　所有接入以太路由的设备须具备一个以太网络适配器。所有接入无线接入点的设备须具备一个WiFi网络适配器。

　　可选组件——打印机，游戏控制板和其他娱乐设备的连接属于可选组件。

　　可以对连接到路由和无线接入点的设备进行选择。可能需要添加额外的网络适配器来转换以太网设备，尤其是打印机和游戏控制板，以使其能无线联网。

　　局限性——WiFi端口只在接入点的信号范围内有效。如果无线路由不能提供足够连接，可添加二级设备。

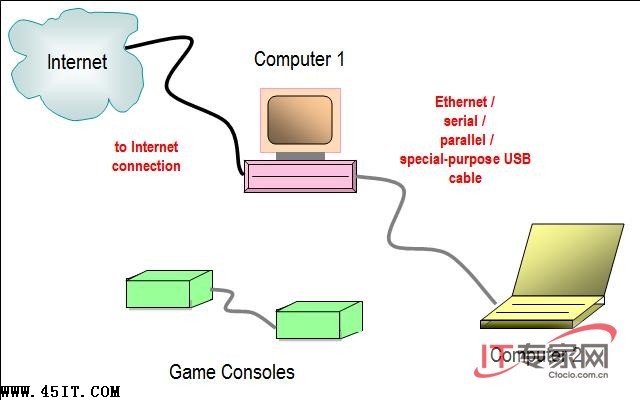

　　4.直联网络图解

　　此图解示例了一个没有中心设备的直联网络。

　　图四

　　直联网络可以通过若干种类的电缆布控实现，其中以太电缆是最常见的，但是也有其他的替代物可供选择，如RS-232系列电缆和平行电缆。直联常用于游戏控制板，目的是二人同时游戏的需要。

　　可选组件??——若连接到互联网，则要求网络中的电脑具备两个网络适配器——一个用来支持网络连接，另一个用来支持第二台电脑。此外，需将互联网连接共享软件安装到电脑中，以使第二台电脑与互联网相连。如果不需要连接到互联网，那么就不需要考虑这么多。

　　局限性——直联网络仅适用于独立的两台电脑或设备。此网络中不能加入其他设备。

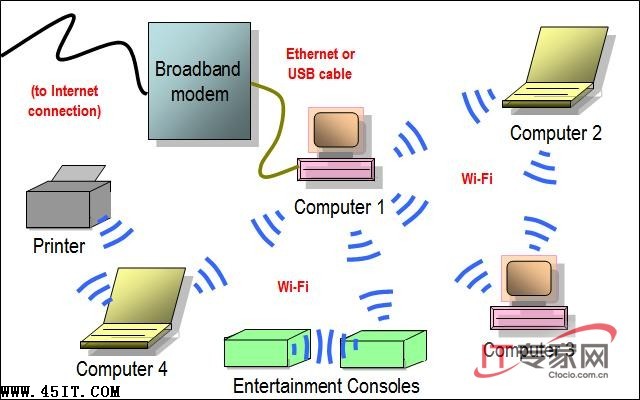

　　5.Ad Hoc无线网络图解

　　此图解示例了一个Ad Hoc无线网络布局。

　　图五

　　使用Ad Hoc WiFi模式减少了对网络路由或是无线接入点的需要。使用Ad Hoc无线，用户就可以将电脑连接起来，而不需要连接到中央位置。大多数使用Ad Hoc 的用户要避免潜在的安全问题。

　　可选组件?——打印机，游戏控制板和其他娱乐设备是可选组件。

　　局限性——所有通过Ad Hoc无线连接的设备必须具备一个WiFi网络适配器。这些适配器必须配置成Ad Hoc模式。

　　由于此布局比较灵活，因此，Ad Hoc WiFi网络的安全保障难度比使用中央无线路由或接入点的网络的难度要大。

　　Ad Hoc WiFi网络最大支持11Mbps的带宽，而其他WiFi网络或许可以指出54Mbps甚至更大的流量。

　　6.以太网集线器或交换机网络图解

　　此图解示例了一个使用以太集线器或交换机的家庭网络。

　　图六

#p#
　　以太集线器和交换机可让多台有线连接的电脑联网。大多数以太集线器和交换机都可支持四个设备的连接。

　　可选组件——打印机，游戏控制板和其他娱乐设备是可选组件。

　　可以将额外的集线器和交换机并入上图中的基础布局。相互连接集线器和交换机可以扩展网络中支持的电脑数量。

　　局限性——所有连接到集线器或交换机的电脑必须具备一个以太网网络适配器。

　　如上图所示，不同于网络路由，以太集线器和交换机不能直接进行互联网连接。相反，还要指定一台电脑控制互联网连接，这样其他电脑都可以通过该电脑连接到互联网。可将互联网连接共享软件安装到每台电脑上来满足这一需求。

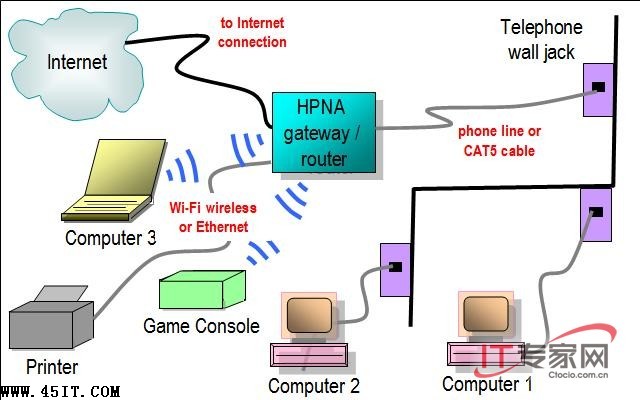

　　7.电话线家庭网络图解

　　此图是一个使用家庭电话线网络联盟设备创建家庭网络的示意图。

　　图七

　　电话线网络利用普通居民电话线路来承载网络通信。和以太网或WiFi网络一样，电话线网络要求每个设备都安装有一个可兼容的电话线网络适配器。这些适配器通过普通电话线连接。

　　多台电脑通过电话线连接时，要创建一个中心电脑网关。网关代表着网络中连接互联网的基本设备。少数家庭网络路由模式支持现在的电话网络。否则，用户必须指定一台电脑作为网关，然后再该电脑上安装两个网络适配器，以起到网关的作用。由于所选设备的种类不同，所以可以创建由电话线，以太网或WiFi设备共同组成的混合网络。

　　家庭电话线网络联盟(HomePNA)开发了兼容式电话线设备必须支持的技术标准。

　　可选组件——如上所述，创建电话线家庭网络时，可以选择一个网络路由。电话线网络不需要考虑住户是否订购了本地电话服务或是DSL互联网服务。

　　局限性——HomePNA电话线网络没有WiFi或以太网那样流行。电话线网络的产品也不容易找到，因此其可选模式也比较少。

　　所有电话线网络设备必须连接到住户的同一电路中。特别是，如果用户安装了两条电话线，就只能选择其中的一条来连接所有设备。

　　HomePNA 2.0的最大带宽可达10Mbps。而HomePNA 3.0的最大传输速率可达 128Mbps。

　　8.电力家庭网络图解

　　此图是一个使用电力线设备创建电力家庭网络的示意图。

　　电力线网络利用普通居民电路来承载家庭网络流量。可用的电力设备包括网络路由，网络桥接装置及其他适配器。

　　要连成电力网络，适配器的一端要与一标准电力插座连接，而其他端口要连接到某设备的网络端口(通常是以太网或USB)。所有连接的设备共享一个通信线路。

　　电源线家庭网络联盟开发了兼容式电力设备支持的技术标准。

　　可选组件——并非家庭网络中的所有设备都要连接到电力路由上;以太网或WiFi设备可加入此类网络中组成混合网络。例如，WiFi电力桥接装置可被选择性地插入电源，然后连接无线设备，并依此类推到其他电力网络中的设备。

　　局限性——电力网络不及以太网或WiFi普遍。电力网络的产品也较少，因此可选模式也少。

　　如果设备插入电源板或延长线路，则会影响电力网络的可靠性，应直接插入壁装电源插座。安装了多条线路的居民家中，所有的设备必须连接在相同线路里。

　　HomePlug 1.0版本支持的最大带宽为 14Mbps，而HomePlug AV标准的速率可达 100Mbps。电线质量会影响电力网络的传输性能。
