UG10.0中想要建模雪佛兰车标，该怎么创建呢？下面我们就来看看ug建模雪佛兰车标的教程。

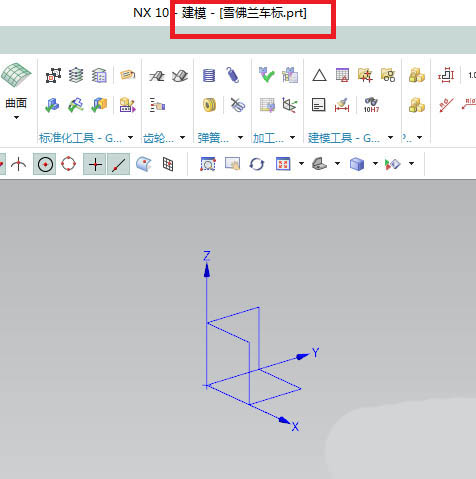

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，然后另存为“雪佛兰车标”。

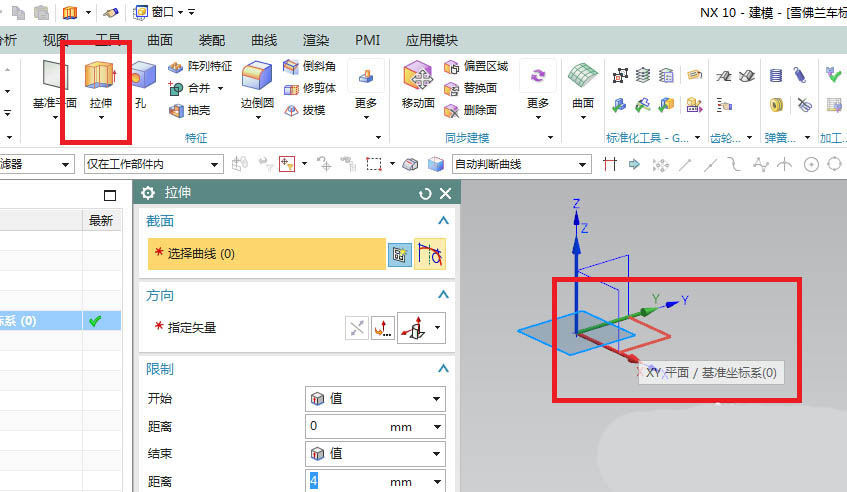

2、如下图所示，点击工具栏中的拉伸图标，点击基准坐标系中的XY平面。

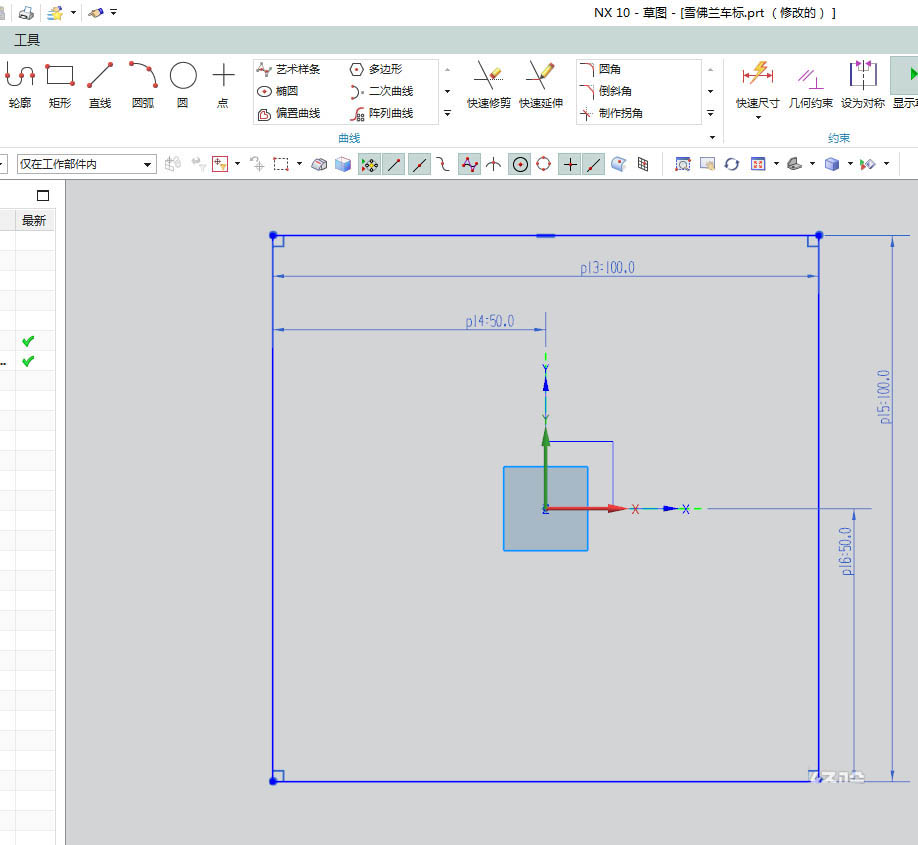

3、如下图所示，进入草图，激活矩形命令，画一个矩形，双击修改矩形尺寸：100x100、50、50

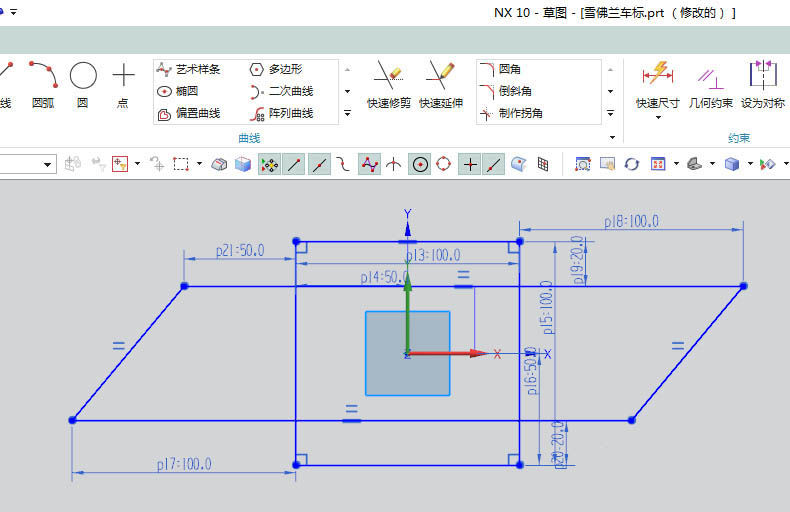

4、如下图所示，激活轮廓命令，画一个封闭的四边形，添加几何约束，形成一个平行四边形，激活快速尺寸命令，标注尺寸，确定最后的形状。

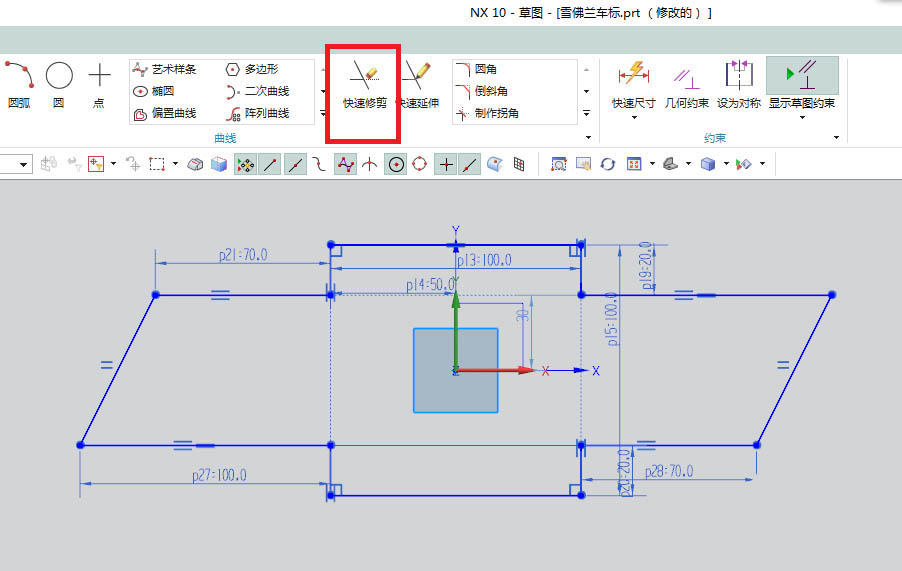

5、如下图所示，再修改一下尺寸，确定一下形状，然后激活快速修剪命令，将重合的部分线段修剪掉，点击完成，退出草图。

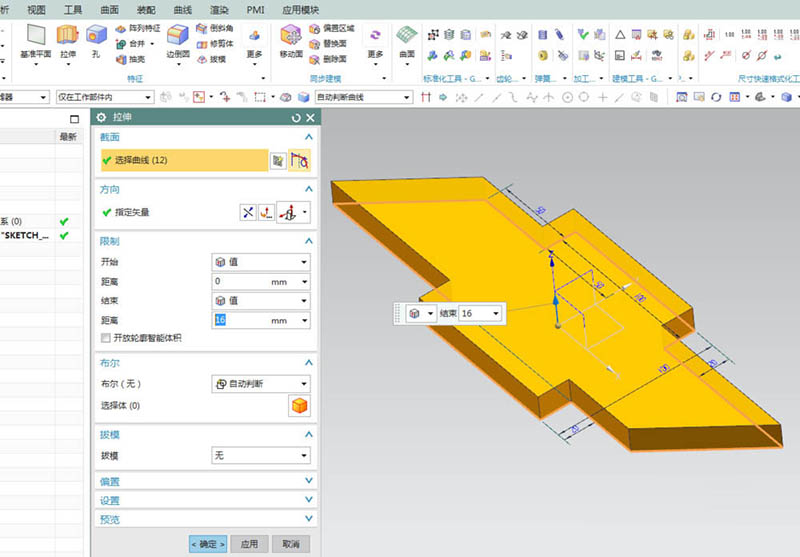

6、如下图所示，回到拉伸对话框，设置距离：从0开始，16结束，点击确定。

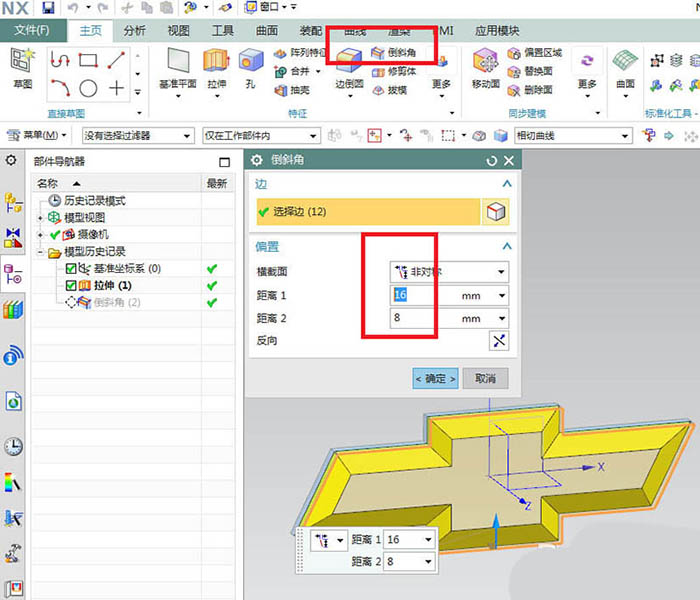

7、如下图所示，点击工具栏中的倒斜角命令，然后点击实体中的边线，设置偏置横截面为“非对称”，距离1为16，距离2为8，点击确定

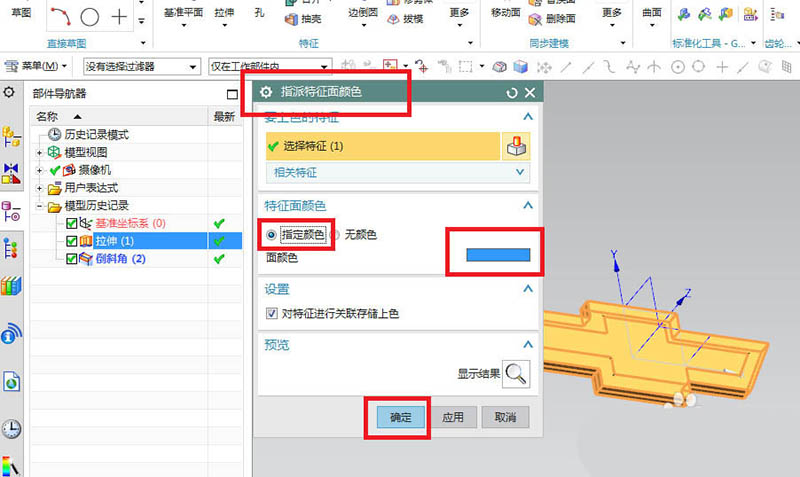

8、如下图所示，选中拉伸特征，指定特征颜色，选定颜色，点击确定。

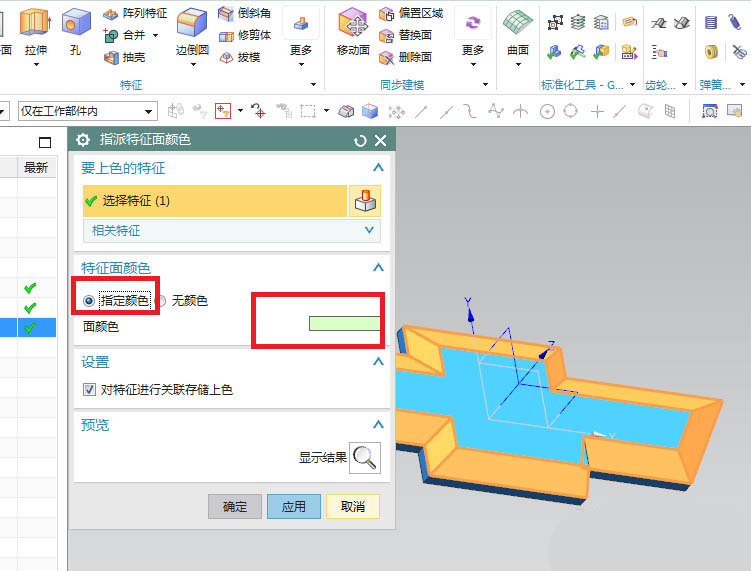

9、如下图所示，选中倒斜角特征，指派特征颜色，指定颜色，点击确定。

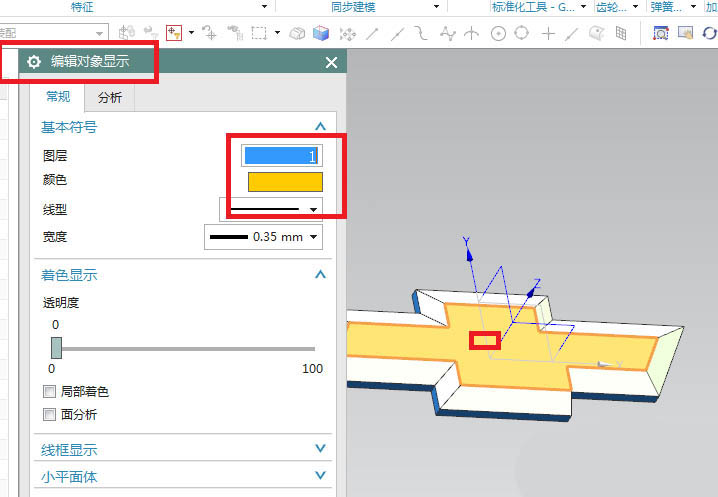

10、如下图所示，选中实体的上平面，点击“编辑对象显示”，指定颜色为黄色，点击确定。

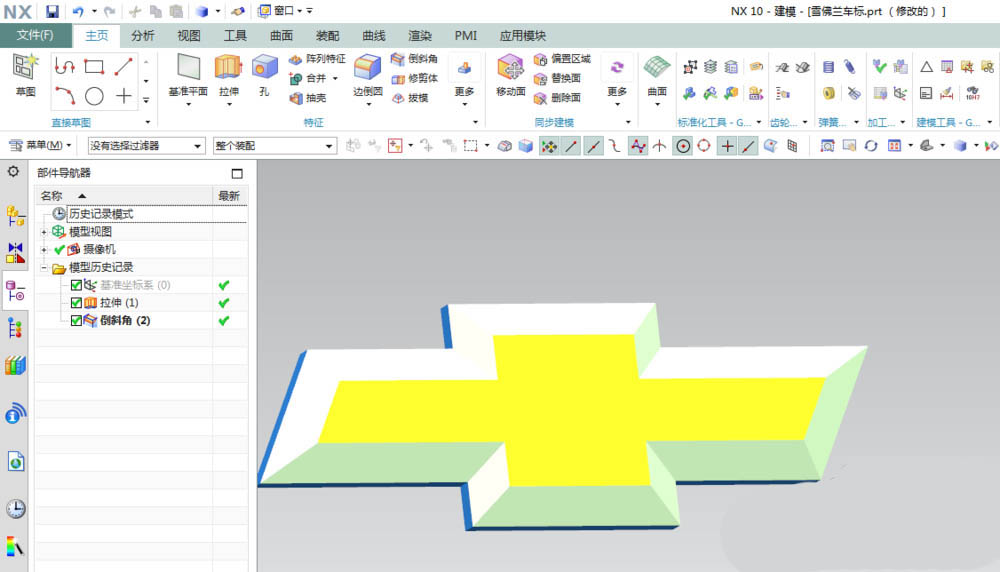

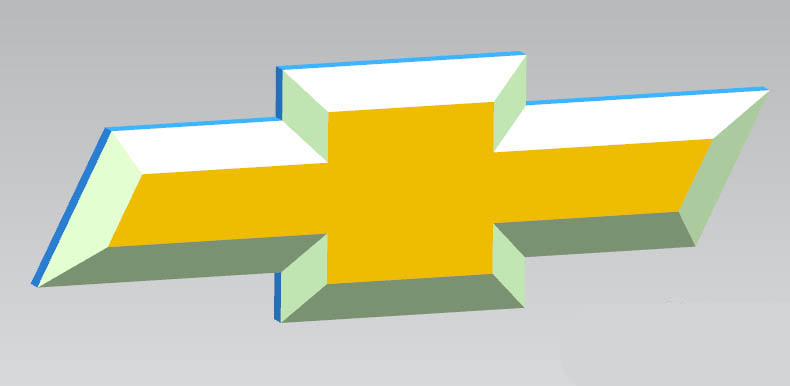

11、如下图所示，隐藏基准坐标系，将显示改成着色。
以上就是ug雪佛兰logo的建模方法，希望大家喜欢，请继续关注脚本之家。
