Proe中可以建模很多模型，今天我们就来看看使用尺寸阵列旋转楼梯的教程，详细请看下文介绍。
1、新建一个零件。

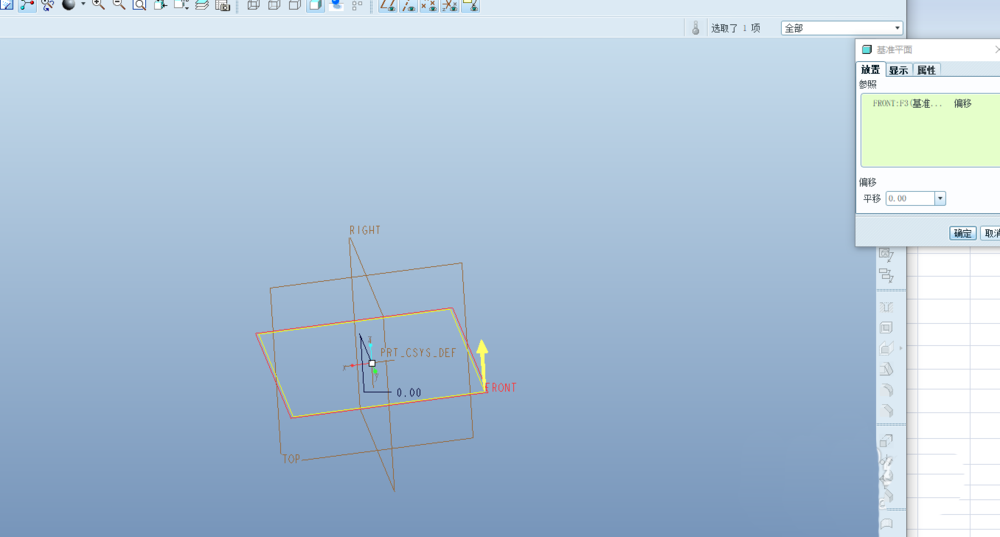

2、点击基准平面工具，选择FRONT平面作为参照平面，创建DTM1平面，如下图所示。

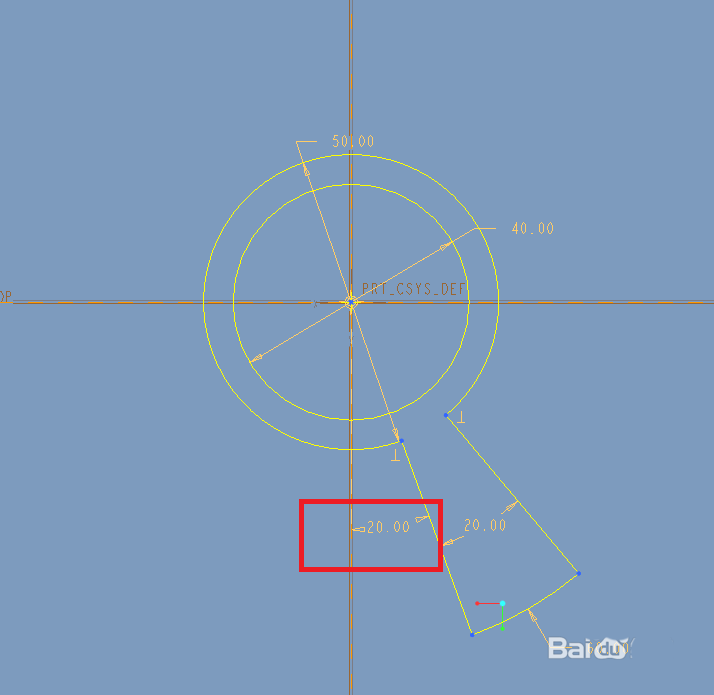

3、在DTM1平面绘制如下截面。注意下图红色方框中的尺寸为下面阵列的驱动尺寸。
4、拉伸长度为5。

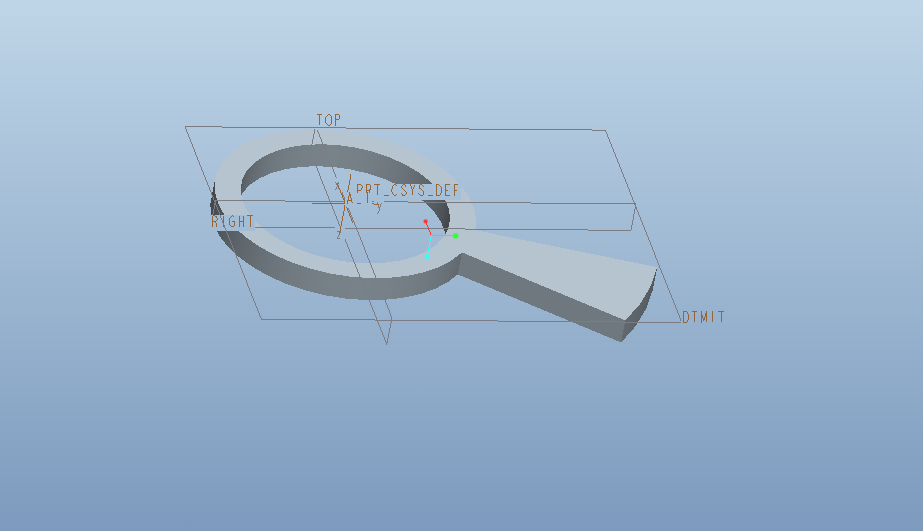

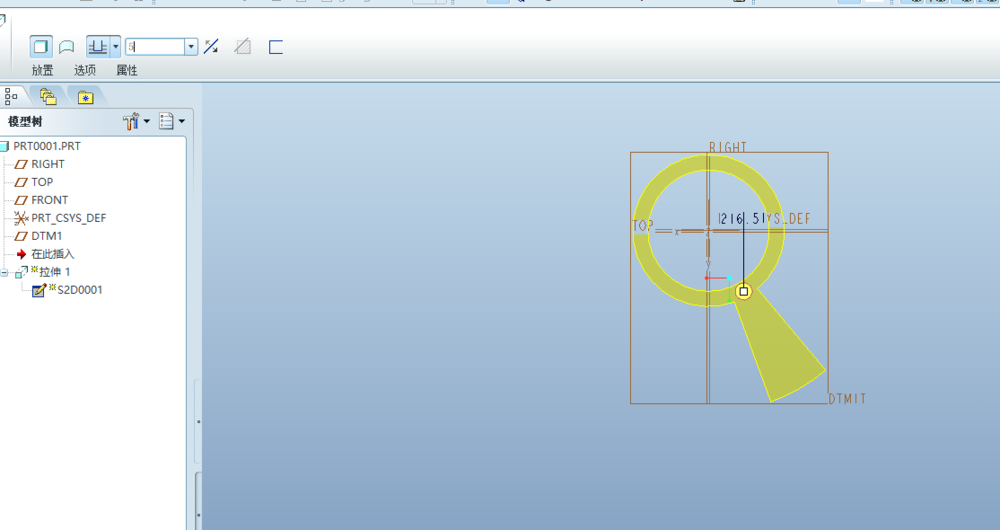

5、完成。

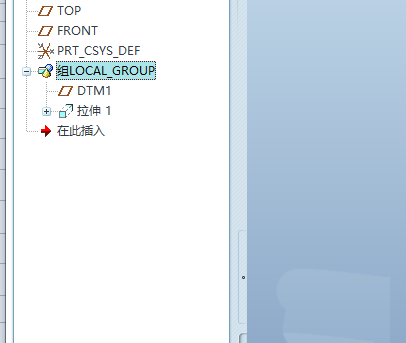

6、选择拉伸特征和DTM1鼠标右击选择【组】，这样就可以将这两个特征放到同一个图层中，便于我们选择二者所包含的尺寸。

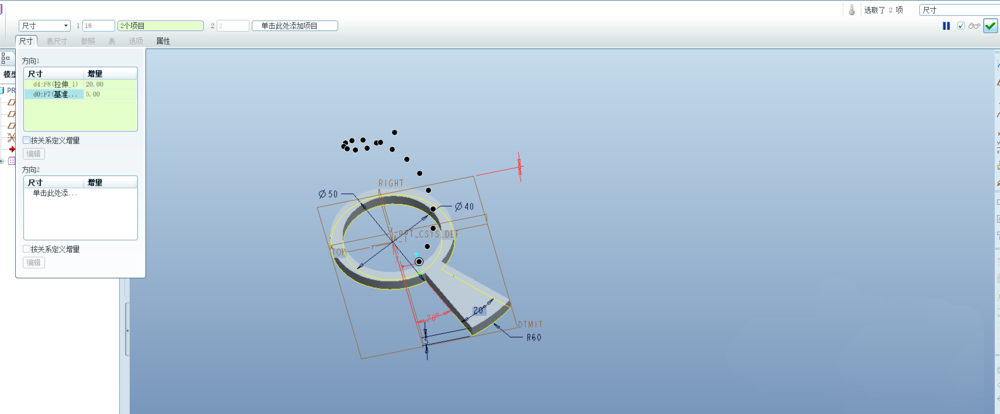

7、选择【组LOCAL_GROUP】，鼠标右击选择【阵列】，阵列类型为【尺寸】，在方向1内，按住CTRL键，选择第3步红色方框中的尺寸和DTM1的偏移尺寸设置好数量和增量尺寸。如下图。

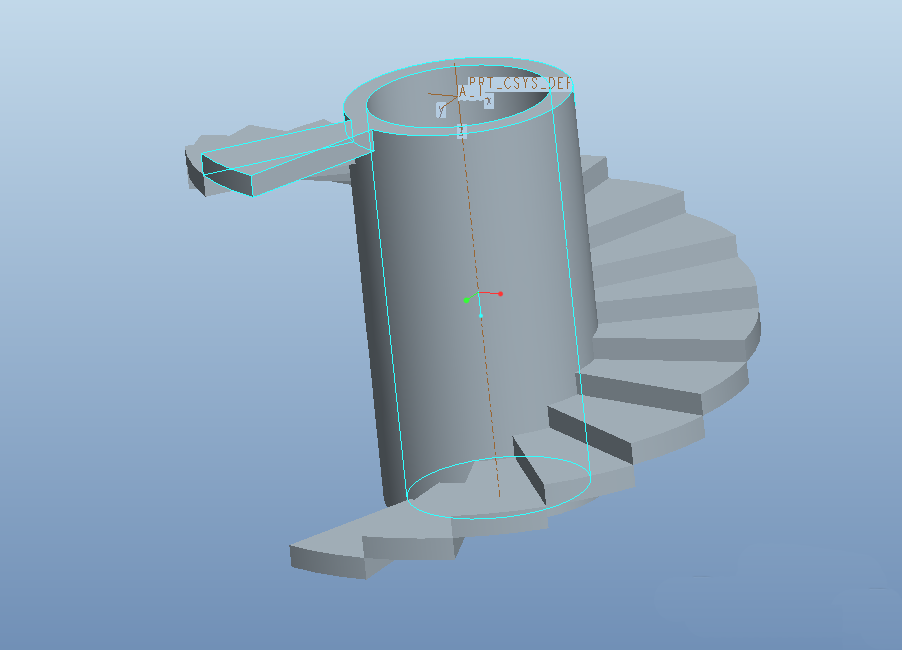

8、完成。
以上就是Proe快速阵列旋转楼梯模型的教程，希望大家喜欢，请继续关注脚本之家。
