solidworks设计软件做工程图的时候，有时候需要修改工程图的图框线条大小和颜色，怎么修改呢？关键点01：打开线型小工具条；关键点02，进入编辑图纸格式中修改。下面我们就来看看详细的教程。

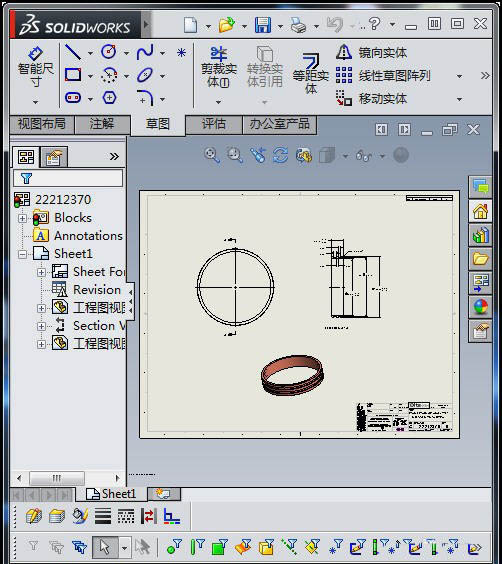

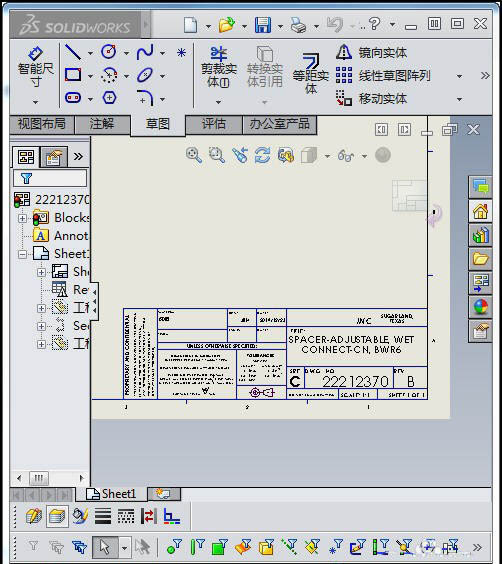

1、打开一个工程图，如图

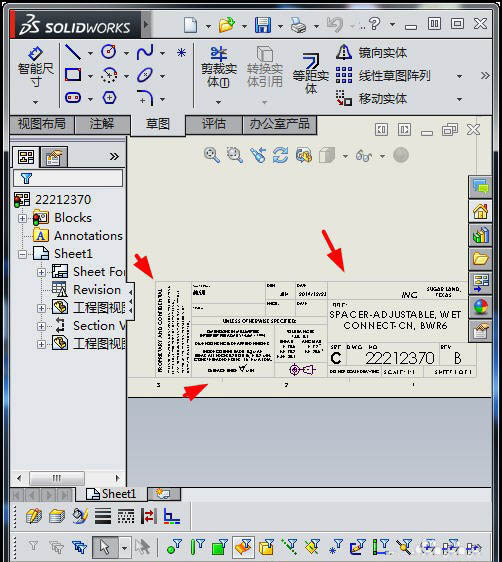

2、这里的工程图是使用的A3图框，放大之后查看图框，我现在就要修改红色标记这些图框的线条粗细和颜色，如图

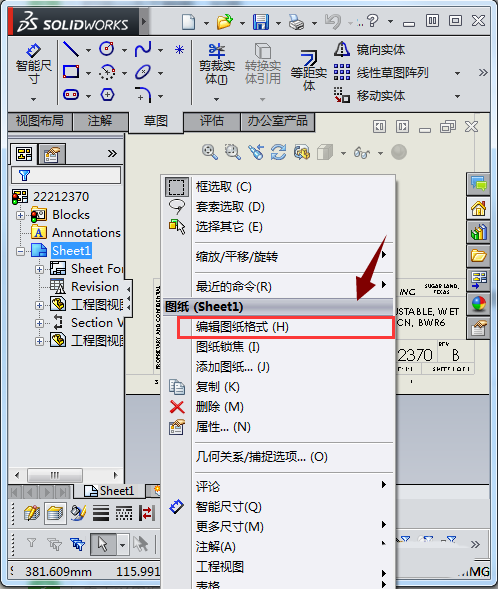

3、在工程图上点击鼠标右键，弹出下拉菜单，选择编辑图纸格式，如图
4、进入编辑图纸格式后，我们要修改蓝色的图框线条和黑色的边框线条，如图

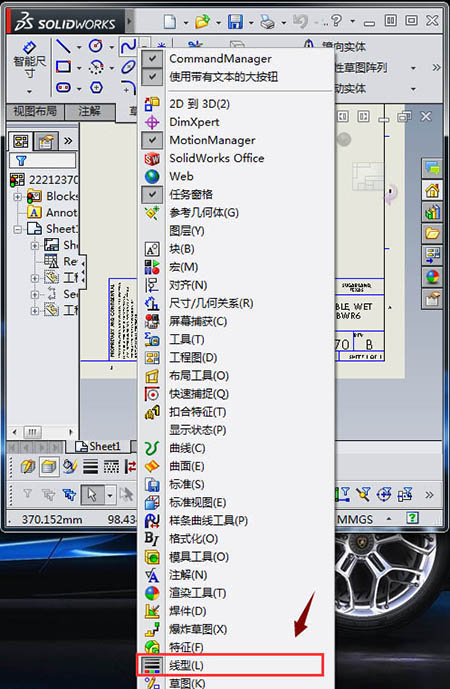

5、鼠标在工具栏上点击右键，弹出很长的下拉菜单，打开线型工具条，如图

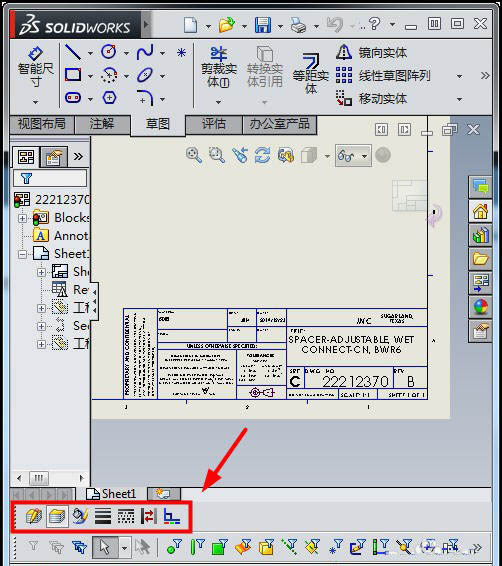

6、打开的线型工具条就出现了，可以随意拖动到任何位置，笔者一般放在下面，方便操作，如图

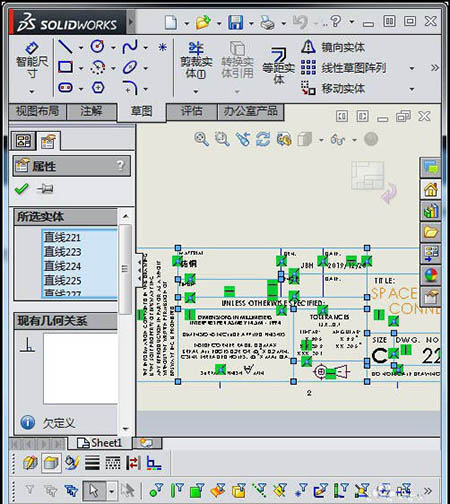

7、按住ctrl键，选择要修改的线条，如图

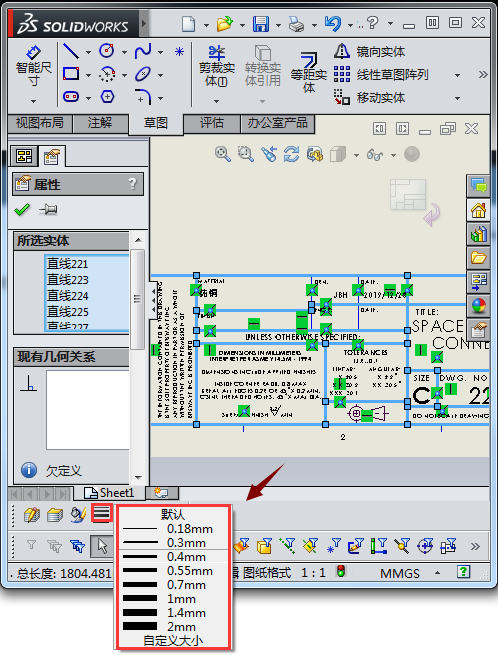

8、点击线型小工具上的线宽按钮，选择合适的线宽，如图

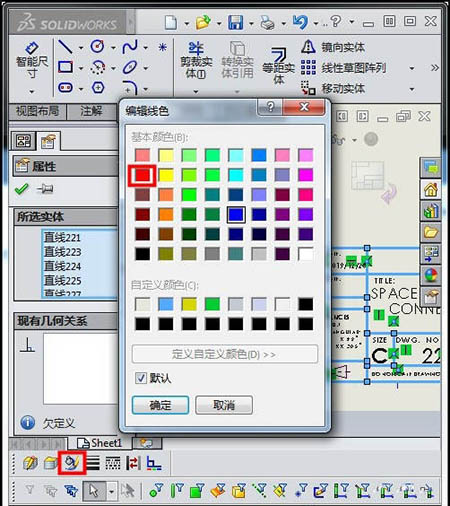

9、再选择颜色按钮，我这里选择红色作为例子，如图

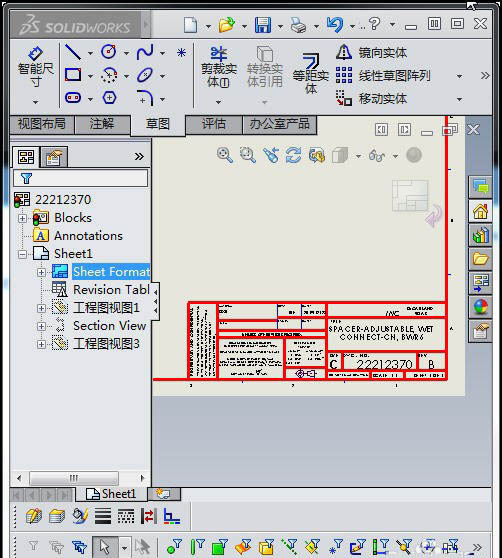

10、图框线条的颜色和粗细已经改变了，如图
以上就是solidworks工程图设置图框线条颜色和粗细的教程，希望大家喜欢，请继续关注脚本之家。
