缩水率是设计塑胶制品一定要关注到的因素。当想要生产的制品拥有设计图纸中确定的数值时，在将产品图转为模具图时就要加入缩水率了。在ug中想要给模型加入缩水率，该怎么添加呢？下面我们就来看看详细的的教程。

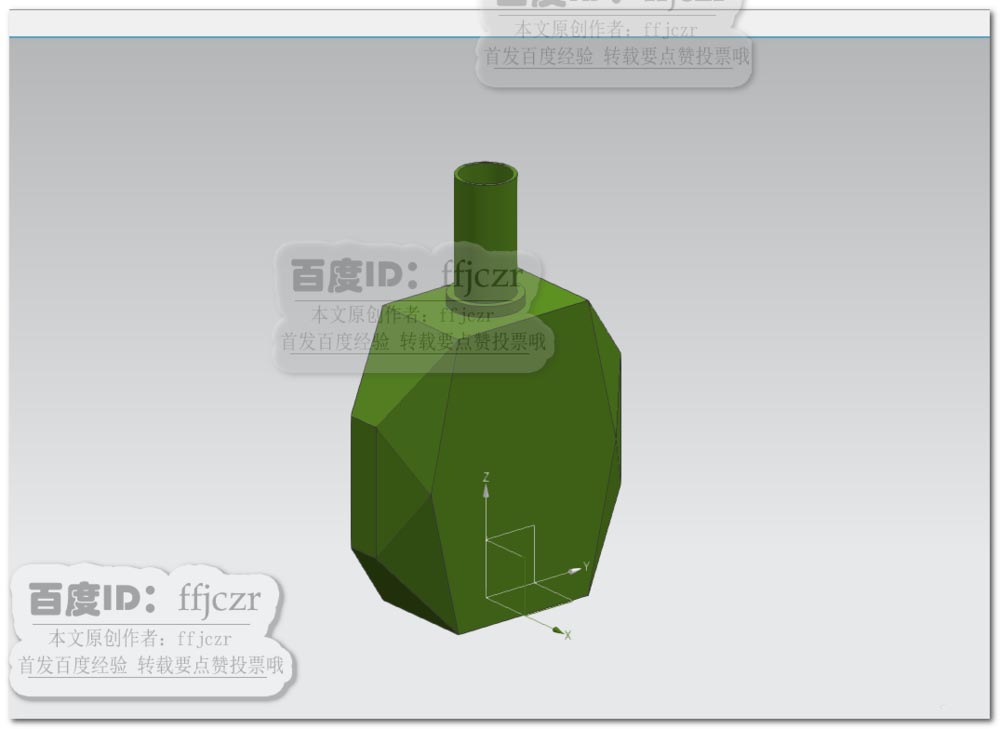

模型为一个较小的塑胶瓶子，产品较小时缩水率的影响也会小。在这里不讨论其影响的确定数值。只说明如何将缩水率加入到产品模型中。
首先，来明确一下缩水率的意思。塑胶通过热熔后导入到模具中，经过高压气体的鼓吹，塑料在模型中成型；开模后经过冷却得到原产品。所以在模具成型到冷却得到产品的过程中，会因塑料材质的不同得到与模具尺寸不同的产品。一般来说都是模具尺寸略大于产品尺寸。

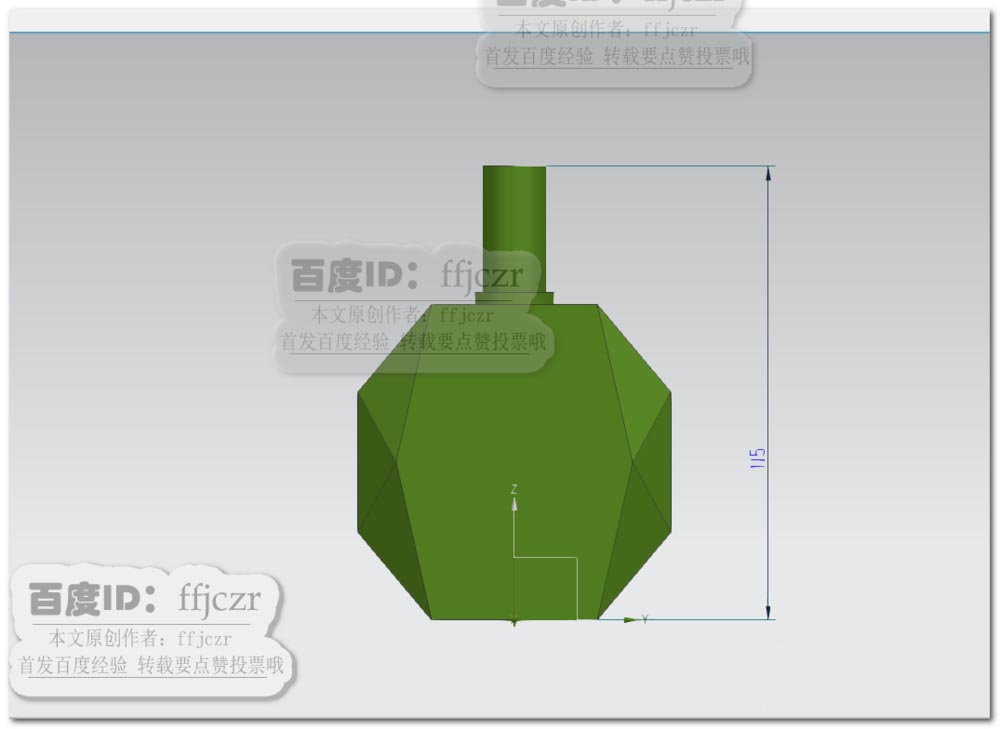

查看模型原本的设计尺寸。这里只选择模型的总高来说明，总高为115。可以通过以下二种方法来添加缩水率。这里用的缩水率为1.01（相应材质实际数值可到网上查找）。
方法一：缩放体

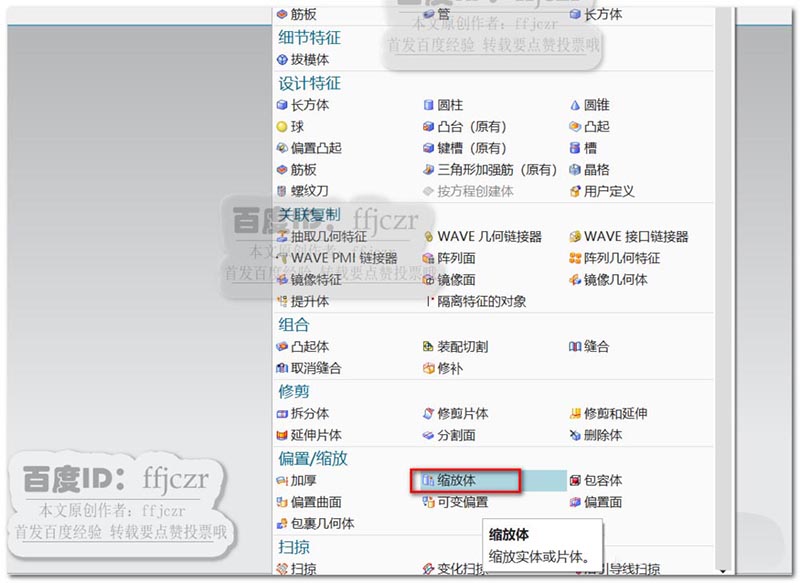

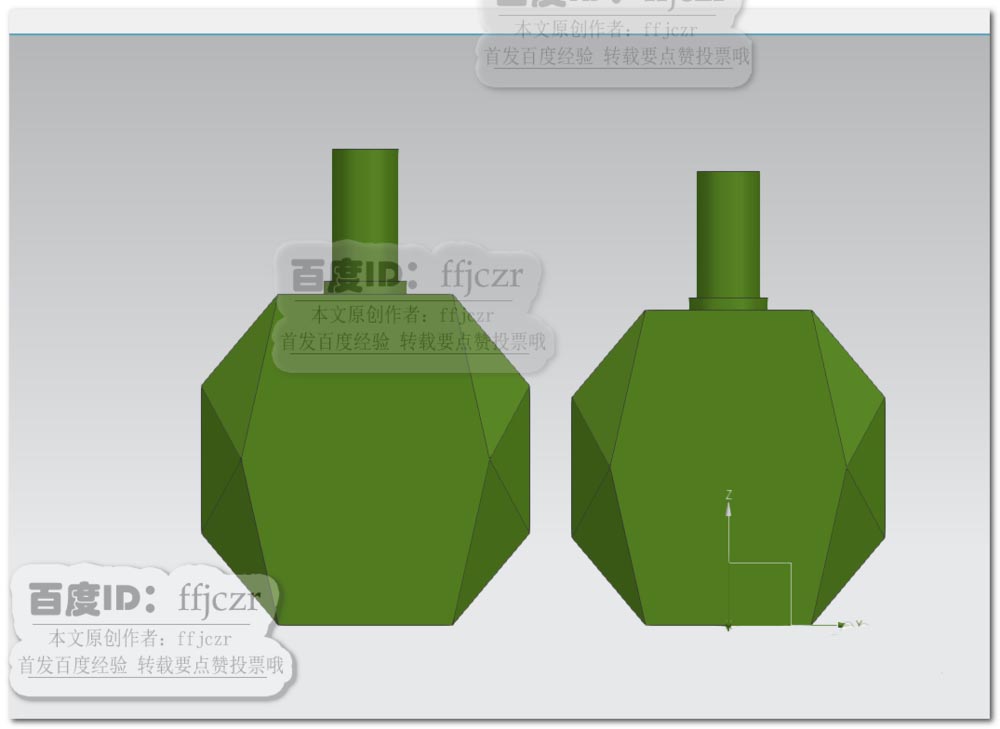

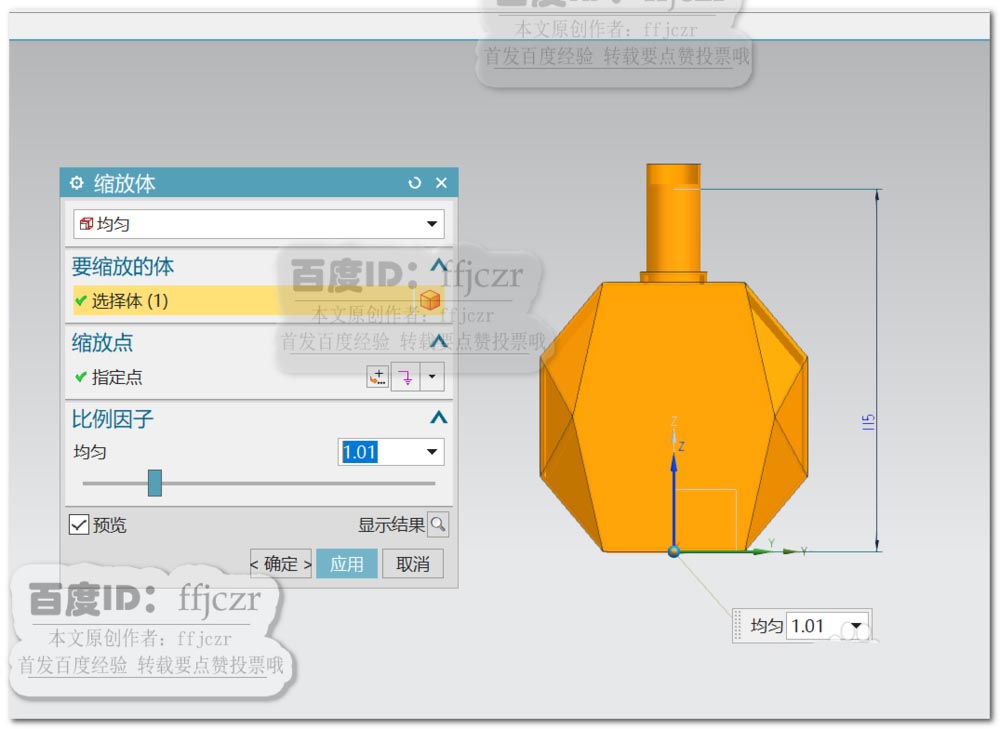

点开主面选项卡中的更多，找到缩放体，在缩放对话框的比例因子中输入1.01，进行均匀缩放。确定后即可得到一个模具模型。如图所示。
这二种方法都能得到加入缩水率的模具产品，可根据实际需要选用。
方法二：变换。

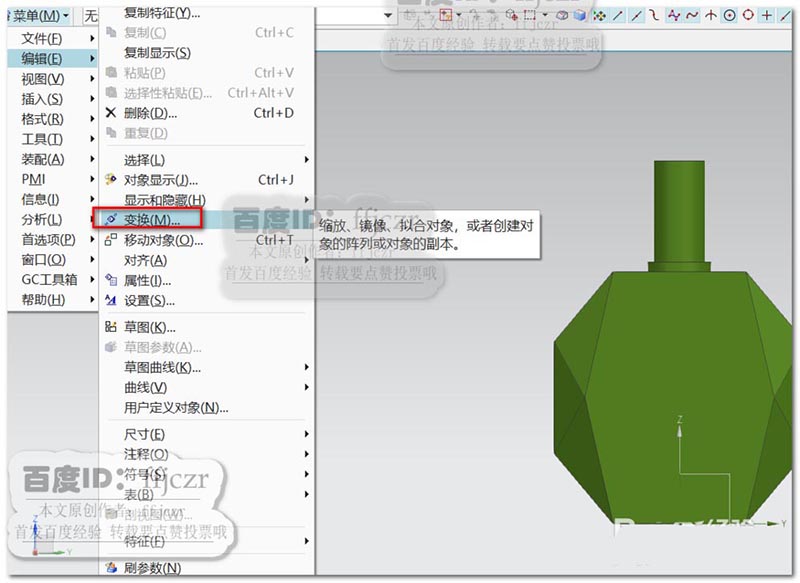

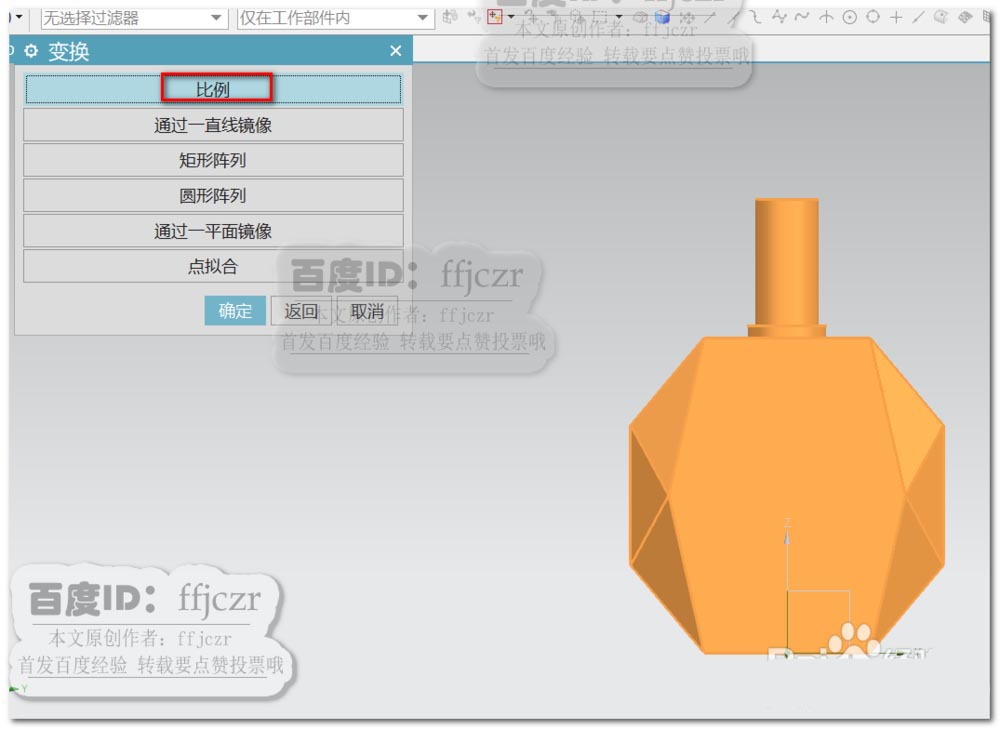

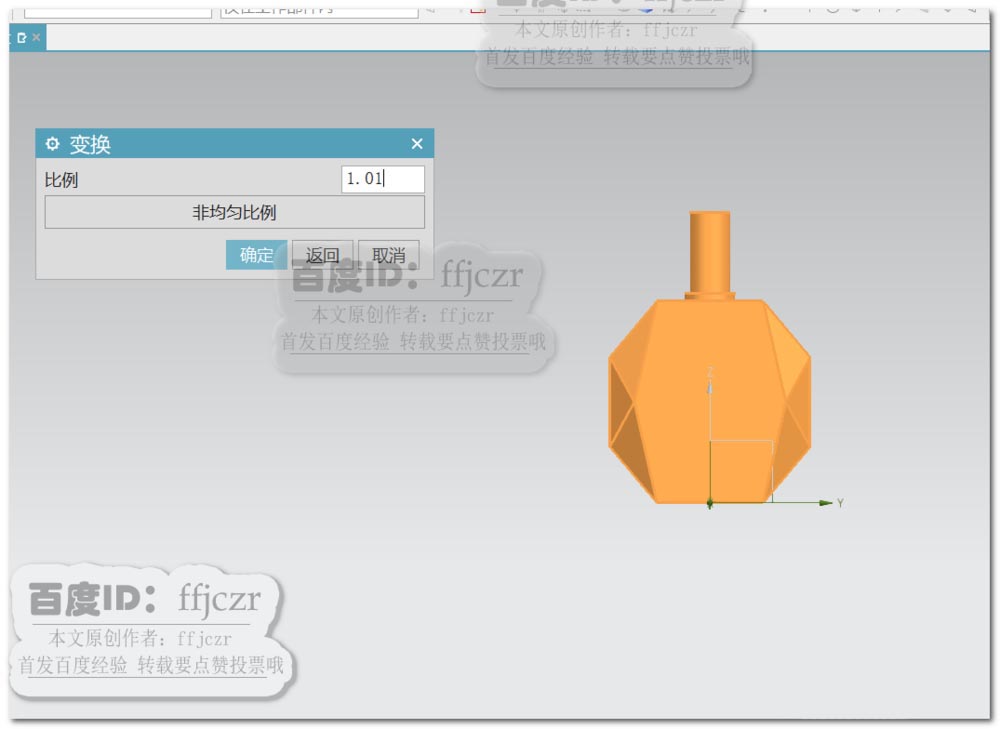

点开菜单列表，选择编辑中的变换，以比例的方式进行变换，比例值为1.01。

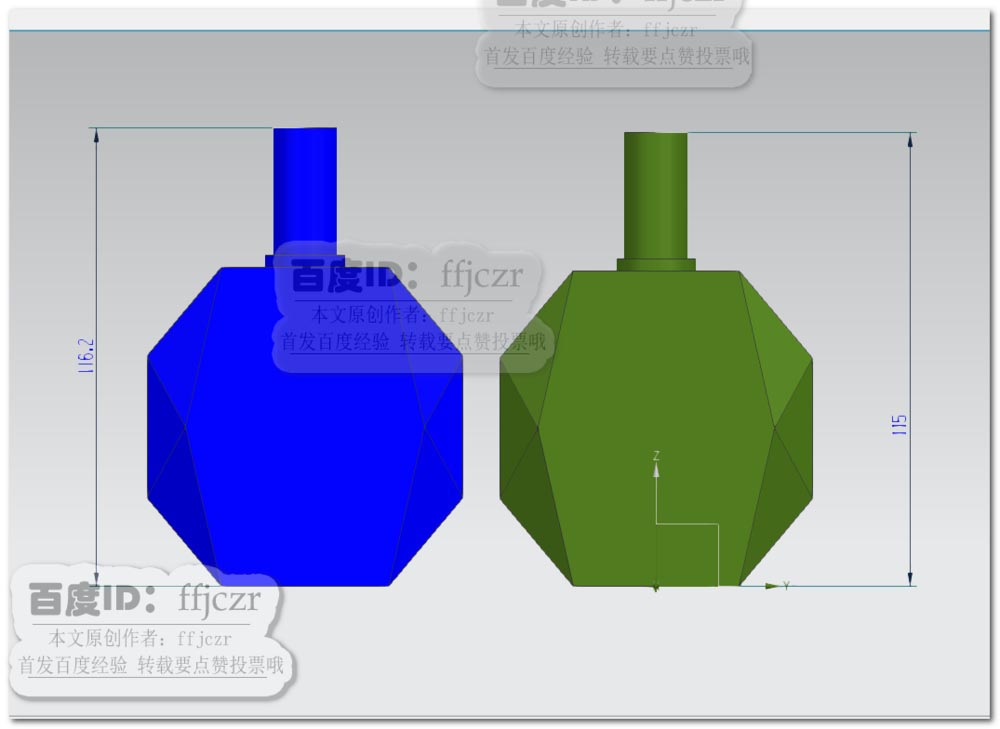

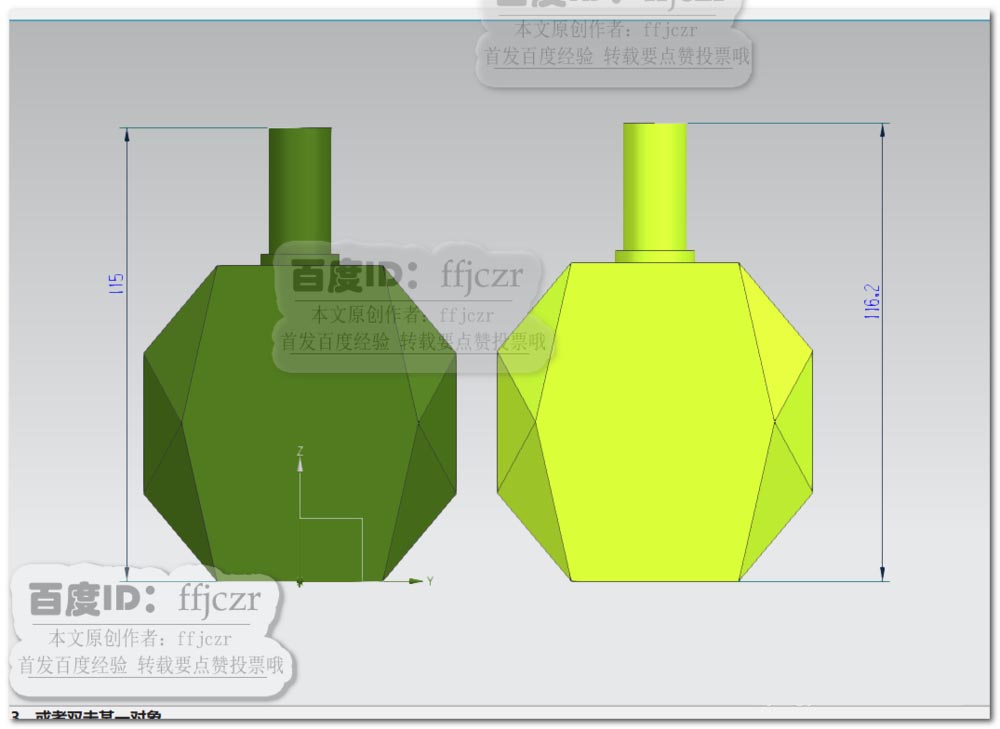

根据比例变换引导对话框，最后复制得到一个加入了缩水率的模具模型。如图中的总高数值进行了相应的变化。
以上就是UG12.0零件模型加入缩水率的教程，希望大家喜欢，请继续关注脚本之家。
