CATIA怎么通过旋转一个旋转体零件模型?

CATIA设计零件时，有的零件时旋转体，外形是圆形的规则，这时候就可以通过旋转来建模，下面我们就来看看详细的教程。

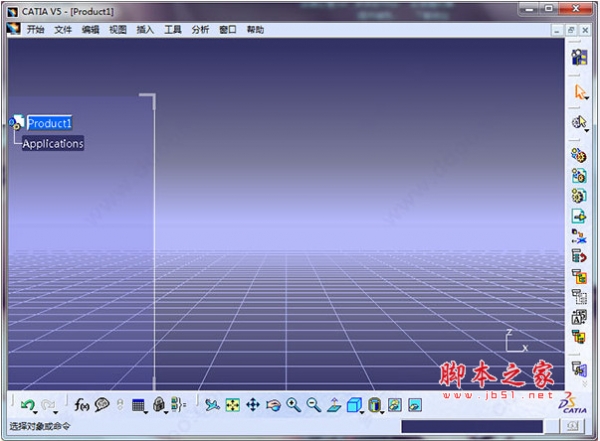

CATIA v5r24(CATIA V5-6R2014) 32位/64位 特别版(附安装教程+破解补丁)

• 类型：3D制作类
• 大小：2.29GB
• 语言：简体中文
• 时间：2017-08-22

查看详情

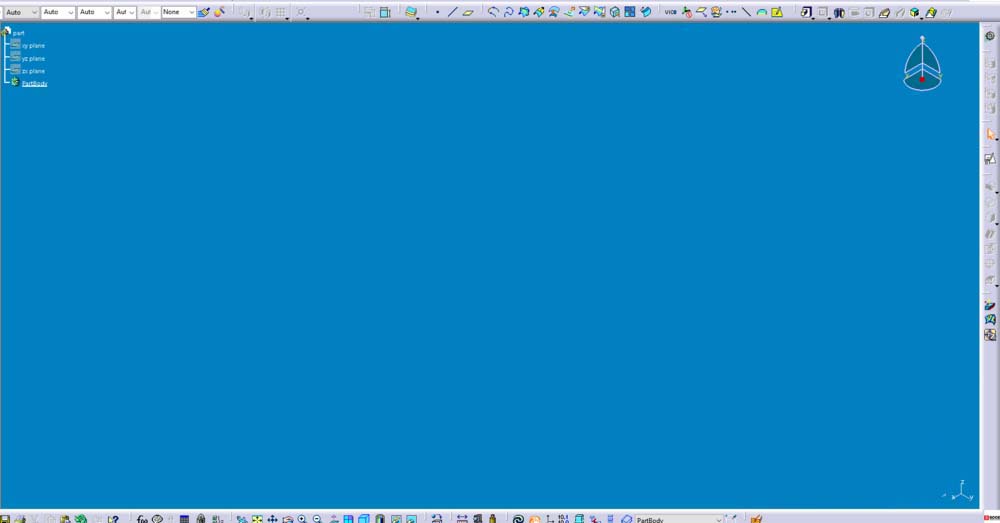

1、打开CATIA软件

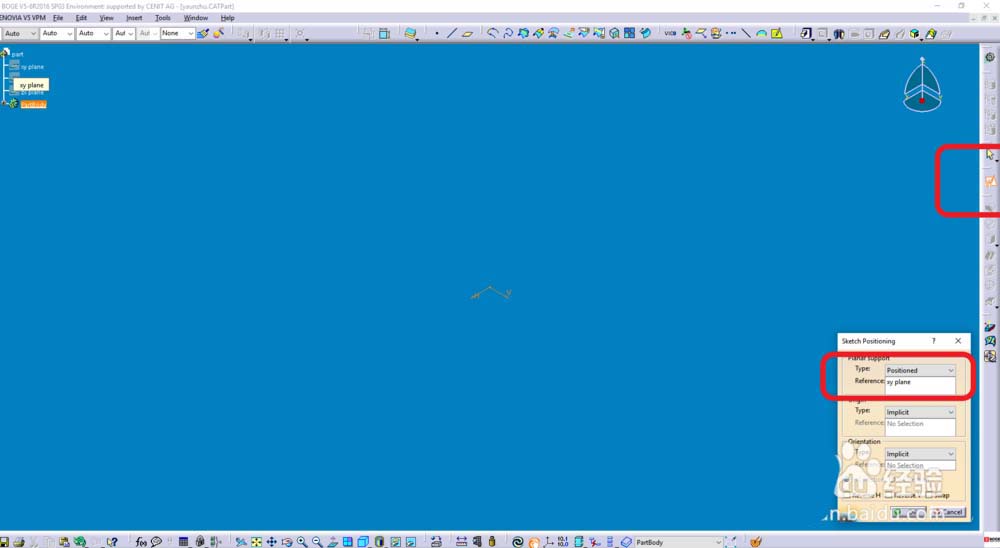

2、点击草图命令，并选择绘图平面，本例选择XY平面为绘图平面

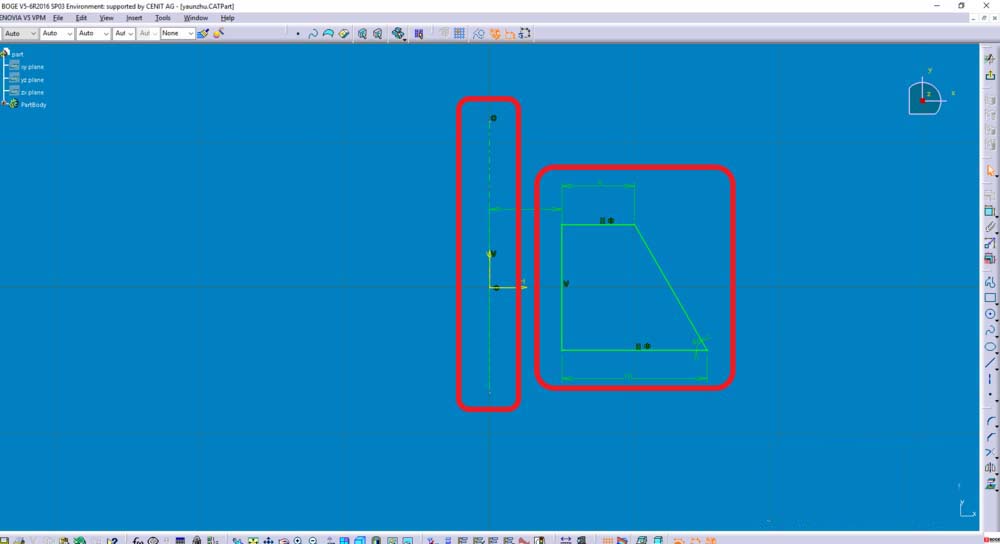

3、绘制草图并且进行标注尺寸哦，还有有一条中心线，将来作为旋转轴，不然不能旋转哦

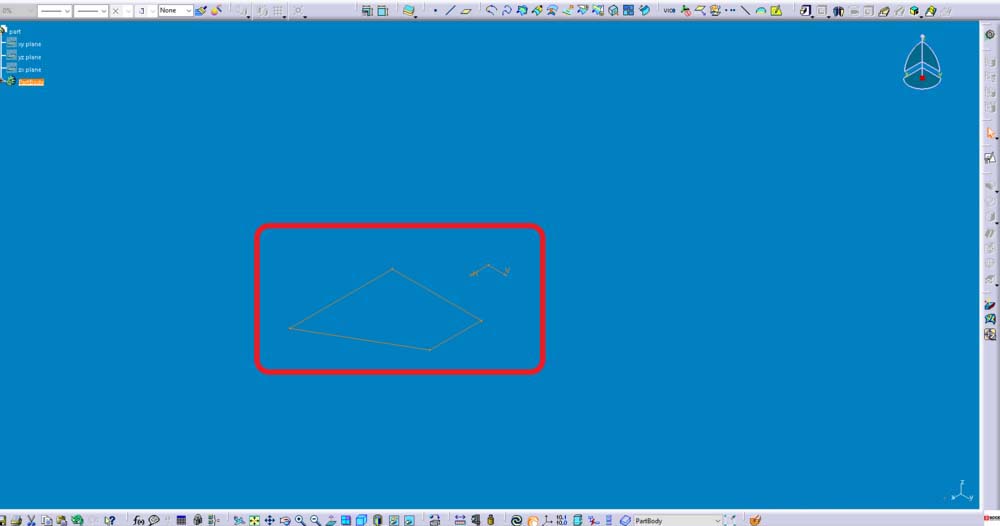

4、点击退出草图命令

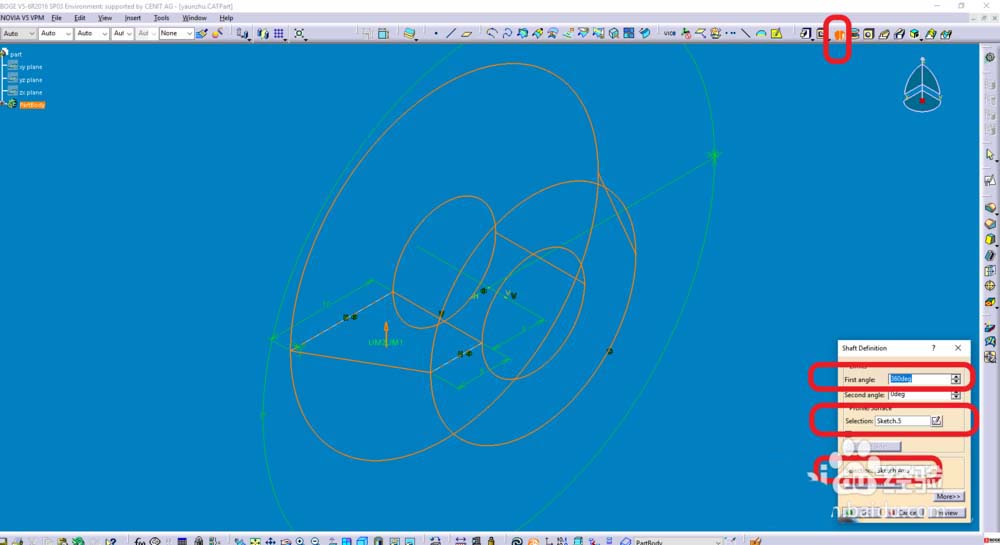

5、点击旋转命令，输入旋转角度，旋转使用的草图，以及旋转的轴，均使用刚刚设计的草图

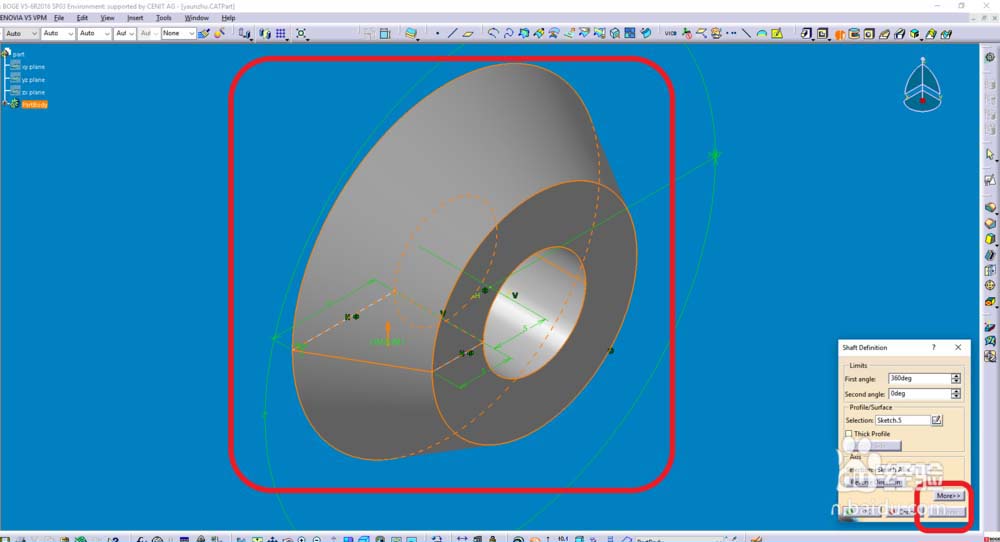

6、点击预览按钮，窗口出现预览模型，如果接受点击确定，本例旋转360°

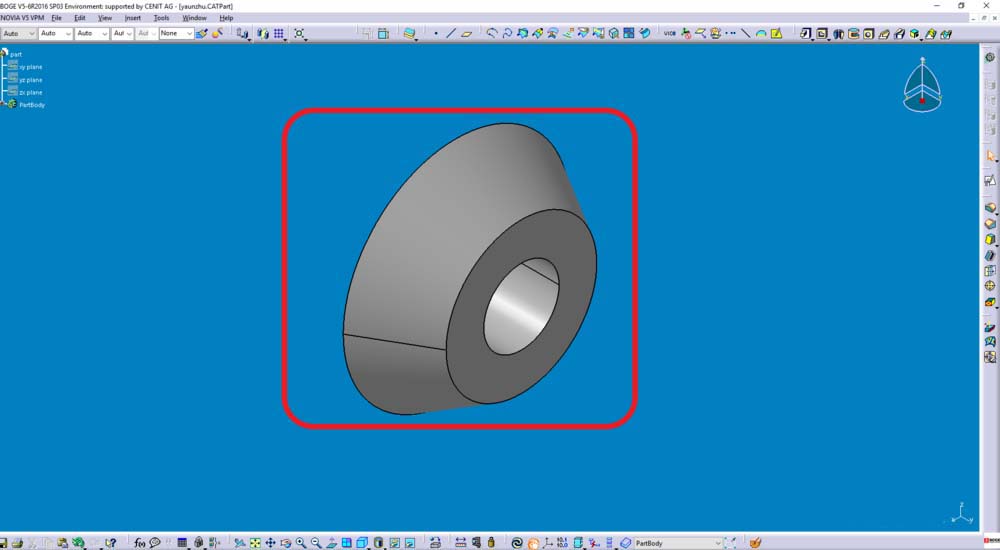

7、得到旋转的旋转体模型

总结：

1.打开CATIA软件

2.点击草图命令，并选择绘图平面，本例选择XY平面为绘图平面

3.绘制草图并且进行标注尺寸哦，还有有一条中心线，将来作为旋转轴，不然不能旋转哦

4.点击退出草图命令

5.点击旋转命令，输入旋转角度，旋转使用的草图，以及旋转的轴，均使用刚刚设计的草图

6.点击预览按钮，窗口出现预览模型，如果接受点击确定，本例旋转360°

7.得到旋转的旋转体模型

以上就是CATIA通过旋转得到一个旋转体的教程，希望大家喜欢，请继续关注脚本之家。
