SolidWorks中想要创建一个铃铛模型，该怎么创建圆形的铃铛模型呢？下面我们就来看看详细的教程。

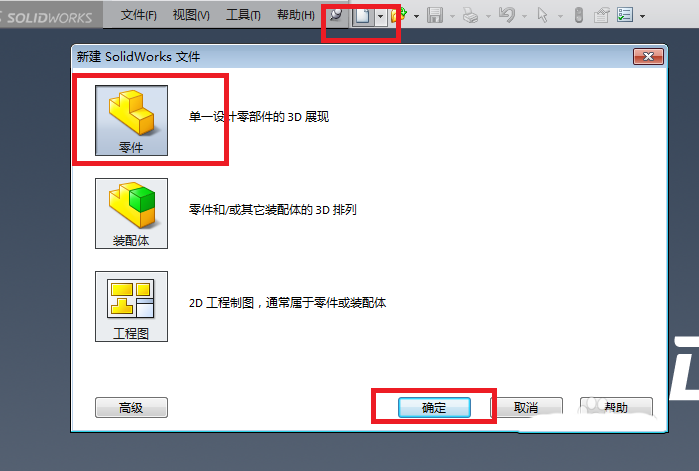

1、如下图所示，打开SolidWorks软件，新建一个零件文件。

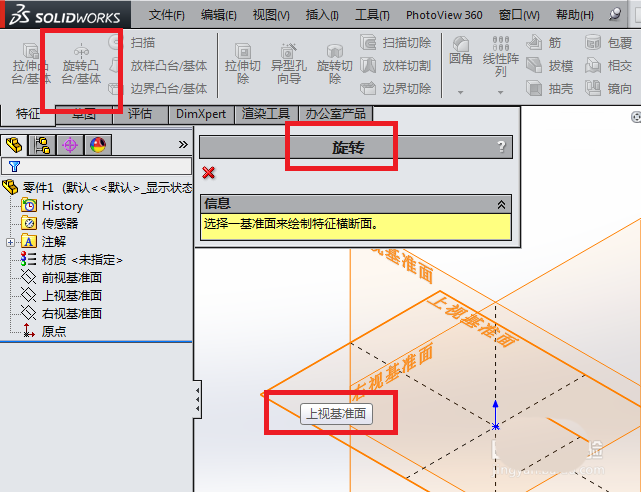

2、如下图所示，激活“旋转凸台/基体”命令。
首先点击工具栏中的“旋转凸台/基体”图标，然后在软件出现“旋转”对话框和三个基准面之后点击其中的“上视基准面”。

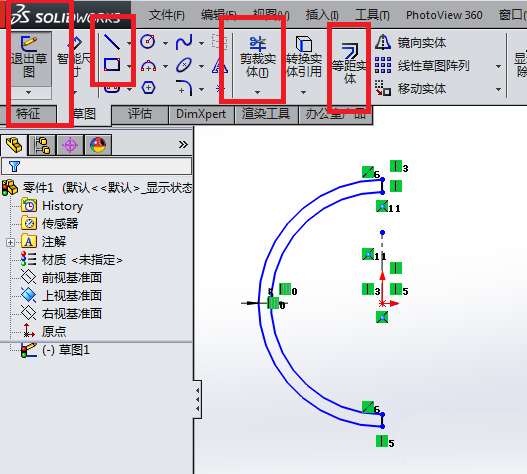

3、如下图所示，进入到草图环境，
1）点击工具栏中的“圆”图标，以坐标原点为圆心画圆，半径50，
2）点击工具栏中的“等距实体”图标，向内偏移5mm，
3）点击工具栏中的“直线”图标，连接圆的上下两个极限点，
4）点击工具栏中的“裁剪实体”图标，将草图裁剪成下图中的同心半圆弧，
5）点击工具栏中的“构造线”图标，过坐标原点向上画一条中心线，
6）点击工具栏中的“退出草图”图标，完成并退出草图。
4、如下图所示，退出草图之后，来到“旋转”对话框，因为之前草图中画好了中心线，所以这里看着预览效果，我们可以之间点击“√”，完成旋转实体的操作了。至此，铃铛的外壳创建完毕。

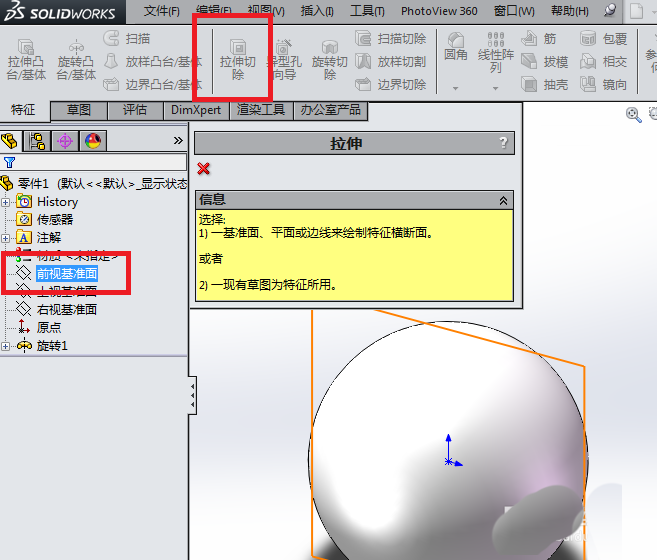

5、如下图所示，点击工具栏中的“拉伸切除”图标，激活该命令，点击设计树中的“前视基准面”为草图平面。

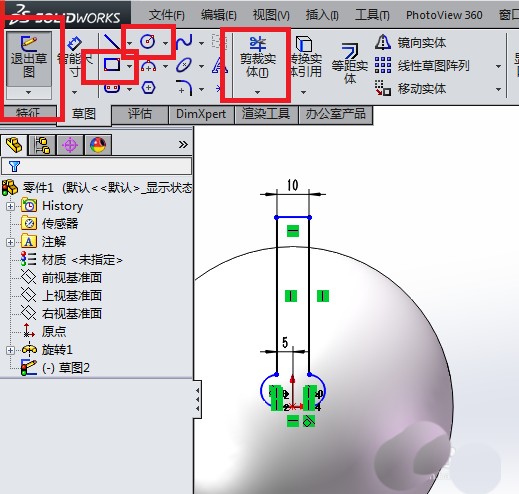

6、如下图所示，又一次进入到草图环境，画一个下图中的草图，最后别忘了“退出草图”就行。这一步主要用到的命令依次是：矩形、圆、裁剪实体、智能尺寸。

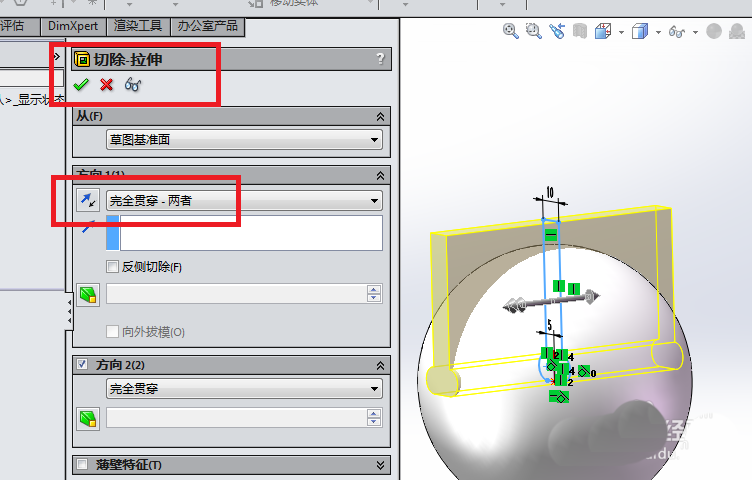

7、如下图所示，退出草图之后，来到“切除-拉伸”对话框，设置拉伸方式为“完全贯穿-两者”，然后打“√”就行了。至此，铃铛的“口”就开好了。

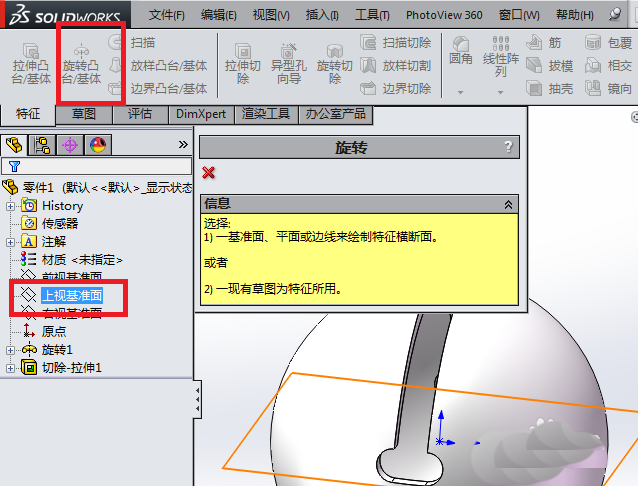

8、只有铃铛壳，铃铛是不会响叮当的，所以这里开始创建铃铛中间的“芯子”。如下图所示，再一次点击工具栏中的“旋转凸台/基体”图标，激活该命令，然后点击设计树中的“上视基准面”，以其为草绘平面。

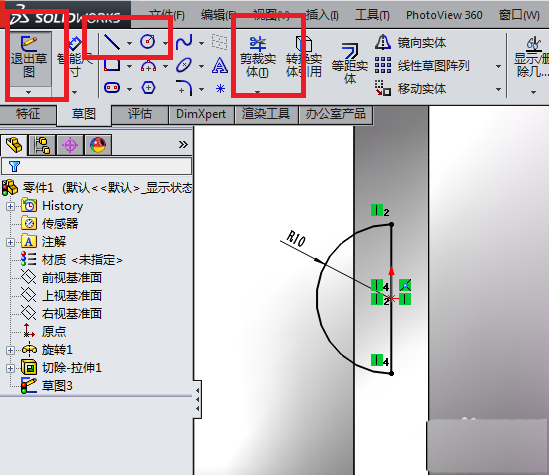

9、如下图所示，又一次进入到草图平面，这里简单点说：
1）激活“圆”命令，以原点为圆心画半径10的圆，
2）激活“直线”命令，连接圆的上下两极限点，
3）激活“裁剪实体”命令，将整圆裁剪成半圆，
4）完成之后，点击“退出草图”图标。

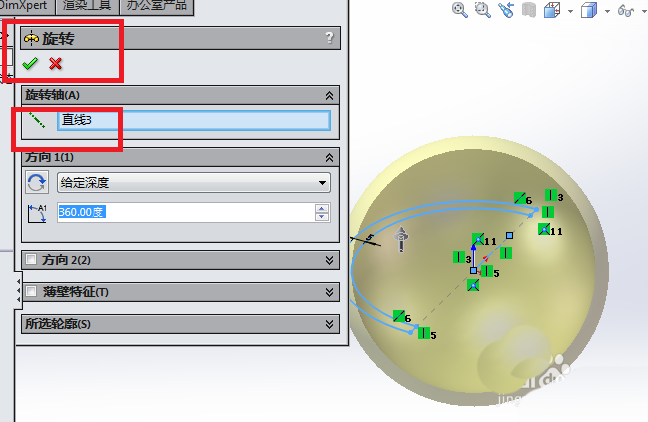

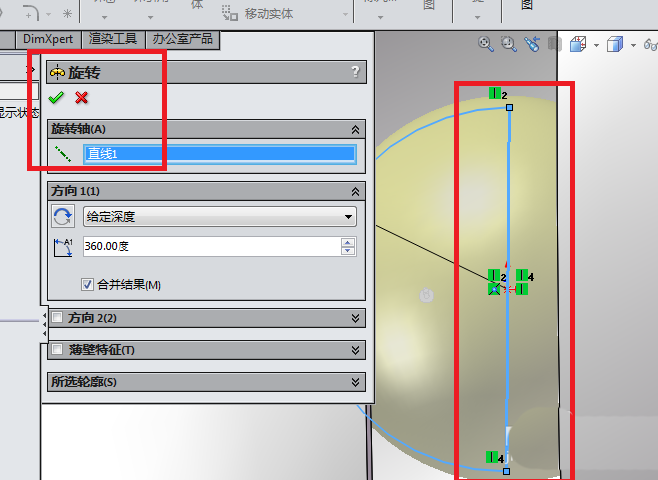

10、如下图所示，退出草图之后，来到“旋转”对话框，因为之前的草图中没有画中心线，所以这里需要我们手工选择旋转轴，就是红色框选中的“直线”，选择旋转轴之后点击“√”，完成铃铛芯子的创建。

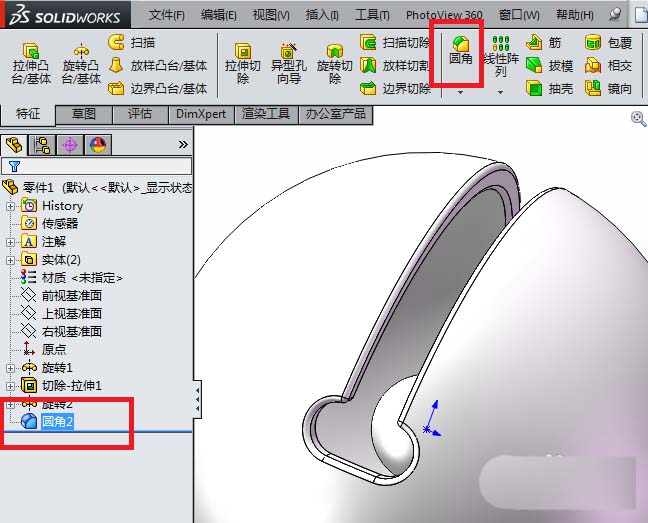

11、如下图所示，点击工具栏中的“圆角”图标，激活该命令，将所有的实体边线进行倒圆角操作，圆角半径选择合适的就行了。

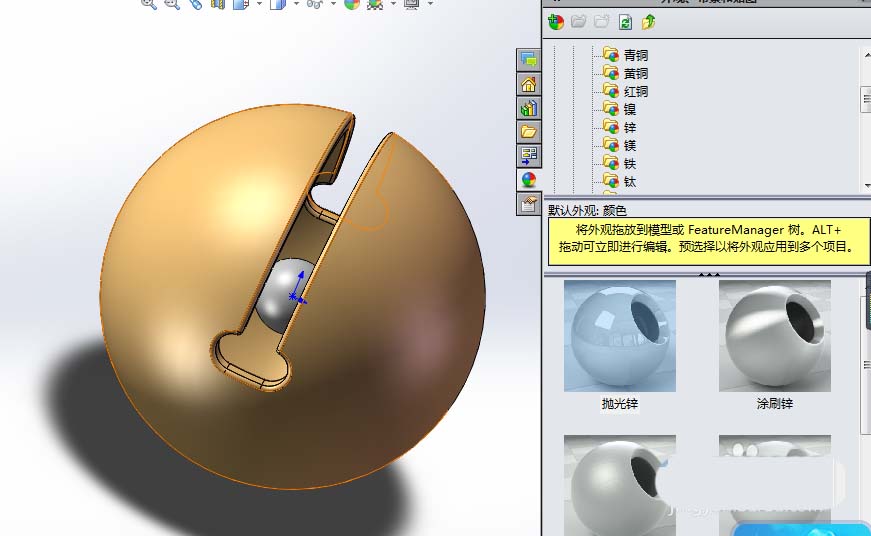

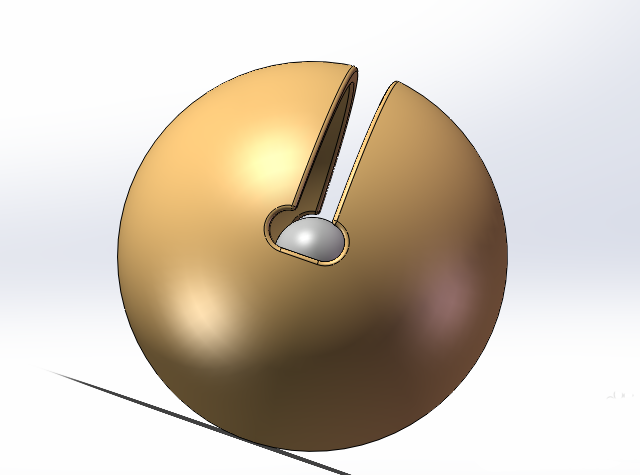

12、如下图所示，将铃铛的外壳和芯子分别指定颜色，一个漂亮的空心开口铃铛模型就造好了。
以上就是SolidWorks创建铃铛模型的教程，希望大家喜欢，请继续关注脚本之家。
