之前我们介绍了使用SolidWorks创建铃铛模型的方法，今天我们就来看看使用Proe5.0创建铃铛模型的教程。

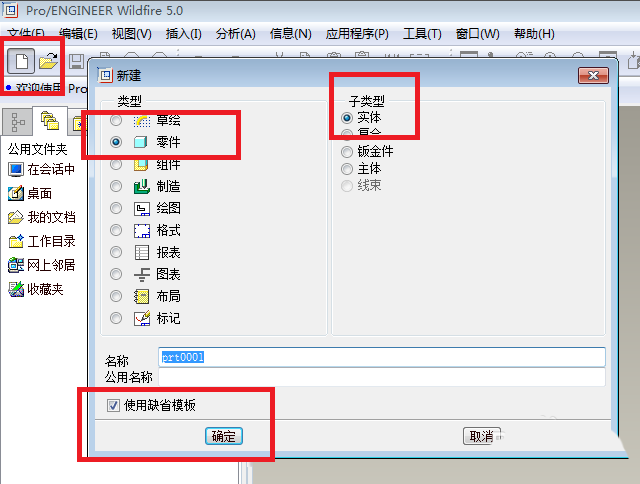

1、如下图所示，打开Pro/e5.0软件，新建一个实体零件文件，为了省事，直接使用缺省模板。

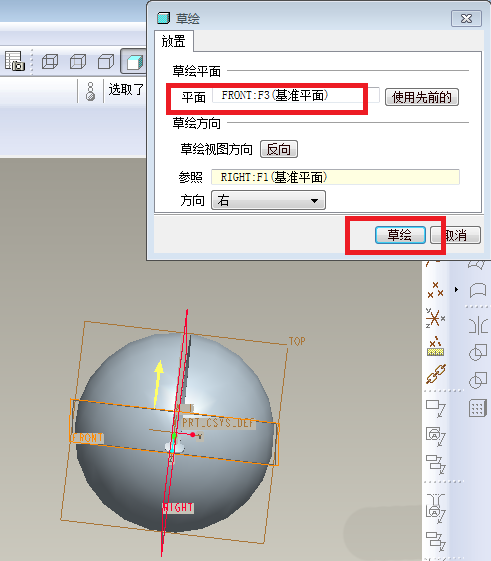

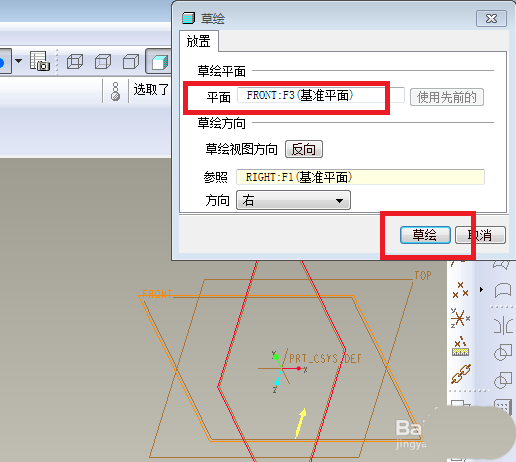

2、如下图所示，进入到三维建模状态之后，首先如下图，执行【旋转——位置——定义——FRONT面——草绘】。
3、如下图所示，进入到草绘环境，

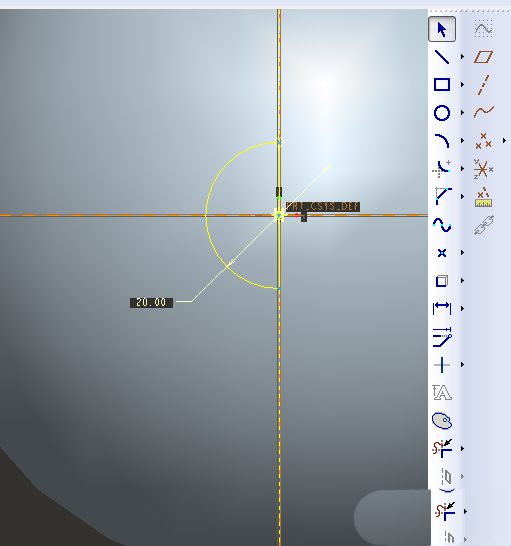

1）激活“中心线”命令，过坐标原点画一条纵向中心线，
2）激活“圆”命令，以坐标原点为圆心画两个圆，

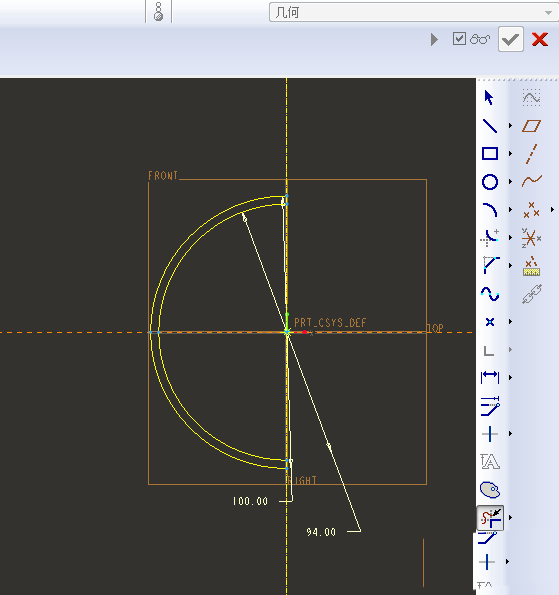

3）双击修改大圆直径为100，小圆直径为94，
4）激活“直线”命令，画一条直线，将整个圆环均分为两份，
5）激活“裁剪”命令，将图像按照下图进行裁剪，
6）点击“√”，完成并退出草绘。

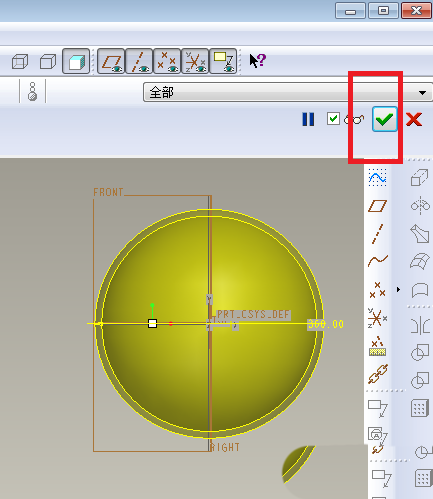

4、如下图所示，退出草绘之后，看着预览效果，点软件右上角控制栏中的“√”，完成并结束本次操作。

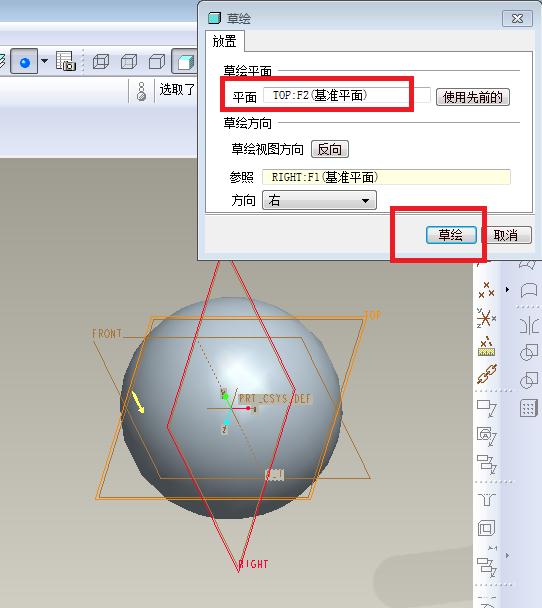

5、如下图所示，点击工具栏中的“拉伸”图标，软件左上角先回点击“放置”、“定义”，点击“TOP面”为草绘平面，点击“草绘”。

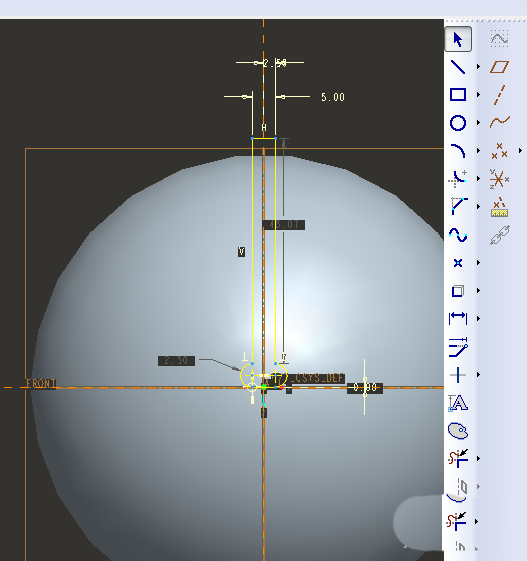

6、如下图所示，进入到草绘环境，先后画一个矩形，然后分别以两个角点为圆心画两个相切的圆，然后裁剪成下图中的形状，最后标注尺寸，合适即可，最后的最后，“√”完成并退出草绘。

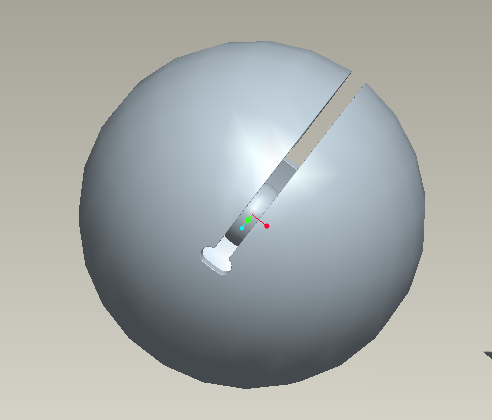

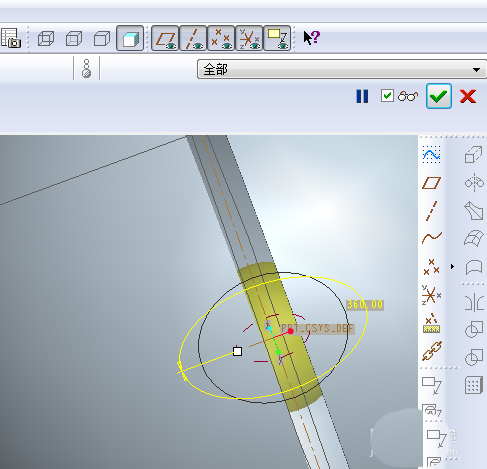

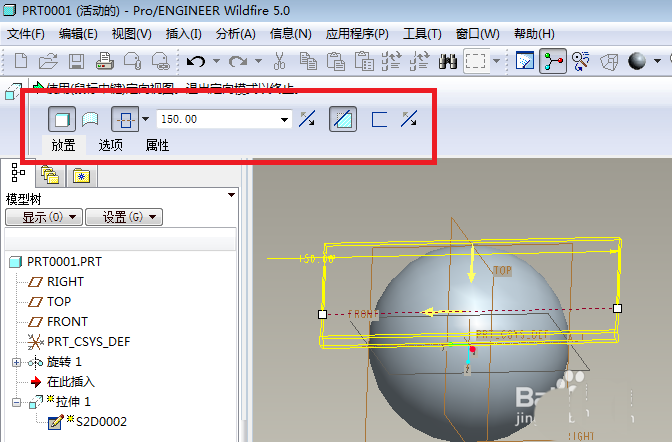

7、如下图所示，软件左上角控制栏中设置拉伸方式为双向拉伸，看着预览效果更改拉伸距离至超出实体，别忘了点击“去除材料”图标，更别忘了软件右上角控制栏中的“√”需要点击。
8、如下图所示，执行【旋转——位置——定义——FRONT面——草绘】。
9、如下图所示，进入到草绘环境，
1）激活中心线命令画中心线，
2）激活圆命令画圆，
3）激活直线命令画直线，将圆均分成两份，
4）激活裁剪，将整圆裁剪成封闭的半圆，
5）点击“√”，完成并退出草绘。
10、如下图所示，退出草绘之后，直接点击“√”，完成并结束本次操作。

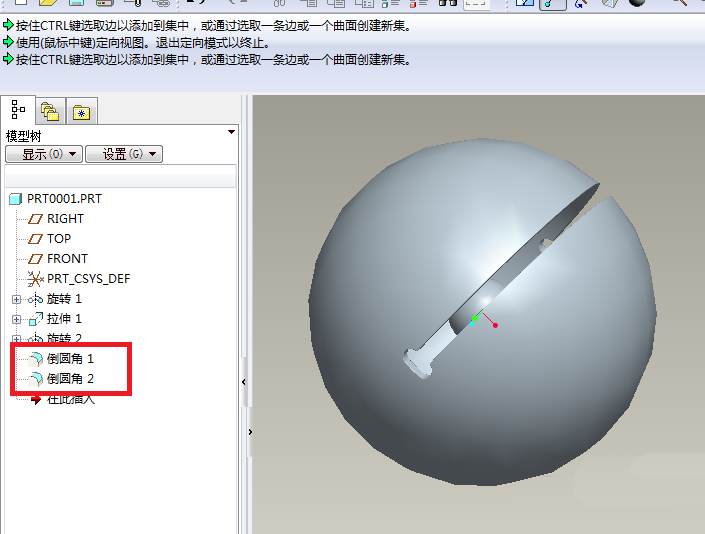

11、如下图所示，将所有实体变形进行倒圆角操作，将所有的基准面、基准轴等全部隐藏起来，就只剩下一个干净利索的开口铃铛在Pro/e视窗中。至此，整个演示结束了。
以上就是Proe5.0建模三维立体的铃铛模型的教程，希望大家喜欢，请继续关注脚本之家。
