SolidWorks中想要创建管道模型，该怎么创建三维立体的管道呢？下面我们就来看看详细的教程。

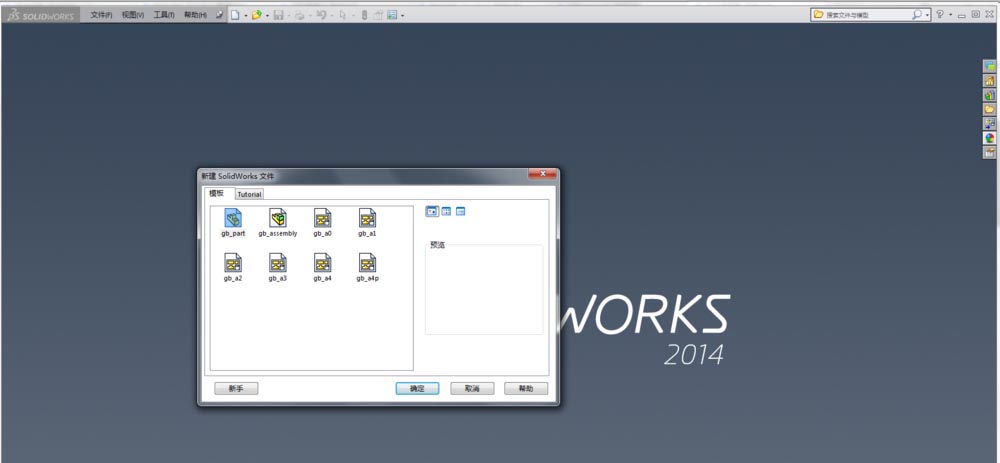

1、打开SolidWorks软件， 选择新建 -模型

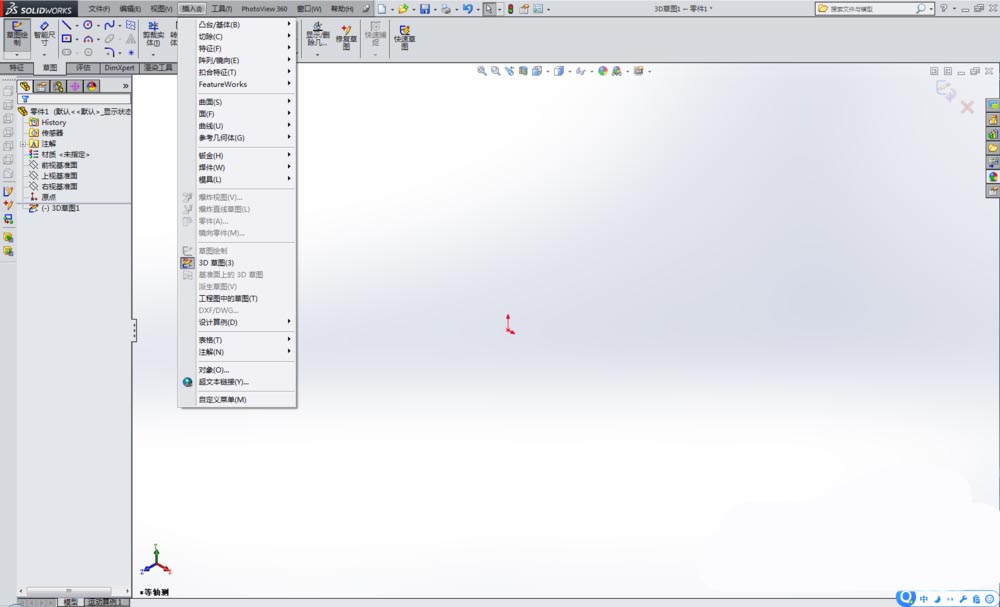

2、插入-3D草图
3、选择 点工具 点需要个数的点.在左边的参数中输入，点的坐标（为防止改动，可以在几何关系中添加 固定 ）

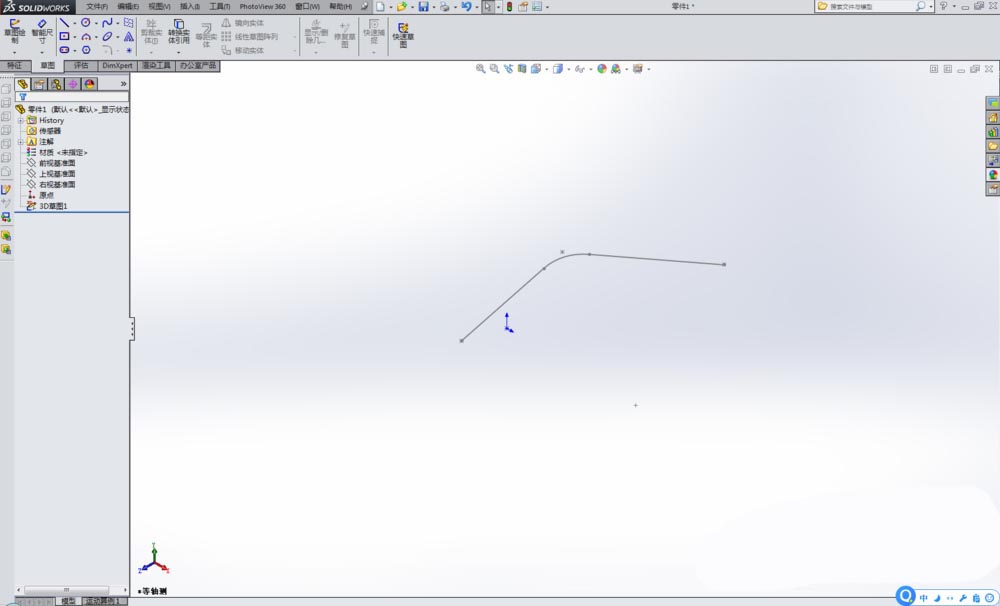

4、选择直线工具 依次连接。选择圆角工具输入管子弯曲半径，退出草图编辑.线条由蓝色变为灰色

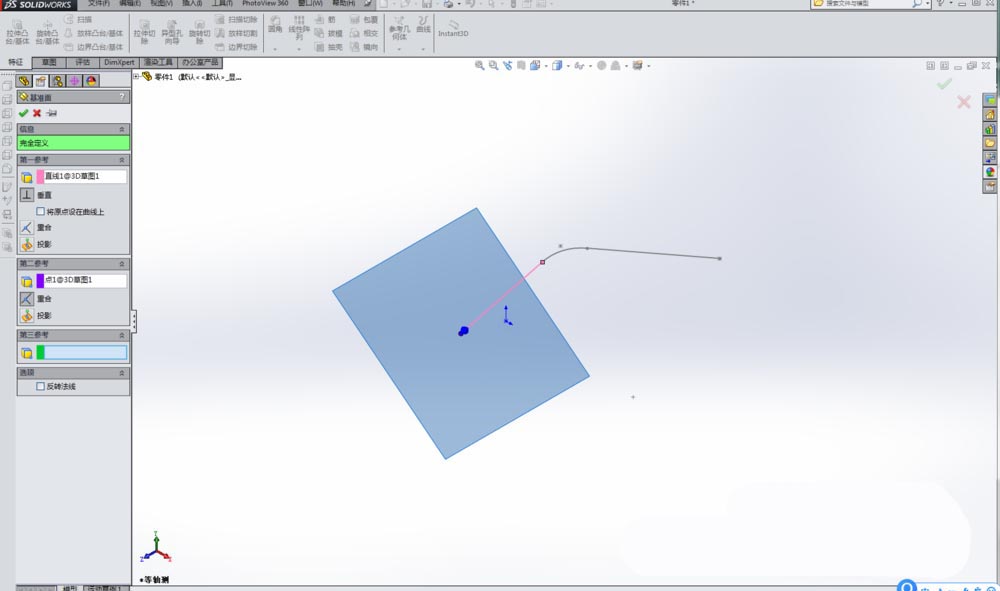

5、选择 特征 -基准面 -（第一参考）草图-（第二参考）点。点绿色勾

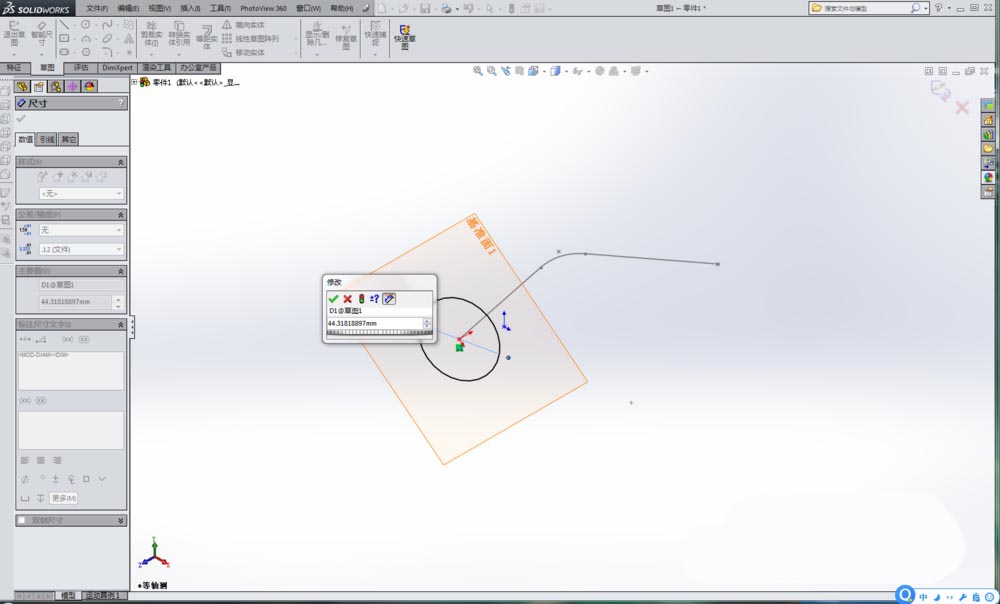

6、选择第一基准面绘制圆管。添加直径约束。打勾完成，退出草图编辑

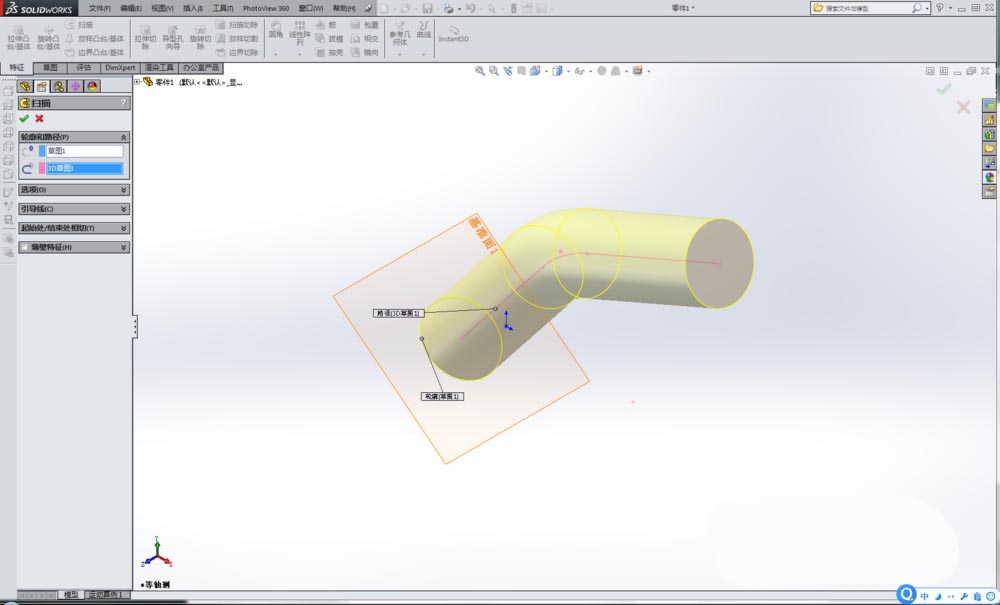

7、选择 特征-扫描。草图圆环、3D草图,打勾完成。完成管道绘制
8、大家可以根据需要添加其他特征。谢谢观看
以上就是Solidwork中创建不规则管道的教程，希望大家喜欢，请继续关注脚本之家。
