Proe5.0中想要创建一个简单的筷枕模型，该怎么创建呢？下面我们就来看看详细的教程。

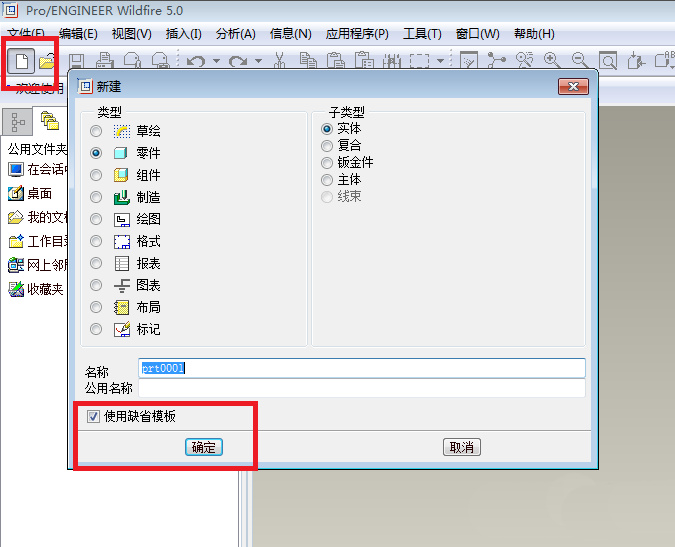

1、如下图所示，打开Pro/e5.0软件，“使用缺省模板”新建一个实体零件文件。

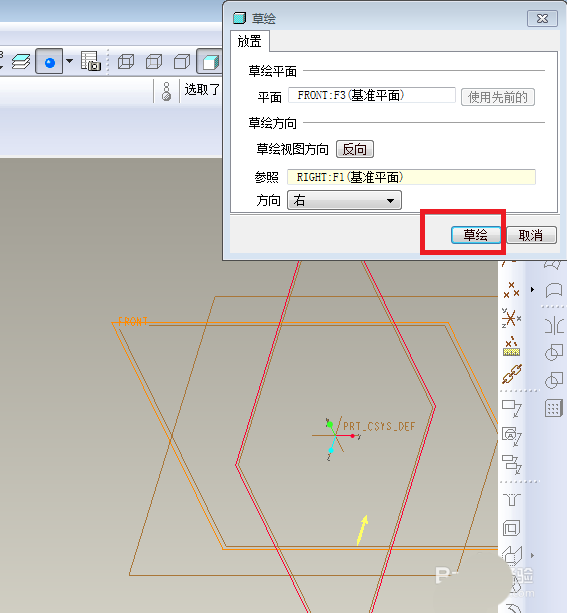

2、如下图所示，点击工具栏中的“旋转”图标，软件左上角控制栏中点击“位置”，在其展开的子菜单中点击“定义”， 点击“FRONT面”为草绘平面，点击“草绘”对话框下方的“草绘”按钮。
3、如下图所示，进入到草绘环境，
1）点击右边工具箱中的“中心线”图标，在草绘区域过坐标原点画一条纵向中心线，
2）点击右边工具箱中的“直线”图标，在草绘区域画出旋转截面图形，
3）点击工具栏中的“标注”图标，按照自己的心意标注尺寸，没有自己心意的就按照笔者下图中的尺寸进行标注，
4）点击右边工具箱中的“√”，完成并退出草绘。
4、如下图所示，软件右上角点击“√”，完成并结束本次操作。
5、如下图所示，
1）点击工具栏中的“拉伸”图标，
2）软件左上角控制栏点击“放置”，
3）在其展开的子菜单中点击“定义”，
4）点击“FRONT面”为草绘平面，
5）点击“草绘”对话框下方的“草绘”按钮。

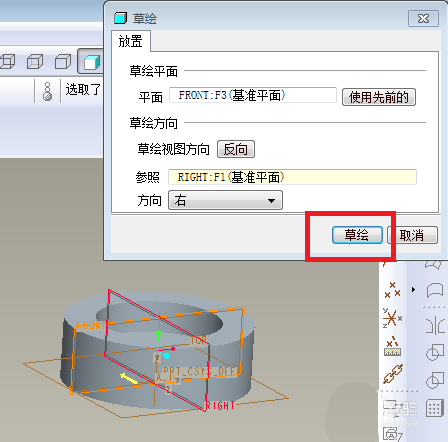

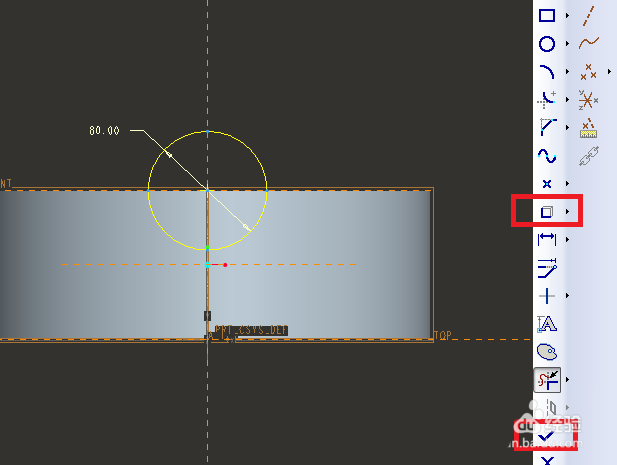

6、如下图所示，
1）点击工具栏中的“类型”图标，将实体两条边线显示出来，
2）以上面那条直线段的中点为圆心画圆，
3）双击修改直径为80（前提是你们的所有的尺寸都是按照笔者的尺寸来的），
4）点击工具栏中的”裁剪“图标，将显示出来的两条实体边线裁剪掉，
5）点击工具栏中的“√”，完成并退出草绘。

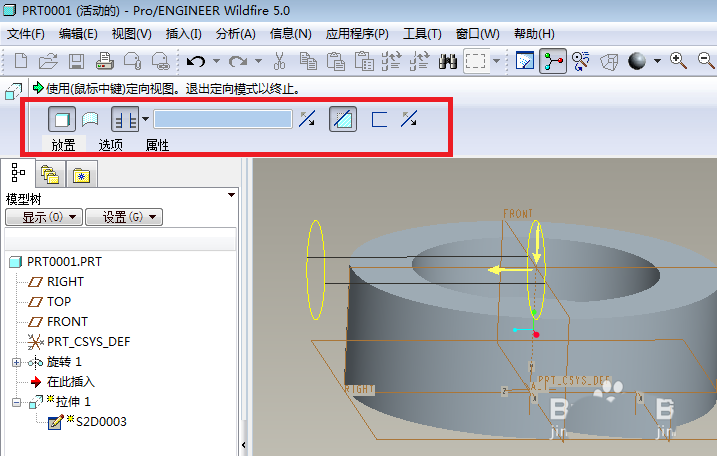

7、如下图所示，软件左上角设置拉伸方式为“穿透所有”，点击“去除材料”图标，软件右上角点击“√”，完成并结束本次操作。

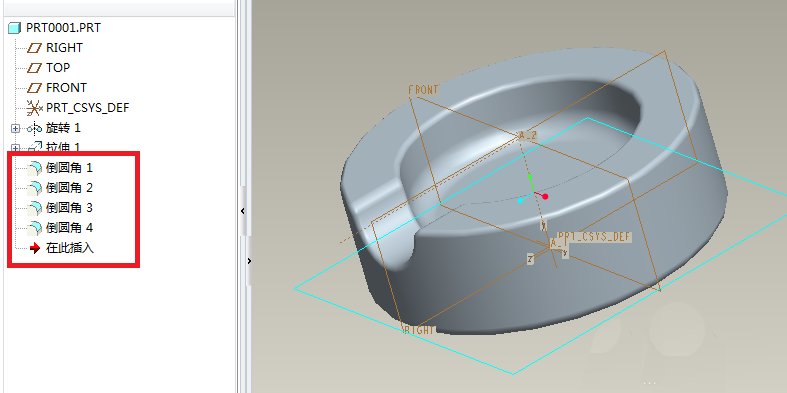

8、如下图所示，这里主要是进行倒圆角操作，可能倒圆角的次数有点多，每次倒圆角的半径也不一样，但是，还是放在一起说了。

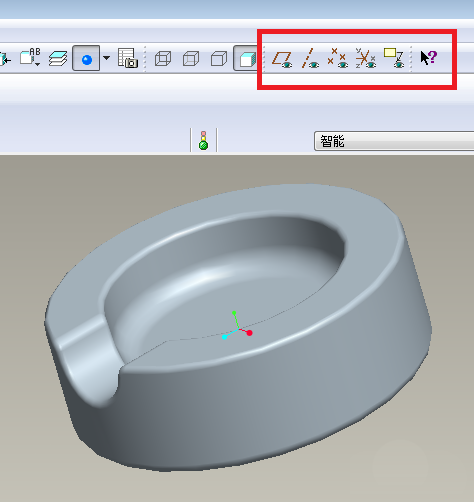

9、如下图所示，点击工具栏中红色框选中的图标，将所有的基准面、基准轴等全部隐藏。

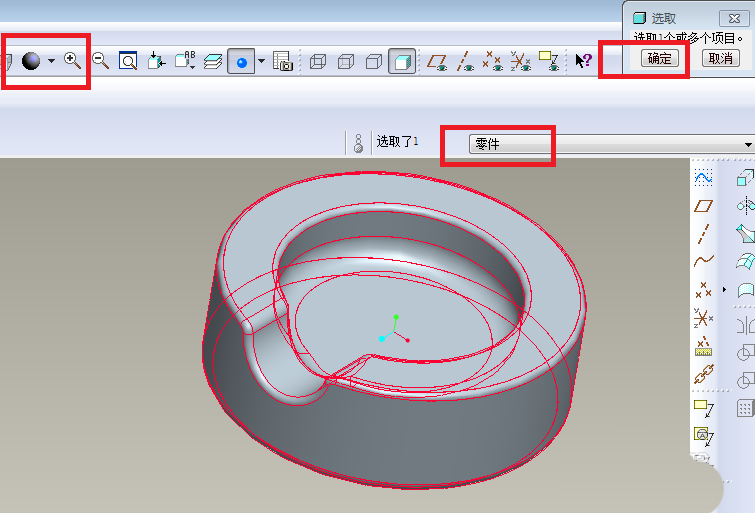

10、如下图所示，
1）点击颜色图标，选中一种颜色，
2）点击“零件”，
3）点击实体，默认选中整个零件，
4）点击“选取”对话框中的“确定”。

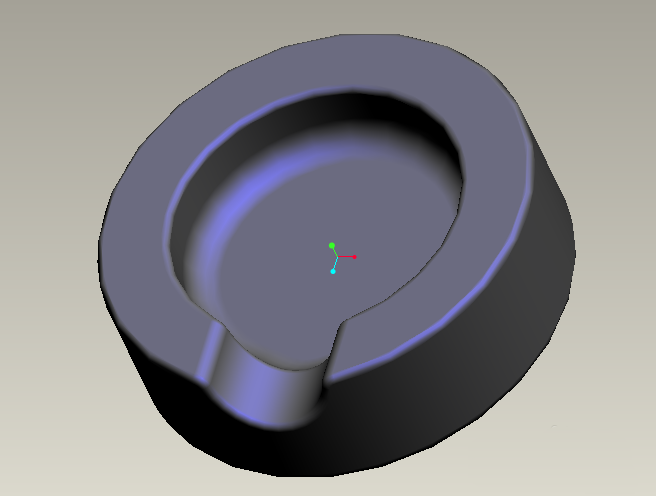

11、完成以上所有的操作，一个如下图所示的简单圆柱形筷枕模型就创建完成了。说明一下，本想创建一个木制的筷枕，奈何Pro/e中没看有木制的颜色，只好随便选择一种颜色了。
以上就是Proe5.0创建三维立体的筷枕模型的教程，希望大家喜欢，请继续关注脚本之家。
