家里都会有砧板，砧板又叫菜板，想要使用sw创建三维立体的菜板，下面我们就来看看详细的教程。

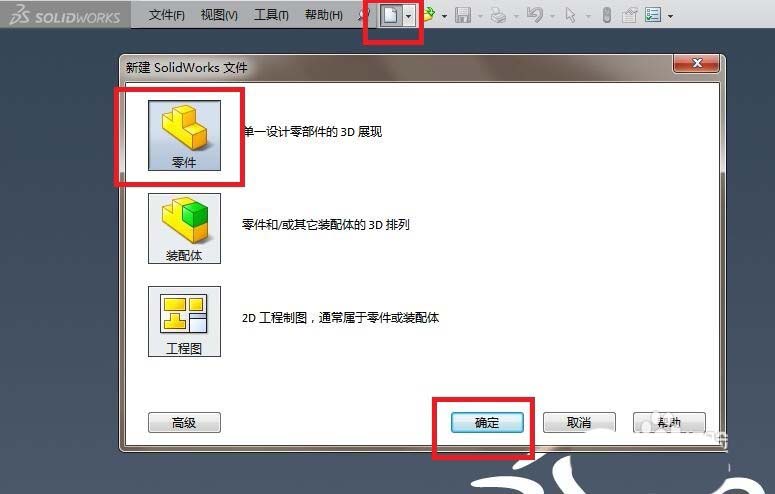

1、如下图所示，首先打开SolidWorks软件，然后点击标题栏中的“新建”图标，然后在弹出的对话框中选择“零件”并点击“确定”，至此，完成一个空白的SolidWorks零件文件的创建。
2、如下图所示，首先点击工具栏中的“拉伸凸台/基体”命令，然后弹出一个“拉伸”对话框和三个基准面，然后笔者选择“上视基准面”为草图平面。

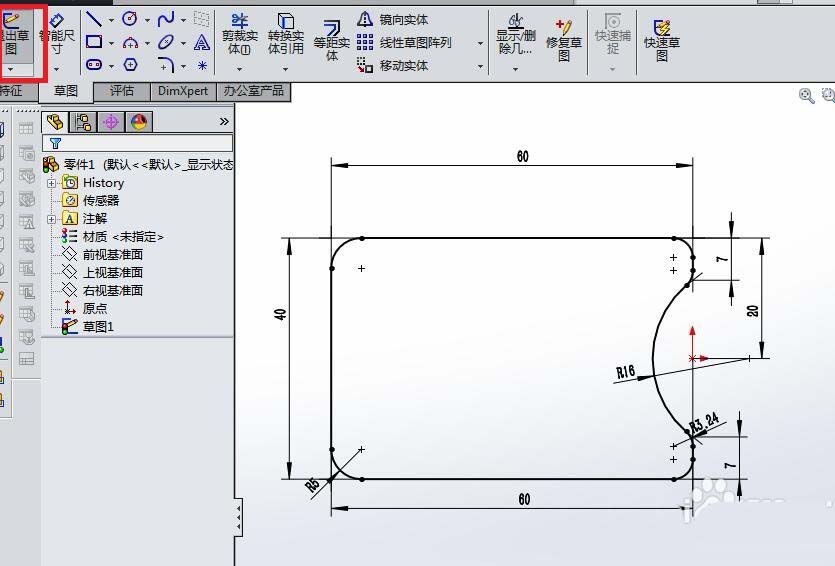

3、如下图所示，进入到草图状态，画一个下图中的草图，尺寸最好一致。具体：
1）点击工具栏中的“矩形”图标，画一个矩形，
2）点击工具栏中的“圆弧”图标，画一个圆弧，
3）点击工具栏中的“裁剪”图标，将圆弧之间的线段裁剪掉，
4）点击工具栏中的“智能尺寸”图标，按照下图尺寸进行标注约束，
5）点击工具栏中的“圆角”图标，先后对线段的交点处进行倒圆角操作，
6）点击工具栏中的“退出草图”图标，完成并退出草图。

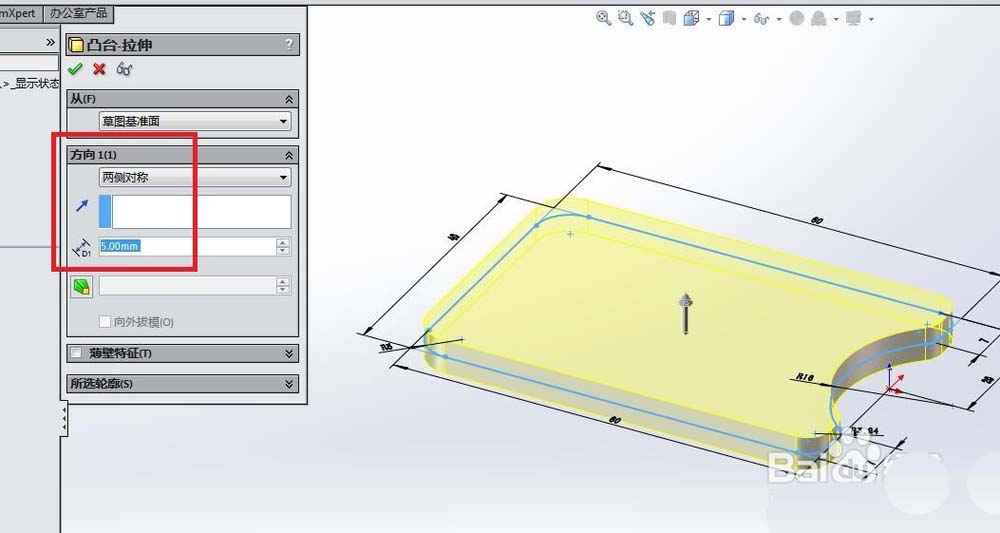

4、如下图所示，退出草图之后，来到了“拉伸”对话框，看着预览的效果，将对话框中的方向改成“两侧对称”，将拉伸高度设定为5，然后打√，完成砧板的主体创建。
5、如下图所示，创建草图。点击工具栏中的“草图绘制”图标，在弹出“编辑草图”之后，在设计树中点击“前视基准面”为草图平面。

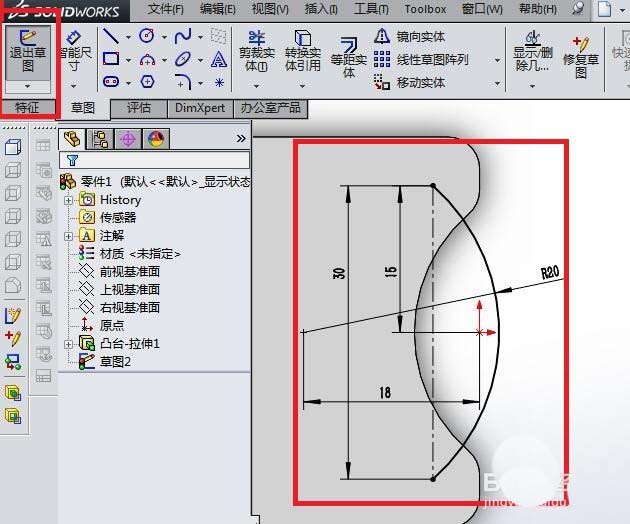

6、如下图所示，画一个下图中的草图。
1）点击工具栏中的“圆弧”图标，画一个圆弧，圆弧两端点在同一竖线上，
2）点击工具栏中的“构造线”图标，以圆弧两端点为起始、终止点画一个竖直线段，
3）点击工具栏中的“智能尺寸”图标，按照下图中的尺寸进行标注约束，
4）点击工具栏中中的“退出草图”图标，完成并退出草图。
7、如下图所示，创建基准面。具体：
1）点击工具栏中的“参考几何体”下方的三角形图标，
2）在其展开的下拉菜单中点击“基准面”，
3）基准面对话框中第一参考选择构造线：重合，
4）第二参考选择下图中的紫色平面：垂直，
5）点击对话框左上角的√，完成基准面1的创建。

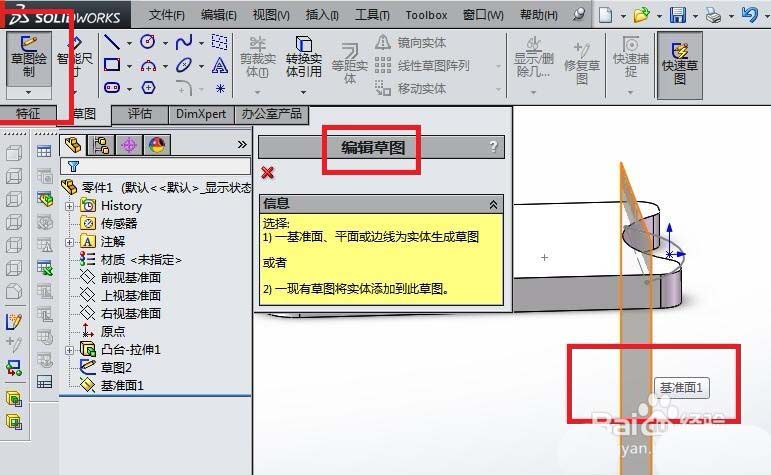

8、如下图所示，创建草图。点击工具栏中的“草图绘制”，在弹出“编辑草图”对话框之后选择“基准面1”为草图平面。

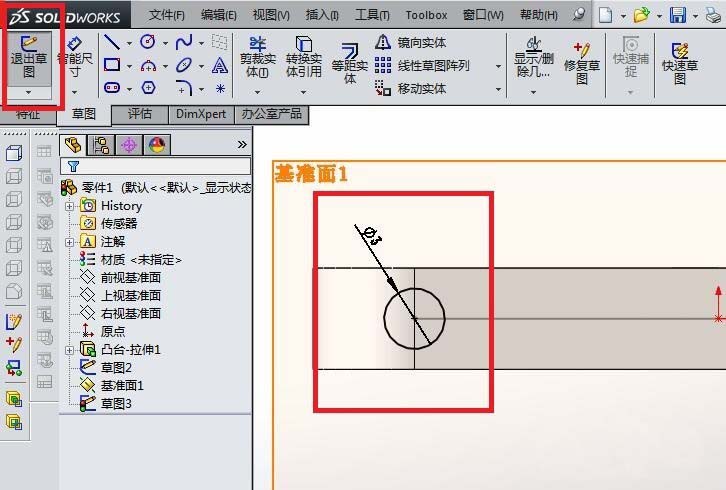

9、如下图所示，首先点击工具栏中的“圆”图标，然后在下图中的位置处画一个圆，然后点击工具栏中的“智能尺寸”图标，然后标注圆的直径为ø3，然后完成并“退出草图”。

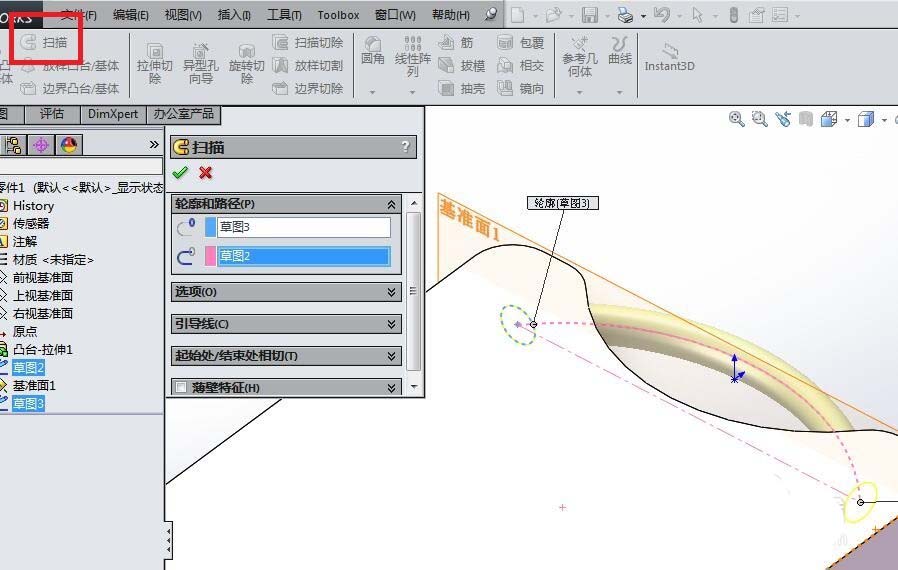

10、如下图所示，首先点击工具栏中的“扫描”图标，然后出现“扫描”对话框，然后轮廓选择“圆”（草图3），路径选择“圆弧”（草图2），最后打√，完成扫描操作。

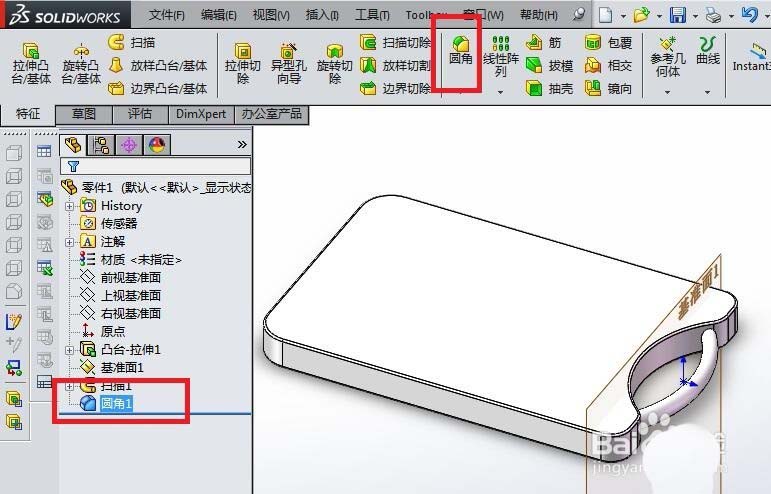

11、如下图所示，倒圆角操作。
1）点击工具栏中的“圆角”图标，
2）选中实体中的所有边线，
3）圆角半径0.3，
4）打√，完成圆角操作。

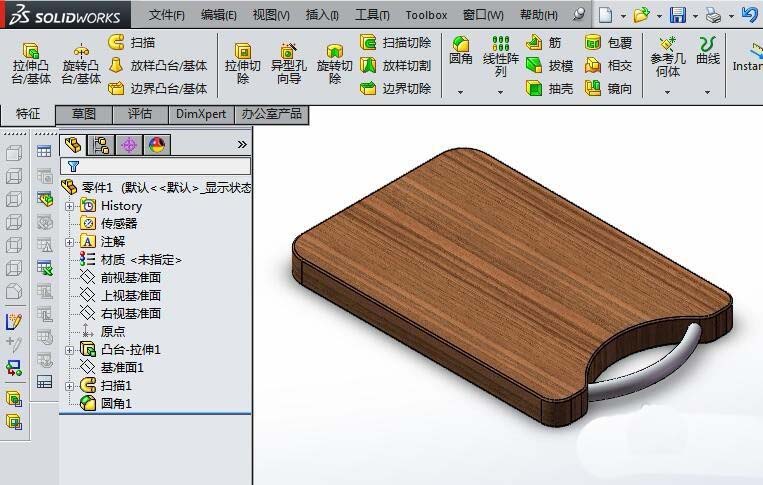

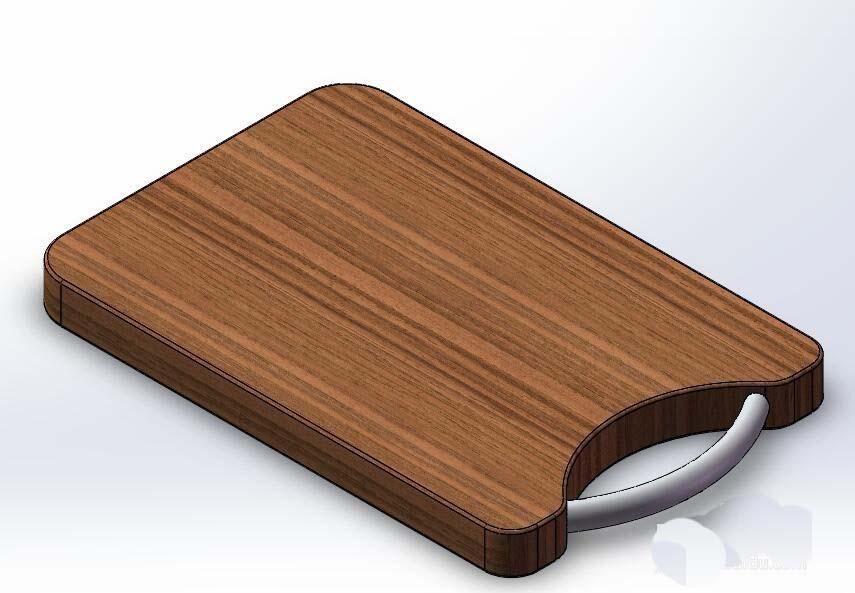

12、如下图所示，在软件右边的“外观”中选择合适的颜色给砧板上色，一个漂亮的砧板就造好了。
以上就是sw制作菜板的教程，希望大家喜欢，请继续关注脚本之家。
