SolidWorks中想要创建一个下水软管，该怎么创建呢？下面我们就来看看详细的图文教程。

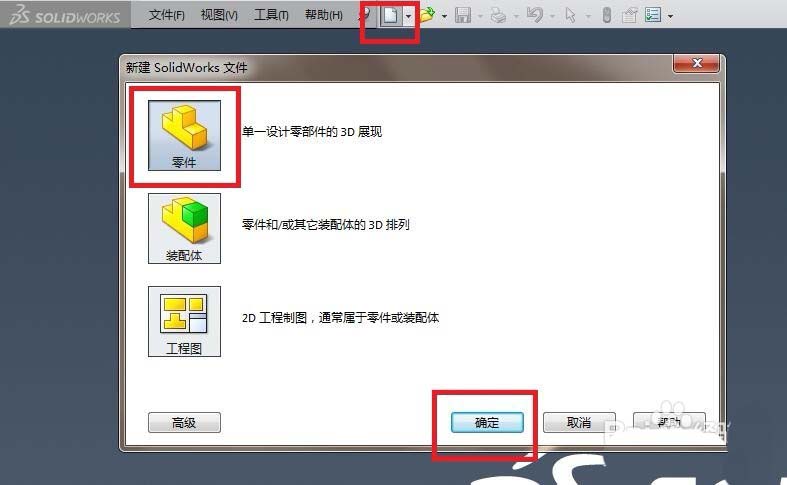

1、如下图所示，打开SolidWorks软件，新建一个空白的零件文件。

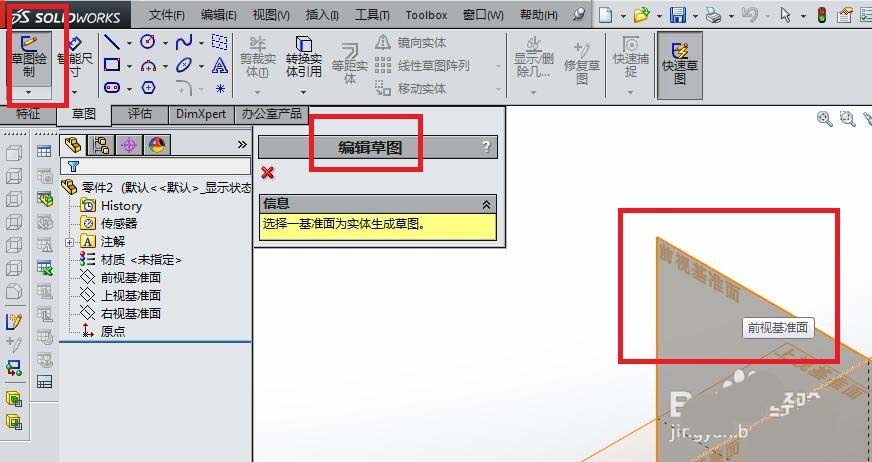

2、如下图所示，点击工具栏中的“草图绘制”图标，出现一个“编辑草图”对话框和三个基准面，选择“前视基准面”为草图平面。

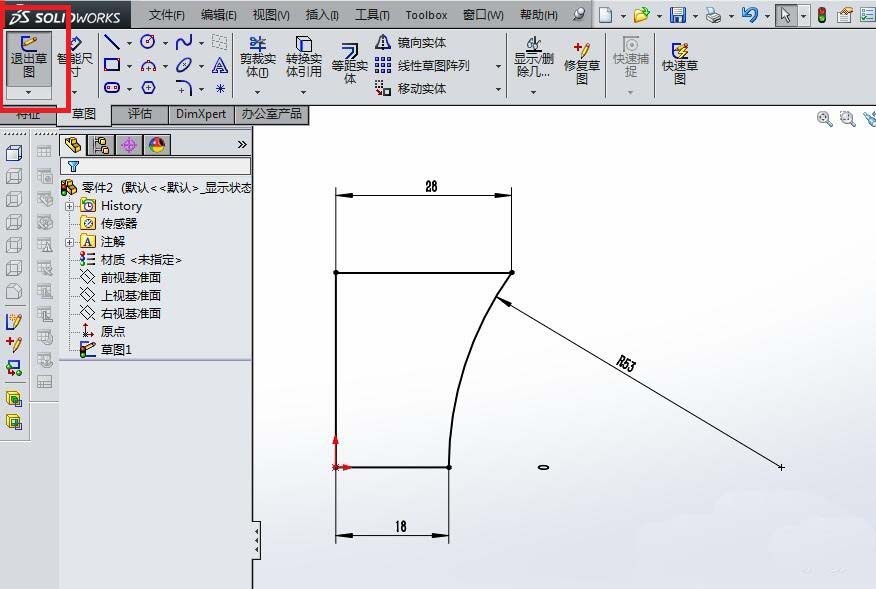

3、如下图所示，注意草图尺寸，严格按照下图中的尺寸画草图，最后“退出草图”。

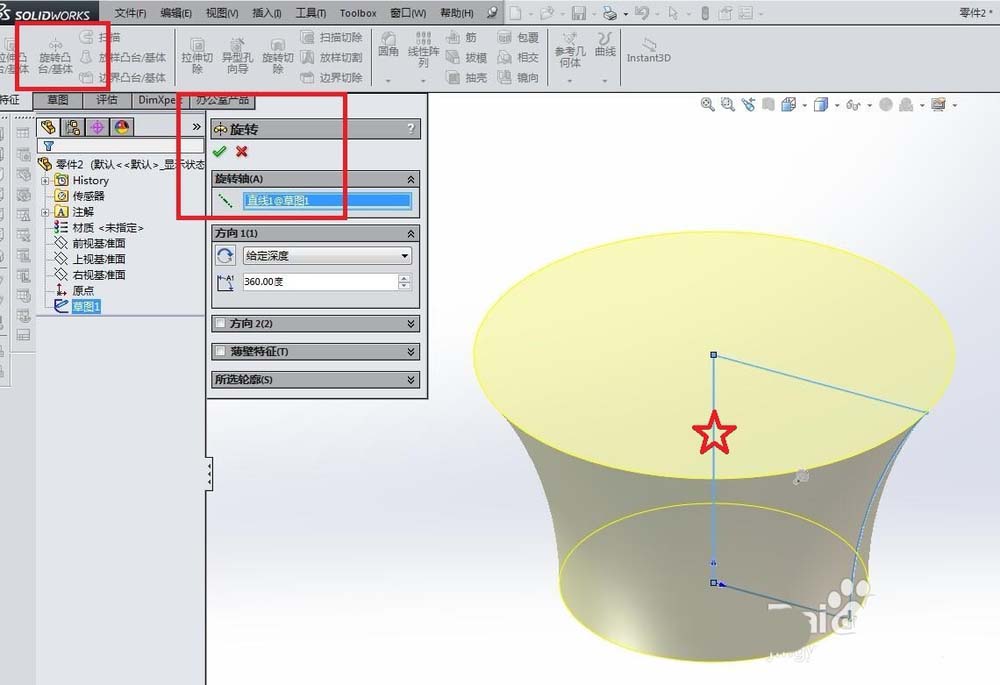

4、如下图所示，选择刚刚画的草图，点击工具栏中的“旋转凸台/基体”图标，出现“旋转”对话框，旋转轴一栏选择红色五角星所在的直线，看预览效果，可以打√了。

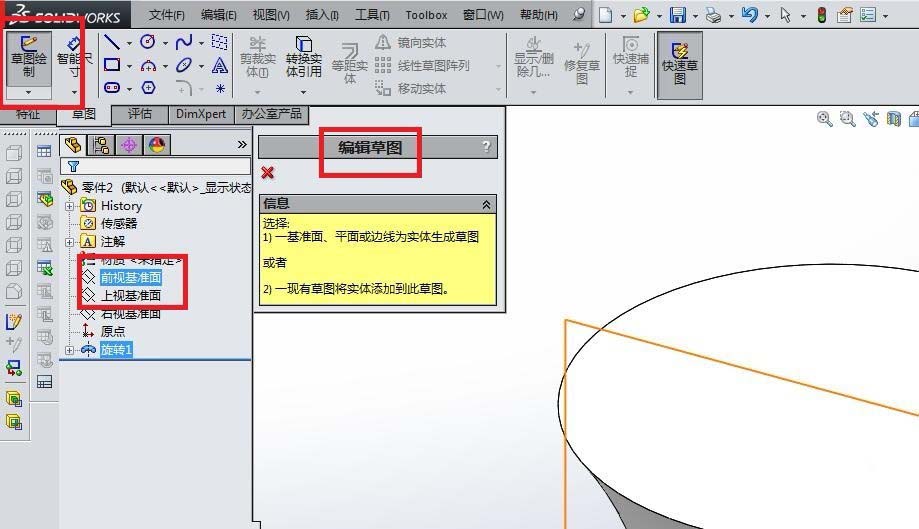

5、如下图所示，点击工具栏中的“草图绘制”，出现“编辑草图”对话框，在设计树中选择“前视基准面”为草图平面。

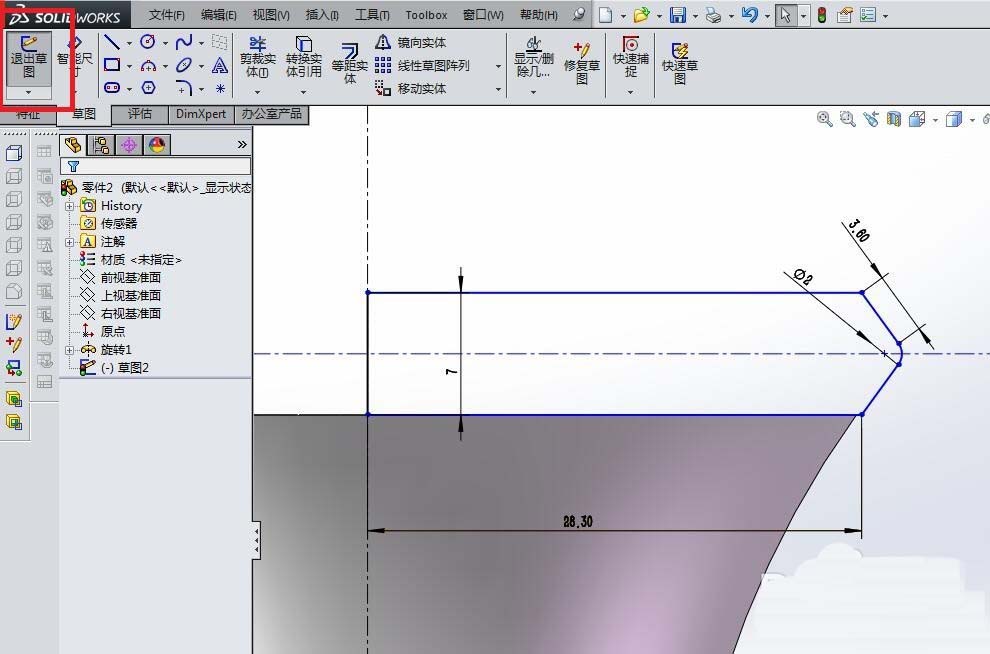

6、如下图所示，严格按照图中尺寸画草图，画好之后“退出草图”。

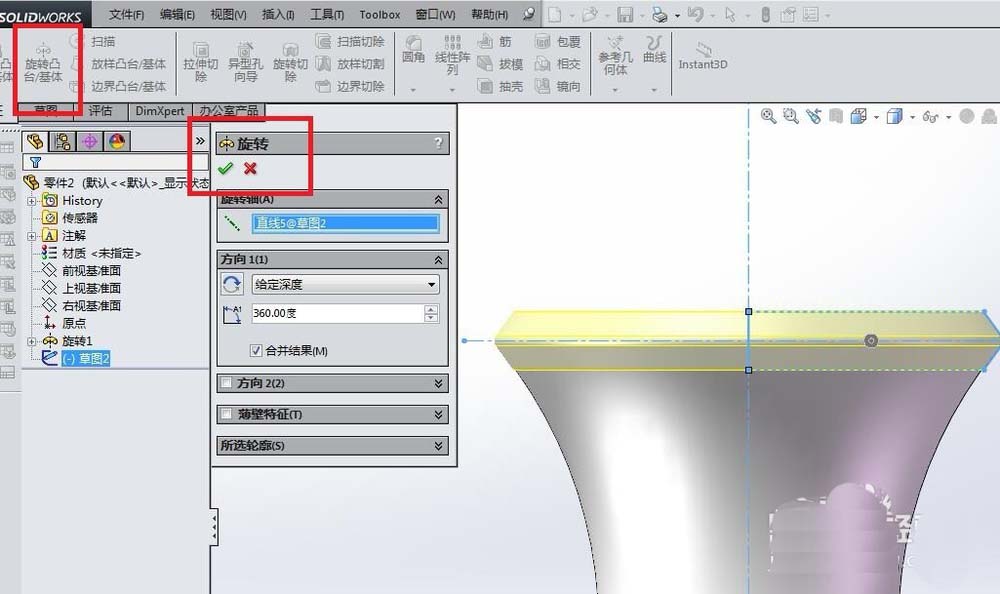

7、如下图所示，点击工具栏中的“旋转凸台/基体”图标，出现“旋转”对话框，旋转轴一栏选择竖直线，看预览效果可以打√。

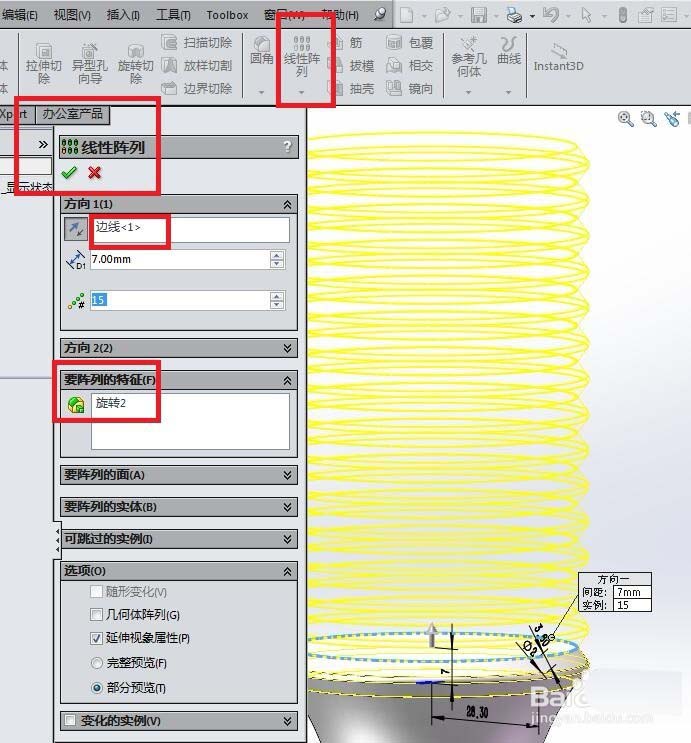

8、如下图所示，点击工具栏中的“线性阵列”图标，出现“线性阵列”对话框，对话框中“方向”一栏选择“边线1”，“要阵列的特征”一栏选择刚刚的旋转实体，距离7，数量15，打√。完成线性阵列操作。
9、如下图所示，点击工具栏中的“草图绘制”，在设计树中选择“前视基准面”为草图平面。

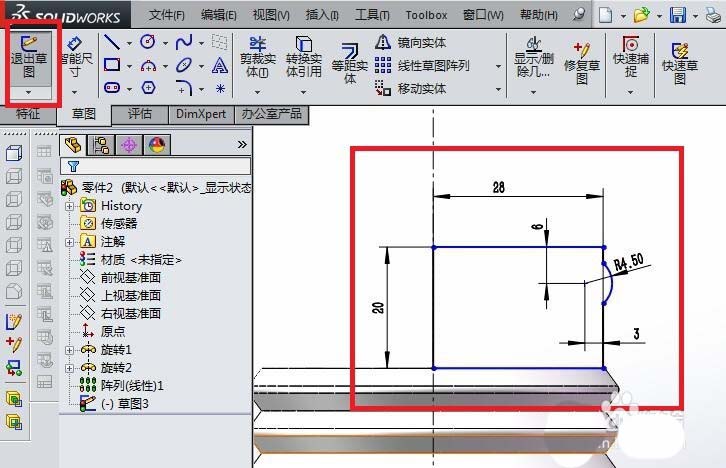

10、如下图所示，继续严格按照下图尺寸画草图，继续“退出草图”。

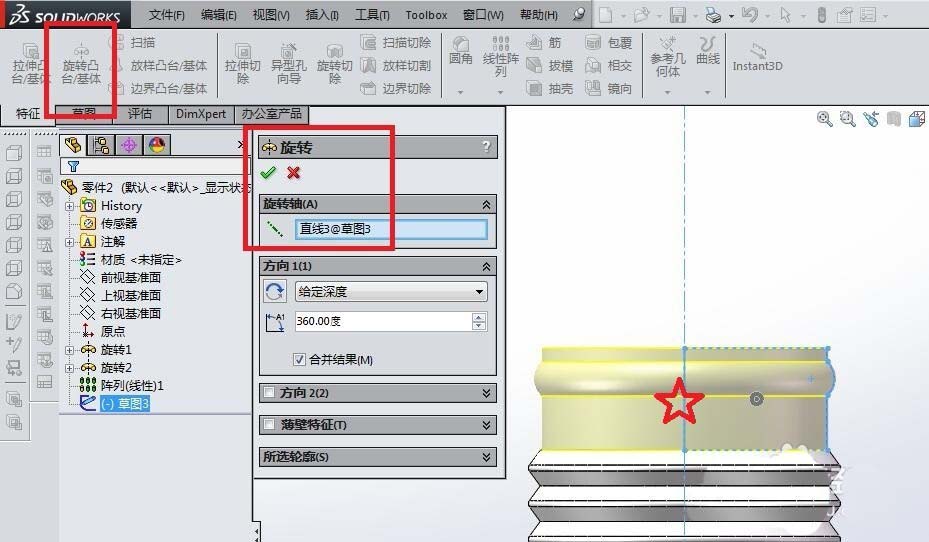

11、如下图所示，继续旋转，旋转轴依旧是红色五角星所在的竖直线。

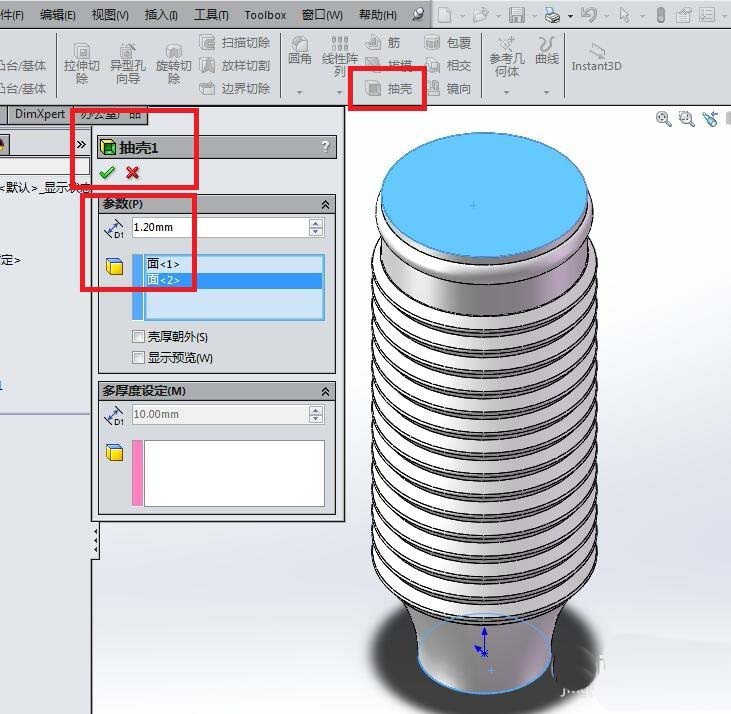

12、如下图所示，点击工具栏中的“抽壳”图标，出现“抽壳”对话框，“面”一栏选择两端平面，尺寸选择1.2，打√，完成抽壳操作。

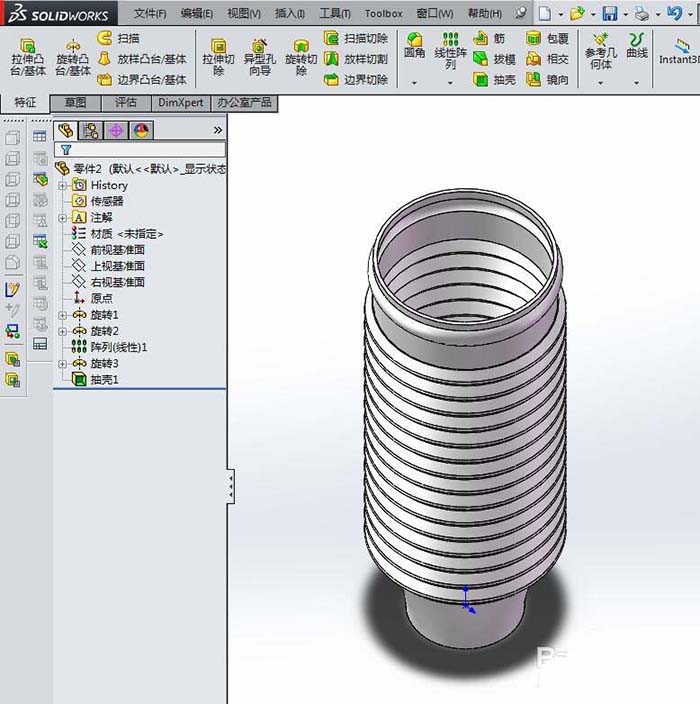

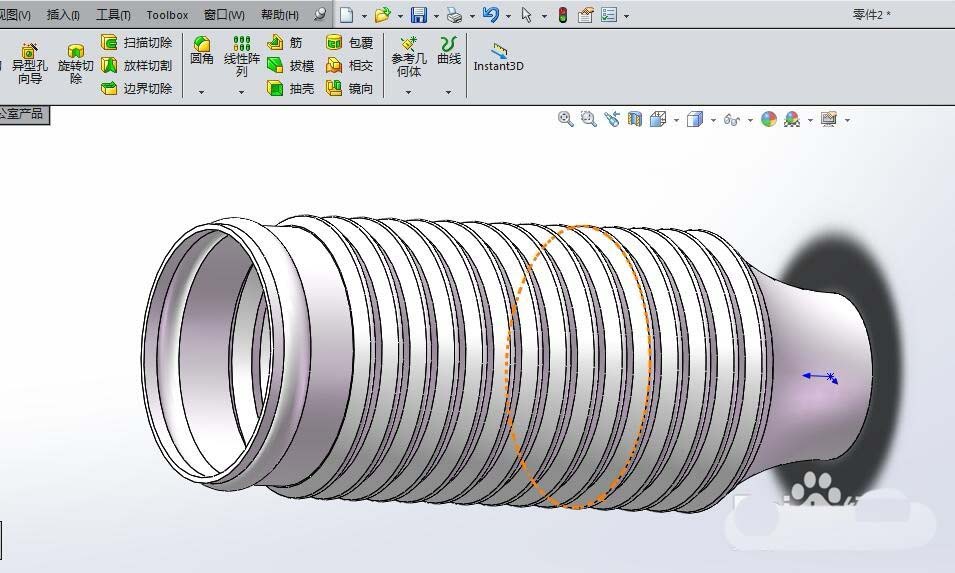

13、如下图所示，一个下水软管就这么出现在了SolidWorks软件当中了。
以上就是SolidWorks创建下水软管的教程，希望大家喜欢，请继续关注脚本之家。
