SolidWorks绘制图形的时候，想要添加几何关系，如下图所示，以平行四边形为例，下面我们就来看看详细的教程。

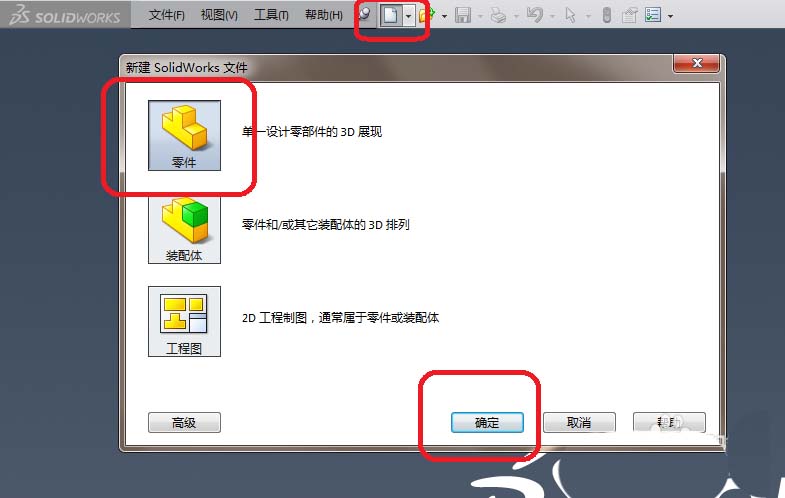

1、如下图所示，打开SolidWorks软件，新建一个零件文件。（这是千年不变的操作步骤）

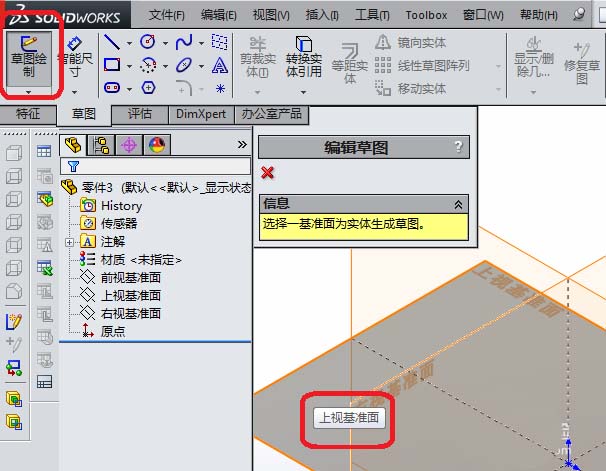

2、如下图所示，点击草图工具栏中的“草图绘制”图标，点击“上视基准面”。

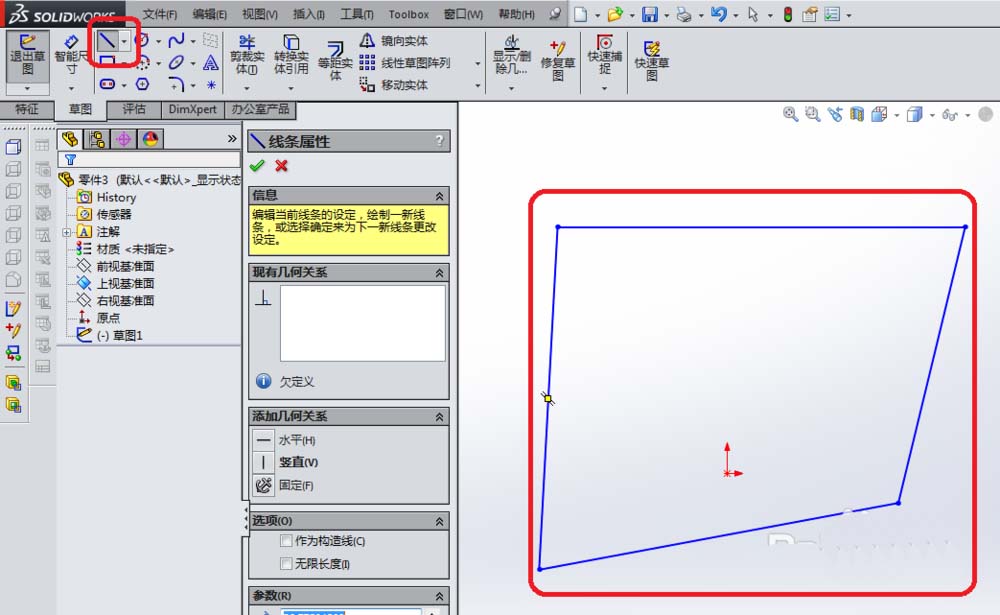

3、如下图所示，软件进入到草图工作状态。在草图工具栏中点击“直线”图标（注意红色框选），在工作区域随意画一个不规则的四边形。
4、如下图所示，红色框选。点击工具栏中的“显示/删除几何关系”图标（上面那个红色框选），使其弹出一个下来菜单。点击下拉菜单中的“添加几何关系”图标。

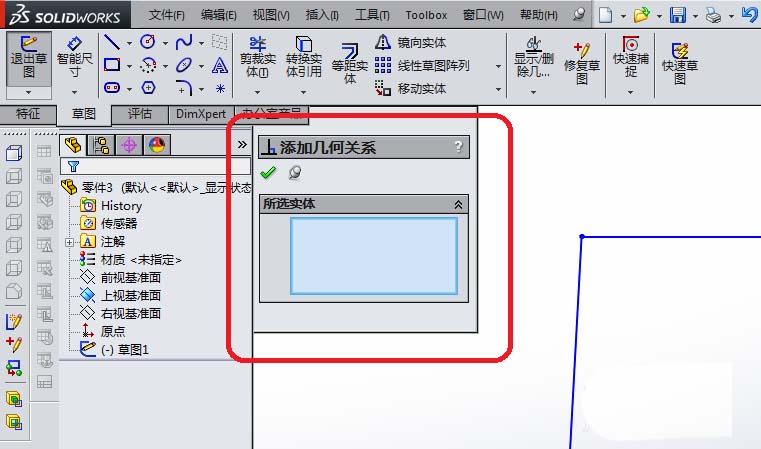

5、如下图所示，出现了“添加几何关系”对话框。
6、如下图所示，选择一条直线，然后对话框就自动变化了。看见红色框选没有，所选实体一栏出现了“直线1”，多了两栏（现有几何关系和添加几何关系）。通过现有几何关系可以得知，这条直线是水平线，可以不去约束了。

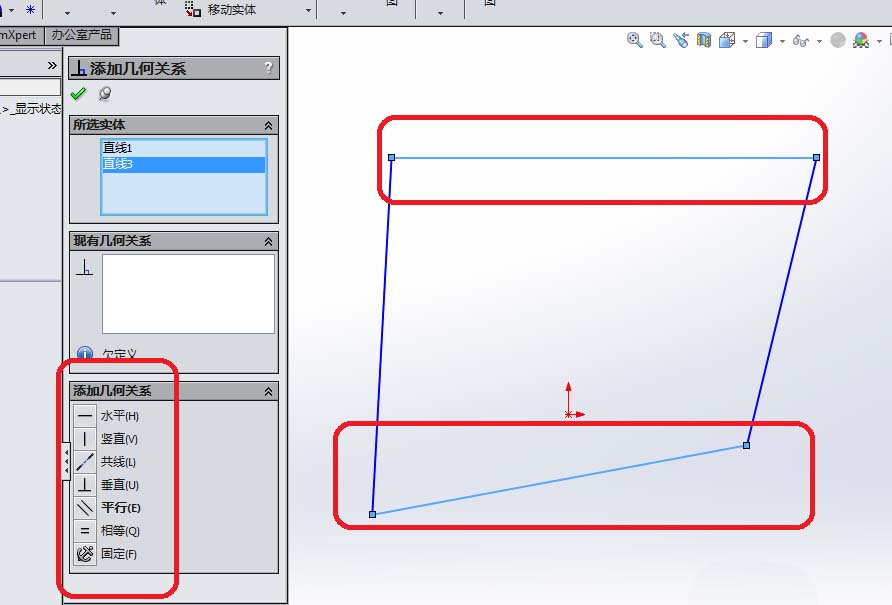

7、如下图所示，选择第二条直线。然后，可以看到所选实体一栏中多了个“直线3”，然后，现有几何关系一栏是空的，然后，添加几何关系一栏又多了一些选项

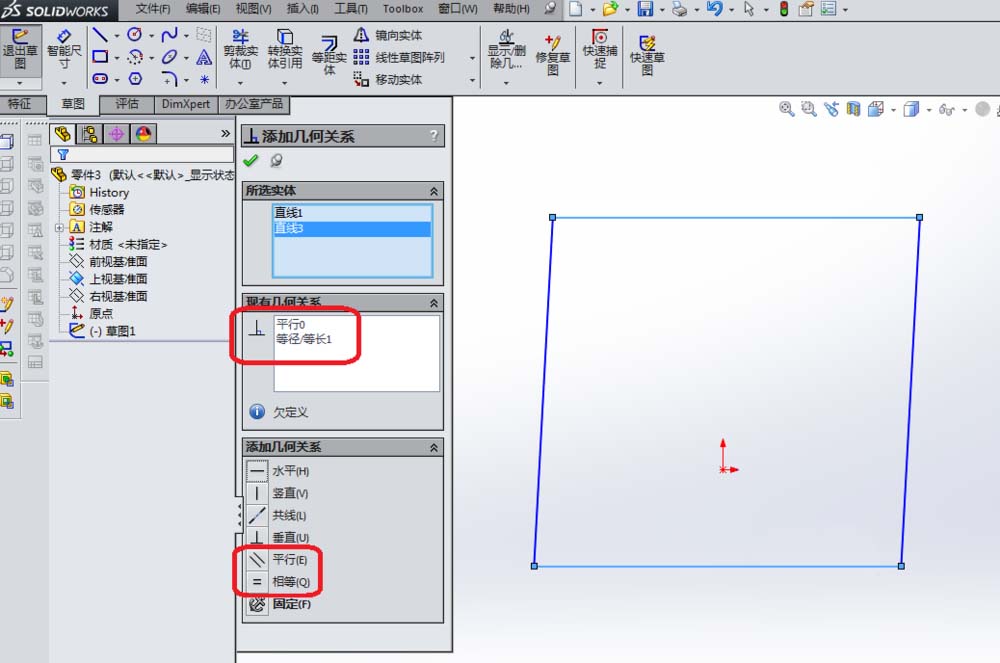

8、如下图所示，笔者在“添加几何关系”一栏选择了平行和相等两种关系，然后，就可以看到“现有几何关系”一栏多出了两行信息（平行0、等径*等长1）

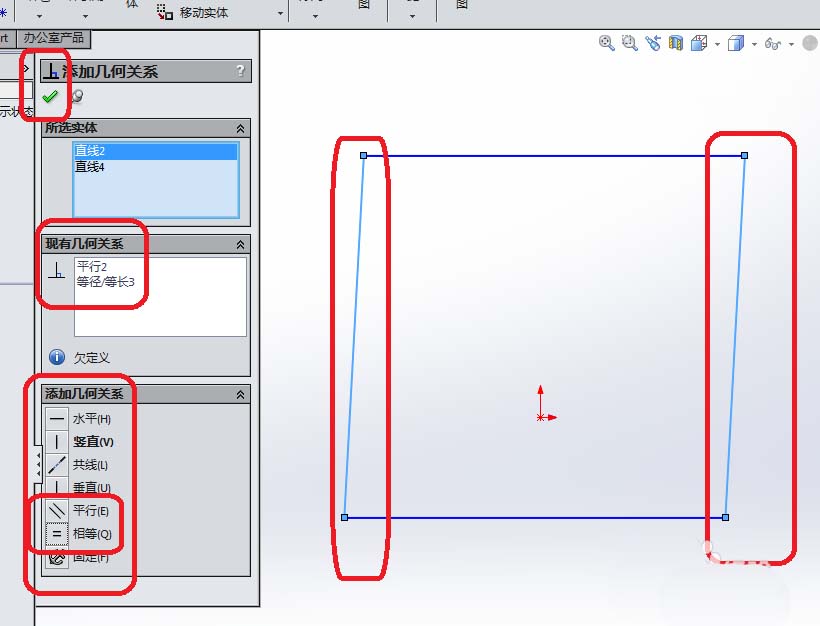

9、如下图所示，注意红色框选。用之前相同的操作步骤，给另外两条直线（直线2、直线4）添加几何关系（平行、相等）。到这里，一个平行四边形就已经成功了。

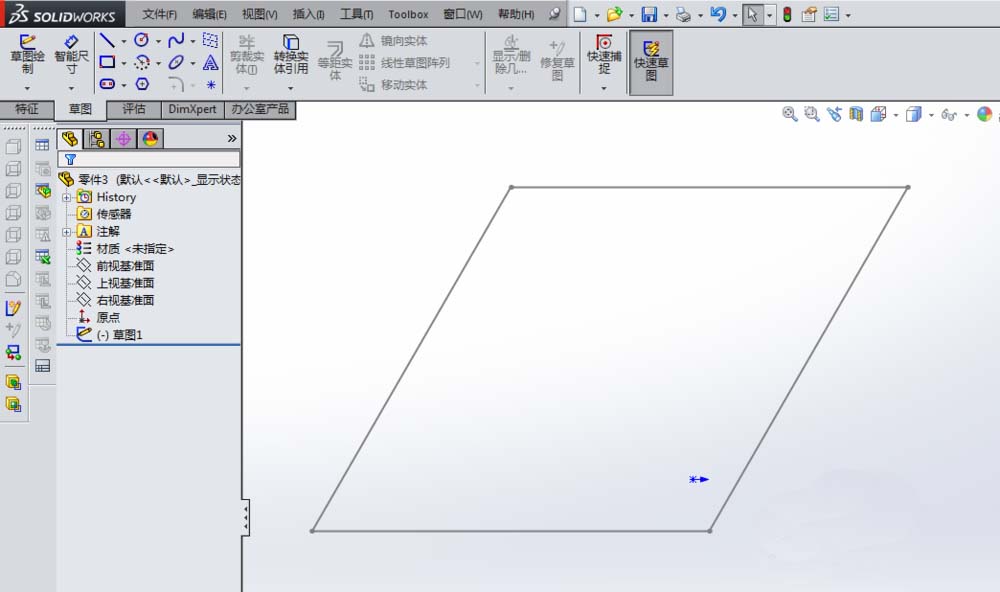

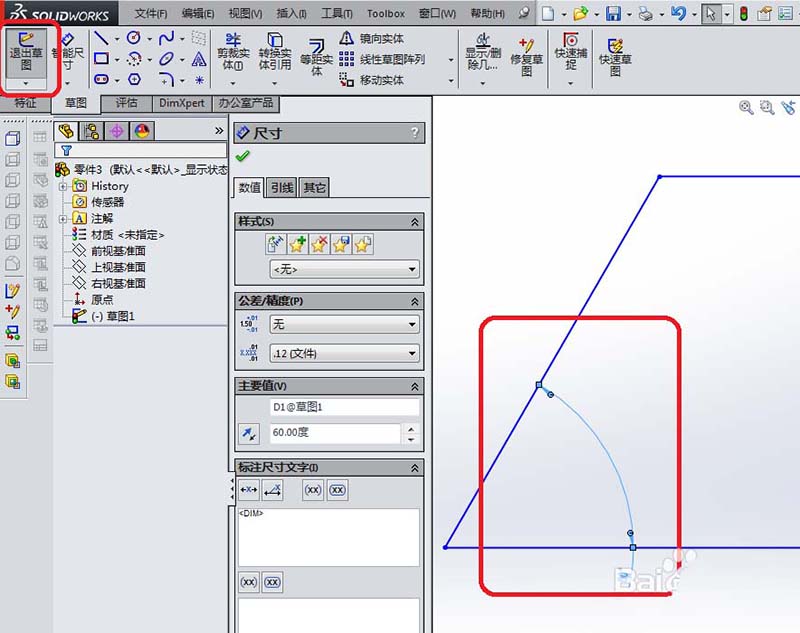

10、如下图所示，为了平行四边形看起来更明显一下，给其中一角标注一个尺寸，然后，点击“退出草图”。

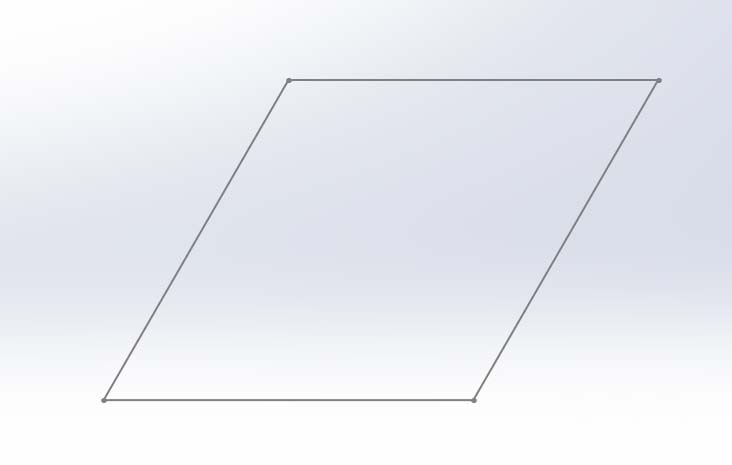

11、如下图所示，平行四边形草图绘制成功。到此为止，演示完成。
以上就是SolidWorks添加几何关系的教程，希望大家喜欢，请继续关注脚本之家。
